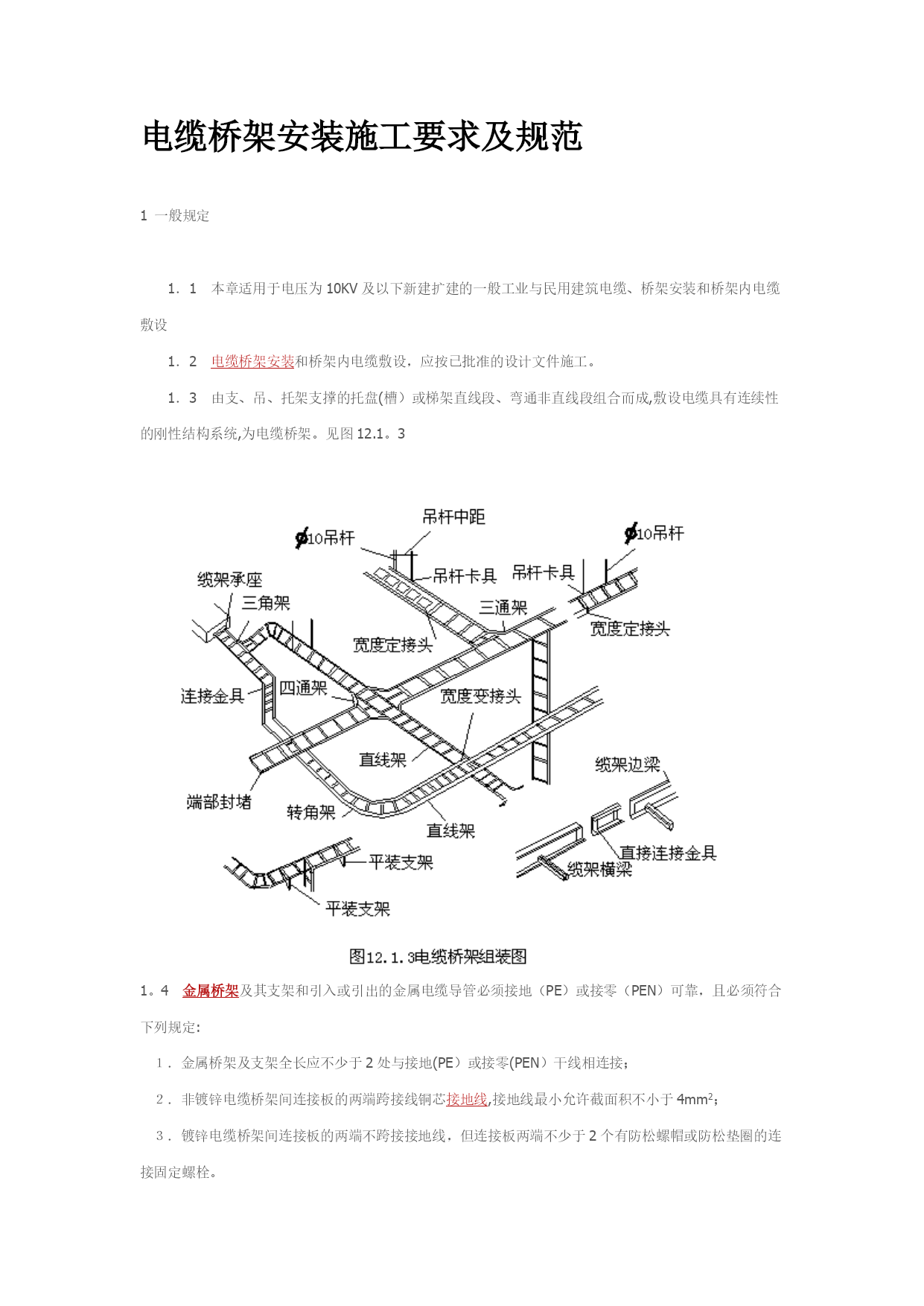

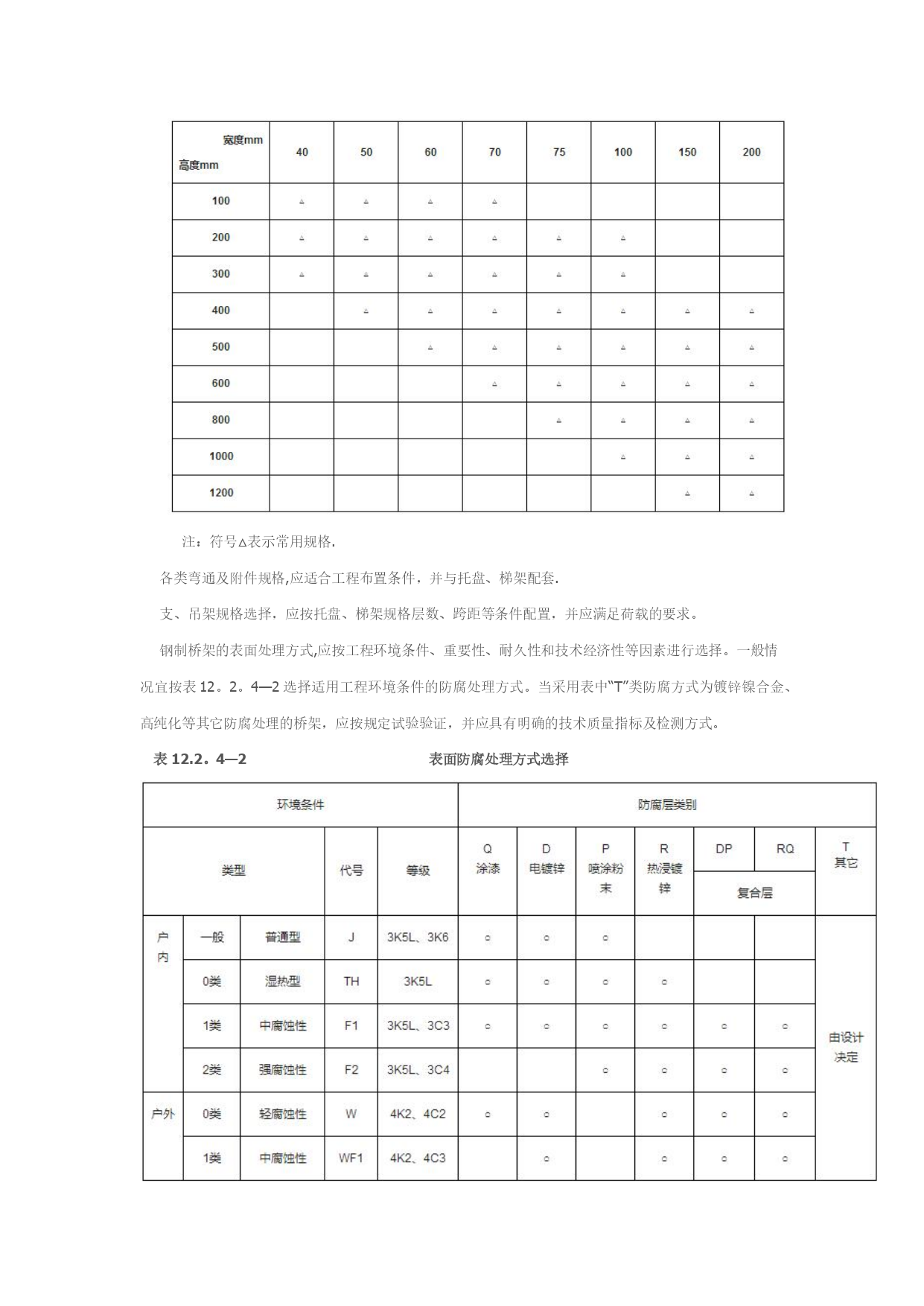

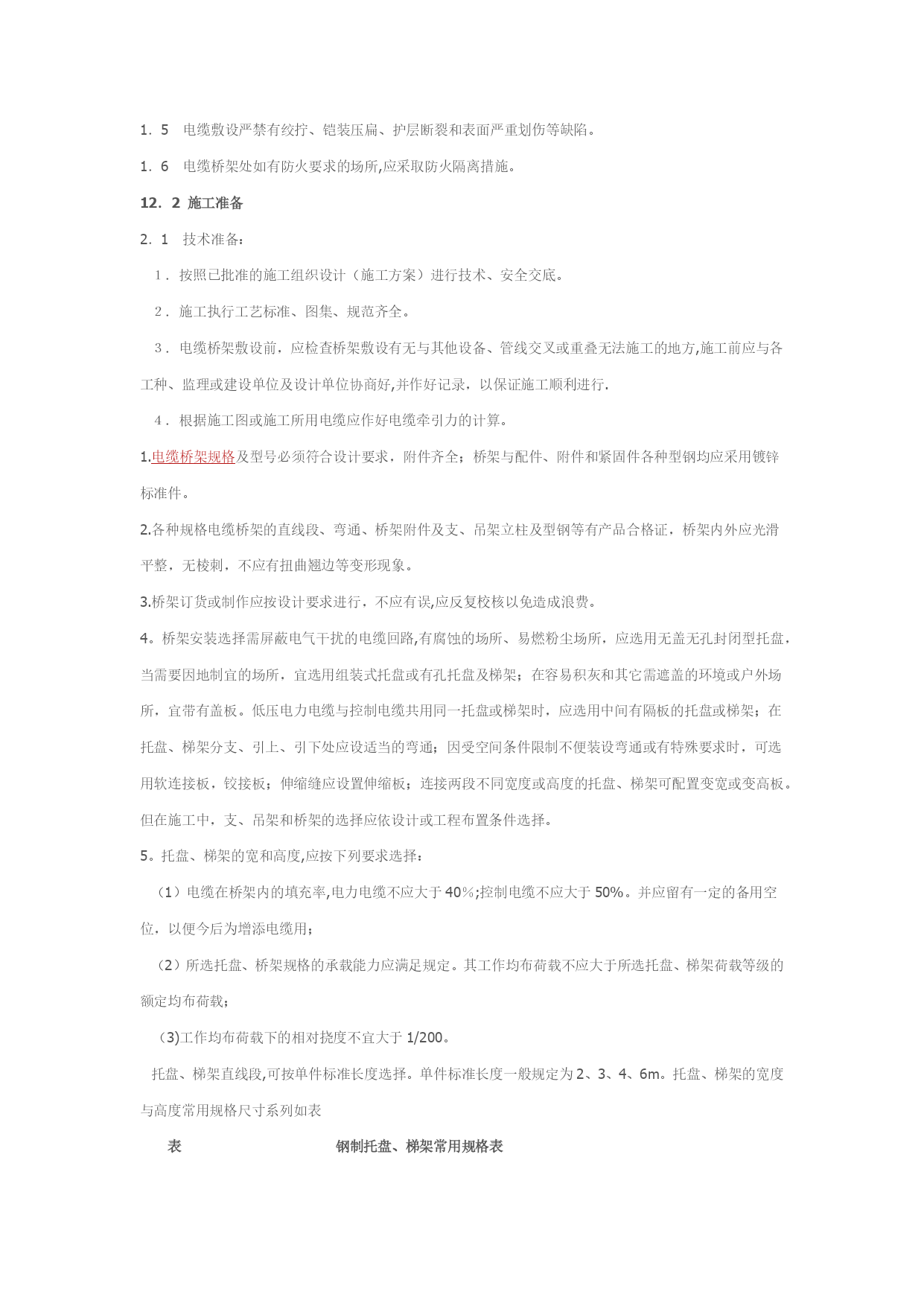

电缆桥架安装施工要求及规范【实用文档】doc文档可直接使用可编辑，欢迎下载电缆桥架安装施工要求及规范1一般规定1．1本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设1．2电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。1．3由支、吊、托架支撑的托盘(槽）或梯架直线段、弯通非直线段组合而成,敷设电缆具有连续性的刚性结构系统,为电缆桥架。见图12.1。31。4金属桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定:１．金属桥架及支架全长应不少于2处与接地(PE）或接零(PEN）干线相连接；２．非镀锌电缆桥架间连接板的两端跨接线铜芯接地线,接地线最小允许截面积不小于4mm2；３．镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。1．5电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。1．6电缆桥架处如有防火要求的场所,应采取防火隔离措施。12．2施工准备2．1技术准备：１．按照已批准的施工组织设计（施工方案）进行技术、安全交底。２．施工执行工艺标准、图集、规范齐全。３．电缆桥架敷设前，应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方,施工前应与各工种、监理或建设单位及设计单位协商好,并作好记录，以保证施工顺利进行.４．根据施工图或施工所用电缆应作好电缆牵引力的计算。1.电缆桥架规格及型号必须符合设计要求，附件齐全；桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件。2.各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证，桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形现象。3.桥架订货或制作应按设计要求进行，不应有误,应反复校核以免造成浪费。4。桥架安装选择需屏蔽电气干扰的电缆回路,有腐蚀的场所、易燃粉尘场所，应选用无盖无孔封闭型托盘，当需要因地制宜的场所，宜选用组装式托盘或有孔托盘及梯架；在容易积灰和其它需遮盖的环境或户外场所，宜带有盖板。低压电力电缆与控制电缆共用同一托盘或梯架时，应选用中间有隔板的托盘或梯架；在托盘、梯架分支、引上、引下处应设适当的弯通；因受空间条件限制不便装设弯通或有特殊要求时，可选用软连接板，铰接板；伸缩缝应设置伸缩板；连接两段不同宽度或高度的托盘、梯架可配置变宽或变高板。但在施工中，支、吊架和桥架的选择应依设计或工程布置条件选择。5。托盘、梯架的宽和高度,应按下列要求选择：（1）电缆在桥架内的填充率,电力电缆不应大于40％;控制电缆不应大于50%。并应留有一定的备用空位，以便今后为增添电缆用；（2）所选托盘、桥架规格的承载能力应满足规定。其工作均布荷载不应大于所选托盘、梯架荷载等级的额定均布荷载；（3)工作均布荷载下的相对挠度不宜大于1/200。托盘、梯架直线段,可按单件标准长度选择。单件标准长度一般规定为2、3、4、6m。托盘、梯架的宽度与高度常用规格尺寸系列如表表钢制托盘、梯架常用规格表注：符号△表示常用规格.各类弯通及附件规格,应适合工程布置条件，并与托盘、梯架配套.支、吊架规格选择，应按托盘、梯架规格层数、跨距等条件配置，并应满足荷载的要求。钢制桥架的表面处理方式,应按工程环境条件、重要性、耐久性和技术经济性等因素进行选择。一般情况宜按表12。2。4—2选择适用工程环境条件的防腐处理方式。当采用表中“T”类防腐方式为镀锌镍合金、高纯化等其它防腐处理的桥架，应按规定试验验证，并应具有明确的技术质量指标及检测方式。表12.2。4—2表面防腐处理方式选择注:符号“○”表示推荐防腐类别。6。桥架的外观检查桥架产品包装箱内应有装箱清单、产品合格证及出厂检验报告。托盘、梯架板材厚度应满足表2。2.6的规定。表面防腐层材料应符合国家现行有关标准的规定。表2。2.6托盘、梯架允许最小板材厚度热浸镀锌的托盘、桥架镀层表面应均匀,无毛刺、过烧、挂灰、伤痕、局部未镀锌（直径2mm以上)等缺陷，不得有影响安装的锌瘤。螺纹的镀层应光滑,螺栓连接件应能拧入.电镀锌的锌层表面应光滑均匀，致密。不得有起皮、气泡、花斑、局部未镀、划伤等缺陷.喷涂应平整、光滑、均匀、不起皮、无气泡水泡。桥架焊缝表面均匀，不得有漏焊、裂纹、夹渣、烧穿、弧坑等缺陷。桥架螺栓孔径，在螺杆直径不大于M16时,可比螺杆直径大2mm。螺栓连接孔的孔距允许偏差:同一组内相邻两孔间距±0.7mm,同一组内任意两孔间距±1mm;相邻两组的端孔间距±1。2mm.7.膨胀螺栓：应根据允许拉力和剪力进行选择；可按计划验收,丝扣应完好无损。8.电缆应有合格证和“CCC”认证标志，并应有“CCC”认证复印件；每盘电缆上应标明规格、型号、电压等级、长度及出厂日期电缆相应完
