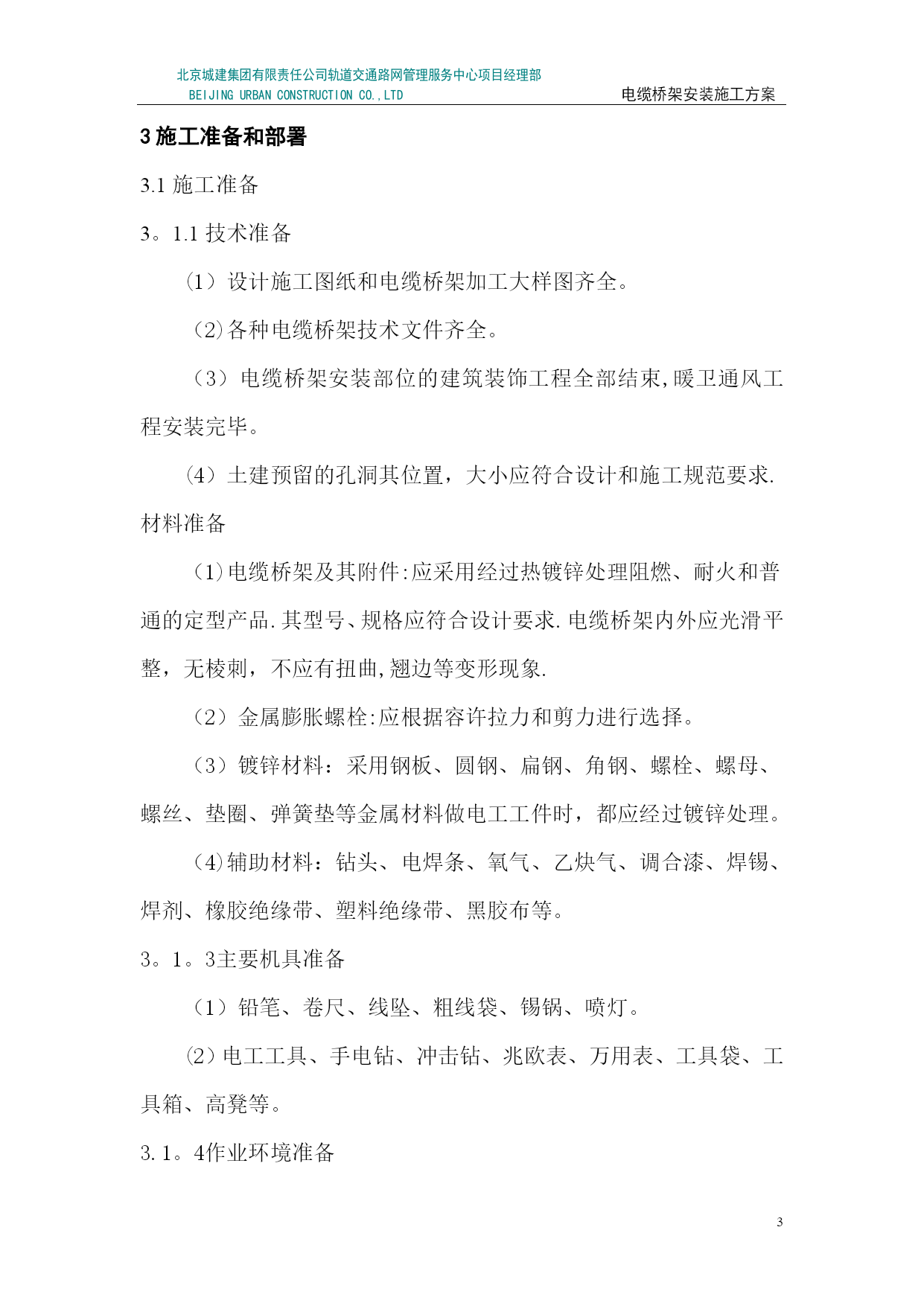

电缆桥架的施工要点及安装方法【实用文档】doc文档可直接使用可编辑，欢迎下载电缆桥架的施工要点及安装方法电缆桥架施工顺序如下：进行测量定位→支吊架制作安装→桥架安装→接地处理电缆桥架选型设计:强、弱电线路应分槽敷设，强、弱电在分线盒(箱）交叉时必须采用金属分离板隔开,强、弱电的导线不得在线槽内直接接触.地面线槽内的各种配线仅允许在分线盒出线口处接头.地面线槽在施工安装中，要求全部线槽管连成一个可靠的接地整体。1、测量定位：用弹线法标识桥架的安装位置，确定好支架的固定位置，做好标记。竖井内桥架定位应先用悬钢丝法确定安装基准线,如预留洞不合适，应及时调整，并做好修补。2、电缆桥架制作安装我们依据施工图设计标高及桥架规格,进行定位，然后依照测量尺寸制作支架，支架进行工厂化生产。在无吊顶处沿梁底吊装或靠墙支架安装，在有吊顶处在吊顶内吊装或靠墙支架安装.在无吊顶的公共场所结合结构构件并考虑建筑美观及检修方便，采用靠墙、柱支架安装或屋架下弦构件上安装。靠墙安装支架固定采用膨胀螺栓固定，支架间距不超过2米。在直线段和非直线段连接处、过建筑物变形缝处和弯曲半径大于300mm的非直线段中部应增设支吊架，支吊架安装应保证桥架水平度或垂直度符合要求。3、电缆桥架a.对于特殊形状桥架,将现场测量的尺寸交于材料供应商，由供应商依据尺寸制作，减少现场加工.桥架材质、型号、厚度以及附件满足设计要求.b。桥架安装前，必须与各专业协调,避免与大口径消防管、喷淋管、冷热水管、排水管及空调、排风设备发生矛盾。c.将桥架举升到预定位置，与支架采用螺栓固定，在转弯处需仔细校核尺寸,桥架宜与建筑物坡度一致，在圆弧形建筑物墙壁的桥架，其圆弧宜与建筑物一致。桥架与桥架之间用连接板连接，连接螺栓采用半圆头螺栓，半圆头在桥架内侧。桥架之间缝隙须达到设计要求，确保一个系统的桥架连成一体。d.跨越建筑物变形缝的桥架应按企业标准《钢制电缆桥架安装工艺》做好伸缩缝处理，钢制桥架直线段超过30m时，应设热胀冷缩补偿装置。e。桥架安装横平竖直、整齐美观、距离一致、连接牢固，同一水平面内水平度偏差不超过5mm/m，直度偏差不超过5mm/m。4、电缆桥架的接地处理镀锌桥架之间可利用镀锌连接板作为跨接线,把桥架连成一体。在连接板两端的两只连接螺栓上加镀锌弹簧垫圈，桥架之间用不小于4mm2软铜线进行跨接，再将桥架与接地线相连，形成电气通路。桥架整体与接地干线应有不少于两处的连接。5、多层桥架安装；分层桥架安装，先安装上层，后安装下层,上、下层之间距离要留有余量，有利于后期电缆敷设和检修。水平相邻桥架净距不宜小于50mm，层间距离应根据桥架宽度最小不小于150mm，与弱电电缆桥架距离不小于0。5m。6、确定环境条件环境条件一般有三种:腐蚀环境、正常环境、特殊环境。确定走向根据多数电缆走向，在室内可沿着、柱、梁、楼板走，在室外尽可能沿工艺管道走。计算荷重计算在电缆桥架走向断面上的单位长度电缆的重量q及总荷载G总=n1q1+n2q2……nnqn式中：q1·q2·q3……qn为每根电缆单位重量（kg／m）n1·n2·n3……nn为相同电缆根数G总允（电缆侨架的允许荷载参照荷载曲线图表)选择桥架根据电缆荷载及桥架安装处的环境，以桥架的载荷曲线为依据，来确定的类型和规格及立柱的间距、托臂的长度、桥架的层次，立柱的长度等。根据电缆走向及安装的环境确定桥架的固定方式;悬挂式、直立式，（这两种形式均可采用单侧固定或双侧固定）、壁侧式等。各种电缆在电缆桥架上的层次安排与层间距离。电缆桥架层次的排列是：弱电控制电缆在最上层，接着一般控制电缆、低压动力电缆、高压动力电缆依次在下排列：如下表：这样排列有利于屏蔽干扰通风、散热等。北京城建集团有限责任公司轨道交通路网管理服务中心项目经理部BEIJINGURBANCONSTRUCTIONCO.,LTD电缆桥架安装施工方案北京市轨道交通路网管理服务中心工程电缆桥架安装施工方案审核:审批：北京城建集团有限责任公司轨道交通路网管理服务中心项目经理部BEIJINGURBANCONSTRUCTIONCO.,LTD二○○六年七月十八日施工组织设计（施工方案）审批表工程名称北京市轨道交通路网管理服务中心结构类型框剪，局部钢结构建筑面积59521平方米层数地下2层，地上10层建设单位北京京投轨道交通路网管理服务中心施工单位北京城建集团有限责任公司编制部门北京城建集团轨道交通路网管理服务中心项目部编制人编制时间2006年7月18日报审时间2006年7月18日审批部门项目部总工办审批时间年月日审批人方案名称电缆桥架安装施工方案审批意见：（填写讨论的主要结论包括应修改的部分）目录1工程概况22编制依据23施工准
