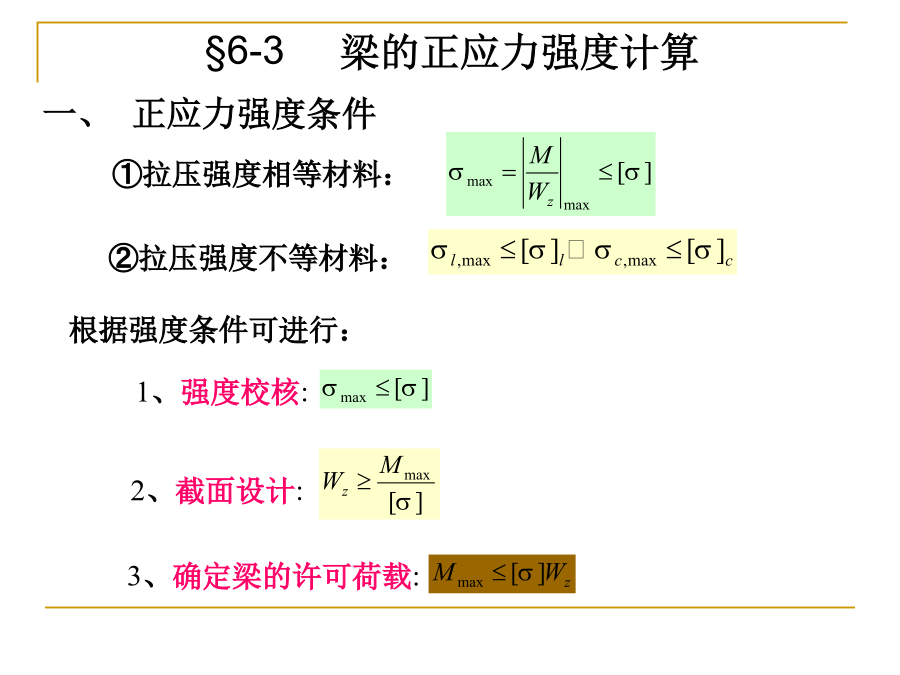

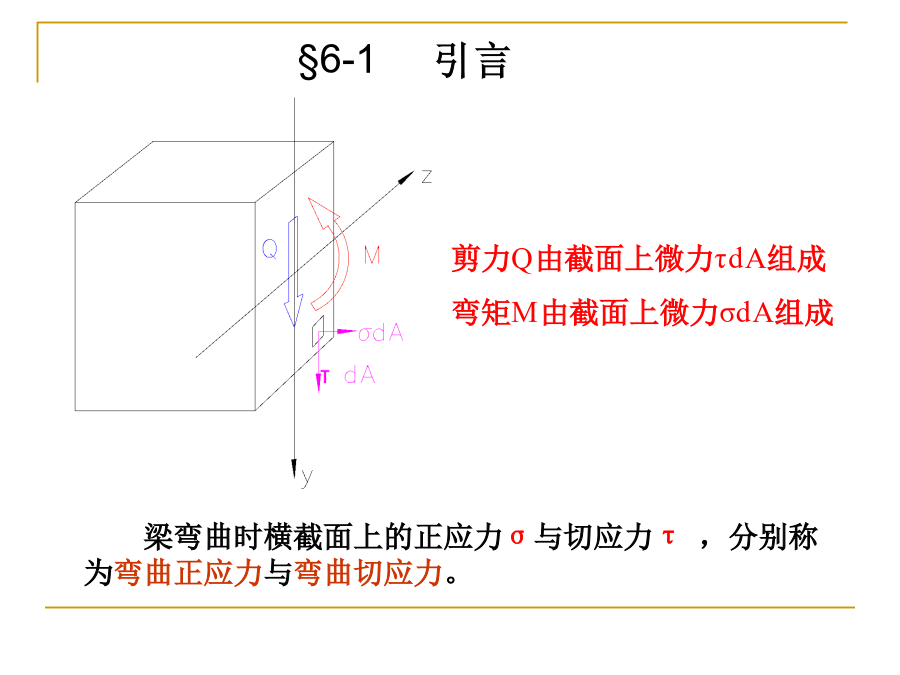

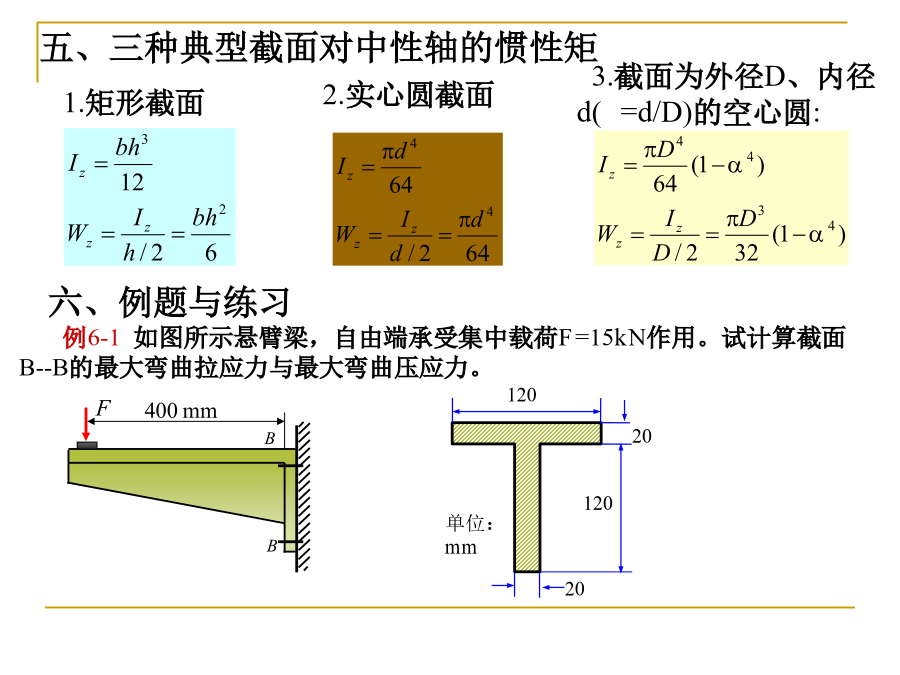

§6-2梁弯曲时的正应力剪力Q由截面上微力τdA组成弯矩M由截面上微力σdA组成§6-2梁弯曲时的正应力1、各横向线仍为直线，只倾斜了一个角度。二、正应力计算公式三、正应力的符号例6-1如图所示悬臂梁，自由端承受集中载荷F=15kN作用。试计算截面B--B的最大弯曲拉应力与最大弯曲压应力。2．计算截面惯性矩3.计算最大弯曲正应力截面B—B的弯矩为:§6-3梁的正应力强度计算例6-2已知16号工字钢Wz=141cm3，l=1.5m，a=1m，[s]=160MPa，E=210GPa，在梁的下边缘C点沿轴向贴一应变片，测得C点轴向线应变,求F并校核梁正应力强度。例6-2一矩形珙面的简支木梁，梁上作用有均布荷载，已知：=4m，b=140mm,h=210mm,q=2kN/m，弯曲时木木材的许用正应力=10MPa，试校核该梁的强度。§6-4梁横截面上剪应力及强度条件2、剪应力符号：二、工字形截面梁的剪应力三、圆形环形截面梁的剪应力§6-5梁的强度设计例6-4T形梁尺寸及所受荷载如图所示,已知[s]y=100MPa，[s]L=50MPa，[t]=40MPa，yc=17.5mm，Iz=18.2×104mm4。求：1)C左侧截面E点的正应力、切应力；2)校核梁的正应力、切应力强度条件。该梁满足强度要求一、合理配置梁的荷载和支座二、合理选取截面形状三、合理设计梁的外形（等强度梁）谢谢大家！
