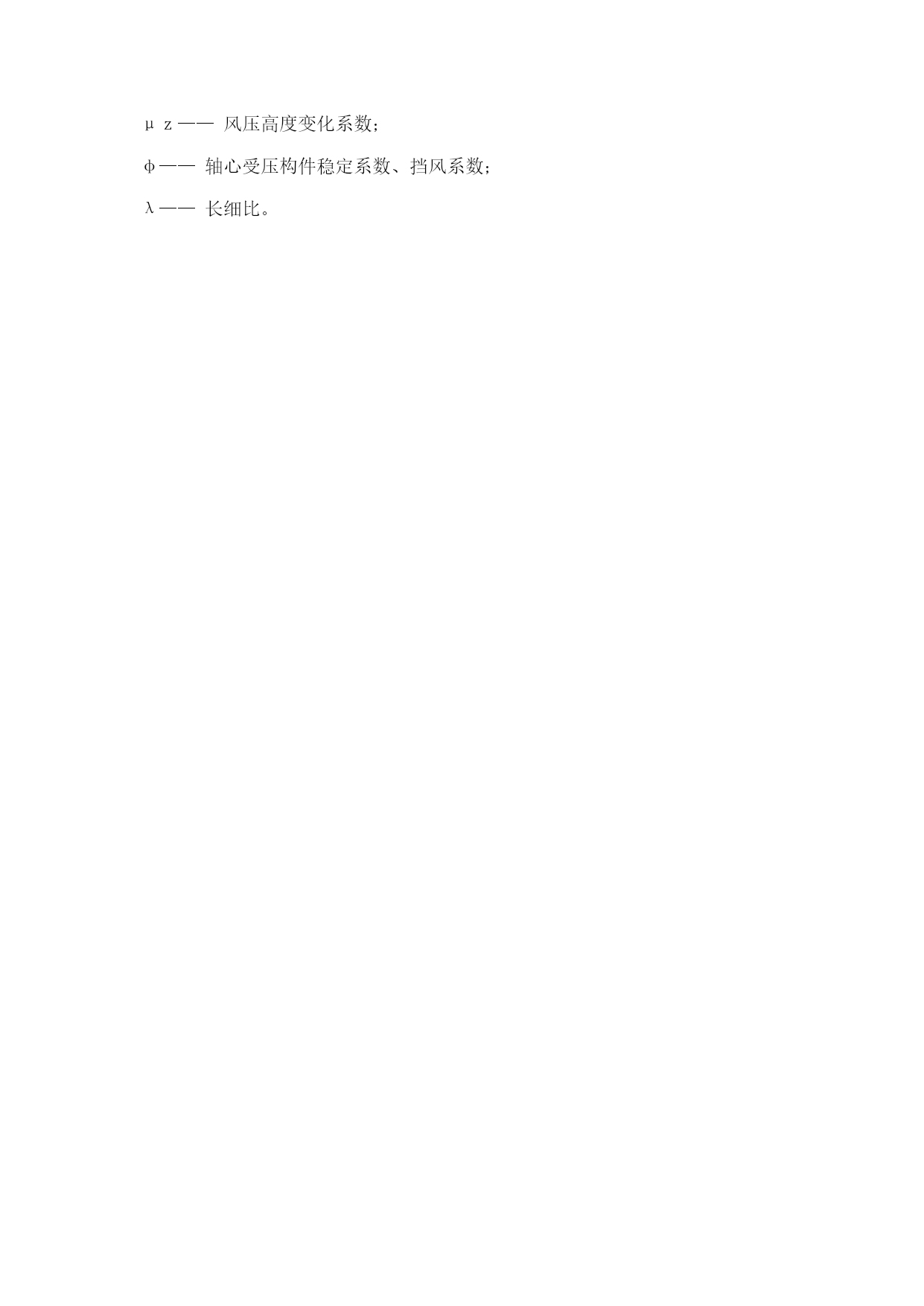

碗扣脚手架安全技术规范优质资料(可以直接使用，可编辑优质资料，欢迎下载）中华人民共和国行业标准JGJ×××－2021建筑施工碗扣式脚手架安全技术规范（征求意见稿）SafetyandtechnicalcodeforframescaffoldingswithBucklesBowlinconstruction2021－5－10发布2021－5－10实施中华人民共和国建设部发布前言根据建设部建标工[2004]09号文，《建筑施工碗扣式脚手架安全技术规范》行业标准由中国建筑金属结构协会建筑模板脚手架委员会会同有关单位共同编制。在本规范的编制过程中，编制组经过了广泛的调查研究，认真总结碗扣式脚手架在我国应用的实践经验、与相关标准规范相互协调的基础上制定了本规范。本规范的主要内容是：1总则；2术语符号；3主要构、配件和材料；4荷载；5设计计算；6构造要求；7搭设与拆除；8检查与验收；9安全管理与维护。本规范由建设部安全标准技术归口单位中国建筑业协会建筑安全分会归口管理，授权由主编单位负责具体解释。本规范的主编单位是：中国建筑金属结构协会建筑模板脚手架委员会（地址：北京市安定门外北苑路68号邮政编码：100012）。本规范参编单位有：北京星河模板脚手架北京建安泰脚手架中天建设集团河北建设集团上海长宁区建筑工程安全监督站上海顺业建筑工程本规范主要起草人：杨亚男贺军余宗明蒋金生任升高陈传为高秋利高妙康刘厚纯熊耀莹1总则为了在碗扣式脚手架的设计与施工中贯彻执行国家有关安全生产法规，做到技术先进、经济合理、安全适用、确保质量，制定本规范。本规范适用于工业与民用建筑工程施工中脚手架及模板支撑架的设计、施工和使用。其它用途如：烟囱、水塔等一般构筑物以及道路、桥梁、水坝等工程可按照本规范的原则执行。落地碗扣式脚手架当搭设高度H≤20m时可按普通架子常规搭设，当搭设高度H>20m及超高、超重、大跨度的模板支撑体系必须制定专项施工设计方案，并进行结构分析和计算。与碗扣式脚手架结构类型相似的其他脚手架可参照本规范的原则执行。碗扣式脚手架的设计与施工除应执行本规范外，尚应符合现行国家有关强制性标准的规定。2术语、符号2．1术语碗扣式脚手架CuplokScaffolding采用碗扣方式连接的钢管脚手架。碗扣节点CuplokJoint脚手架碗扣连接的部位。立杆StandingTube碗扣脚手架的竖向支撑杆。上碗扣BellShapeCap沿立杆滑动起锁紧作用的碗扣节点零件。下碗扣BowlShapeSocket焊接于立杆上的碗型节点零件。立杆连接销Pin立杆竖向接长连接专用销子。限位销limitPin焊接在立杆上能锁紧上碗扣的定位销。横杆FlatTubeCross碗扣式脚手架的水平杆件。横杆接头Spigot焊接于横杆两端的连接件。专用斜杆：SpecialBatterTube带有旋转横杆接头，提高框架平面稳定性的斜向拉压杆。水平斜杆HorizontalSlantTube钢管两端焊有插头的水平连接斜杆。十字撑CrossBracing用作双排脚手架竖向加强支撑的构件。八字斜杆SplayedSlantStrut斜杆八字型设置方式。间横杆：IntermediateFlatTube钢管两端焊有插卡装置的横杆。挑梁：Bracket脚手架作业平台的挑出构件，分宽挑梁和窄挑梁。连墙杆ConnectedAnchorinWall脚手架与建筑物连接的构件。可调底座：JackSupport可调节高度的底座。可调托撑：U-Jack立杆顶部可调节高度的顶撑。梯架Stair脚手架上施工人员上下通行的梯子。脚手板ScaffoldBoard施工人员在脚手架上行走及作业用平台板。廊道CorridorWay双排脚手架内外立杆间人员上下行走和运输施工材料的通道。几何不变性GeometricalStability杆系结构构成几何不变的性能。2.2符号荷载和荷载效应Ｍ——横杆弯矩；Ｍｗ——单肢立杆弯矩；Ｎ——立杆轴向力；Ｎ0——连墙件约束脚手架平面外变形所产生的轴向力；ＮＧ１——脚手架结构自重；ＮＧ２——脚手板及构配件自重；ＮＥ——欧拉临界力；ＮＱ１——施工荷载轴向力；ΣＮＱｉ——施工荷载轴向力总和；ＮＳ——风荷载作用下连墙件的轴向力；ＮＷ——风荷载作用下连墙件轴向力设计值；Ｐ——作用在立杆上的垂直荷载；Ｐｃ——作用在横杆上的集中荷载；Ｑ１——支撑架模板自重标准值；Ｑ2——新浇砼及钢筋自重标准值；Ｑ3——施工人员及设备荷载标准值；Ｑ4—
