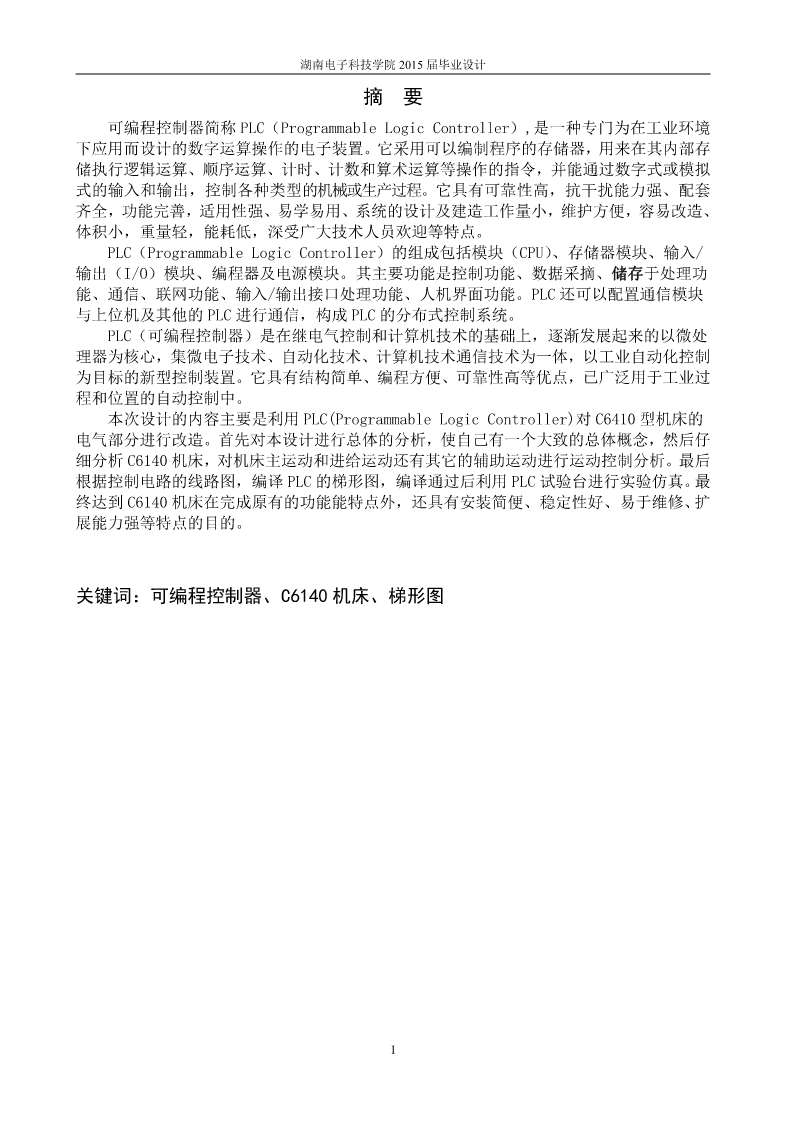

湖南电子科技学院2015届毕业设计摘要可编程控制器简称PLC（ProgrammableLogicController）,是一种专门为在工业环境下应用而设计的数字运算操作的电子装置。它采用可以编制程序的存储器，用来在其内部存储执行逻辑运算、顺序运算、计时、计数和算术运算等操作的指令，并能通过数字式或模拟式的输入和输出，控制各种类型的机械或生产过程。它具有可靠性高，抗干扰能力强、配套齐全，功能完善，适用性强、易学易用、系统的设计及建造工作量小，维护方便，容易改造、体积小，重量轻，能耗低，深受广大技术人员欢迎等特点。PLC（ProgrammableLogicController）的组成包括模块（CPU）、存储器模块、输入/输出（I/O）模块、编程器及电源模块。其主要功能是控制功能、数据采摘、储存于处理功能、通信、联网功能、输入/输出接口处理功能、人机界面功能。PLC还可以配置通信模块与上位机及其他的PLC进行通信，构成PLC的分布式控制系统。PLC（可编程控制器）是在继电气控制和计算机技术的基础上，逐渐发展起来的以微处理器为核心，集微电子技术、自动化技术、计算机技术通信技术为一体，以工业自动化控制为目标的新型控制装置。它具有结构简单、编程方便、可靠性高等优点，已广泛用于工业过程和位置的自动控制中。本次设计的内容主要是利用PLC(ProgrammableLogicController)对C6410型机床的电气部分进行改造。首先对本设计进行总体的分析，使自己有一个大致的总体概念，然后仔细分析C6140机床，对机床主运动和进给运动还有其它的辅助运动进行运动控制分析。最后根据控制电路的线路图，编译PLC的梯形图，编译通过后利用PLC试验台进行实验仿真。最终达到C6140机床在完成原有的功能能特点外，还具有安装简便、稳定性好、易于维修、扩展能力强等特点的目的。关键词：可编程控制器、C6140机床、梯形图I湖南电子科技学院2015届毕业设计AbstractProgrammableControllerorPLC(ProgrammableLogicController),isaspeciallydesignedforapplicationinindustrialenvironmentanddigitalcomputingoperationofelectronicdevices.Itcanadoptprogrammemory,usedinitsinternalstoragetoperformlogicoperation,sequenceoperation,timing,countingandarithmeticoperationssuchasinstruction,andcanthroughdigitaloranaloginputandoutput,controlvarioustypesofmachineryorproductionprocess.Ithashighreliability,stronganti-jammingcapability,completeequipments,perfectfunctions,highapplicability,easytolearnandeasytouse,smallsystemdesignandconstructionwork,easymaintenance,easymodification,smallvolume,lightweight,lowenergyconsumption,areverypopularwiththegeneraltechnicalpersonnel,etc.ThecompositionofPLC(ProgrammableLogicController)includingmodule(CPU),memorymodule,input/output(I/O)module,programmerandpowermodule.Itsmainfunctionistocontrolthefunction,datagathering,storageintheprocessing,communications,networking,input/outputinterface,man-machineinterfacefunctions.ThePLCcanalsoconfigureandotherPLCcommunicationmoduleandtheuppermachinecommunication,PLCdistributedcontrolsystem.PLC(programmablecontroller)isont
