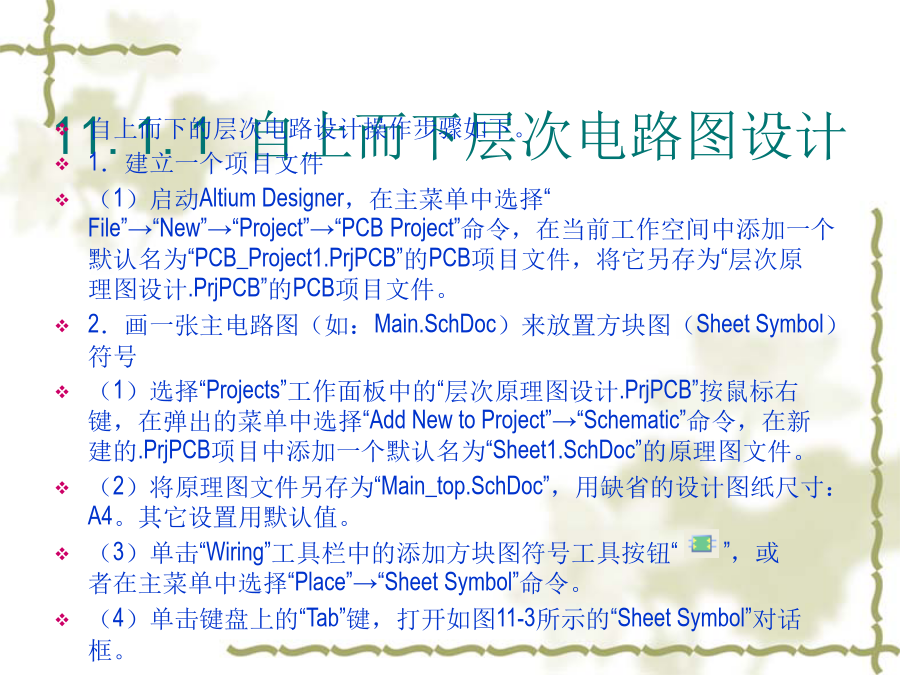

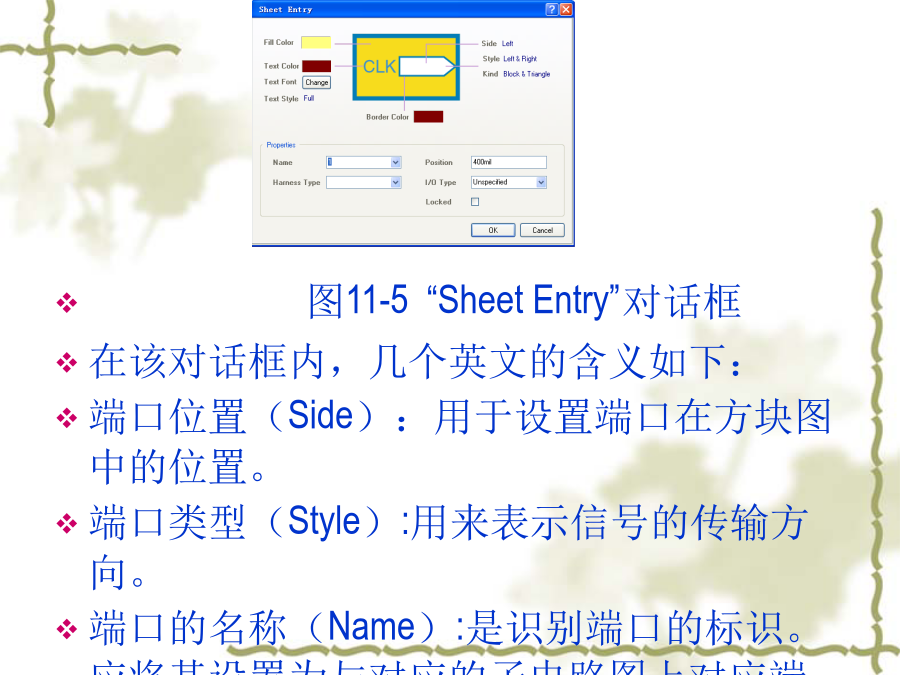

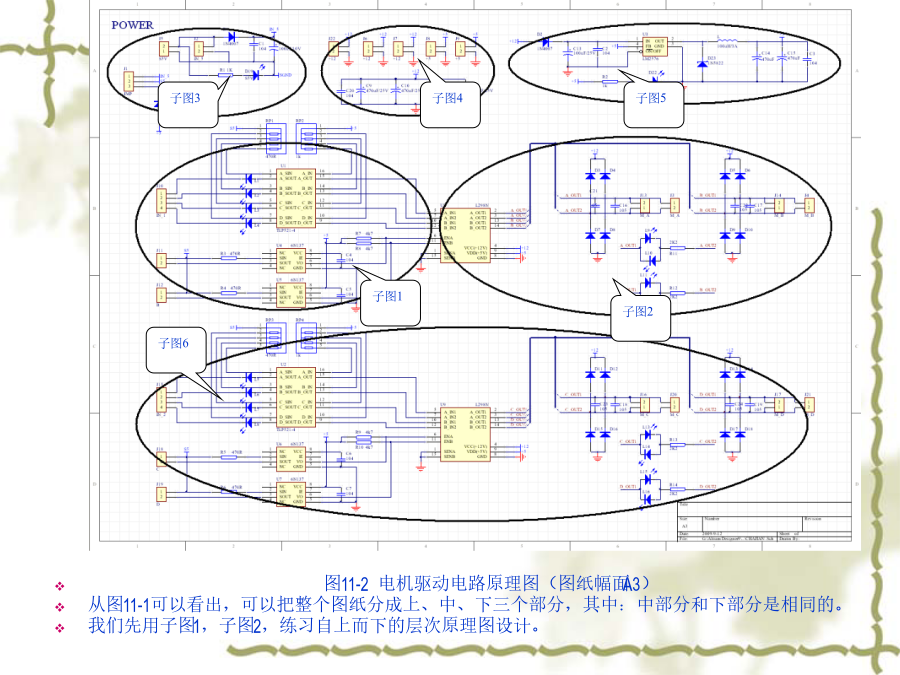

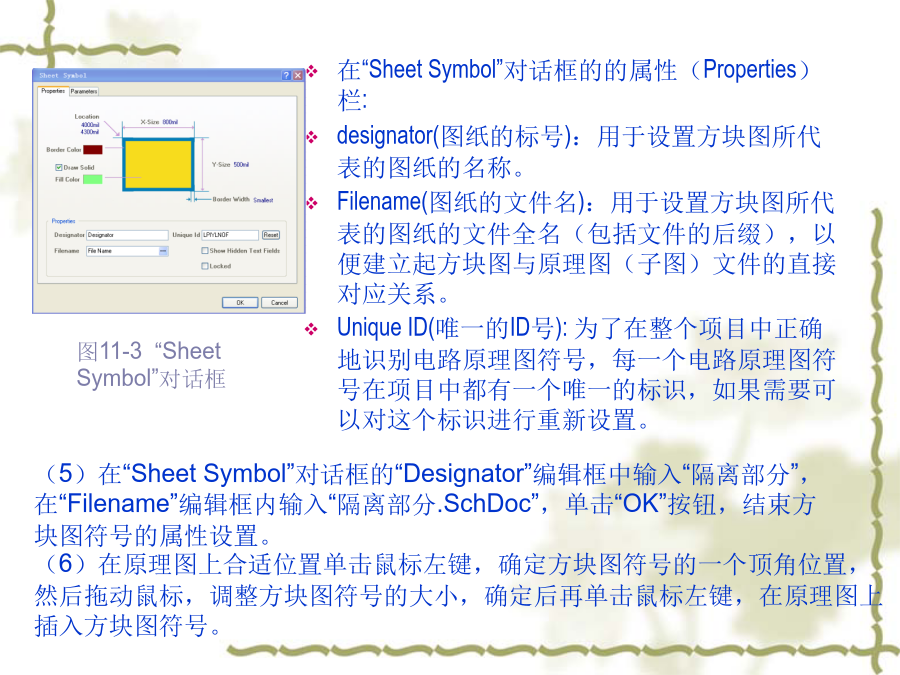

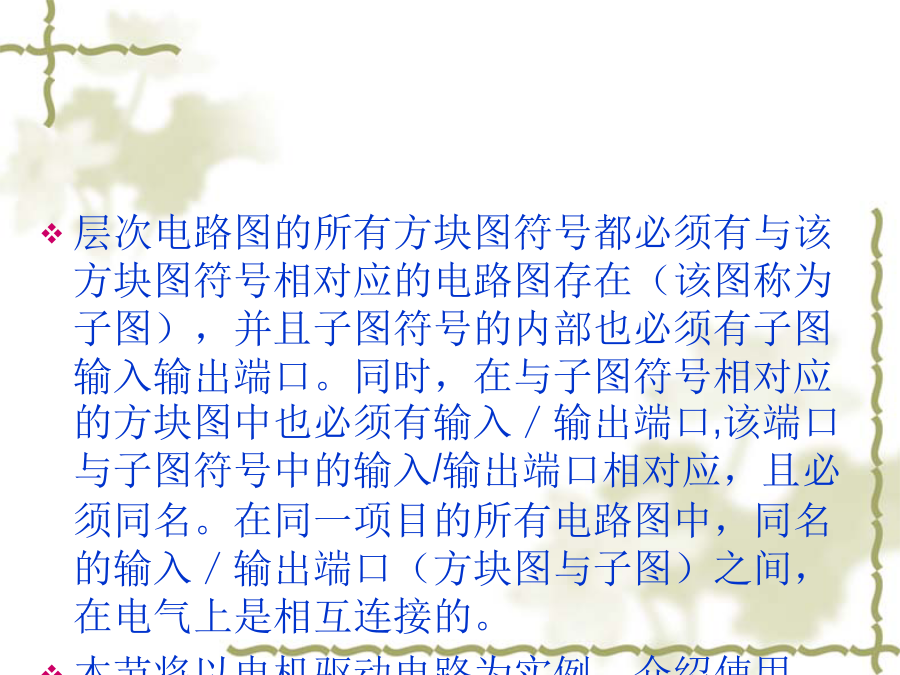

教学目的及要求：了解层次原理图、模块，设计包含子图符号的父图（方块图）、子图的含义了解“自上而下”和“自下而上”这两种层次电路设计方法熟练掌握自上而下的层次原理图设计教学重点：自上而下的层次原理图设计教学难点：自上而下的层次原理图设计复习旧课：第12章输出文件12.1输出PDF文件12.2生成Gerber文件12.2.1Gerber文件简单介绍12.2.2输出Gerber文件输出NCDrill文件12.3创建材料清单（BOM）11.1层次设计AltiumDesigner支持“自上而下”和“自下而上”这两种层次电路设计方式。所谓自上而下设计，就是按照系统设计的思想，首先对系统最上层进行模块划分，设计包含子图符号的父图（方块图），标示系统最上层模块（方块图）之间的电路连接关系，接下来分别对系统模块图中的各功能模块进行详细设计，分别细化各个功能模块的电路实现（子图）。自顶向下的设计方法适用于较复杂的电路设计。与之相反，进行自下而上设计时，则预先设计各子模块（子图），接着创建一个父图（模块或方块图），将各个子模块连接起来，成为功能更强大的上层模块，完成一个层次的设计，经过多个层次的设计后，直至满足项目要求。层次电路图设计的关键在于正确地传递各层次之间的信号。在层次原理图的设计中，信号的传递主要通过电路方块图、方块图输入／输出端口、电路输入/输出端口来实现,他们之间有着密切的联系。层次电路图的所有方块图符号都必须有与该方块图符号相对应的电路图存在（该图称为子图），并且子图符号的内部也必须有子图输入输出端口。同时，在与子图符号相对应的方块图中也必须有输入／输出端口,该端口与子图符号中的输入/输出端口相对应，且必须同名。在同一项目的所有电路图中，同名的输入／输出端口（方块图与子图）之间，在电气上是相互连接的。本节将以电机驱动电路为实例，介绍使用AltiumDesigner进行层次设计的方法。图11-1是电机驱动电路的原理图（图纸的图幅是A3），虽然该电路不是很复杂，不用层次原理图设计都可以完成PCB板的设计任务。但还是以它为例，介绍层次原理图的设计方法。图11-2电机驱动电路原理图（图纸幅面A3）从图11-1可以看出，可以把整个图纸分成上、中、下三个部分，其中：中部分和下部分是相同的。我们先用子图1，子图2，练习自上而下的层次原理图设计。11.1.1自上而下层次电路图设计在“SheetSymbol”对话框的的属性（Properties）栏:designator(图纸的标号)：用于设置方块图所代表的图纸的名称。Filename(图纸的文件名)：用于设置方块图所代表的图纸的文件全名（包括文件的后缀），以便建立起方块图与原理图（子图）文件的直接对应关系。UniqueID(唯一的ID号):为了在整个项目中正确地识别电路原理图符号，每一个电路原理图符号在项目中都有一个唯一的标识，如果需要可以对这个标识进行重新设置。（7）目前还处于放置方块图状态，按Tab键，弹出“SheetSymbol”对话框的，在“Designator”处输入“电机驱动”，在“Filename”编辑框内输入“电机驱动.SchDoc”，重复步骤（6）在原理图上插入第二个方块图(方框图)符号,如图11-4所示。3．在方块图内放置端口图11-5“SheetEntry”对话框在该对话框内，几个英文的含义如下：端口位置（Side）：用于设置端口在方块图中的位置。端口类型（Style）:用来表示信号的传输方向。端口的名称（Name）:是识别端口的标识。应将其设置为与对应的子电路图上对应端口的名称相一致。端口的输入/出类型（I/OType）:是表示信号流向的确定参数。它们分别是：未指定的(Unspecified)、输出端口(Output)、输入端口(Input)和双向端口(Bidirectional)。（5）在“隔离部分”方块图符号右边一侧单击鼠标，布置一个名为“A_OUT”的方块图输出端口，如图11-7所示。（6）此时光标仍处于放置端口状态，单击“Tab”键，再打开的“SheetEntry”对话框，在“Name”编辑框中输入“B_OUT”，“I/OType”下拉菜单中选择“Output”项，单击“OK”按钮。（7）在“隔离部分”方块图符号靠右侧单击鼠标，再布置一个名为“B_OUT”的方块图输出端口。（8）重复步骤（6）~（7），完成C_OUT、D_OUT、VO4、VO5、S5、+5V、GND输入/输出端口的放置（如图11-8所示）,各端口的类型如表11-1所示。（9）采用步骤（1）~（4）介绍的方法，再在“电机驱动”方块图符号中添加6个输入、电源和地的端口，在电机驱动的方块图中各端口名称、端口类型（如表11-1所示）。布置完端口后的上
