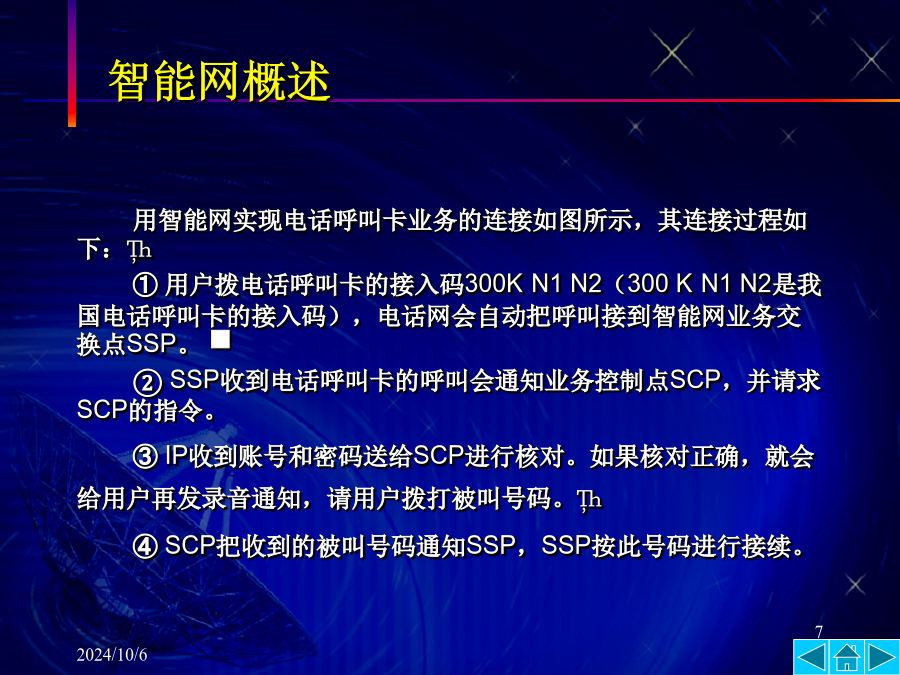

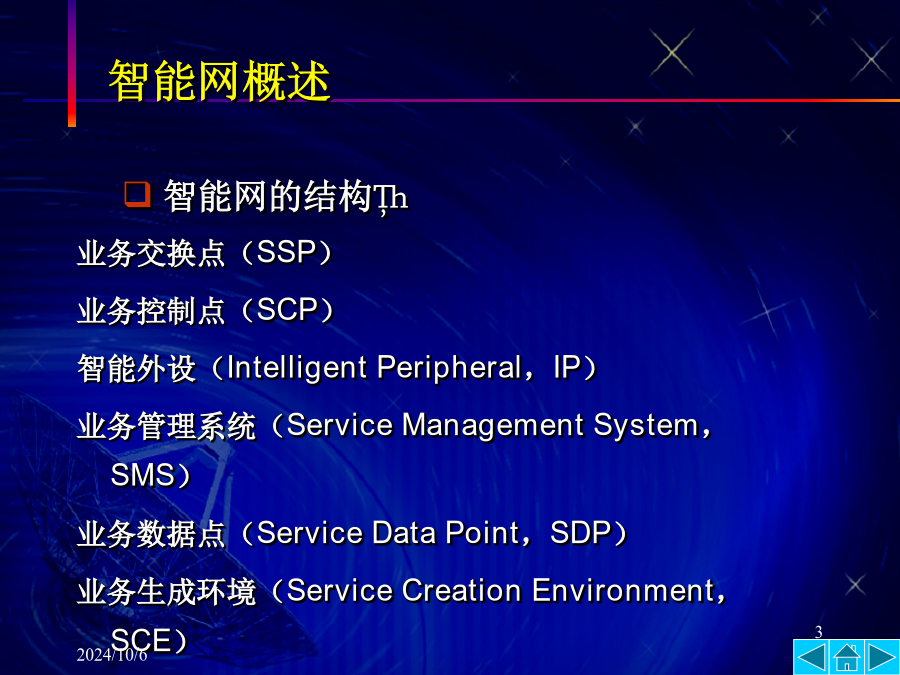

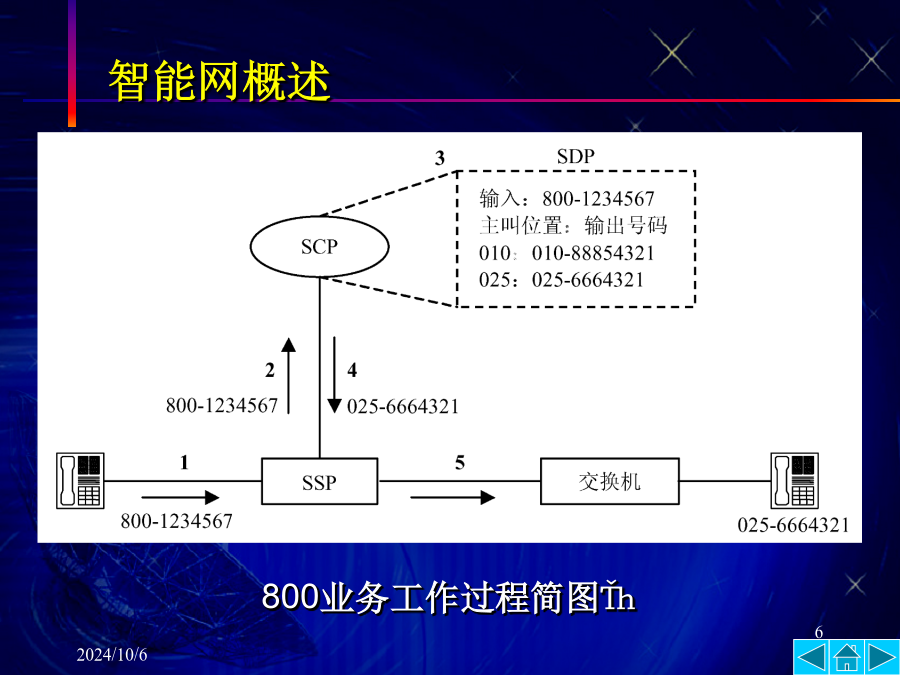

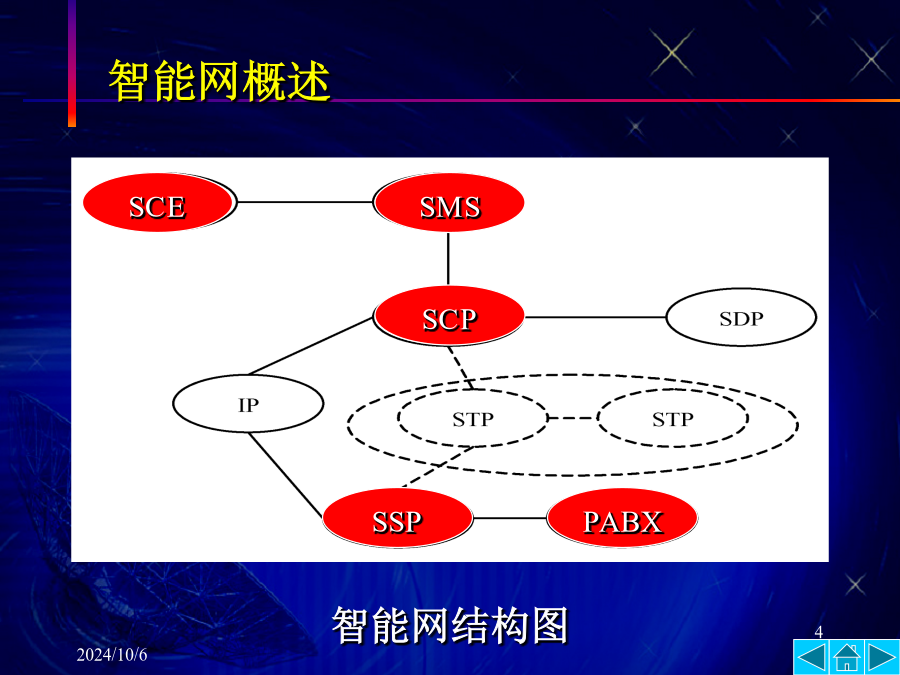

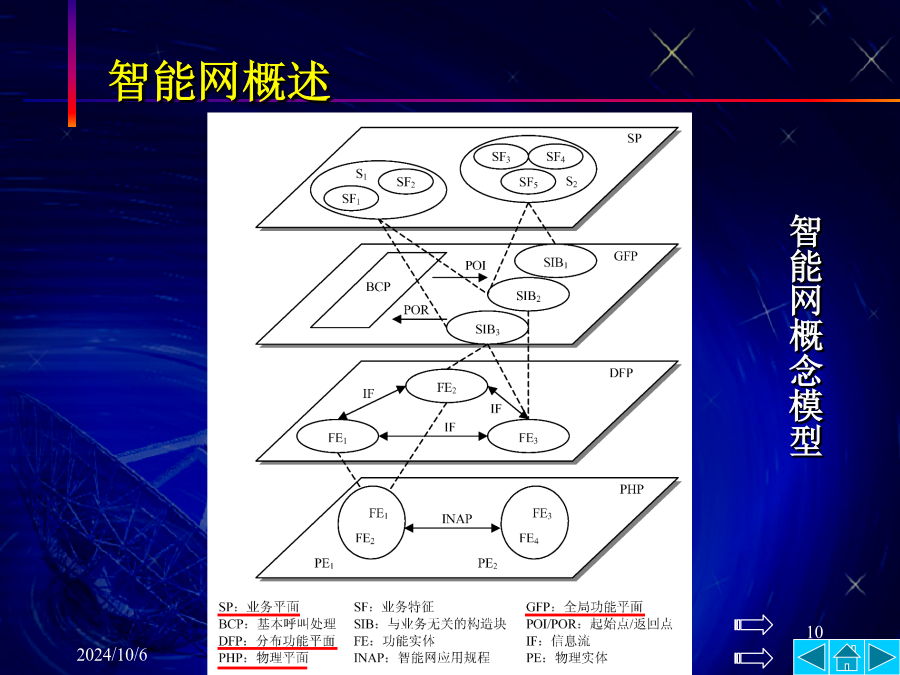

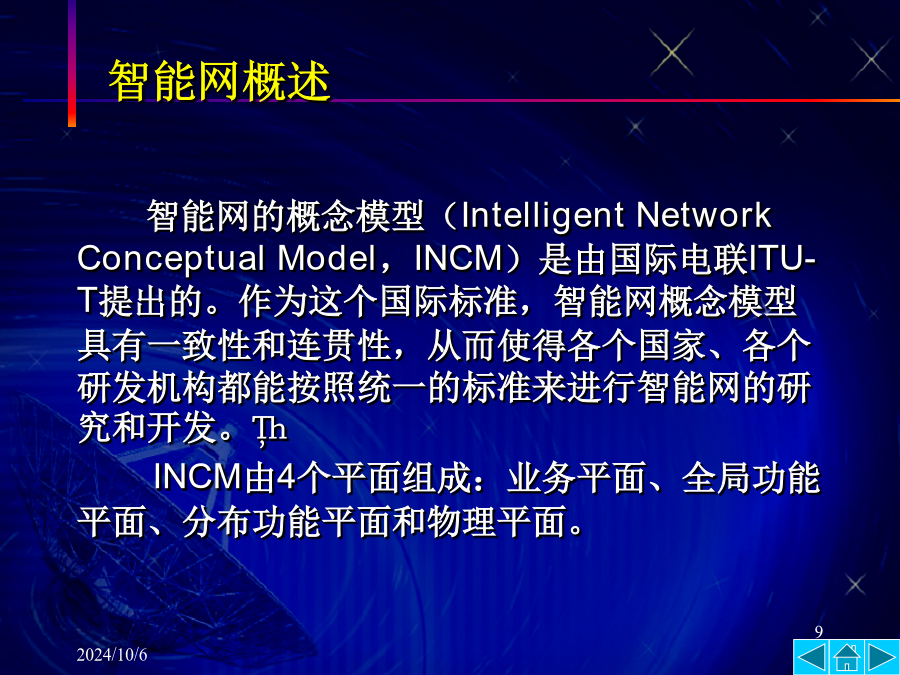

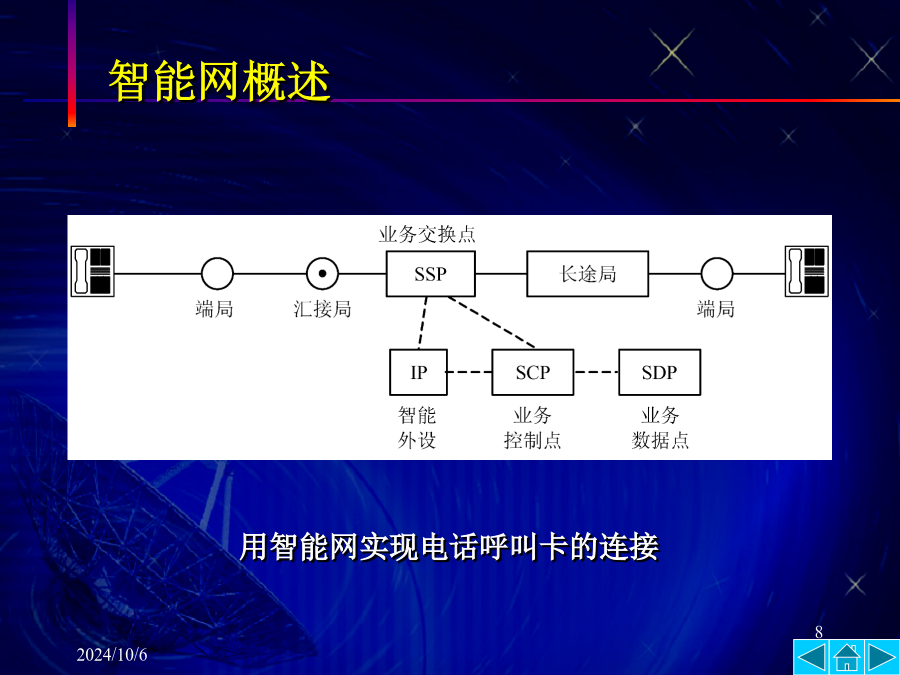

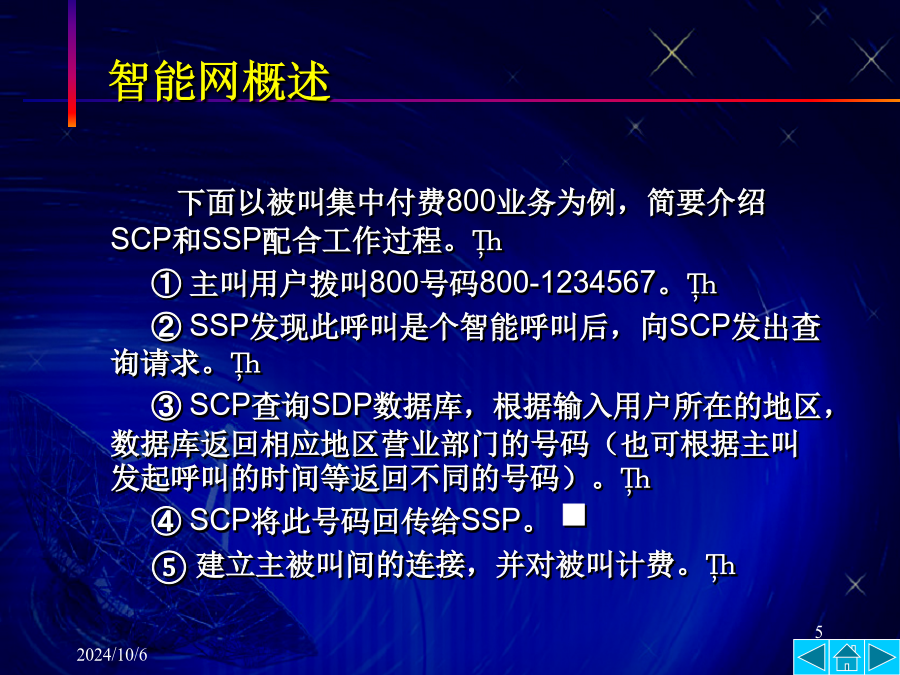

第2章个人通信网络的技术基础2.1移动智能网2.2GSM移动智能网2.2高效传输技术2.1移动智能网智能网的结构业务交换点（SSP）业务控制点（SCP）智能外设（IntelligentPeripheral，IP）业务管理系统（ServiceManagementSystem，SMS）业务数据点（ServiceDataPoint，SDP）业务生成环境（ServiceCreationEnvironment，SCE）智能网结构图下面以被叫集中付费800业务为例，简要介绍SCP和SSP配合工作过程。①主叫用户拨叫800号码800-1234567。②SSP发现此呼叫是个智能呼叫后，向SCP发出查询请求。③SCP查询SDP数据库，根据输入用户所在的地区，数据库返回相应地区营业部门的号码（也可根据主叫发起呼叫的时间等返回不同的号码）。④SCP将此号码回传给SSP。⑤建立主被叫间的连接，并对被叫计费。800业务工作过程简图用智能网实现电话呼叫卡业务的连接如图所示，其连接过程如下：①用户拨电话呼叫卡的接入码300KN1N2（300KN1N2是我国电话呼叫卡的接入码），电话网会自动把呼叫接到智能网业务交换点SSP。②SSP收到电话呼叫卡的呼叫会通知业务控制点SCP，并请求SCP的指令。③IP收到账号和密码送给SCP进行核对。如果核对正确，就会给用户再发录音通知，请用户拨打被叫号码。④SCP把收到的被叫号码通知SSP，SSP按此号码进行接续。用智能网实现电话呼叫卡的连接智能网的概念模型（IntelligentNetworkConceptualModel，INCM）是由国际电联ITU-T提出的。作为这个国际标准，智能网概念模型具有一致性和连贯性，从而使得各个国家、各个研发机构都能按照统一的标准来进行智能网的研究和开发。INCM由4个平面组成：业务平面、全局功能平面、分布功能平面和物理平面。智能网概念模型分布功能平面模型1、将MSC升级为SSP2、整合VLR，HLR与SDF，提供统一用户信息1.个人移动新的业务属性2.终端移动性的业务属性2.1.2移动网与智能网的互连方案ITU标准ITU-T于1993年颁布了智能网能力集1（IntelligentNetworkCapabilitySet1，INCS-1）的相关建议，其研究的范围主要是在PSTN，ISDN上提供各种增值智能业务，制定了25种业务。1997年9月审议了INCS-2，主要研究智能网的网间互连及网间业务，新增16种业务。1999年至2000年，ITU-T发布了INCS-3系列标准。INCS-3是INCS-2的进一步发展。2001年ITU-T发布了有关INCS-4的系列标准。ETSI标准CAMEL建议的全称是移动网络增强型逻辑的客户化应用（CustomizedApplicationforMobileNetworkEnhancedLogic），目前已经发展到了第二阶段CAMEL2。CAMEL的提出是为了解决GSM网络和智能网间的互通问题。CAMEL基于网络能力制定阶段标准CAMEL1：ITU-TINCS-1CAMEL2：ITU-TINCS-1CAMEL3：ITU-TINCS-2ANSI标准WIN标准是基于所支持的业务制订各阶段标准WINPhaseI（IS-771）业务：来话呼叫筛选、主叫名字显示及语音控制业务WINPPC（IS-826）业务：预付费WINPhaseII（IS-848）业务：计费增强类业务，包括立即计费（AOC）、额外费率业务（PRC）、被叫集中付费业务（FPH）、拒绝不希望的干扰电话呼叫（RUAC）和增强的优选语音业务等。2.2GSM移动智能网二、CAMEL2签约信息发端CAMEL签约信息O-CSI终端CAMEL签约信息T-CSI补充业务通知CAMEL签约信息SS-CSI翻译信息标记CAMEL签约信息TIF-CSIUSSDCAMEL签约信息U-CSIUSSD通用CAMEL签约信息UG-CSICAMEL1的网络结构CAMEL2的网络结构检测点(DP：DetectionPoint)是指呼叫过程中检测一些基本呼叫事件的点。通过对DP的检测，可以实现gsmSCF对gsmSSF的控制或监视。DP被配置，则gsmSCF影响该DP后续的呼叫处理DP未被配置，则gsmSCF不影响该DP后续的呼叫处理触发检测点——请求(TDP-R：TriggerDetectionPoint—Request)。被静态配置，遇到这类检测点时，启动一个CAMEL控制关系，呼叫处理挂起。事件检测点——请求(EDP-R：EventDetectionPoint—Request)。被动态配置，遇到这类检测点
