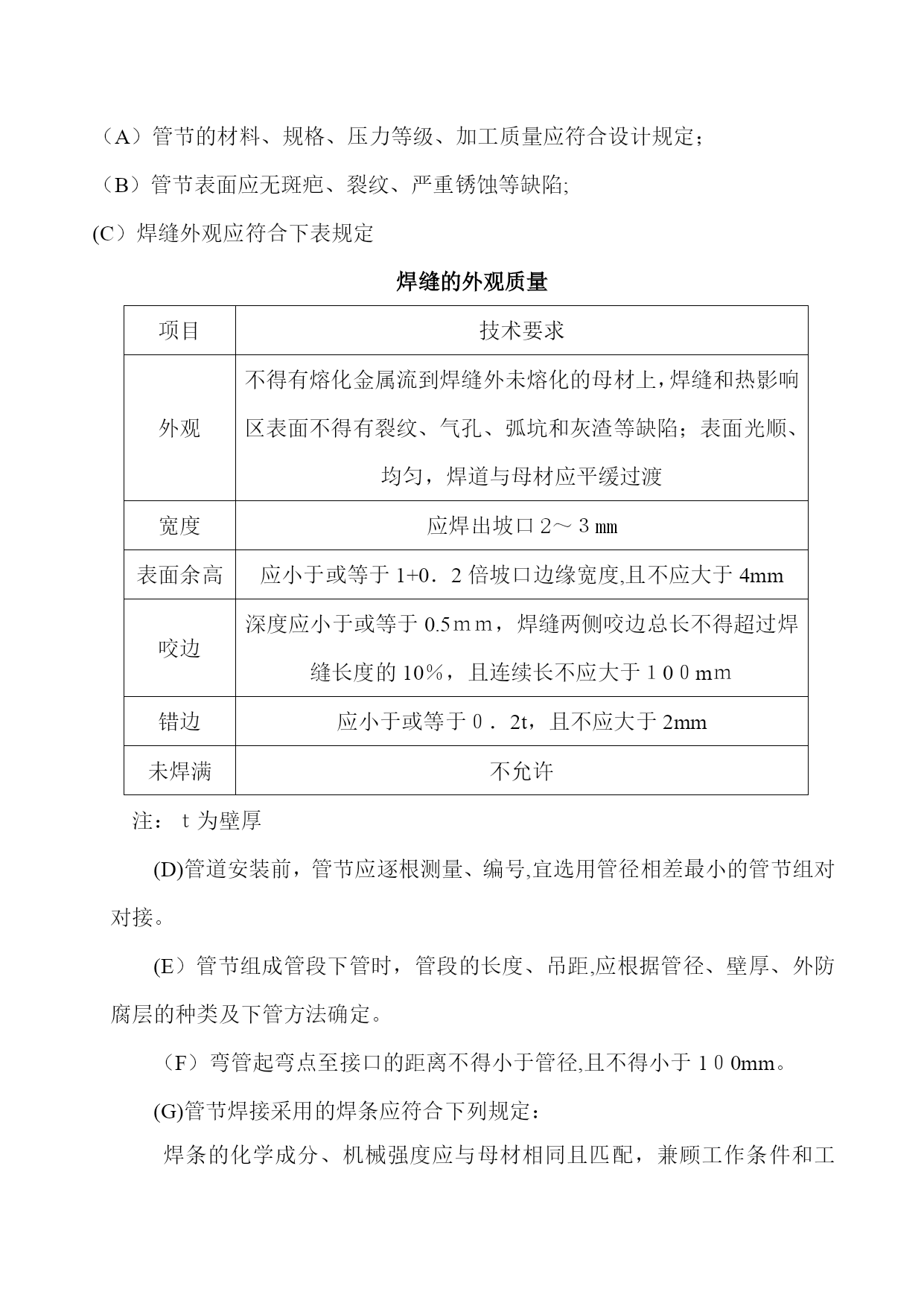

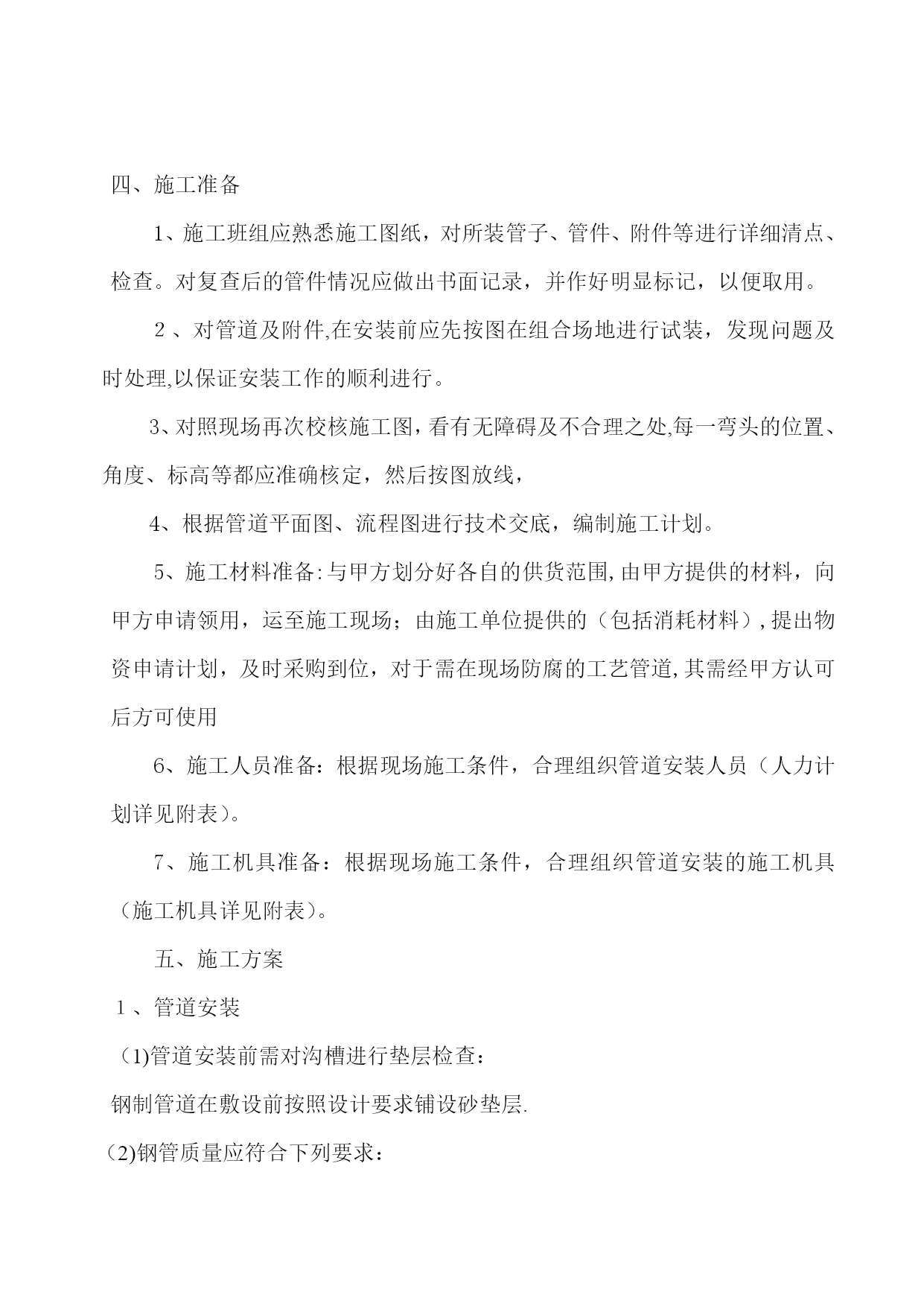

地埋管道施工方案(完整资料）(可以直接使用，可编辑优秀版资料，欢迎下载）汝阳县城市集中供热管网工程涧河路－刘伶路供热管网管道施工方案批准:审核：编制：河南省安装集团有限责任公司汝阳热力管网工程项目部二〇一五年七月一、编制依据1、施工蓝纸。2、《城市热力网设计规范》（CJJ34-201０）3、《城镇直埋供热管道工程技术规范》(CＪJ／T81—2０13）4、《城镇供热管网工程施工及验收规范》(CJJ２8－２01４)5、国家颁布的有关规程、规范。二、工程概况本工程中所有图纸由中色科技有限公司设计,为汝阳县城市集中供热管网工程涧河路－刘伶路供热管网.起点为热源厂门口,终点为汝河桥北。管线总计长度约2。06千米，管线种类多,管线交叉施工多,管道材料主要有螺旋焊接钢管、无缝钢管。施工区域为汝阳县城市沿街道路。附本工程工艺管道工程量分布情况:(均以图纸清单按延长米计)管线材料材质材料等级工程量（米）热水供水管螺旋焊接钢管Q２35—Ｂ３００0热水回水管螺旋焊接钢管Q235—B2000热水供水支管无缝钢管２0１50０热水回水支管无缝钢管20１５00三、本工程主要施工顺序：根据本工程施工特点及结合现场实际情况，本工程施工宜先施工设计图纸主干道一侧、大管径管道优先施工,同时兼顾附近各分支小管道施工，尽量减少二次开挖工程量，即先主干道、主管道，以线带面、统筹兼顾;开挖一段、施工一段、回填一段。四、施工准备1、施工班组应熟悉施工图纸，对所装管子、管件、附件等进行详细清点、检查。对复查后的管件情况应做出书面记录，并作好明显标记，以便取用。２、对管道及附件,在安装前应先按图在组合场地进行试装，发现问题及时处理,以保证安装工作的顺利进行。3、对照现场再次校核施工图，看有无障碍及不合理之处,每一弯头的位置、角度、标高等都应准确核定，然后按图放线，4、根据管道平面图、流程图进行技术交底，编制施工计划。5、施工材料准备:与甲方划分好各自的供货范围,由甲方提供的材料，向甲方申请领用，运至施工现场；由施工单位提供的（包括消耗材料）,提出物资申请计划，及时采购到位，对于需在现场防腐的工艺管道,其需经甲方认可后方可使用6、施工人员准备：根据现场施工条件，合理组织管道安装人员（人力计划详见附表）。7、施工机具准备：根据现场施工条件，合理组织管道安装的施工机具（施工机具详见附表）。五、施工方案１、管道安装（1)管道安装前需对沟槽进行垫层检查：钢制管道在敷设前按照设计要求铺设砂垫层.（2)钢管质量应符合下列要求：（A）管节的材料、规格、压力等级、加工质量应符合设计规定；（B）管节表面应无斑疤、裂纹、严重锈蚀等缺陷;(C）焊缝外观应符合下表规定焊缝的外观质量项目技术要求外观不得有熔化金属流到焊缝外未熔化的母材上，焊缝和热影响区表面不得有裂纹、气孔、弧坑和灰渣等缺陷；表面光顺、均匀，焊道与母材应平缓过渡宽度应焊出坡口2～３mm表面余高应小于或等于1+0．2倍坡口边缘宽度,且不应大于4mm咬边深度应小于或等于0.5ｍｍ，焊缝两侧咬边总长不得超过焊缝长度的10％，且连续长不应大于１0０mｍ错边应小于或等于０．2t，且不应大于2mm未焊满不允许注：ｔ为壁厚(D)管道安装前，管节应逐根测量、编号,宜选用管径相差最小的管节组对对接。(E）管节组成管段下管时，管段的长度、吊距,应根据管径、壁厚、外防腐层的种类及下管方法确定。（F）弯管起弯点至接口的距离不得小于管径,且不得小于1０0mm。(G)管节焊接采用的焊条应符合下列规定：eq\ｏ\ac（○,1）焊条的化学成分、机械强度应与母材相同且匹配，兼顾工作条件和工艺性；eq\o\ac(○，2）焊条质量应符合现行国家标准《碳钢焊条》的规定；eq＼o\ac（○,3)焊条应干燥。（Ｈ）管节焊接前应先修口、清根，管端端面的坡口角度、钝边、间隙,应符合下表规定;不得在对口间隙夹焊帮条或用加热法缩小间隙施焊。电弧焊管端修口各部尺寸修口形式间隙b(mm）钝边ｐ（ｍｍ)坡口角度ａ(°)图示壁厚t(ｍm）aｔpｂ4～９1.5～3。01．0～1．560～7０１０～262．0～４.０1．０～2。060±5（I）对口时应使内壁齐平,当采用长30０㎜的直尺在接口内壁周围顺序贴靠，错口的偏差应为0。2倍壁厚，且不得大于2㎜。(J）对口时直管管段两相邻环向焊缝的间距不应小于20０㎜。（Ｋ)管道任何位置不得有十字形焊缝。(L）不同壁厚的管节对口时，管壁厚度不宜大于3㎜。不同管径的管节相连时,当两管径相差大于小管径的15％时,可用大小头连接。大小头的长度不应小于两管径差植的2倍，且不应小于２０0㎜。（M)管道上开孔应符合下
