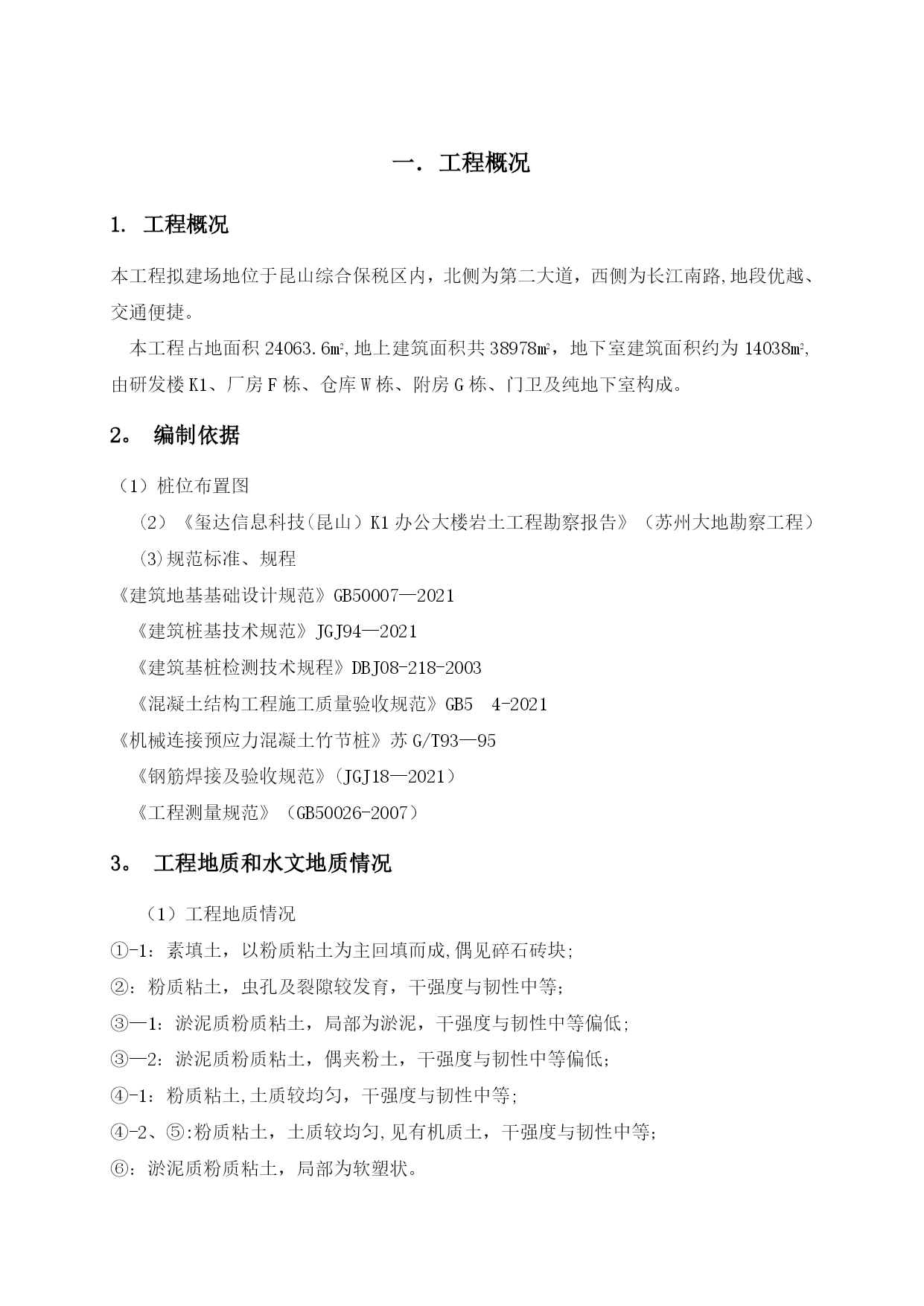

预应力竹节桩试桩方案实用文档(实用文档，可以直接使用，可编辑优秀版资料，欢迎下载）玺达信息科技（昆山)K1办公大楼预应力混凝土竹节桩试桩方案编制单位：中基发展建设工程有限责任公司编制日期:2021年7月23日工程概况1.工程概况本工程拟建场地位于昆山综合保税区内，北侧为第二大道，西侧为长江南路,地段优越、交通便捷。本工程占地面积24063.6m2,地上建筑面积共38978m2，地下室建筑面积约为14038m2,由研发楼K1、厂房F栋、仓库W栋、附房G栋、门卫及纯地下室构成。2。编制依据（1）桩位布置图(2）《玺达信息科技(昆山）K1办公大楼岩土工程勘察报告》（苏州大地勘察工程）(3)规范标准、规程《建筑地基基础设计规范》GB50007—2021《建筑桩基技术规范》JGJ94—2021《建筑基桩检测技术规程》DBJ08-218-2003《混凝土结构工程施工质量验收规范》GB54-2021《机械连接预应力混凝土竹节桩》苏G/T93—95《钢筋焊接及验收规范》(JGJ18—2021）《工程测量规范》（GB50026-2007）3。工程地质和水文地质情况（1）工程地质情况=1\*GB3\＊MERGEFORMAT①-1：素填土，以粉质粘土为主回填而成,偶见碎石砖块;=2\*GB3\*MERGEFORMAT②：粉质粘土，虫孔及裂隙较发育，干强度与韧性中等；=3\＊GB3\*MERGEFORMAT③—1：淤泥质粉质粘土，局部为淤泥，干强度与韧性中等偏低;=3\＊GB3\*MERGEFORMAT③—2：淤泥质粉质粘土，偶夹粉土，干强度与韧性中等偏低；=4\＊GB3\*MERGEFORMAT④-1：粉质粘土,土质较均匀，干强度与韧性中等;=4\*GB3\＊MERGEFORMAT④-2、=5\*GB3\*MERGEFORMAT⑤:粉质粘土，土质较均匀,见有机质土，干强度与韧性中等；=6\*GB3\＊MERGEFORMAT⑥：淤泥质粉质粘土，局部为软塑状。=7\*GB3\*MERGEFORMAT⑦：粉质粘土：偶夹薄层粉土,干强度与韧性中等；=8\＊GB3\＊MERGEFORMAT⑧：粉土夹粉质粘土，干强度与韧性低；=9\＊GB3\*MERGEFORMAT⑨：粉砂夹粉土，饱和密实，干强度与韧性低；=10\＊GB3\*MERGEFORMAT⑩：粉质粘土夹粉土，底部粉性较强，干强度与韧性中等；EQ\o\ac（○,11)：粉砂夹粉土,饱和密实，干强度与韧性低；EQ\o\ac（○，12）：含砾中砂，饱和密实，见云母碎片。EQ\o\ac(○，13）:粘土，土质均匀，干强度与韧性中等;EQ\o\ac(○，14)：粉砂夹粉土，饱和密实，见云母碎片。（2）水文地质本拟建场地内无可视地表水体,潜水初见水位标高约+1.40m，稳定水位标高+1.50m.地下水位以上地基土对混凝土结构有微腐蚀性，对混凝土结构中的钢筋有微腐蚀性。二．试桩设计要求及施工要求1。试桩设计要求桩型：T—PHC—B—600—560(120)，a型桩尖。桩底标高为—46.000m，桩顶标高约为+2。000m。试桩桩位情况表试桩组号抗压试桩抗拔试桩备注坐标X坐标Y坐标X坐标Y168460。48626309.243桩长48m268416。41726334.196桩长48m368340。95426278。810桩长48m468360.99526274.492桩长48m568377。41426319.993桩长48m668406.98326295。114桩长48m768432.69226331.631桩长48m868450。77626352。891桩长48m968460。59626330。993桩长48m依据甲方指定控制点，用全站仪测放试桩桩位；依据甲方指定控制水准点，控制试桩桩底桩顶标高。采取如下措施:1、施工顺序：根据预制桩施工的挤土效应，结合以往施工经验，打桩顺序基本确定是由内向外、由中心向四周的原则。2、设备选型根据现场条件机械连接先张法预应力混凝土竹节桩选取YZY-800T静力压桩机。3、技术总体措施：①采用RTS822A全站仪测放桩位,定位边轴线15—20米以外设置控制点,以免管桩施工扰动土体，引起土体移动从而带动轴线点移位。②施工员、桩机指挥和记录员必须熟悉图纸和设计要求,掌握施工技术规程并在施工前组织全体施工人员进行详细技术、安全交底。④T—PC机械连接先张法预应力混凝土竹节桩属挤土型桩,工程桩施工中必须严格执行施工规范，同时在
