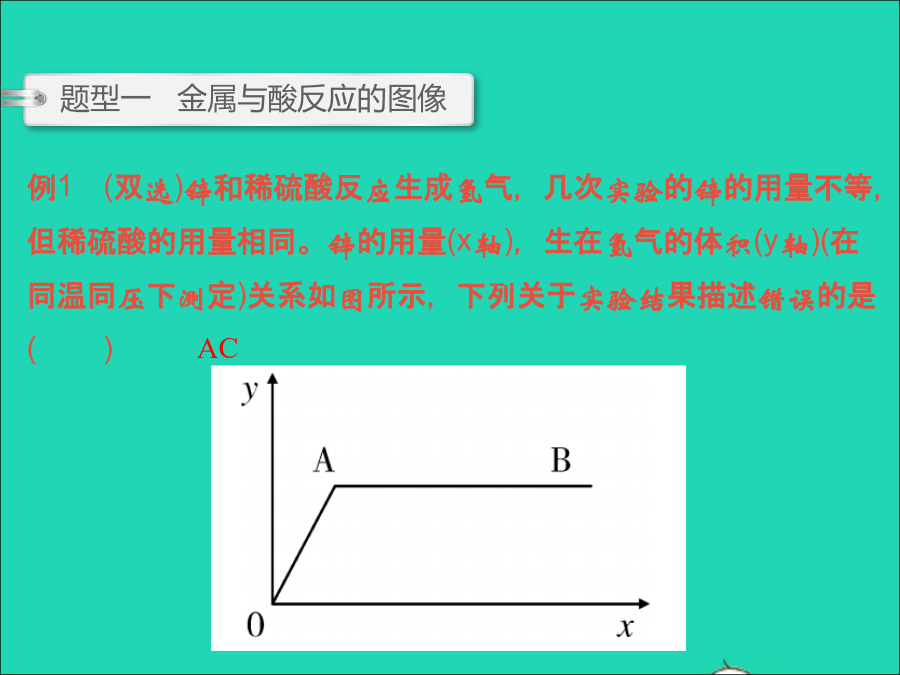

微专题9金属与溶液反应的图像例1(双选)锌和稀硫酸反应生成氢气，几次实验的锌的用量不等，但稀硫酸的用量相同。锌的用量(x轴)，生在氢气的体积(y轴)(在同温同压下测定)关系如图所示，下列关于实验结果描述错误的是()A．线段AB(包括A点)表示锌过量、硫酸已耗尽B．线段AB(不包括A点)表示锌过量、硫酸已耗尽C．线段OA(包括A点)表示锌和过量的硫酸反应D．线段OA(不包括A点)表示锌和过量的硫酸反应1．认清横、纵坐标，仔细判断起点、拐点、终点。2．如图越陡越活泼，产氢气越快；等量同种同浓度的酸全部反应产生的氢气的量是相等的；等质量等化合价的金属相对原子质量越小的产生氢气越多，注意化合价相同的要单独考虑。跟踪训练1－1现有某铁样品5.6g，含有的杂质为镁、锌、铜中的两种或三种。向其中逐渐加入溶质质量分数为9.8%的稀硫酸，产生氢气质量与加入稀硫酸质量的关系如图所示。则下列结论正确的个数是()①恰好完全反应时，一定没有固体剩余②x的值为0.2③铁样品中可能含有镁④M点对应的溶液中含有2种或3种溶质A．1个B．2个C．3个D．4个跟踪训练1－2现有质量相等的甲、乙、丙三种金属，分别放入三份溶质质量分数相同的足量稀硫酸中，生成氢气的质量与反应时间的关系如图所示(已知甲、乙、丙在生成物中均显＋2价)。则下列说法正确的是()A．甲、乙、丙依次可能是Mg、Zn、FeB．金属活动性：甲＞乙＞丙C．相对原子质量：乙＞丙＞甲D．消耗硫酸的质量：甲＞乙＞丙跟踪训练1－3(2020，温州)下列四个图像分别表示对应的四种操作过程，其中表示正确的图像是()A．加热高锰酸钾固体至质量不再减轻B．向pH＝1的硫酸溶液中逐滴加入pH＝13的氢氧化钠溶液C．某温度下，向一定量的水中持续加入食盐并不断搅拌D．等质量的锌、铁与足量的稀硫酸反应，产生氢气的质量M与反应时间t的关系图跟踪训练1－4等质量的稀硫酸分别与足量的镁、铁、锌三种金属反应，如图所示图像能正确描述产生氢气的质量与反应时间之间关系的是(B)跟踪训练1－5(2021，巴中)若3g不纯的锌(含杂质金属M)和3g不纯的铁(含杂质金属N)，分别与足量的稀硫酸充分反应后，都得到0.1g氢气，则M、N可能是()A．M为Fe、N为MgB．M为Al、N为AgC．M为Mg、N为NaD．M为Cu、N为Al例2向8.4gFe粉中先后加入100gCu(NO3)2溶液、150gAgNO3溶液，加入溶液质量与剩余固体质量的关系如图所示。下列说法正确的是()A．a～b段反应生成Cu的质量为9.2gB．b～c段仅发生一个化学反应C．取d点溶液滴加稀HCl，不会产生白色沉淀D．所加AgNO3溶液的溶质质量分数为51%1．用同种金属置换不同的盐溶液，盐中金属排在金属活动性顺序中较后的金属首先被置换出来。用不同的金属置换同种盐溶液，盐中金属先被排在金属活动性顺序中较前的金属置换出来。2．若有一种金属和多种混合盐溶液反应，最先反应的是最不活泼的那个金属的盐溶液。例如，锌粒与氯化亚铁和硫酸铜和硝酸汞的混合溶液反应，最先反应的是硝酸汞，当硝酸汞被消耗完时，硫酸铜才与锌粒反应，同理，硫酸铜反应完后，锌才会和氯化亚铁反应。当多种金属与一种盐溶液反应时，最活泼的金属先反应。例如，把打磨光亮的镁带、铝丝、铜丝一起放入硝酸银溶液中，镁被消耗完后，铝才和硝酸银反应，铝反应完后，铜跟硝酸银反应。跟踪训练2－1(2021，仙桃)黄铜是由铜和锌组成的合金，利用黄铜制造其他物质的过程中，会产生大量的黄铜渣，主要含有Zn、Cu、ZnO、CuO。现有一种利用黄铜渣获取Cu与ZnSO4的实验流程如图，则下列说法正确的是()A．酸溶的目的只是为了将Cu析出B．向滤渣中加入稀盐酸，有气泡产生C．滤液a中只有ZnSO4、CuSO4两种溶质D．把图中“过量Zn”换成“过量Fe”，也能达到实验目的跟踪训练2－2将铁粉和稀硫酸先后加入到一定量的硫酸铜溶液中，搅拌使之充分反应。实验过程中，加入物质的质量与烧杯中剩余固体的质量关系如图所示，下列说法不正确的是()A．a、b点对应的剩余固体种类相同B．m＝6.4C．实验过程中理论上共产生FeSO4的质量为30.4gD．若只将铁粉改为锌粉，其他条件不变，则曲线变化趋势不变
