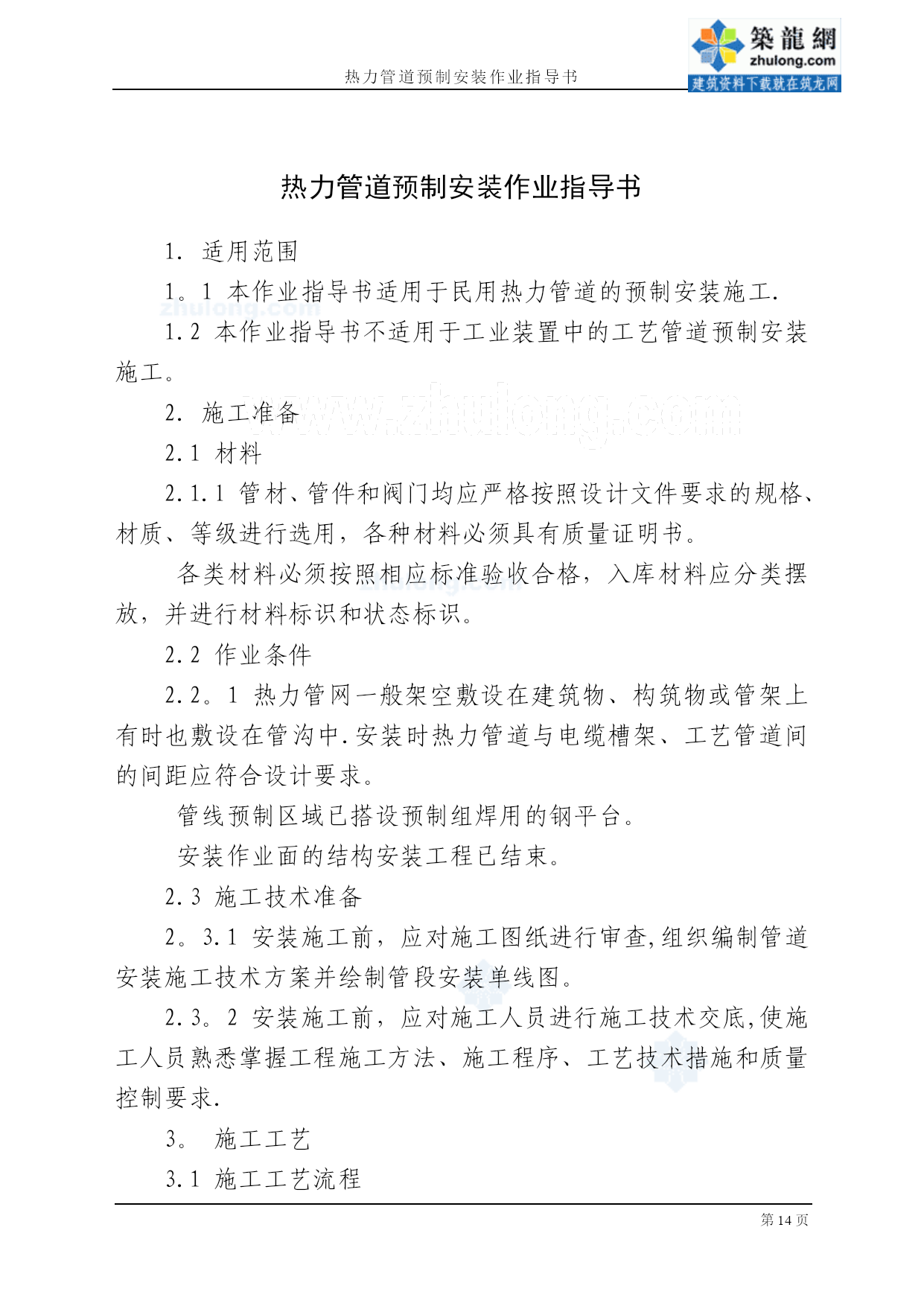

热力管道预制安装作业指导书第页热力管道预制安装作业指导书山东岱圣安装热力管道施工方案_secret71866【实用文档】doc文档可直接使用可编辑，欢迎下载热力管道预制安装作业指导书1.适用范围1。1本作业指导书适用于民用热力管道的预制安装施工.1.2本作业指导书不适用于工业装置中的工艺管道预制安装施工。2.施工准备2.1材料2.1.l管材、管件和阀门均应严格按照设计文件要求的规格、材质、等级进行选用，各种材料必须具有质量证明书。各类材料必须按照相应标准验收合格，入库材料应分类摆放，并进行材料标识和状态标识。2.2作业条件2.2。1热力管网一般架空敷设在建筑物、构筑物或管架上有时也敷设在管沟中.安装时热力管道与电缆槽架、工艺管道间的间距应符合设计要求。管线预制区域已搭设预制组焊用的钢平台。安装作业面的结构安装工程已结束。2.3施工技术准备2。3.1安装施工前，应对施工图纸进行审查,组织编制管道安装施工技术方案并绘制管段安装单线图。2.3。2安装施工前，应对施工人员进行施工技术交底,使施工人员熟悉掌握工程施工方法、施工程序、工艺技术措施和质量控制要求.3。施工工艺3.1施工工艺流程热力管道安装施工工艺流程见图8—1。3。2安装基本工艺要求3.2。1热力管道必须严格按照施工技术方案和管段单线图要求进行施工.3.2。2热力管道预制时,必须充分考虑预制管段的预留位置和预制管段的吊装措施,热力管道上放空和放净开孔均应在地面预制时完成。3。2。3管线在吊装之前应完成管托的安装及管道、管托的油漆上作，预留焊口位置不刷油漆。热力管道安装工艺流程图3。3补偿器的安装热力管道的U型或π型补偿器安装应根据现场的实际情况，在地面预制成型后整体吊装。预制段的划分如图8。2所示。预制管段划分示意图3。3.2如设计要求补偿器安装时做预拉伸（压缩）时,则预拉伸(压缩)工作必须在膨胀节两侧的固定支架施工结束后方可进行膨胀节的预拉伸(压缩）。3。3。3U型或π型补偿器预拉伸(压缩）安装时，应在补偿器安装就位且最后一道焊口未焊接前测量该焊口之间的间距,作为预拉伸（压缩)的数值。3。3.4其它类型的补偿器应按照相应标准要求进行安装。3。4管道坡度3.4。1蒸汽热力管道安装时的坡度值应符合设计要求，当设计未规定时，取0.003坡度应流向管道的疏水点。3。4。2热水热力管道的坡度与蒸汽热力管道的坡度要求相同。3.5疏水器的安装疏水器的安装位置应符合设计要求，若设计未明确规定时，疏水器阀组的设置应尽量集中并采取相同的结构布置，且须将不同等级的蒸汽疏水排至对应等级的凝结水系统中。3.6放空和放净点3.6。1热水管道系统应在所有的高点和低点加置放空和放净点.蒸汽系统应存所有的低点加置放净点或疏水点。3。7安全阀的安装3。7。1安全阀的安装应符合设计要求,且确保安全阀的排放对其它操作点的安全性.安全阀的出入口的支架应牢固可靠.安全阀出口如果直接排入大气,则应在出口处加置凝液排放孔.安仝阀出口支架及凝液排放孔见图8。3所示。安全阀出口支架及凝液排放孔示意图3.8弹簧支架的安装3。8.1热力管道系统的弹簧支架必须经预压缩(拉伸)合格后,存锁死状态下进行安装，并应保证弹簧支架的安装高度.弹簧支架的锁紧块应存系统投用前再拆除。3。8。2弹簧支架可存现场制作门型卡具，使用液压千斤顶进行压缩或使用手动倒链进行拉伸，其数值应符合设计义件规定要求。3.9支架的安装3。9。1热力管道支架必须严格按照设计规定进行安装.在两个膨胀节之间必须设置一个固定支架，固定支架应牢固可靠.导向支架或滑动支架的滑动面应洁净平整，不得有歪斜和卡涩现象。其安装位置应从支撑面中心向位移反方向偏移,偏移量应为位移值的l/2.3.10管道系统的试压3.10。1水压试验之前应检查待试压的管道系统，所有高点和低点应有放空点和放净点.3。10。2热力管道系统试压，必须在管道安装结束、所有焊口的无损检验合格，管道安装质量经检查达到设计质量标准后,方可热力管道的水压试验.水压试验之前，必须编制管道水压试验技术方案并对施工人员进行技术交底。水压试验结果应由参加试压检验的各方签字认可。3。1l热力管道的吹扫3。11.1蒸汽管道一般要求使用蒸汽进行管道系统的吹扫，蒸汽吹扫应按《工业管道系统吹洗施工工艺标准》的相应规定执行.3。11.2蒸汽吹扫之前的暖管阶段应及时组织施工人员对管道法兰进行热紧，管道热紧一般应在热紧温度下进行2h后进行,但在系统引入蒸汽后应时刻监视管道系统的运行状态，发现有泄漏的法兰应马上进行紧固，避免泄漏引起垫片损坏，难以更换。热紧温度见下表。管道热态紧固温度管道工作温度一次热紧温
