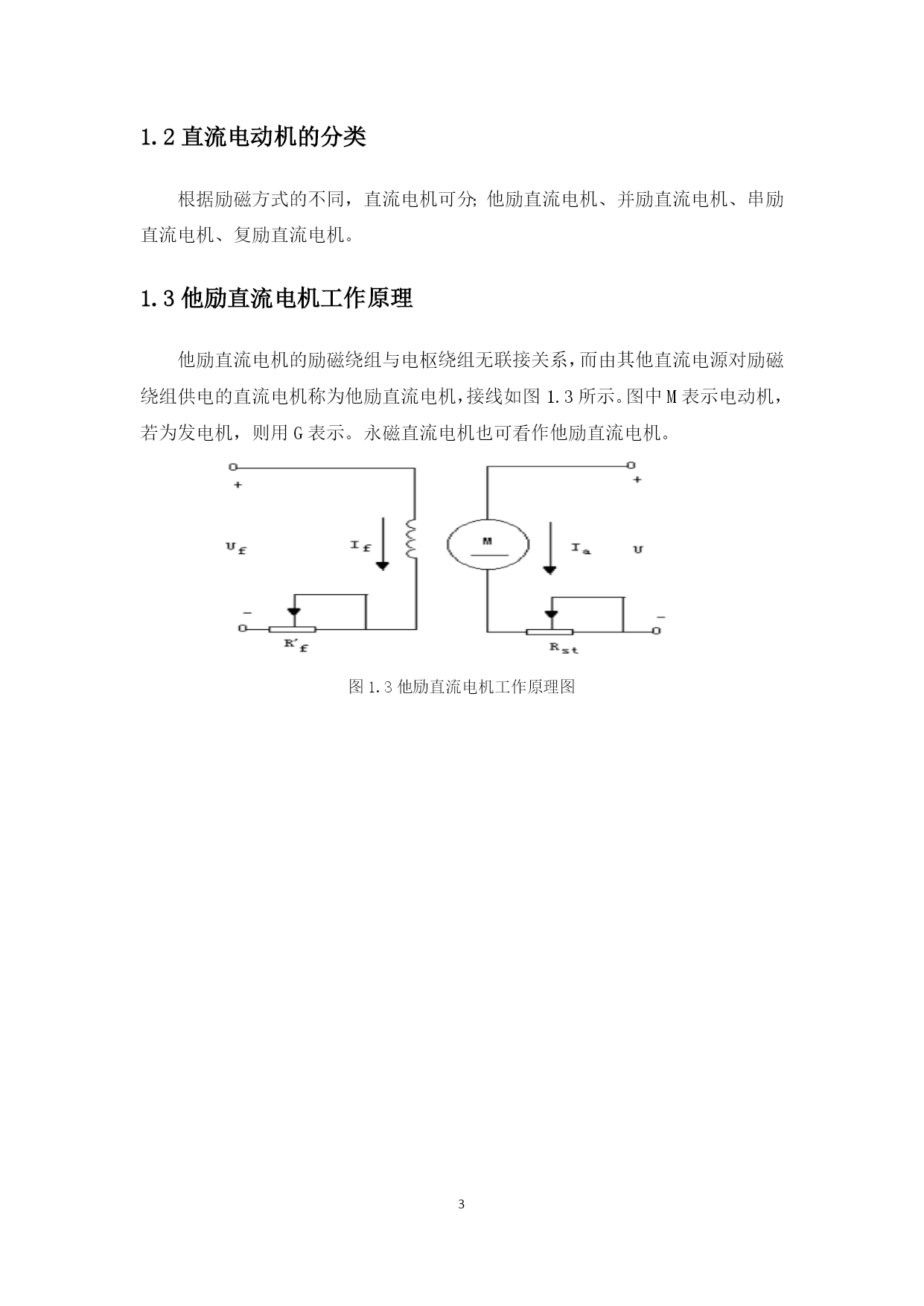

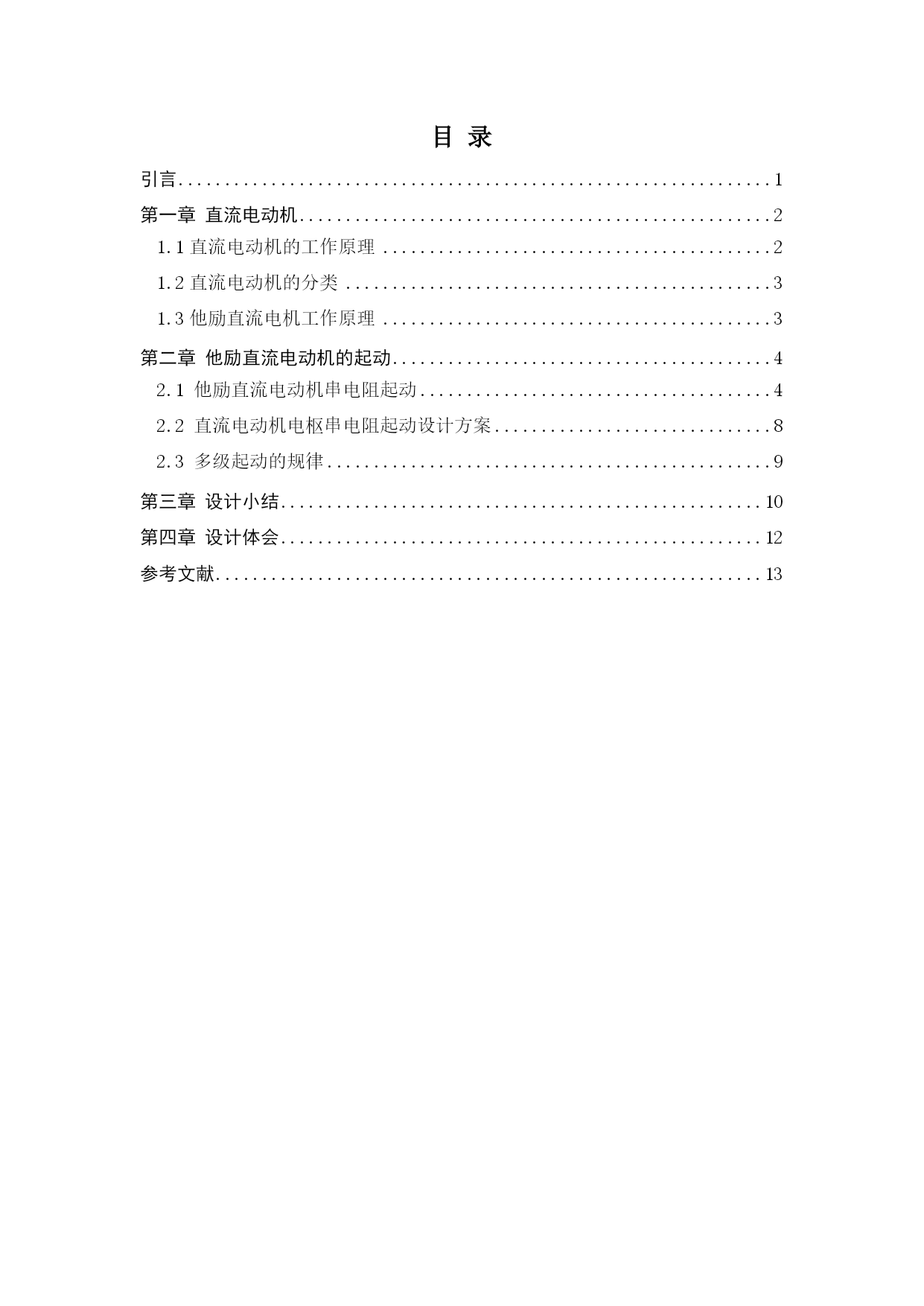

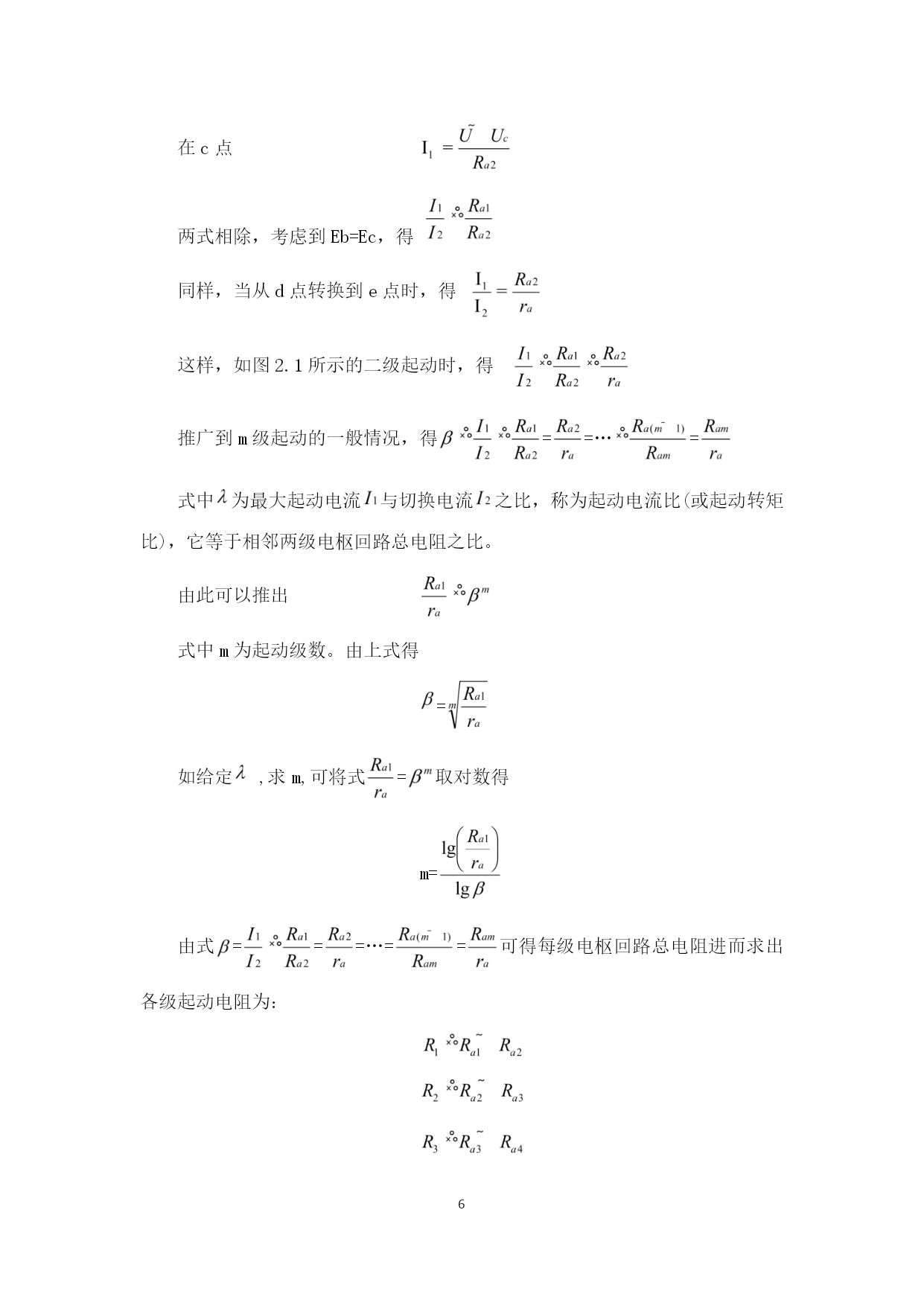

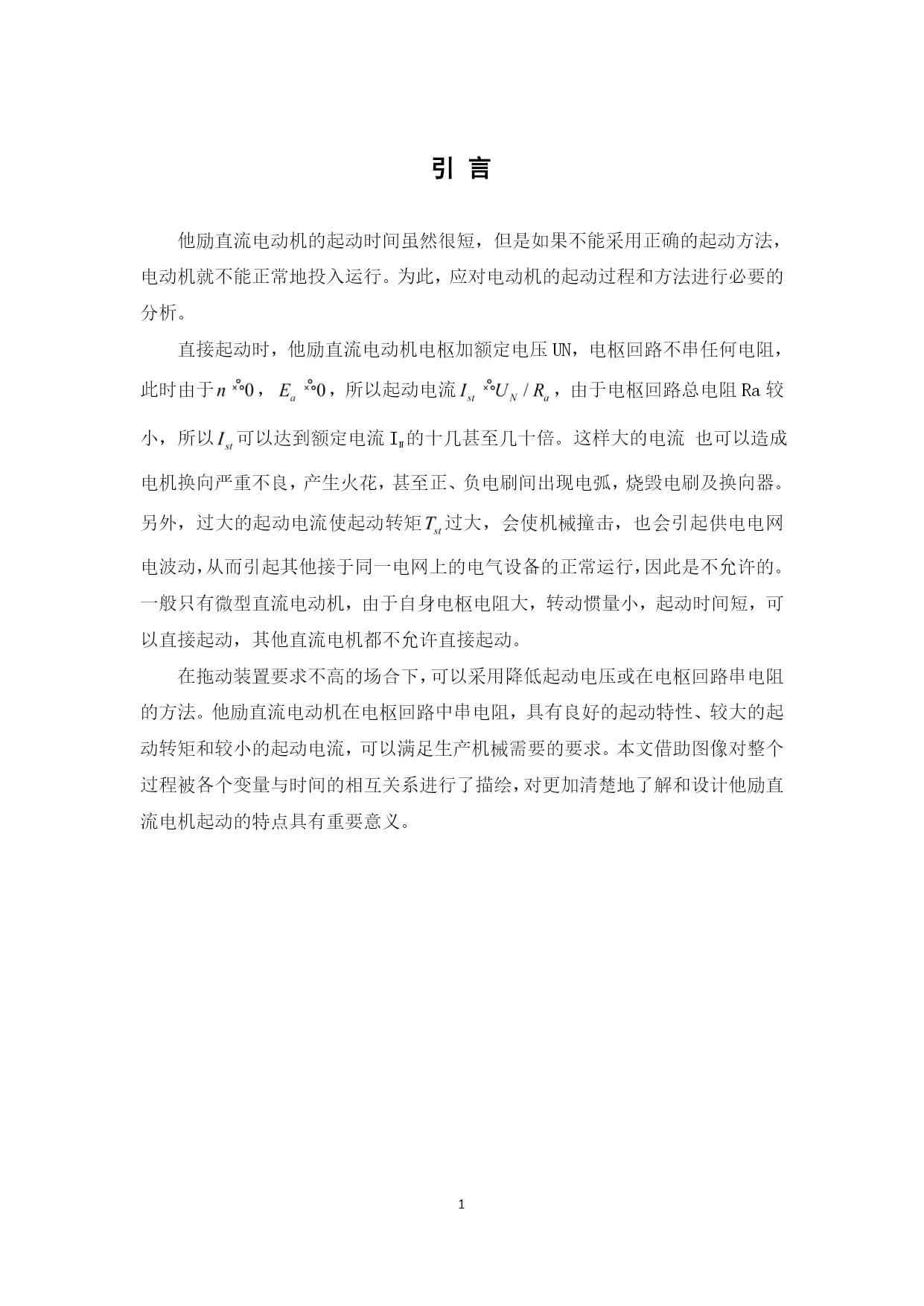

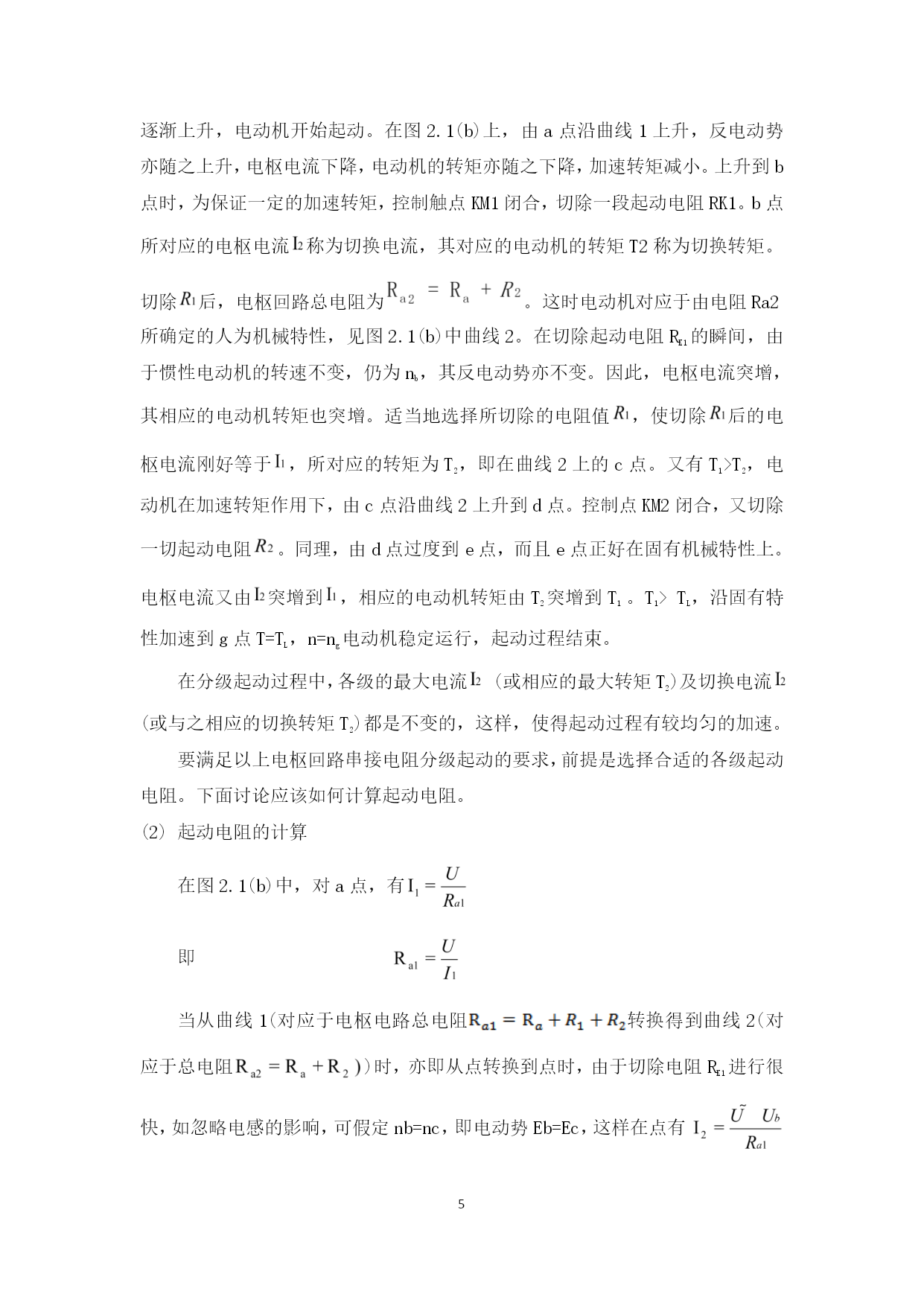

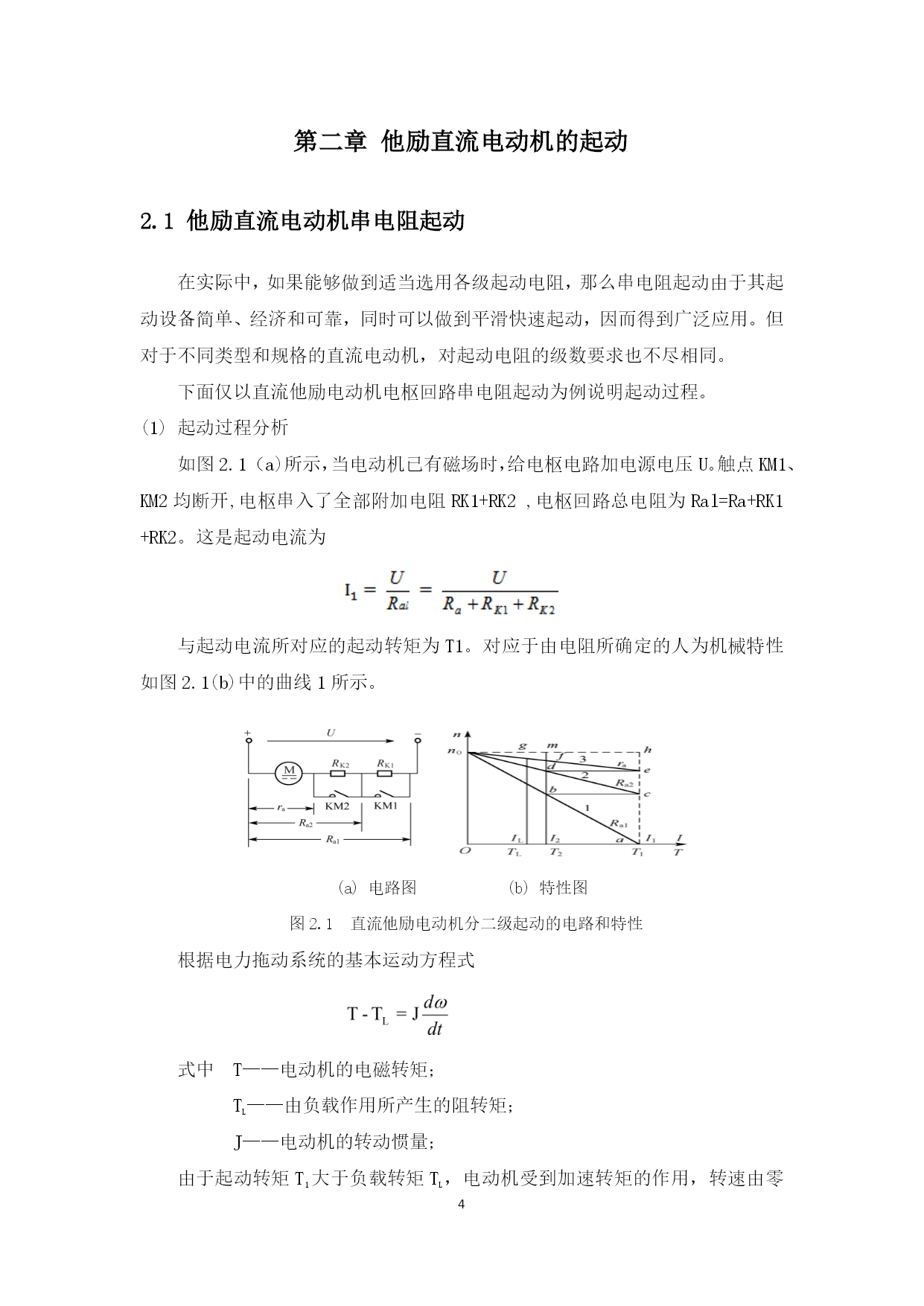

指导教师评定成绩：审定成绩：重庆邮电大学移通学院自动化系课程设计报告设计题目：他励直流电动机串电阻起动的设计学生姓名：无专业：电气工程及其自动化班级：05111202学号：20122222指导教师：设计时间：2014年12月重庆邮电大学移通自动化系制课程设计任务书一、设计题目他励直流电动机串电阻启动的设计二、设计任务某工厂有一台他励直流电动机，已知参数如下：Pan=200kw；Uan=440v；Ian=497A；nN=1500r/min；Ra=0.076Ω；采用分级启动，启动电流最大不超过2IaN,，求各段电阻值，并且求出切除电阻时的瞬时转速和电动势，并作出机械特性曲线，对启动特性进行分析。三、设计要求1、设计工作量为按要求完成设计说明书一份。2、设计必须根据进度计划按期完成。3、设计说明书必须经指导教师审查签字方可答辩。指导教师：时间：2014年12月摘要他励直流电动机起动时由于电枢感应电动势，最初起动电流,若直接起动,由于Ra很小,会十几倍甚至几十倍于额定电流,无法换向,同时也会过热,因此不能直接起动。要限制起动电流的大小可以有两种方法:降低电枢电压和电枢回路串接附加电阻。本文仅以他励直流电动机的串电阻起动为主题进行详细的阐述。在实际中，如果能够做到适当选用各级起动电阻，那么串电阻起动由于其起动设备简单、经济和可靠，同时可以做到平滑起动，因而得到广泛应用。但对于不同类型和规格的直流电动机，对起动电阻的级数要求也不尽相同。关键词：他励直流电动机；起动电流；串电阻起动；目录TOC\o"1-3"\h\z\uHYPERLINK\l"_Toc407363882"引言PAGEREF_Toc407363882\h1HYPERLINK\l"_Toc407363883"第一章直流电动机PAGEREF_Toc407363883\h2HYPERLINK\l"_Toc407363884"1.1直流电动机的工作原理PAGEREF_Toc407363884\h2HYPERLINK\l"_Toc407363885"1.2直流电动机的分类PAGEREF_Toc407363885\h3HYPERLINK\l"_Toc407363886"1.3他励直流电机工作原理PAGEREF_Toc407363886\h3HYPERLINK\l"_Toc407363887"第二章他励直流电动机的起动PAGEREF_Toc407363887\h4HYPERLINK\l"_Toc407363888"2.1他励直流电动机串电阻起动PAGEREF_Toc407363888\h4HYPERLINK\l"_Toc407363889"2.2直流电动机电枢串电阻起动设计方案PAGEREF_Toc407363889\h8HYPERLINK\l"_Toc407363890"2.3多级起动的规律PAGEREF_Toc407363890\h9HYPERLINK\l"_Toc407363891"第三章设计小结PAGEREF_Toc407363891\h10HYPERLINK\l"_Toc407363892"第四章设计体会PAGEREF_Toc407363892\h12HYPERLINK\l"_Toc407363893"参考文献PAGEREF_Toc407363893\h13PAGE\*MERGEFORMAT16引言他励直流电动机的起动时间虽然很短，但是如果不能采用正确的起动方法，电动机就不能正常地投入运行。为此，应对电动机的起动过程和方法进行必要的分析。直接起动时，他励直流电动机电枢加额定电压UN，电枢回路不串任何电阻，此时由于，，所以起动电流，由于电枢回路总电阻Ra较小，所以可以达到额定电流IN的十几甚至几十倍。这样大的电流也可以造成电机换向严重不良，产生火花，甚至正、负电刷间出现电弧，烧毁电刷及换向器。另外，过大的起动电流使起动转矩过大，会使机械撞击，也会引起供电电网电波动，从而引起其他接于同一电网上的电气设备的正常运行，因此是不允许的。一般只有微型直流电动机，由于自身电枢电阻大，转动惯量小，起动时间短，可以直接起动，其他直流电机都不允许直接起动。在拖动装置要求不高的场合下，可以采用降低起动电压或在电枢回路串电阻的方法。他励直流电动机在电枢回路中串电阻，具有良好的起动特性、较大的起动转矩和较小的起动电流，可
