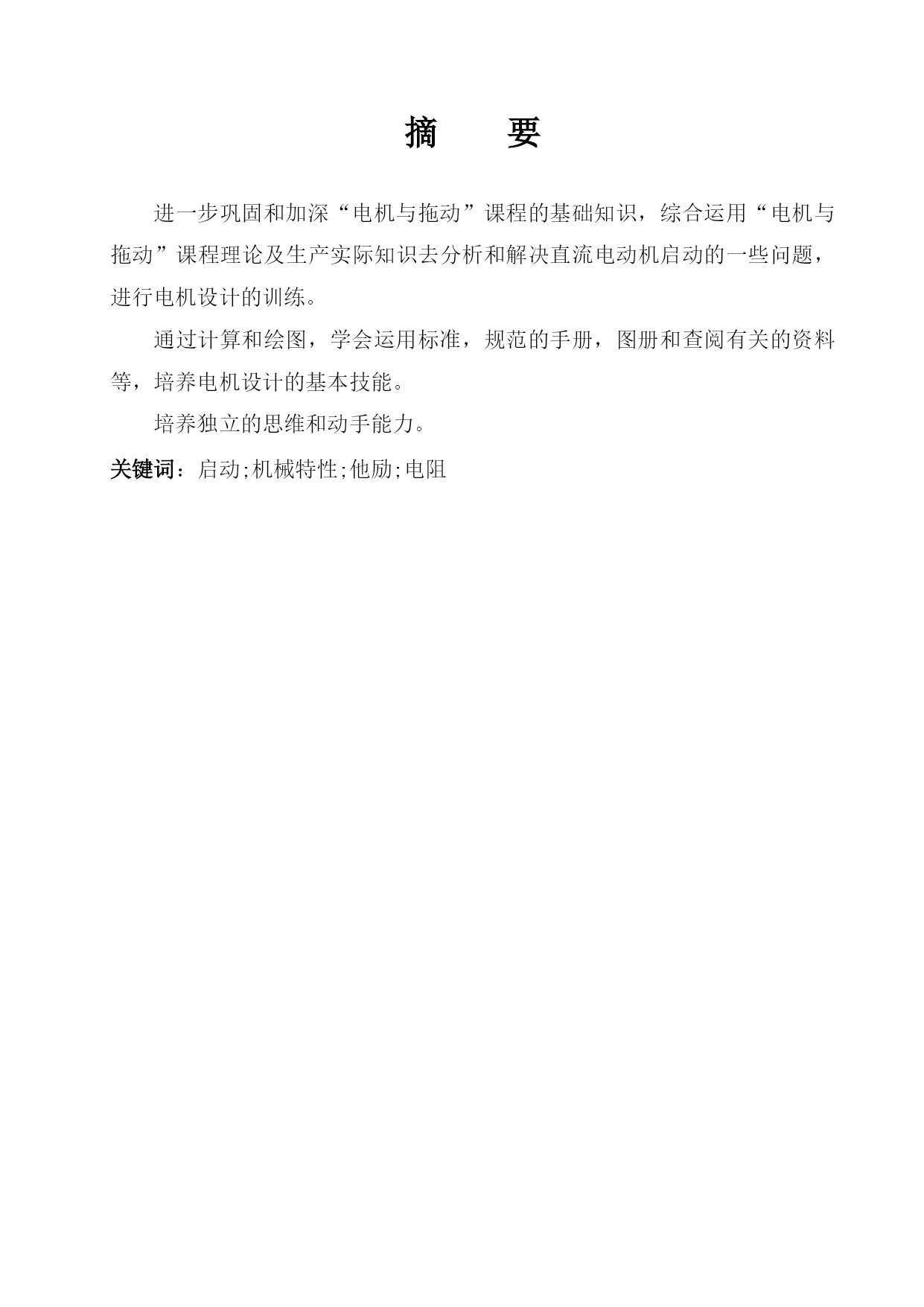

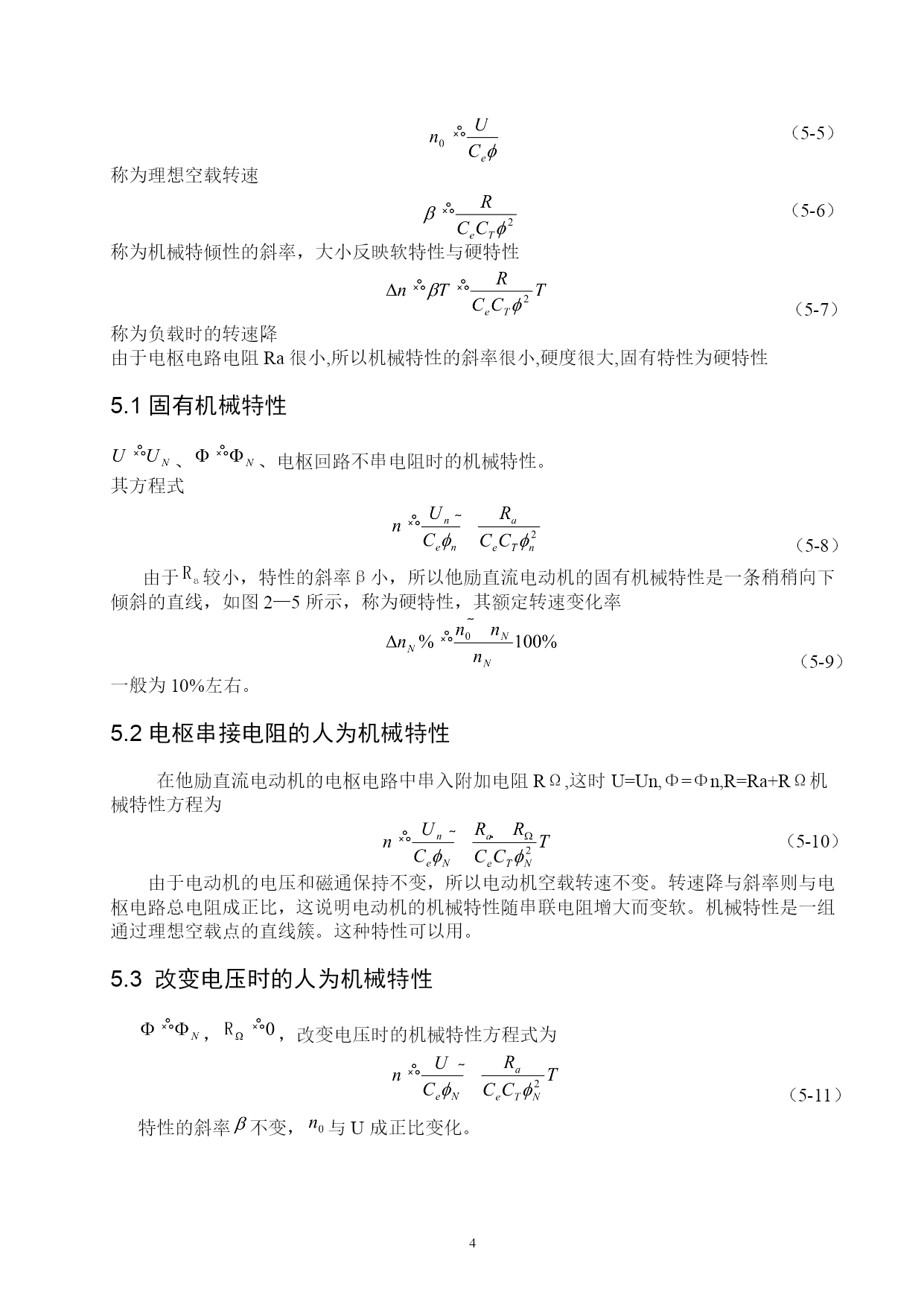

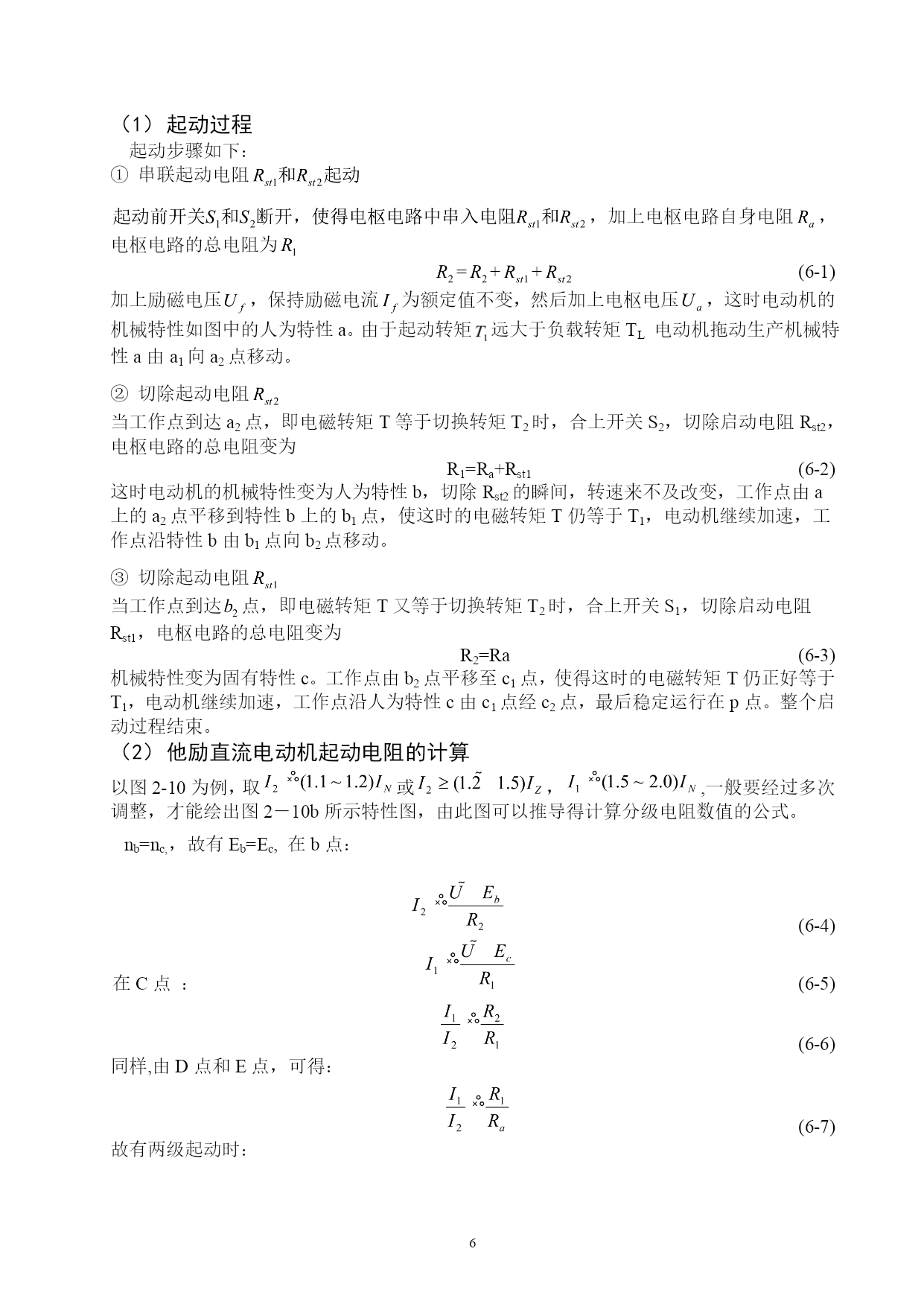

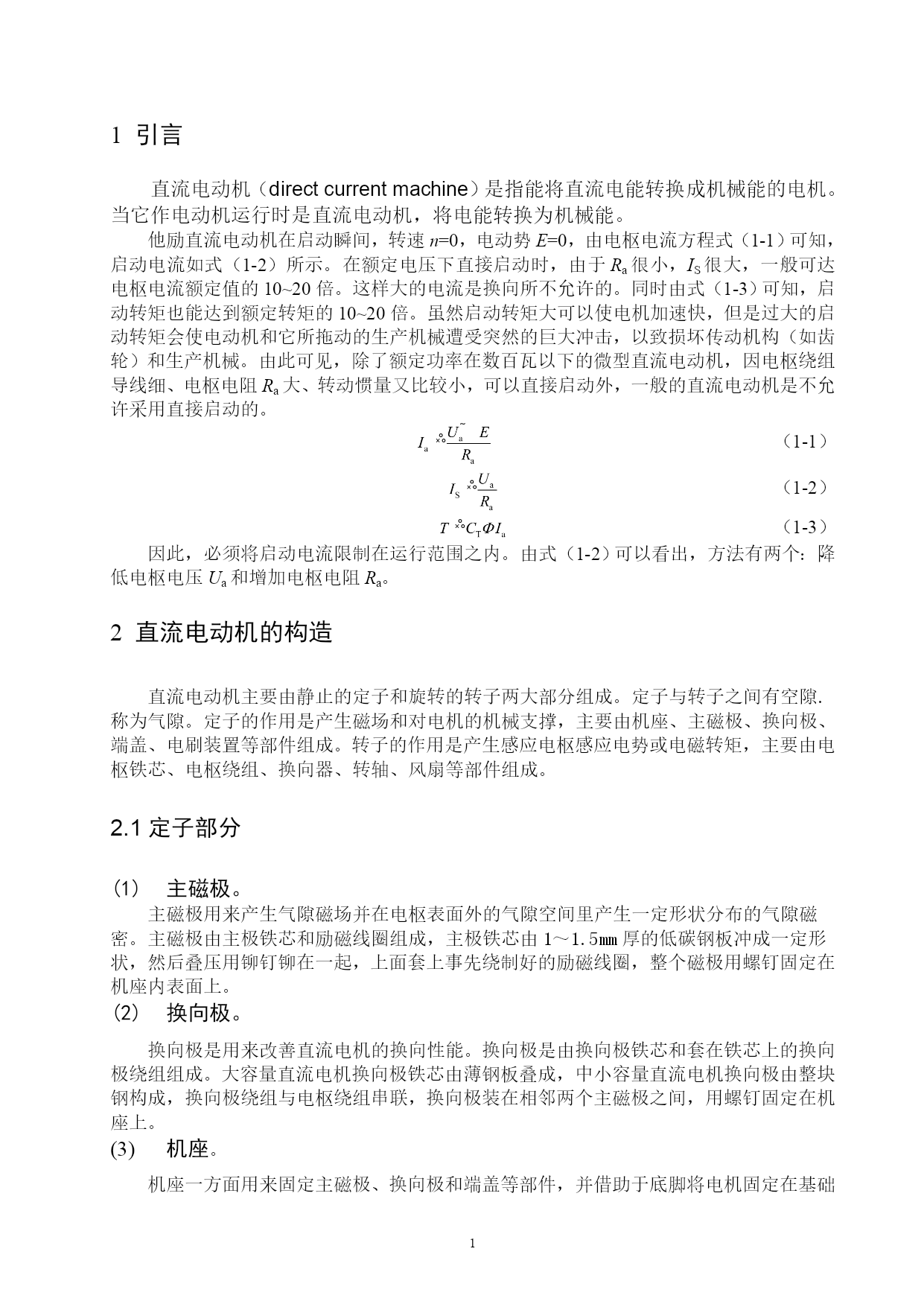

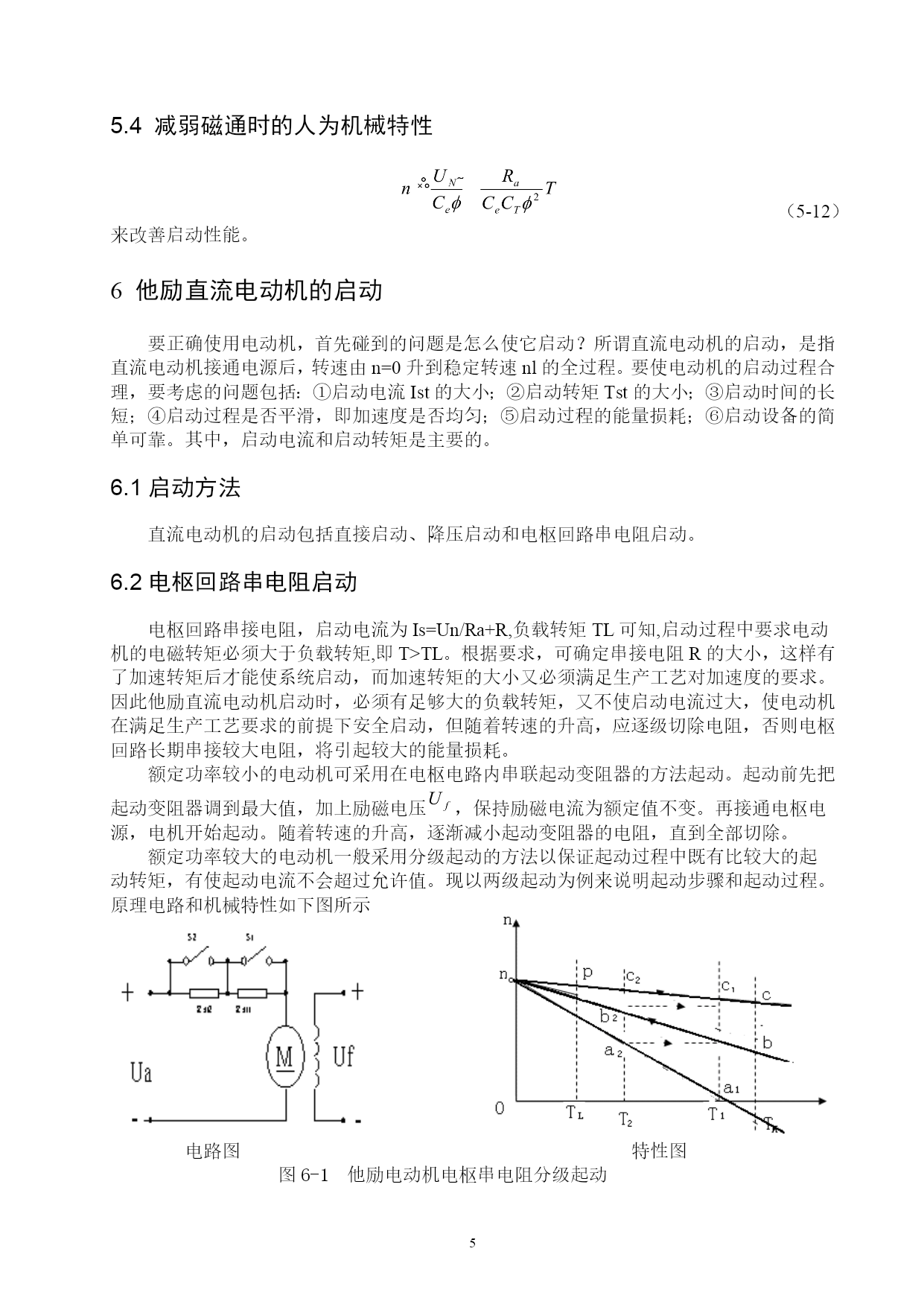

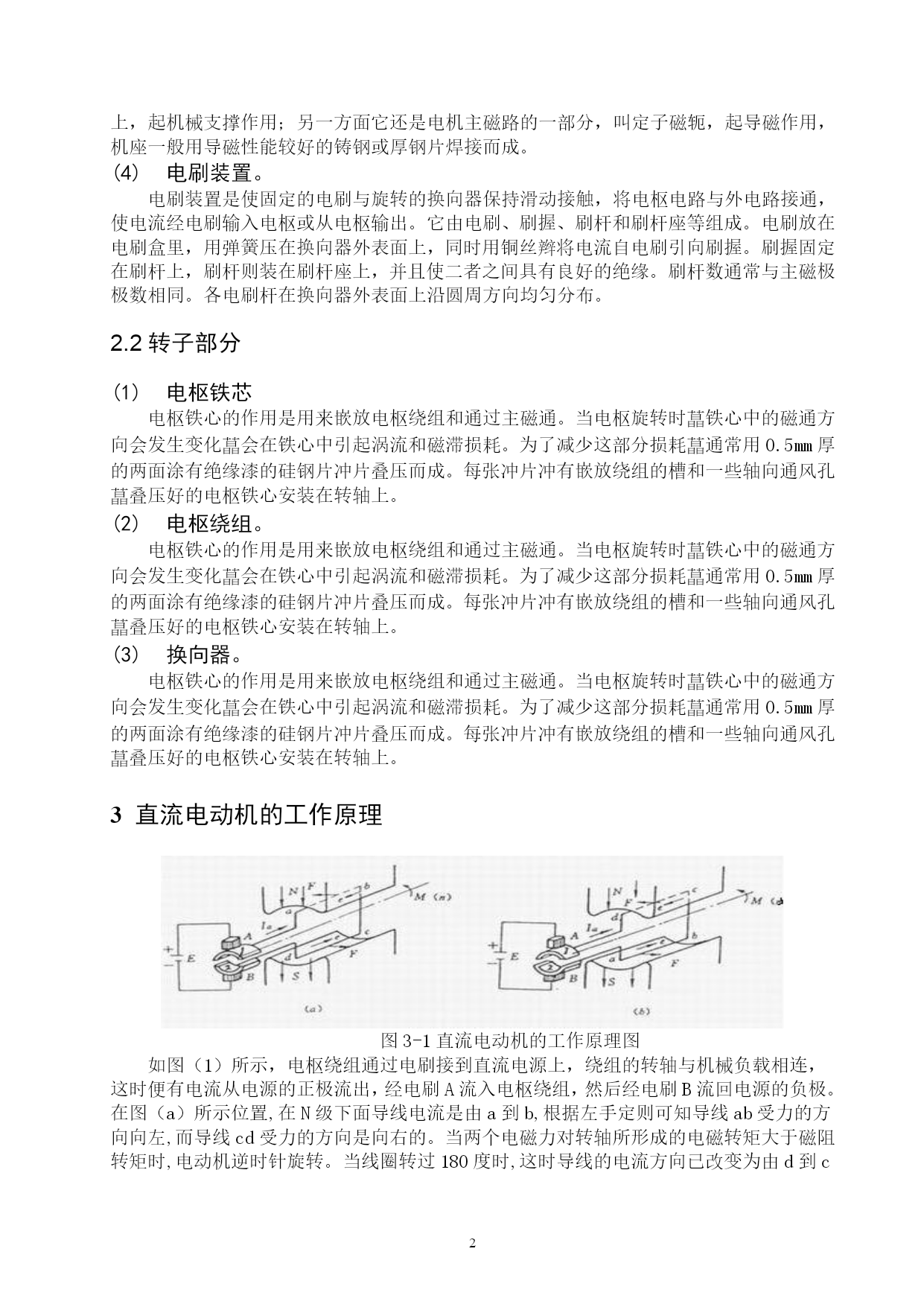

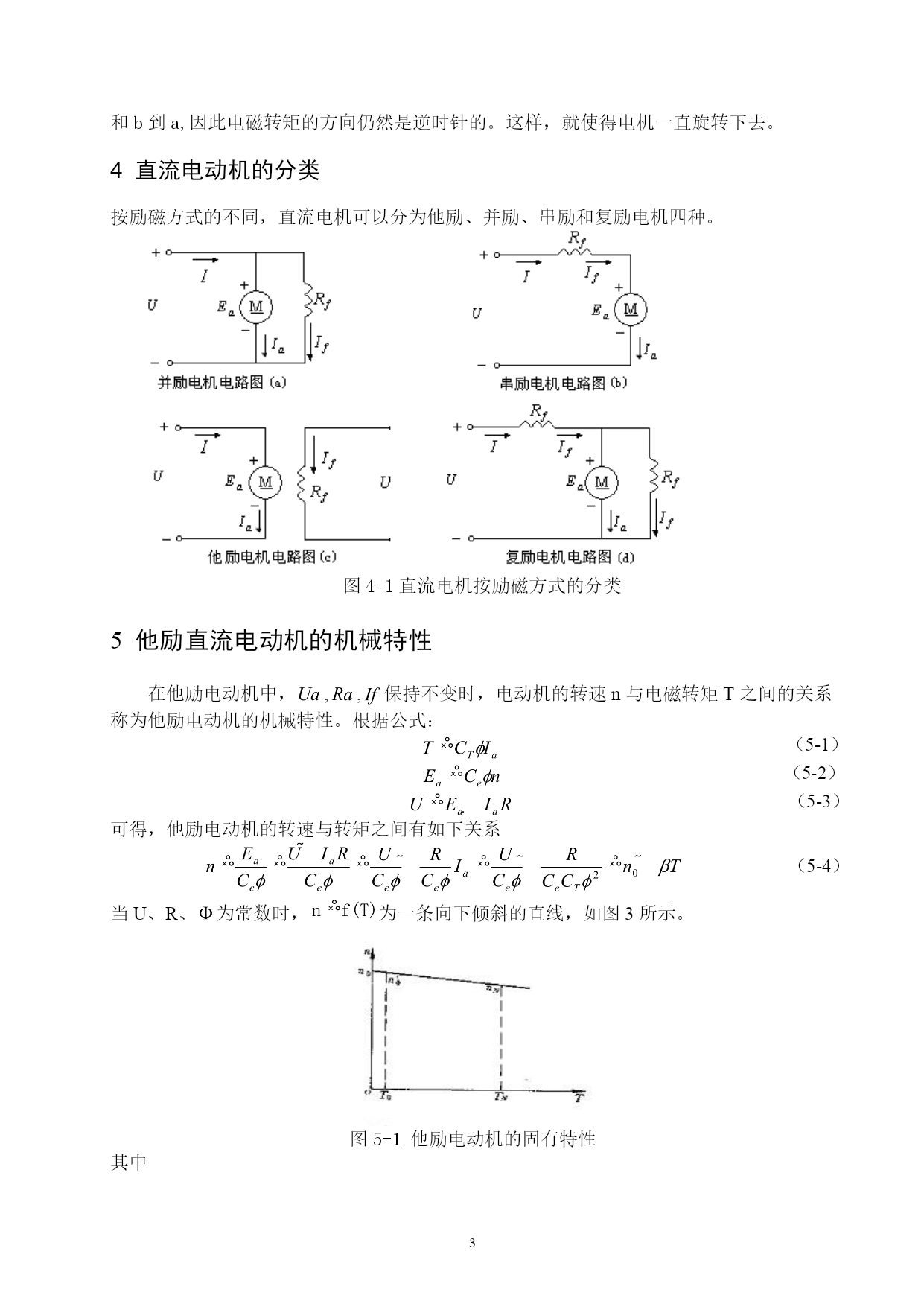

《电机与拖动》课程设计设计题目：他励直流电动机的启动院（系、部）：电气与控制工程学院专业班级：姓名：学号：课程设计任务书一、设计题目直流电动机的启动二、设计任务1，了解直流电动机的结构2，掌握直流电动机的动作原理3，掌握直流电动机的串联启动三、设计计划电机与拖动课程设计共计1周内完成：1、第1～2天查资料,熟悉题目；2、第3～5天方案分析,具体按步骤进行设计及整理设计说明书；3、第6天准备答辩；4、第7天答辩。四、设计要求1、设计工作量为完成设计说明书一份；2、设计必须根据进度计划按期完成；3、设计说明书必须经指导教师审查签字方可答辩。指导教师：教研室主任：时间：2013年6月24日摘要进一步巩固和加深“电机与拖动”课程的基础知识，综合运用“电机与拖动”课程理论及生产实际知识去分析和解决直流电动机启动的一些问题，进行电机设计的训练。通过计算和绘图，学会运用标准，规范的手册，图册和查阅有关的资料等，培养电机设计的基本技能。培养独立的思维和动手能力。关键词：启动;机械特性;他励;电阻目录TOC\o"1-3"\h\z\uHYPERLINK\l"_Toc360482290"1引言PAGEREF_Toc360482290\h1HYPERLINK\l"_Toc360482291"2直流电动机的构造PAGEREF_Toc360482291\h1HYPERLINK\l"_Toc360482292"2.1定子部分PAGEREF_Toc360482292\h1HYPERLINK\l"_Toc360482293"2.2转子部分PAGEREF_Toc360482293\h2HYPERLINK\l"_Toc360482294"3直流电动机的工作原理PAGEREF_Toc360482294\h2HYPERLINK\l"_Toc360482295"4直流电动机的分类PAGEREF_Toc360482295\h3HYPERLINK\l"_Toc360482296"5他励直流电动机的机械特性PAGEREF_Toc360482296\h3HYPERLINK\l"_Toc360482297"5.1固有机械特性PAGEREF_Toc360482297\h4HYPERLINK\l"_Toc360482298"5.2电枢串接电阻的人为机械特性PAGEREF_Toc360482298\h4HYPERLINK\l"_Toc360482299"5.3改变电压时的人为机械特性PAGEREF_Toc360482299\h4HYPERLINK\l"_Toc360482300"5.4减弱磁通时的人为机械特性PAGEREF_Toc360482300\h5HYPERLINK\l"_Toc360482301"6他励直流电动机的启动PAGEREF_Toc360482301\h5HYPERLINK\l"_Toc360482302"6.1启动方法PAGEREF_Toc360482302\h5HYPERLINK\l"_Toc360482303"6.2电枢回路串电阻启动PAGEREF_Toc360482303\h5HYPERLINK\l"_Toc360482304"7设计方案PAGEREF_Toc360482304\h7HYPERLINK\l"_Toc360482305"8结论PAGEREF_Toc360482305\h9HYPERLINK\l"_Toc360482307"参考文献PAGEREF_Toc360482307\h111引言直流电动机（directcurrentmachine）是指能将直流电能转换成机械能的电机。当它作电动机运行时是直流电动机，将电能转换为机械能。他励直流电动机在启动瞬间，转速n=0，电动势E=0，由电枢电流方程式（1-1）可知，启动电流如式（1-2）所示。在额定电压下直接启动时，由于Ra很小，IS很大，一般可达电枢电流额定值的10~20倍。这样大的电流是换向所不允许的。同时由式（1-3）可知，启动转矩也能达到额定转矩的10~20倍。虽然启动转矩大可以使电机加速快，但是过大的启动转矩会使电动机和它所拖动的生产机械遭受突然的巨大冲击，以致损坏传动机构（如齿轮）和生产机械。由此可见，除了额定功率在数百瓦以下的微型直流电动机，因电枢绕组导线细、电枢电阻Ra大、转动惯量又比较小，可以直接启动外，一
