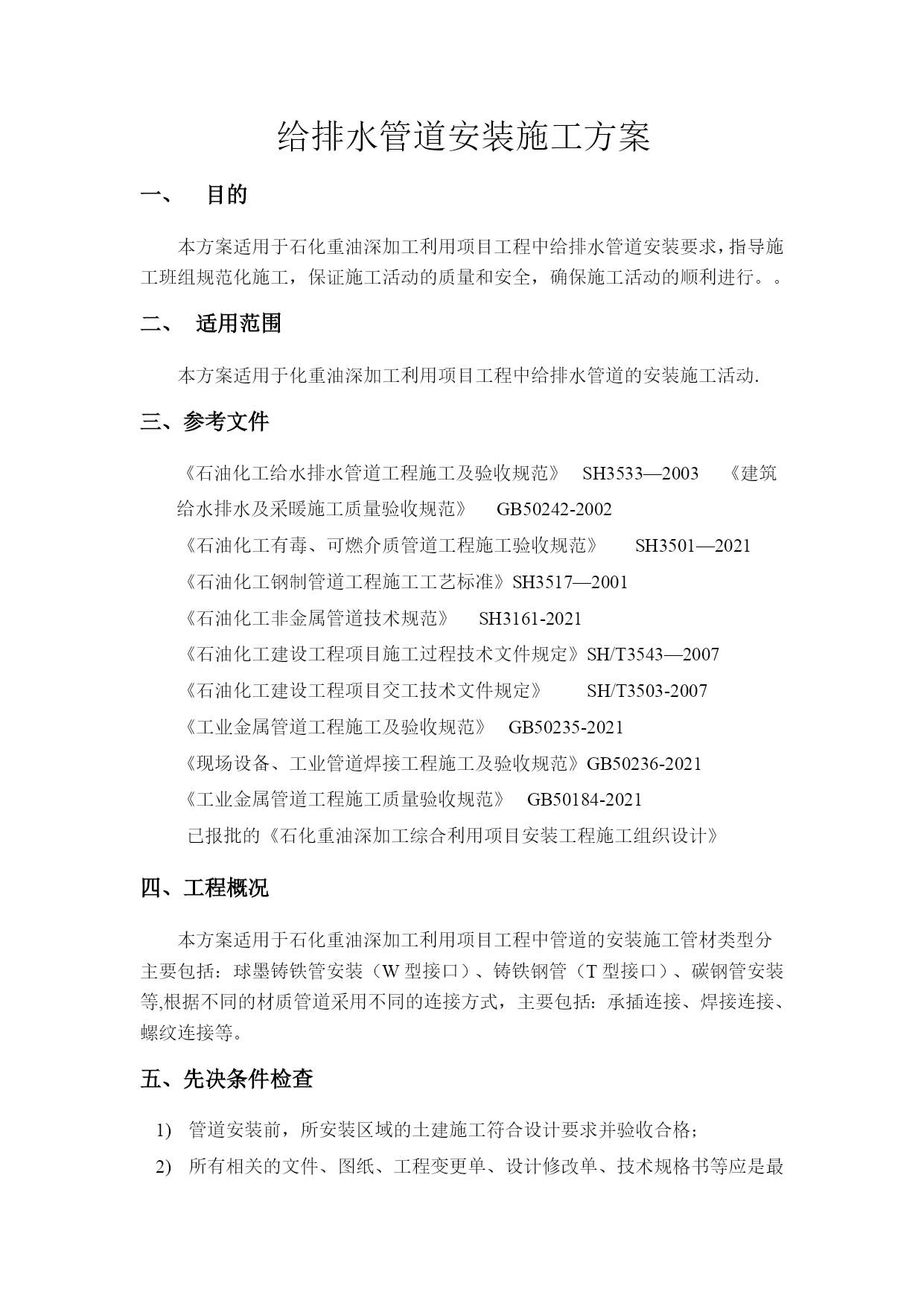

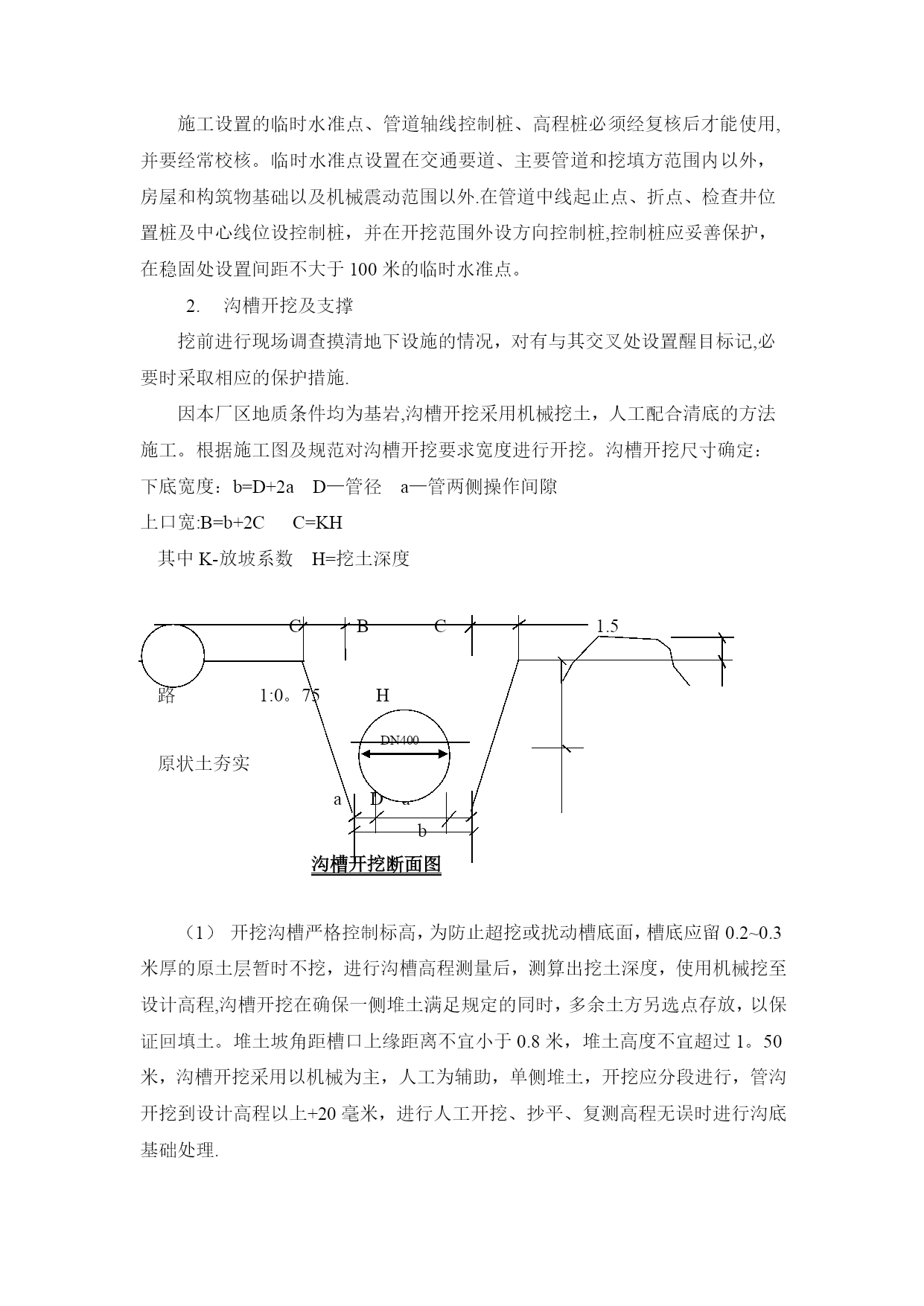

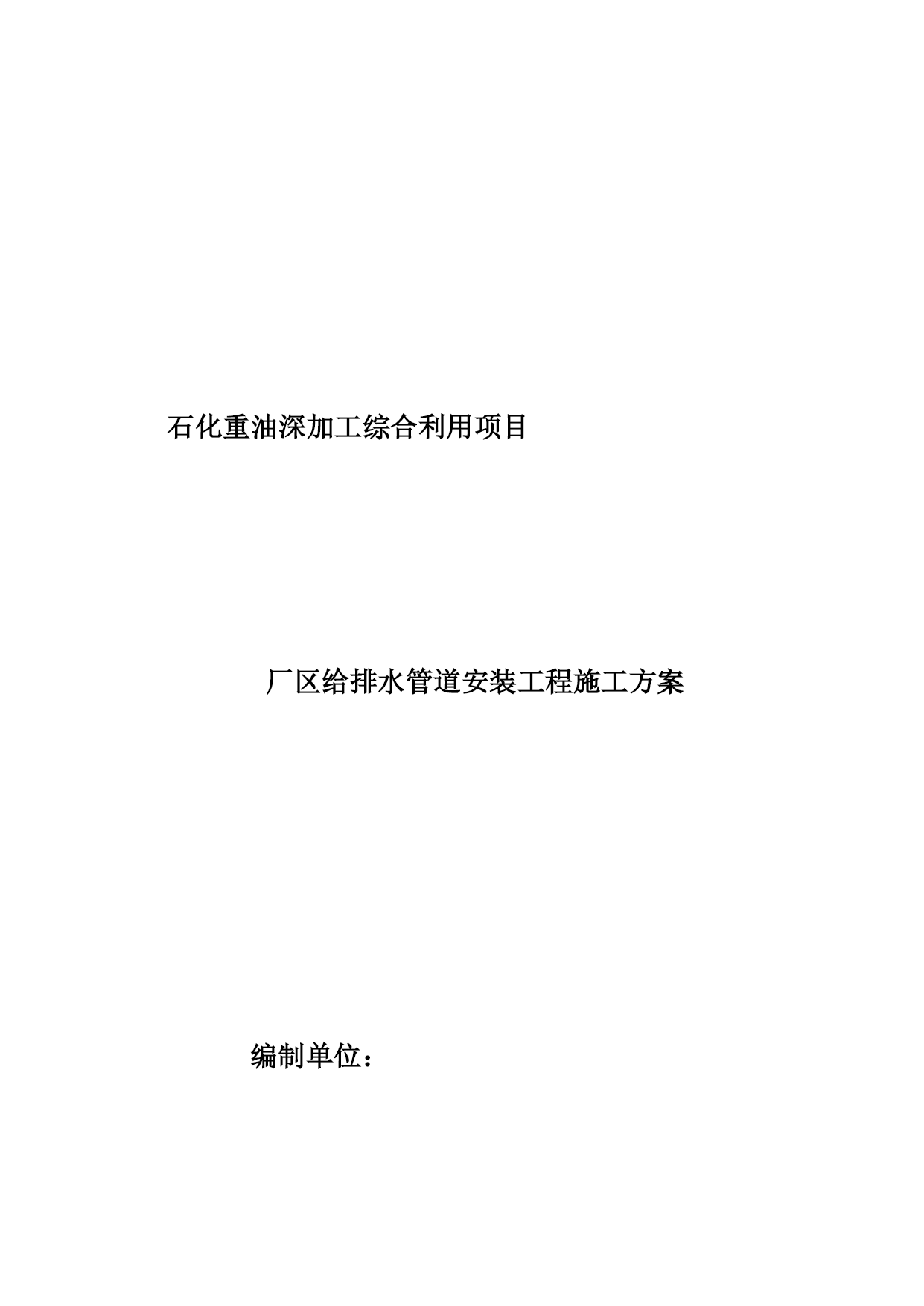

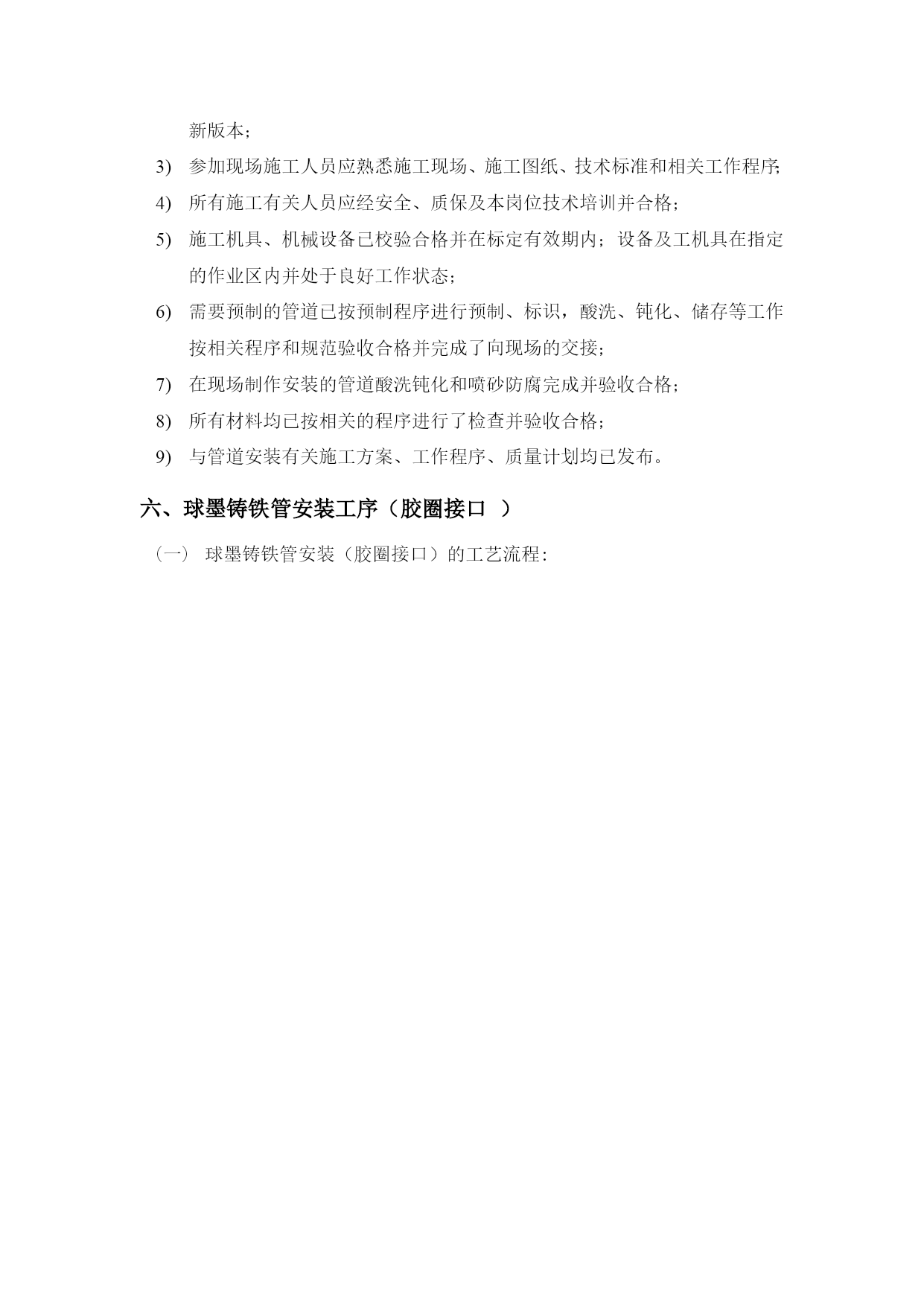

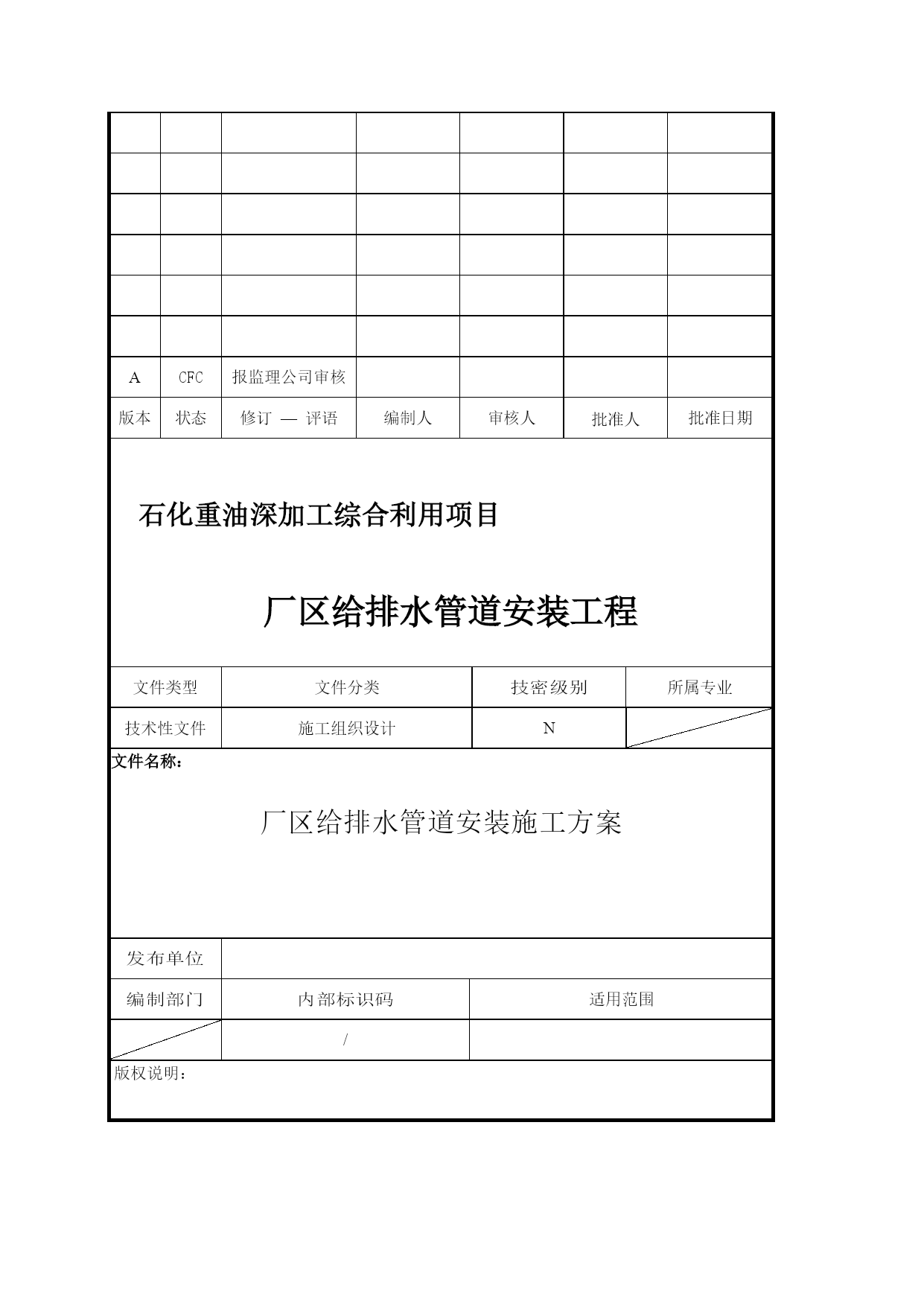

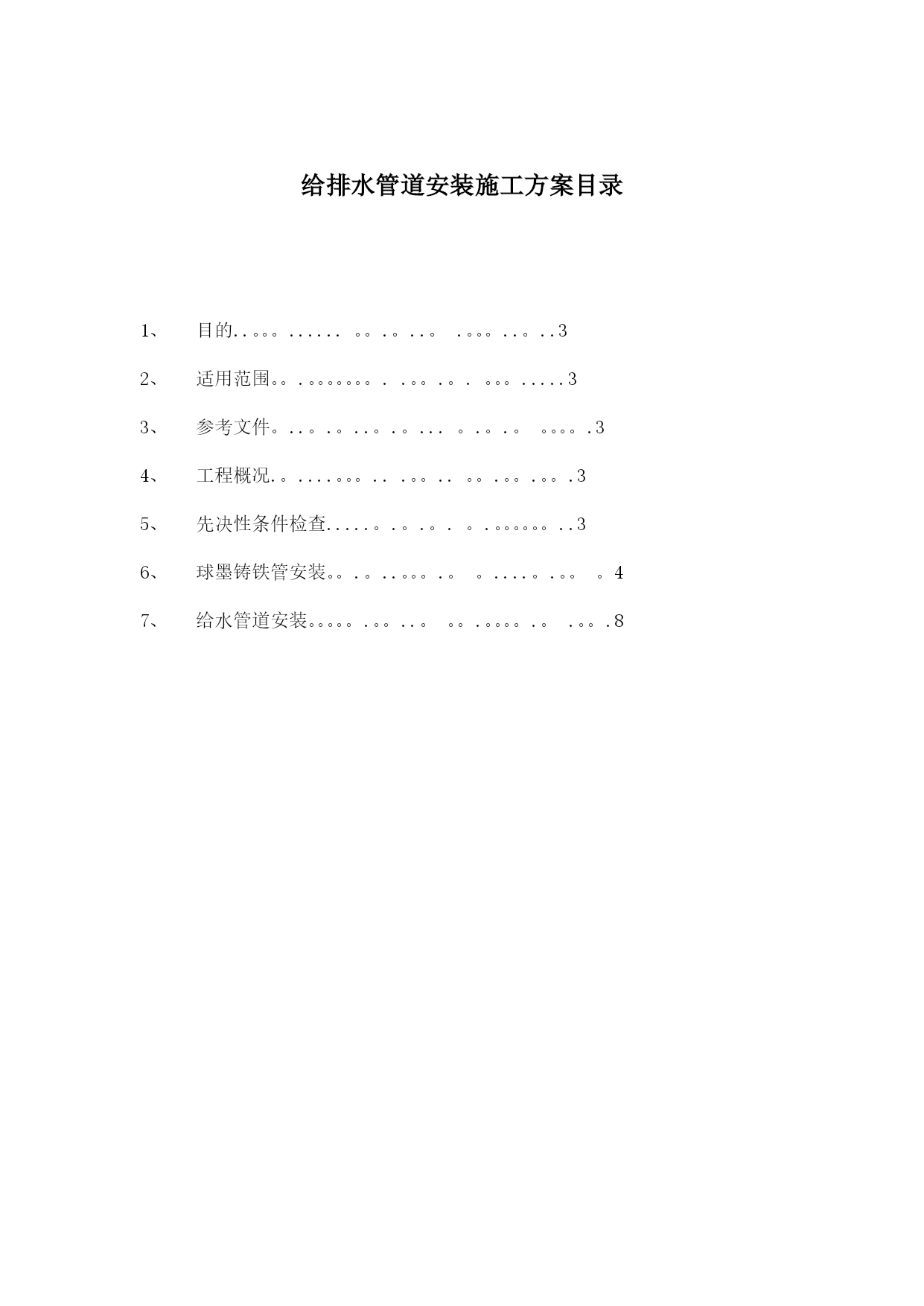

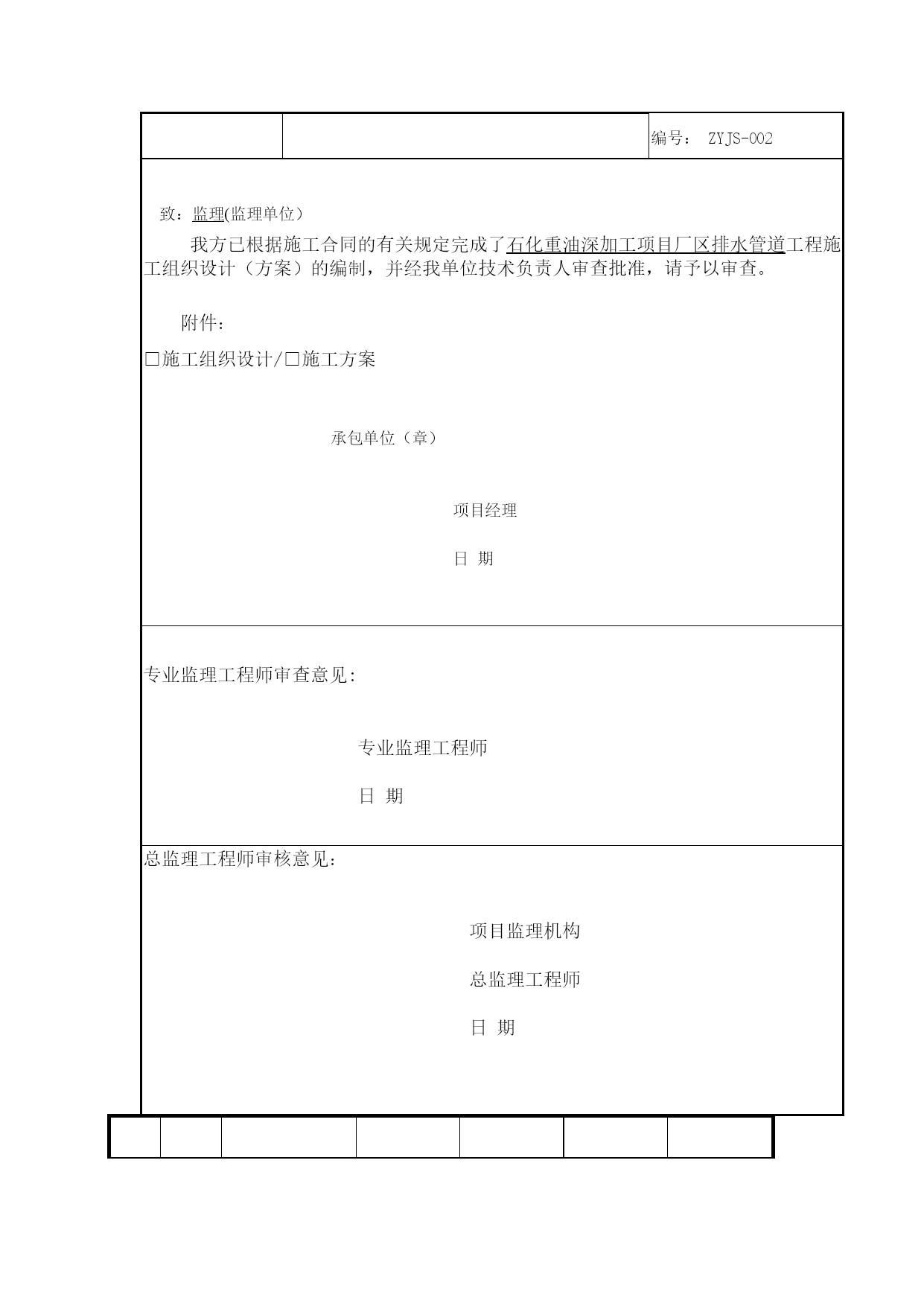

石化单位给排水管道安装施工方案(超详细)实用文档(实用文档，可以直接使用，可编辑优秀版资料，欢迎下载）SH/T3903-A.2施工组织设计（方案）报审表工程名称:系统管道、设备安装工程编号：ZYJS-002致：监理(监理单位）我方已根据施工合同的有关规定完成了石化重油深加工项目厂区排水管道工程施工组织设计（方案）的编制，并经我单位技术负责人审查批准，请予以审查。附件：□施工组织设计/□施工方案承包单位（章）项目经理日期专业监理工程师审查意见:专业监理工程师日期总监理工程师审核意见：项目监理机构总监理工程师日期ACFC报监理公司审核版本状态修订—评语编制人审核人批准人批准日期石化重油深加工综合利用项目厂区给排水管道安装工程文件类型文件分类技密级别所属专业技术性文件施工组织设计N文件名称：厂区给排水管道安装施工方案发布单位编制部门内部标识码适用范围/版权说明：石化重油深加工综合利用项目厂区给排水管道安装工程施工方案编制单位：给排水管道安装施工方案目录目的..。。。......。。.。..。.。。。..。..3适用范围。。.。。。。。。。..。。.。.。。。.....3参考文件。..。.。..。.。...。.。.。。。。。.3工程概况.。....。。。...。。..。。.。。.。。.3先决性条件检查.....。.。.。.。.。。。。。。..3球墨铸铁管安装。。.。..。。。.。。....。.。。。4给水管道安装。。。。。.。。..。。。.。。。。.。.。。.8给排水管道安装施工方案目的本方案适用于石化重油深加工利用项目工程中给排水管道安装要求，指导施工班组规范化施工，保证施工活动的质量和安全，确保施工活动的顺利进行。。适用范围本方案适用于化重油深加工利用项目工程中给排水管道的安装施工活动.三、参考文件《石油化工给水排水管道工程施工及验收规范》SH3533—2003《建筑给水排水及采暖施工质量验收规范》GB50242-2002《石油化工有毒、可燃介质管道工程施工验收规范》SH3501—2021《石油化工钢制管道工程施工工艺标准》SH3517—2001《石油化工非金属管道技术规范》SH3161-2021《石油化工建设工程项目施工过程技术文件规定》SH/T3543—2007《石油化工建设工程项目交工技术文件规定》SH/T3503-2007《工业金属管道工程施工及验收规范》GB50235-2021《现场设备、工业管道焊接工程施工及验收规范》GB50236-2021《工业金属管道工程施工质量验收规范》GB50184-2021已报批的《石化重油深加工综合利用项目安装工程施工组织设计》四、工程概况本方案适用于石化重油深加工利用项目工程中管道的安装施工管材类型分主要包括：球墨铸铁管安装（W型接口）、铸铁钢管（T型接口）、碳钢管安装等,根据不同的材质管道采用不同的连接方式，主要包括：承插连接、焊接连接、螺纹连接等。五、先决条件检查管道安装前，所安装区域的土建施工符合设计要求并验收合格；所有相关的文件、图纸、工程变更单、设计修改单、技术规格书等应是最新版本；参加现场施工人员应熟悉施工现场、施工图纸、技术标准和相关工作程序；所有施工有关人员应经安全、质保及本岗位技术培训并合格；施工机具、机械设备已校验合格并在标定有效期内；设备及工机具在指定的作业区内并处于良好工作状态；需要预制的管道已按预制程序进行预制、标识，酸洗、钝化、储存等工作按相关程序和规范验收合格并完成了向现场的交接；在现场制作安装的管道酸洗钝化和喷砂防腐完成并验收合格；所有材料均已按相关的程序进行了检查并验收合格；与管道安装有关施工方案、工作程序、质量计划均已发布。六、球墨铸铁管安装工序（胶圈接口）球墨铸铁管安装（胶圈接口）的工艺流程:测量放线开槽铺砂、下管清理管膛、管口套胶圈安管、撞口胸腔还土井室浇筑串水、试压管道阀门、管件安装二次回填土管道冲洗、消毒竣工验收试压检验做背后支撑封堵管道检查对口间隙铸铁管质量检查沟槽验收测量放线按照批准的设计施工图，根据甲方现场交桩,依据施工图纸对管位和高程进行实测、复核，准确无误后，就近引测，监时高程点及管位控制桩，并逐一编号，其间距不超过200米，闭合差不大于±L（毫米）,L为施工水准测量公里数（单位：米）.经甲方现场代表和监理验线合格后，方可进行沟槽开挖。沟槽开挖（备注：该工序有土建单位负责完成,安装单位协助)建立临时水准点和测定管道中线施工设置的临时水准点、
