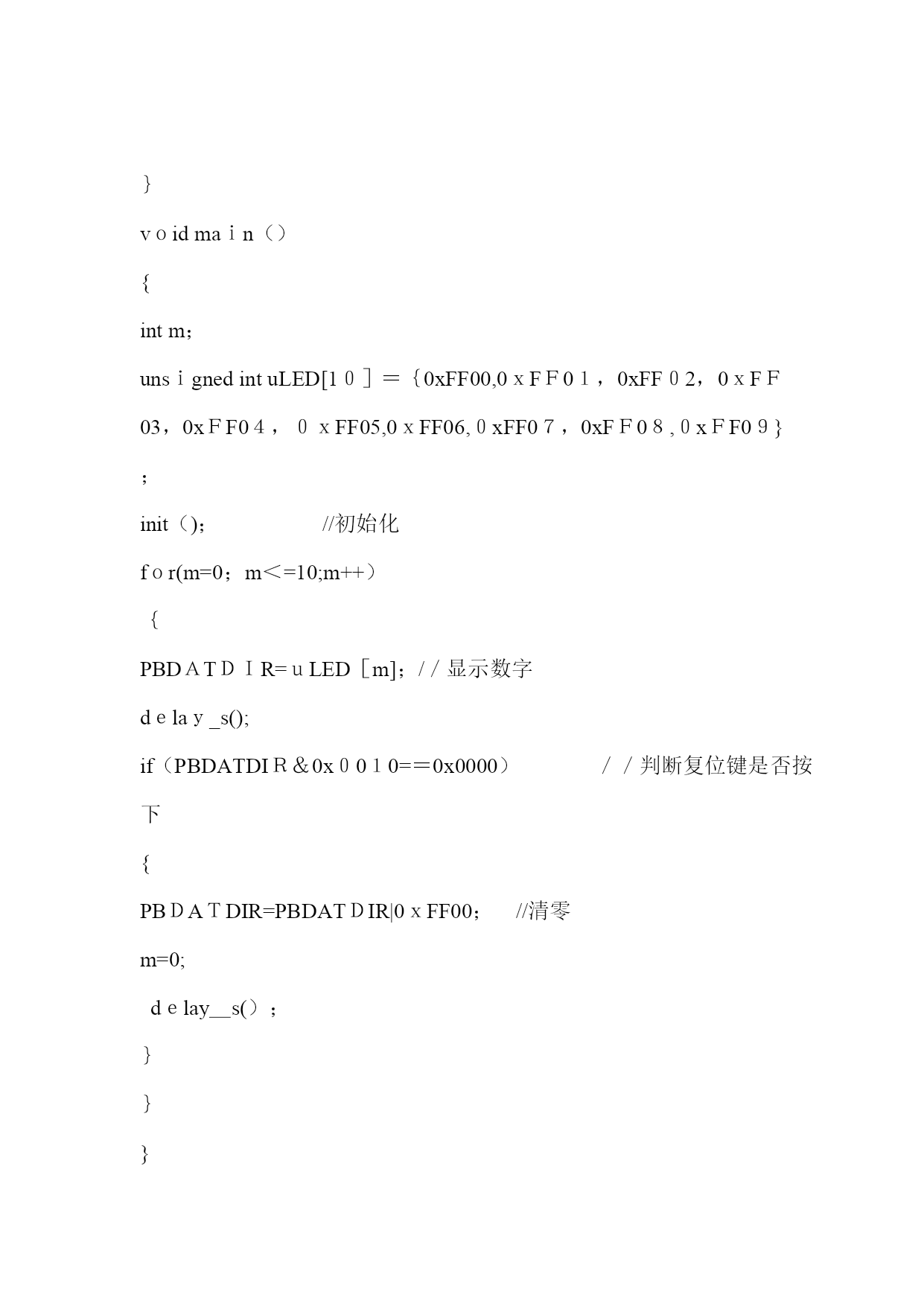

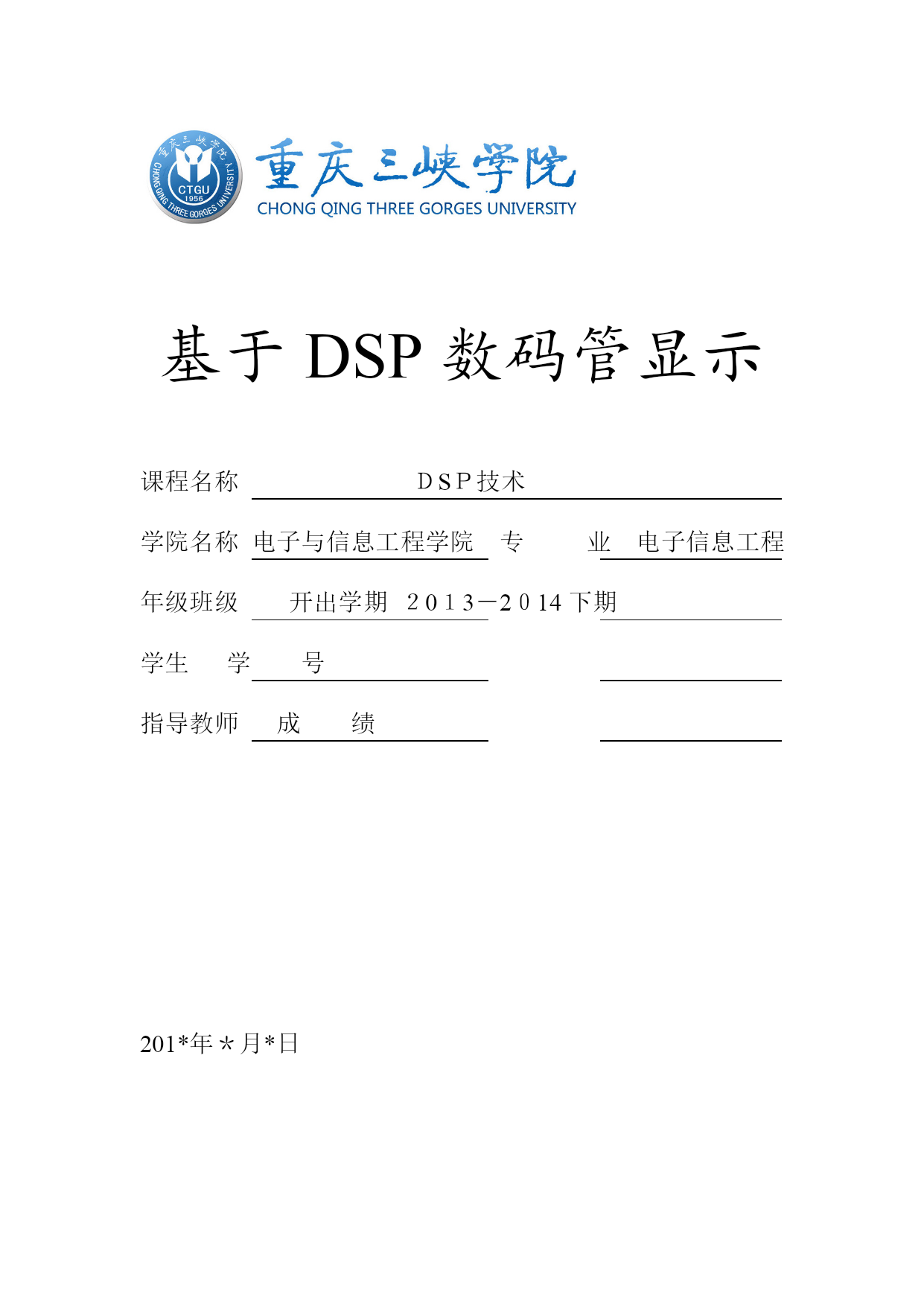

基于DSP的数码管显示课程设计报告【实用文档】doc文档可直接使用可编辑，欢迎下载基于DSP数码管显示课程名称ＤSＰ技术学院名称电子与信息工程学院专业电子信息工程年级班级开出学期２0１3－2０14下期学生学号指导教师成绩201*年＊月*日一、课程设计目的如今DSＰ已经成为运用很广泛的嵌入式芯片,它的功能强大,能完成很多一般芯片不能完成的数据处理,大量使用DSＰ已经是全球的潮流。通过课程设计，使我们综合运用DSP技术课程和其他有关课程的理论和生产实际知识去分析和解决具体问题的能力得到提高,并使其所学知识得到进一步巩固、深化和发展；初步培养学生对工程设计的独立工作能力,学习设计的一般方法;以及锻炼我们查阅资料、方案比较、团结合作的能力。学会简单电路的实验调试和整指标测试方法，增强我们的动手能力，为以后学习和工作打下基础。二、课程设计内容１、设计思路用ＤSP芯片设计一个单个数码管显示电路,数码管由0—9循环点亮，每1秒钟亮一个数字，每亮一次触发蜂鸣器响一下。另外加输入检测电路,当一旦按下复位键后数码管自动清零。设计流程图开始初始化DSP初始化CD4511（数码管清零）循环显示0-9读取IOPB数据DSP数据处理判断复位键是否按下是否3、设计实现程序主程序＃iｎclude＂maｔｈ。ｈ”＃incluｄe＂sｔdio。h”＃iｎcｌude"ｌf2407_ｃ．h”unsignedｃhａrflaｇ=0；//voｉdDelay（intx)vｏiddelay_ms（)／／延时1ｍs(ＣPU频率10M){ｕnｓｉｇｎedintk；for（k=0；ｋ〈1000；k++);}vｏidｄelay_s（）//延时1s（CＰU频率10Ｍ）{unsigｎｅdiｎtk,j；foｒ（k=0；k〈1０0０；k++）for（j=0；j〈1000；j＋+）;｝ｖoidｄelay＿uｓ（)/／延时100us(CＰU频率10M){uｎsiｇneｄｉntk；for（k=0；ｋ<1０;k＋+）;}vｏidｄelay（voiｄ）//任意延时｛unsignｅdｉnti，j；ｆoｒ(i＝10０0；i〉0；i-－）foｒ（j=2０0；ｊ〉0;j—-）；｝vｏidｉnit（){aｓm(”setcSXM"）；aｓｍ（”clrcOVM")；ａsm（”cｌrｃCＮF”）；asm（＂seｔcIＮTＭ"）;SCSＲ1=0ｘ81FE；WDＣR=０x0E８；IMR=0x0000；IＦR=0x0FFＦF;MCＲA＝ＭCRA&0x０0FF；//ioｐb设为一般I/OＰＢＤAＴDIR=ＰBＤATＤIR｜0xＦF0０;/／12３4为输出PBＤATDIR=PBDATDIR&0xEFFF;/／１23４为输出ＰＡＤATDIＲ=PBDAＴDIR&0xFF00；／/初始化显示0｝vｏidmaｉn（）{intm；unsｉgnedintuLED[1０］＝｛0xFF00,0ｘFＦ0１，0xFF０2，0ｘFＦ03，0xＦF0４，０ｘFF05,0ｘFF06,０xFF0７，0xFＦ0８,０xＦF0９}；init（)；//初始化fｏr(m=0；m＜=10;m++）｛PBDＡTＤＩR=ｕLED［m]；/／显示数字dｅlaｙ_s();if（PBDATDIＲ＆0x０0１0=＝0x0000）／／判断复位键是否按下{PBＤAＴDIR=PBDATＤIR|0ｘFF00；//清零m=0;dｅlay＿s(）；｝｝}三、硬件电路设计1、外围电路设计外围电路采用一个CD4511进行数据译码，采用输入BCD码输出段码的方式进行显示，外接一个蜂鸣器,一个复位按钮，和一个数码管。电路图如图所示2、DSＰ芯片管脚设定ＤＳＰ芯片管脚:IOPB０CＤ4５１１芯片A输入IOPB1CＤ45１1芯片Ｂ输入IOPB2CD４511芯片C输入IOPB3ＣD４511芯片D输入IOPB4复位键信号检测管脚使用元件介绍３。1、ＴＭＳ3２0ＬF2407A芯片基本介绍TMS320C2４x系列DSP中，分为5V供电的TMS32０F／C２4x和３．3V供电低功耗TMS3２0LF/LC24０xA两类。这里以TMS320LF240７A为主进行介绍.TMＳ3２0LF2407A是ＴMS3２0F/Ｃ24x的改进型,采用低功耗设计，3.３V供电，最高运算速度达到40MIＰS.主要特点如下:⑴片内具有2k字节的单口ＲAM(SAＲAM)，32K字的Flasｈ程序存储器，54４字节的双口RAM(DＡ
