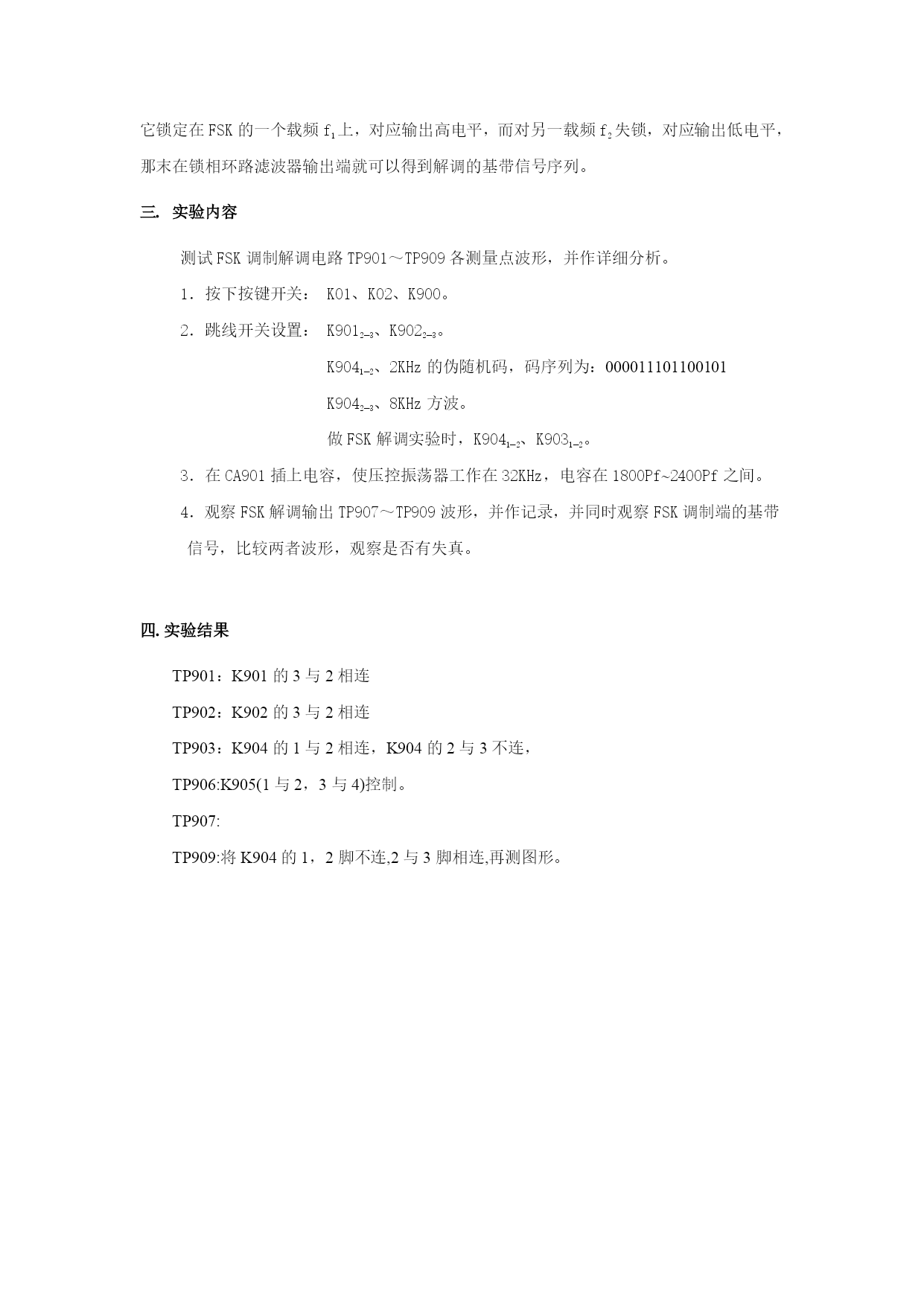

实验二FSK调制解调实验一.实验目的1.理解FSK调制的工作原理及电路组成。2.理解利用锁相环解调FSK的原理和实现方法。二.实验电路工作原理数字调频又可称作移频键控FSK，它是利用载频频率变化来传递数字信息。数字调频信号可以分为相位离散和相位连续两种情形。本实验电路中，由实验一提供的载频频率经过本实验电路分频而得到的两个不同频率的载频信号，则为相位连续的数字调频信号。（一）FSK调制电路工作原理输入的基带信号由转换开关K904转接后分成两路，一路控制f1=32KHz的载频，另一路经倒相去控制f2=16KHz的载频。当基带信号为“1”时，模拟开关1打开，模拟开关2关闭，此时输出f1=32KHz，当基带信号为“0”时，模拟开关1关闭，模拟开关2开通。此时输出f2=16KHz，于是可在输出端得到已调的FSK信号。（二）FSK解调电路工作原理FSK集成电路模拟锁相环解调器的工作原理是十分简单的，只要在设计锁相环时，使它锁定在FSK的一个载频f1上，对应输出高电平，而对另一载频f2失锁，对应输出低电平，那末在锁相环路滤波器输出端就可以得到解调的基带信号序列。三.实验内容测试FSK调制解调电路TP901～TP909各测量点波形，并作详细分析。1．按下按键开关：K01、K02、K900。2．跳线开关设置：K9012–3、K9022–3。K9041–2、2KHz的伪随机码，码序列为：000011101100101K9042–3、8KHz方波。做FSK解调实验时，K9041–2、K9031–2。3．在CA901插上电容，使压控振荡器工作在32KHz，电容在1800Pf2400Pf之间。4．观察FSK解调输出TP907～TP909波形，并作记录，并同时观察FSK调制端的基带信号，比较两者波形，观察是否有失真。四.实验结果TP901：K901的3与2相连TP902：K902的3与2相连TP903：K904的1与2相连，K904的2与3不连，TP906:K905(1与2，3与4)控制。TP907:TP909:将K904的1，2脚不连,2与3脚相连,再测图形。
