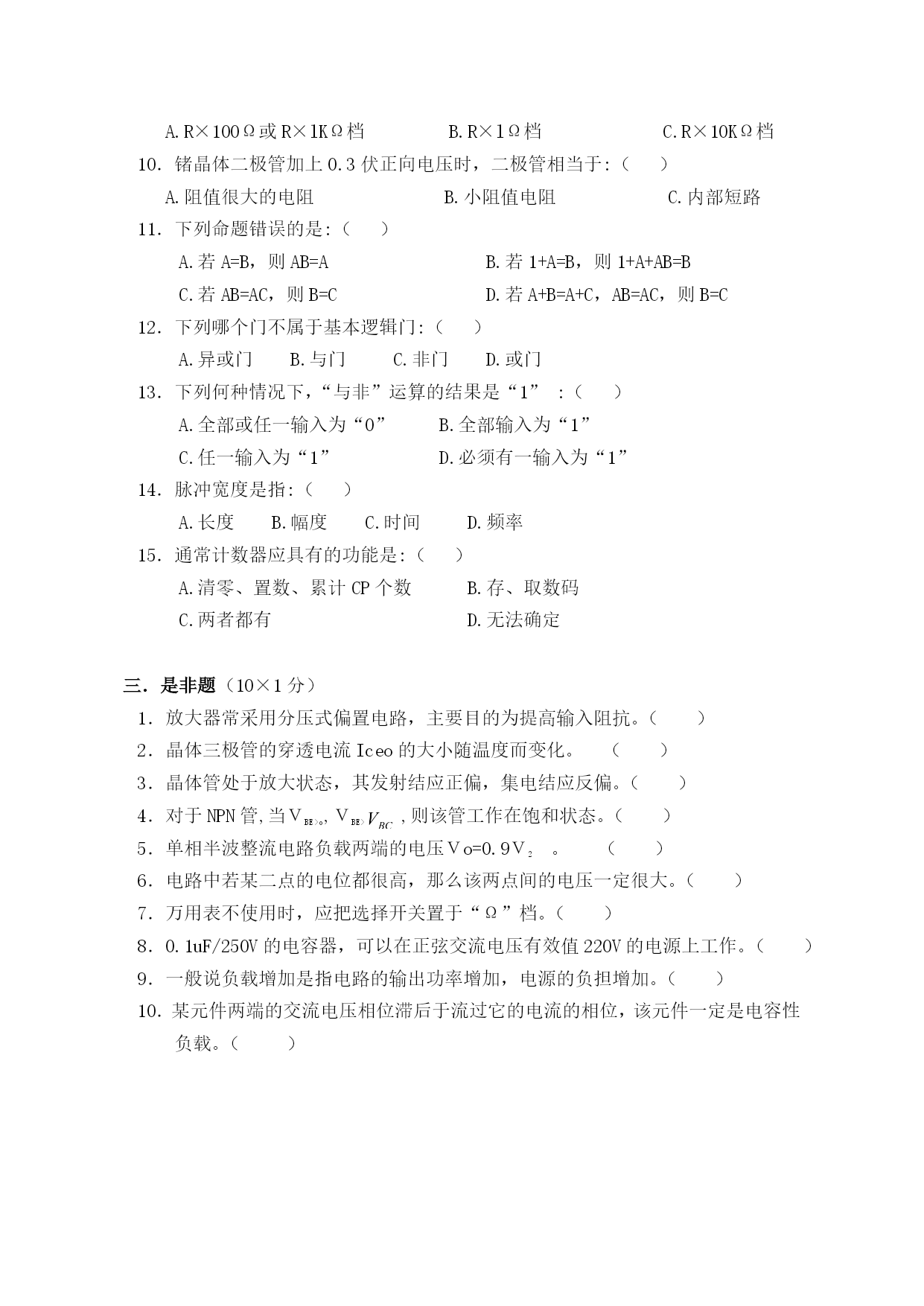

海盐县职业教育成人教育中心电子电工类专业试卷3（完整版）(文档可以直接使用，也可根据实际需要修改使用,可编辑欢迎下载）海盐县职业教育成人教育中心电子电工类专业试卷（八）学校班级姓名得分一.填空题（30×1分）1、PN结具有性能，即：加电压时PN结导通；加电压时PN结截止。2、设有两输入端A、B的与门和或门，如果A=0，则两门的输出分别为和，如果B=1，则两门的输出分别为和。3、三极管IB、IC、IE之间的关系式是，IC/IB的比值叫，△IC/△IB的比值叫。4、表征放大器中晶体三极管静态工作点的参数有、和。5、绘制放大器直流通路时，将电容视为，绘制交流通路时，将电容和直流电源视为，其余元器件照画。6、放大器有三种基本组态，它们是、、。7、根据图（1—1）电路图，求出未知量的数值。1mA1Ω5ΩII1I10VUR5Ω1ΩRAB4Ω3Ω2A12V（a）（b）（c）图（1—1）（1）图（a）中I1=，I=。（2）图（b）中I=，UR=。（3）图（c）中UAB=，R=。BCAR1E，rR2D图（1-2）8、电路如图（1—2）所示，已知E=6V，r=1Ω，R1=2Ω，R2=3Ω，如果有I=0.5A的电流从A点流入该部分电路，由D点流出，则UBC=、UAD=；如果该电流从D点流入该部分电路，由A点流出，则UBC=、UAD=。9、三相对称负载作星形连接时，相电压为线电压的倍，相电流为线电流的倍。二、选择题：(15×2分)1.下列说法错误的是：（）A.在电阻的分压电路中，电阻值越大，其两端的电压越高；B.若选择不同的零电位点时，电路中各点的电位将发生变化，但电路中任意两点的电压却不会改变；C.我们规定自负极通过电源内部指向正极的方向为电源的电动势方向；D.在电阻的分流电路中，电阻值越大，其两端的电流越大。2．R1和R2为两个串联的电阻，已知R1=4R2，若R1上消耗的功率为1W，则R2上消耗的功率为：（）A.5WB.20WC.0.25WD.400W3．R1和R2为两个并联的电阻，已知R1=2R2，且R2上消耗的功率为1W，则R1上消耗的功率为：（）A.2WB.1WC.4WD.0.5WAR1R2R3B图（2-1）4．电路如图（2-1）所示，已知R1=R2=R3=12Ω，则AB间的总电阻应为：（）A.18ΩB.4ΩC.0D.36Ω5．用电压表测得某电路的端电压为0，这说明：（）A.外电路断路B.外电路短路C.外电路的电流比较小D.电源的内阻为06．晶体三极管的两个PN结都反偏时,则晶体三极管所处状态是:（）A.放大B.饱和C.截止7．共发射极放大器的输出电压和输入电压在相位上的关系是:（）A.相位差180度B.相位差90度C.相位差0度8．晶体二极管正极电位是－5Ｖ，负极电位是－5.7Ｖ，则该管处于:（）A.正偏B.反偏C.零偏9．用万用表欧姆档测小功率晶体二极管性能好坏时，应把欧姆档拨到:（）A.R×100Ω或R×lKΩ档B.R×lΩ档C.R×10KΩ档10．锗晶体二极管加上0.3伏正向电压时，二极管相当于:（）A.阻值很大的电阻B.小阻值电阻C.内部短路11．下列命题错误的是:（）A.若A=B，则AB=AB.若1+A=B，则1+A+AB=BC.若AB=AC，则B=CD.若A+B=A+C，AB=AC，则B=C12．下列哪个门不属于基本逻辑门:（）A.异或门B.与门C.非门D.或门13．下列何种情况下，“与非”运算的结果是“1”:（）A.全部或任一输入为“0”B.全部输入为“1”C.任一输入为“1”D.必须有一输入为“1”14．脉冲宽度是指:（）A.长度B.幅度C.时间D.频率15．通常计数器应具有的功能是:（）A.清零、置数、累计CP个数B.存、取数码C.两者都有D.无法确定三．是非题（10×1分）1．放大器常采用分压式偏置电路，主要目的为提高输入阻抗。（）2．晶体三极管的穿透电流Iceo的大小随温度而变化。（）3．晶体管处于放大状态，其发射结应正偏，集电结应反偏。（）4．对于NPN管,当ＶBE>o,ＶBE>,则该管工作在饱和状态。（）5．单相半波整流电路负载两端的电压Ｖo=0.9Ｖ2。（）6．电路中若某二点的电位都很高，那么该两点间的电压一定很大。（）7．万用表不使用时，应把选择开关置于“Ω”档。（）8．0.1uF/250V的电容器，可以在正弦交流电压有效值220V的电源上工作。（）9．一般说负载增加是指电路的输出功率增加，电源的负担增加。（）10．某元件两端的交流电压相位滞后于流过它的电流的相位，该元件一定是电容性负载。（）
