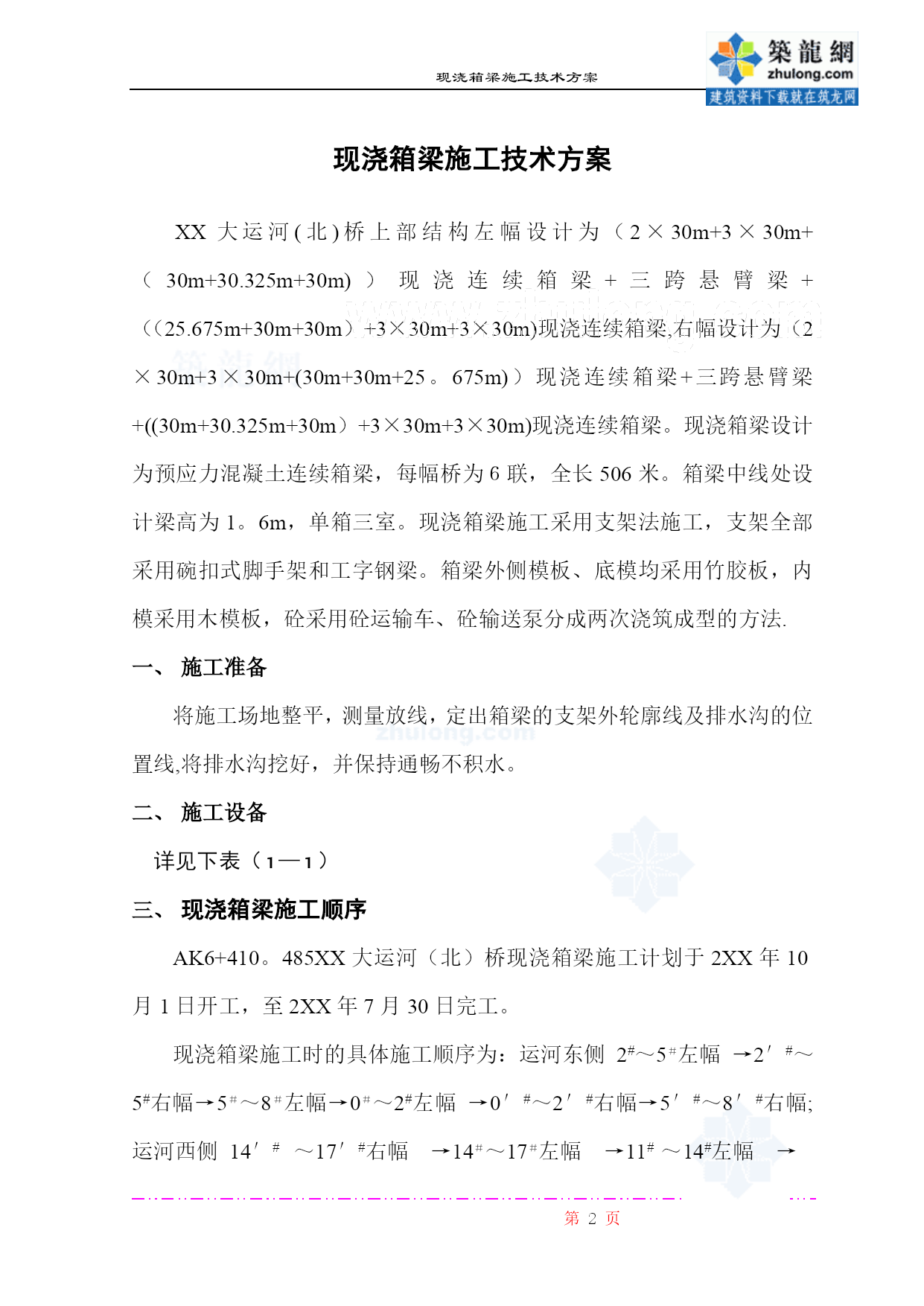

现浇箱梁施工技术方案第页现浇箱梁施工方案_secret【实用文档】doc文档可直接使用可编辑，欢迎下载现浇箱梁施工技术方案XX大运河(北)桥上部结构左幅设计为（2×30m+3×30m+（30m+30.325m+30m)）现浇连续箱梁+三跨悬臂梁+（（25.675m+30m+30m）+3×30m+3×30m)现浇连续箱梁,右幅设计为（2×30m+3×30m+(30m+30m+25。675m)）现浇连续箱梁+三跨悬臂梁+((30m+30.325m+30m）+3×30m+3×30m)现浇连续箱梁。现浇箱梁设计为预应力混凝土连续箱梁，每幅桥为６联，全长506米。箱梁中线处设计梁高为1。6m，单箱三室。现浇箱梁施工采用支架法施工，支架全部采用碗扣式脚手架和工字钢梁。箱梁外侧模板、底模均采用竹胶板，内模采用木模板，砼采用砼运输车、砼输送泵分成两次浇筑成型的方法.施工准备将施工场地整平，测量放线，定出箱梁的支架外轮廓线及排水沟的位置线,将排水沟挖好，并保持通畅不积水。施工设备详见下表（1—1）现浇箱梁施工顺序AK6+410。485XX大运河（北）桥现浇箱梁施工计划于2XX年10月1日开工，至2XX年7月30日完工。现浇箱梁施工时的具体施工顺序为：运河东侧2#～5＃左幅→2′#～5#右幅→5＃～8＃左幅→0＃～2#左幅→0′#～2′#右幅→5′#～8′#右幅;运河西侧14′#～17′#右幅→14＃～17＃左幅→11#～14#左幅→17#~20＃左幅→17′＃～20′#右幅→11′#～14′＃右幅.施工模板及支架的投入：运河两侧各投入足够一幅三跨一联的现浇箱梁的碗扣式支架、底模及侧模各一套,支架、模板总共使用周转6次。现浇箱梁施工投入的主要施工机械表表1-1机械名称规格型号额定功率（KW)或容量（m3）或吨位(t）厂牌及出厂时间数量(台、套)新旧程度（%)小计其中拥有新购租赁砼拌合楼HZS5050m3/h11100砼拌合机JS50025m3/h2295发电机GF7575KW1190发电机GF120120KW1190砼运输车JC3D3m333100砼运输车JC6A6m32295砼输送泵HBT6060m3/h2290装载机ZL30E3t1195装载机ZL313t11100汽车吊QY—2020t1190汽车吊QY-1616t1190对焊机UN—1002295切筋机GJ404KW2295弯筋机WQ404KW2295交流电焊机BX1—300101095交流电焊机BX1-5006696千斤顶YCW2508890千斤顶QYC—2302290高压油泵ZB4-5002000KN101090灰浆泵UB31.5MPa3390插入式振动器ZN-501。1KW303085插入式振动器ZN-301。0KW101085四、施工方法现浇箱梁施工施工测量放线根据施工设计图纸进行施工放线，测设出现浇箱梁的中心轴线、箱梁支架的支立轴线、箱梁支架所需处理地基范围线以及支架四周设置的排水沟轴线。支架地基处理及支架支立施工AK6+410.485XX大运河（北）桥施工时为满足AK6+068、AK6+243、CK6+778通道的通车要求，采用工字钢、碗扣架构成整个支架体系(详见图1-1）.根据实际施工现场的地质条件，通道位置采用碗扣式支架设立的支墩要求基础承载力较大,因此基础采用强度高、整体性好的宽2.0m厚50cm的砼条形基础。由于地基承载力低，其他部分换填30cm厚灰土并压实，并在横桥向每排碗扣架下加设40cm×10cm砼条形基础，在砼面上直接支立碗扣架,在两个砼条形基础之间采用3.0cm厚砂浆抹面，以防止雨水浸泡支架基础。AK6+068、AK6+243、CK6+778通道位置支架采用工字钢和碗扣式支架支立，采用碗扣架横桥向支立支墩，在碗扣架上顺桥向铺设一层15×15cm方木，再横桥向密铺一层15×15cm方木，然后顺桥向铺设工字钢,工字钢上再铺设一层10×10cm方木，方木净间距为20cm，在现浇箱梁翼缘处向外伸出0.5m以方便施工，竹胶板底模直接铺设在方木上。工字钢采用I28工字钢，间距按0。40m布置。施工中还要对支架的弹性变形和非弹性变形进行分析，以确定施工预拱度。其余部分均采用碗扣式支架，支架杆件间距为90cm×90cm，步距为120cm，施工中通过设在杆件上下的可调支撑、托撑来调节所需要的高度。碗扣式支架上顺桥向铺设15×15cm方木，在其上横桥向铺设10×10cm方木，方木净间距为20cm，然后在铺设西湖牌1.8厘米厚竹胶板底模.在现浇箱梁的支架外箱梁的两侧纵向各设置一条宽50cm深50cm的排水沟，现浇箱梁施工期间排水沟必须保持排水通畅,不得有积水现象存在。模板施
