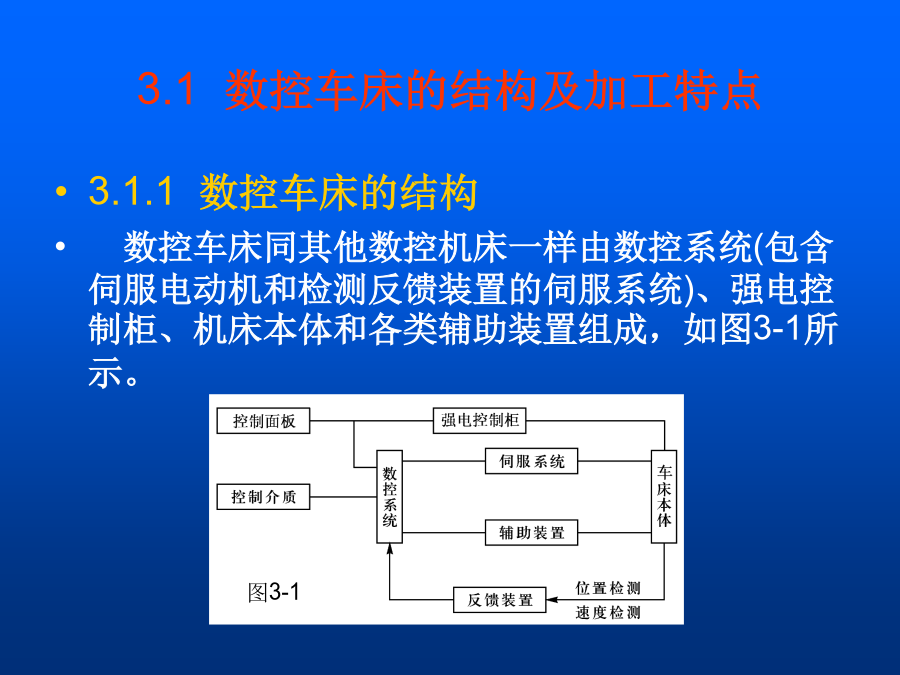

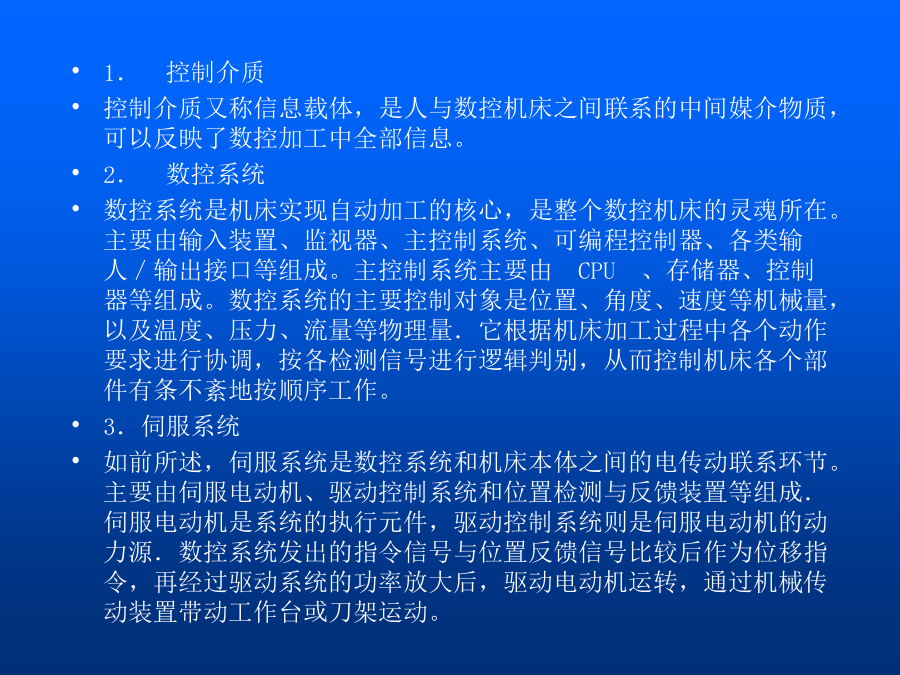

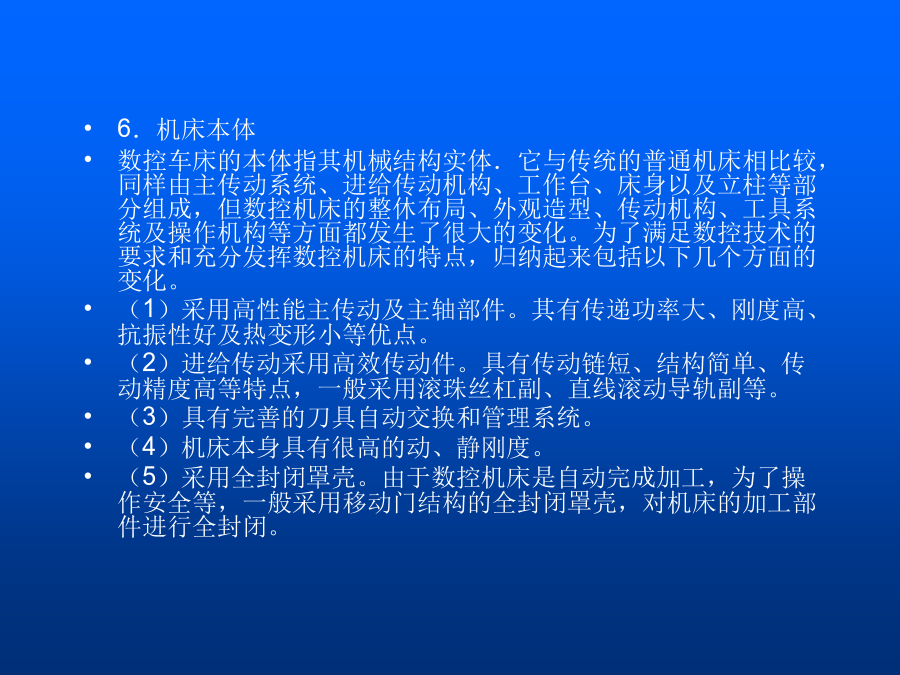

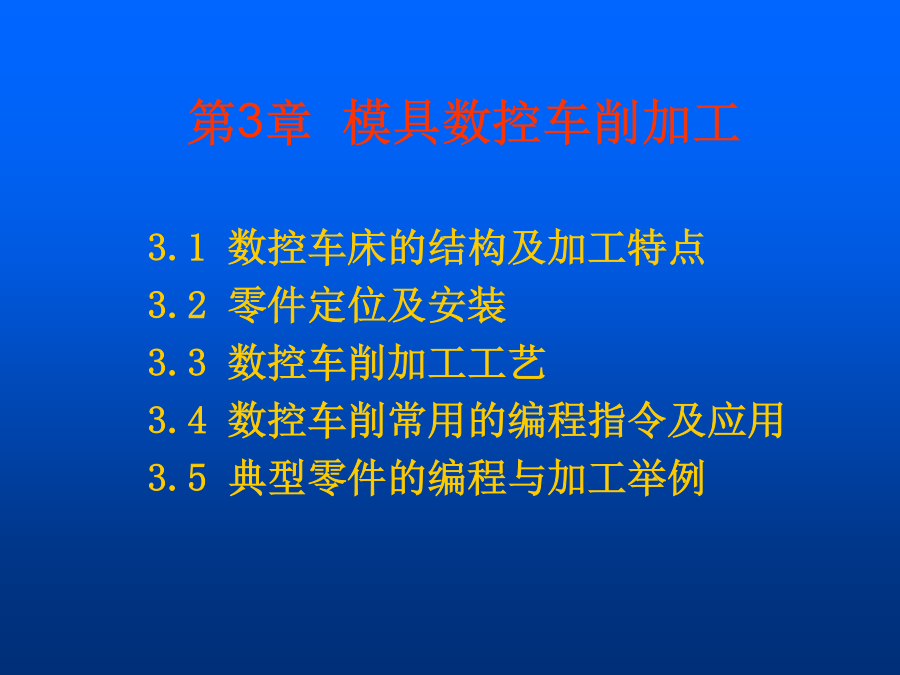

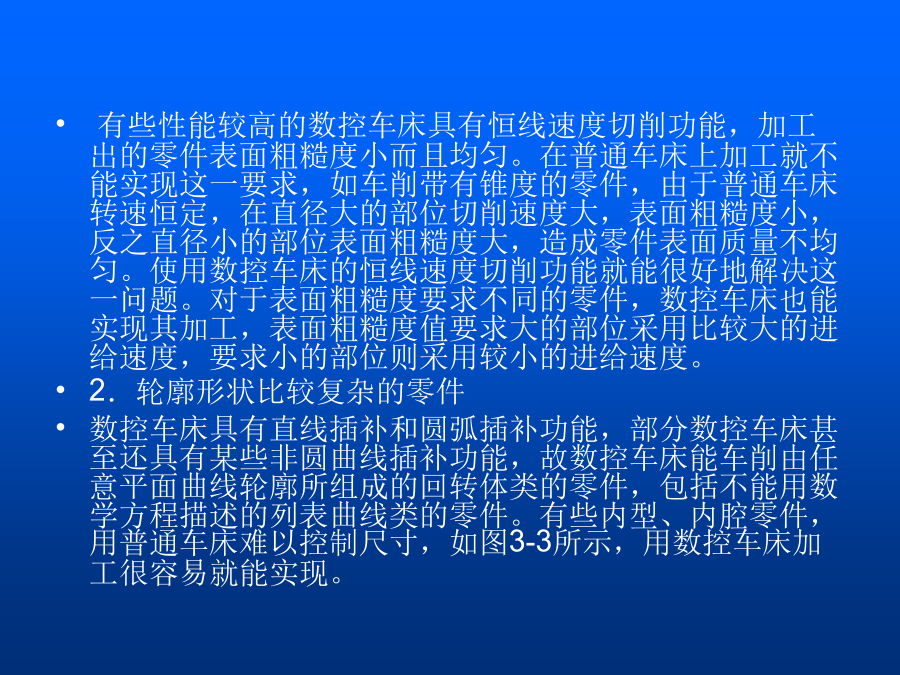

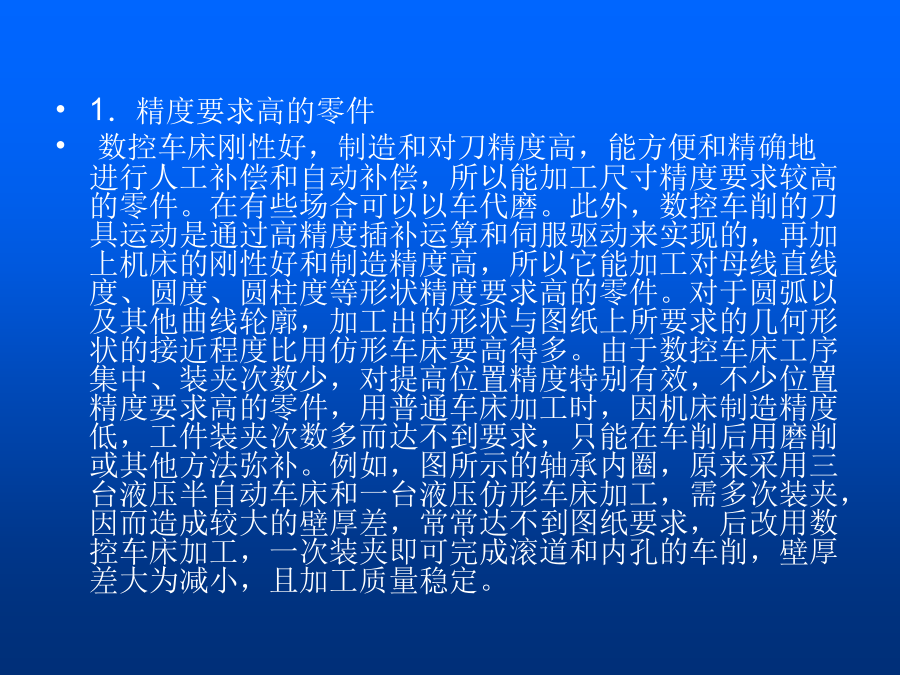

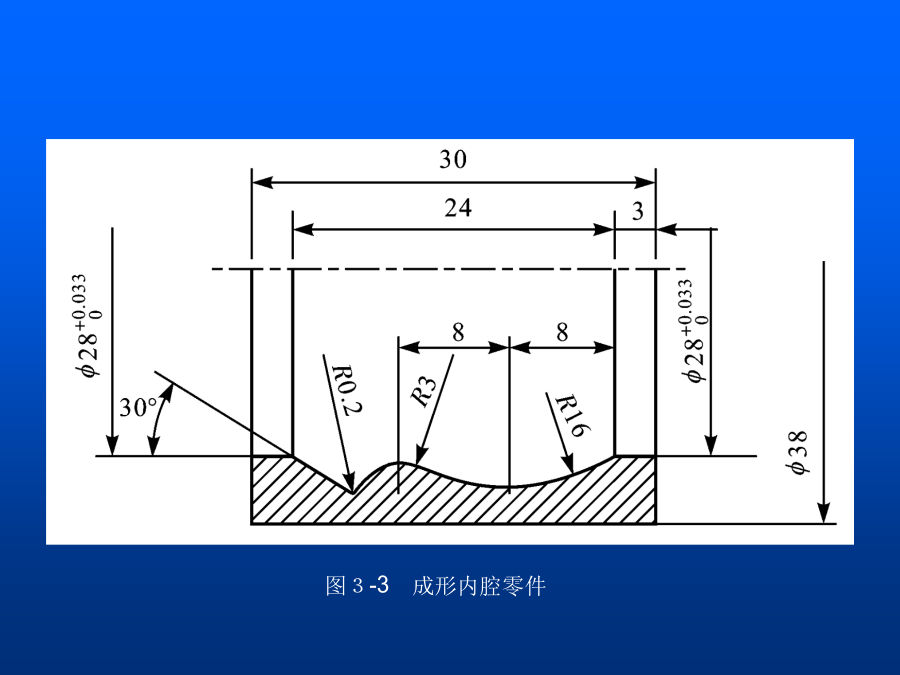

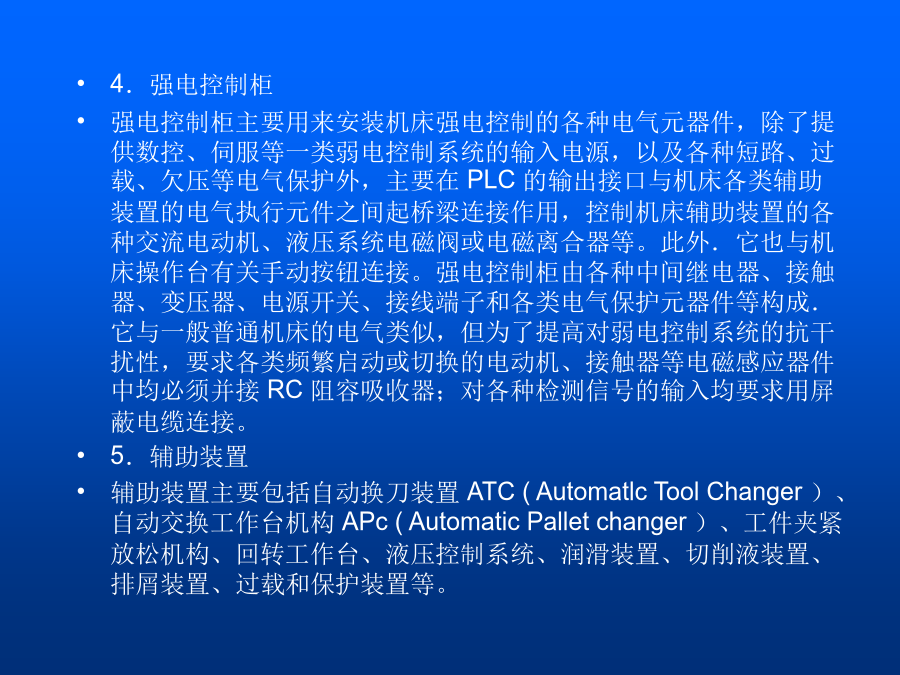

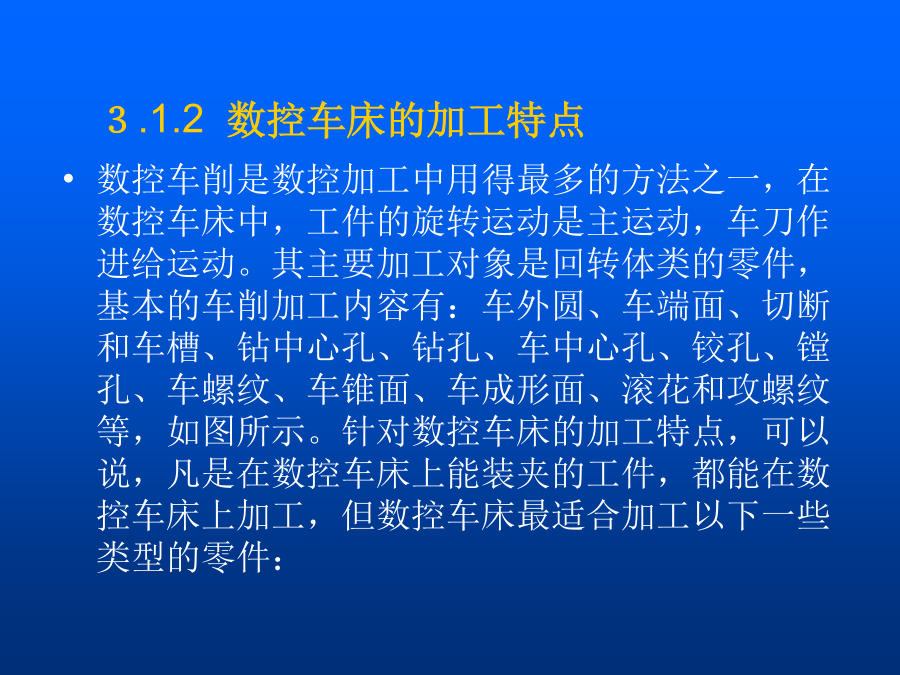

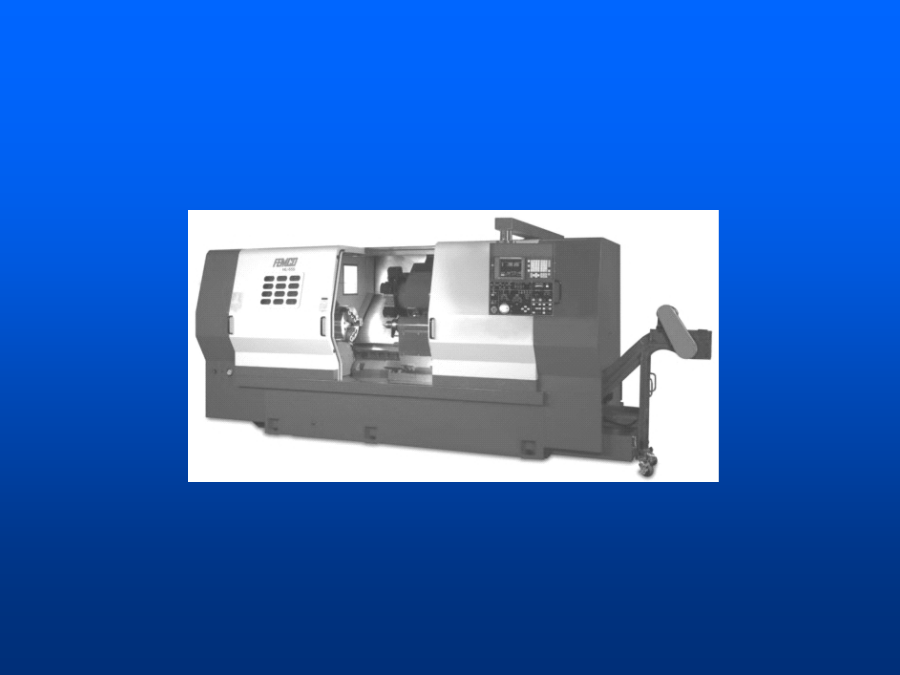

第3章模具数控车削加工3.1数控车床的结构及加工特点1．控制介质控制介质又称信息载体，是人与数控机床之间联系的中间媒介物质，可以反映了数控加工中全部信息。2．数控系统数控系统是机床实现自动加工的核心，是整个数控机床的灵魂所在。主要由输入装置、监视器、主控制系统、可编程控制器、各类输人／输出接口等组成。主控制系统主要由CPU、存储器、控制器等组成。数控系统的主要控制对象是位置、角度、速度等机械量，以及温度、压力、流量等物理量．它根据机床加工过程中各个动作要求进行协调，按各检测信号进行逻辑判别，从而控制机床各个部件有条不紊地按顺序工作。3．伺服系统如前所述，伺服系统是数控系统和机床本体之间的电传动联系环节。主要由伺服电动机、驱动控制系统和位置检测与反馈装置等组成．伺服电动机是系统的执行元件，驱动控制系统则是伺服电动机的动力源．数控系统发出的指令信号与位置反馈信号比较后作为位移指令，再经过驱动系统的功率放大后，驱动电动机运转，通过机械传动装置带动工作台或刀架运动。4．强电控制柜强电控制柜主要用来安装机床强电控制的各种电气元器件，除了提供数控、伺服等一类弱电控制系统的输入电源，以及各种短路、过载、欠压等电气保护外，主要在PLC的输出接口与机床各类辅助装置的电气执行元件之间起桥梁连接作用，控制机床辅助装置的各种交流电动机、液压系统电磁阀或电磁离合器等。此外．它也与机床操作台有关手动按钮连接。强电控制柜由各种中间继电器、接触器、变压器、电源开关、接线端子和各类电气保护元器件等构成．它与一般普通机床的电气类似，但为了提高对弱电控制系统的抗干扰性，要求各类频繁启动或切换的电动机、接触器等电磁感应器件中均必须并接RC阻容吸收器；对各种检测信号的输入均要求用屏蔽电缆连接。5．辅助装置辅助装置主要包括自动换刀装置ATC(AutomatlcToolChanger）、自动交换工作台机构APc(AutomaticPalletchanger）、工件夹紧放松机构、回转工作台、液压控制系统、润滑装置、切削液装置、排屑装置、过载和保护装置等。6．机床本体数控车床的本体指其机械结构实体．它与传统的普通机床相比较，同样由主传动系统、进给传动机构、工作台、床身以及立柱等部分组成，但数控机床的整休布局、外观造型、传动机构、工具系统及操作机构等方面都发生了很大的变化。为了满足数控技术的要求和充分发挥数控机床的特点，归纳起来包括以下几个方面的变化。（1）采用高性能主传动及主轴部件。其有传递功率大、刚度高、抗振性好及热变形小等优点。（2）进给传动采用高效传动件。具有传动链短、结构简单、传动精度高等特点，一般采用滚珠丝杠副、直线滚动导轨副等。（3）具有完善的刀具自动交换和管理系统。（4）机床本身具有很高的动、静刚度。（5）采用全封闭罩壳。由于数控机床是自动完成加工，为了操作安全等，一般采用移动门结构的全封闭罩壳，对机床的加工部件进行全封闭。３.1.2数控车床的加工特点1．精度要求高的零件数控车床刚性好，制造和对刀精度高，能方便和精确地进行人工补偿和自动补偿，所以能加工尺寸精度要求较高的零件。在有些场合可以以车代磨。此外，数控车削的刀具运动是通过高精度插补运算和伺服驱动来实现的，再加上机床的刚性好和制造精度高，所以它能加工对母线直线度、圆度、圆柱度等形状精度要求高的零件。对于圆弧以及其他曲线轮廓，加工出的形状与图纸上所要求的几何形状的接近程度比用仿形车床要高得多。由于数控车床工序集中、装夹次数少，对提高位置精度特别有效，不少位置精度要求高的零件，用普通车床加工时，因机床制造精度低，工件装夹次数多而达不到要求，只能在车削后用磨削或其他方法弥补。例如，图所示的轴承内圈，原来采用三台液压半自动车床和一台液压仿形车床加工，需多次装夹，因而造成较大的壁厚差，常常达不到图纸要求，后改用数控车床加工，一次装夹即可完成滚道和内孔的车削，壁厚差大为减小，且加工质量稳定。有些性能较高的数控车床具有恒线速度切削功能，加工出的零件表面粗糙度小而且均匀。在普通车床上加工就不能实现这一要求，如车削带有锥度的零件，由于普通车床转速恒定，在直径大的部位切削速度大，表面粗糙度小，反之直径小的部位表面粗糙度大，造成零件表面质量不均匀。使用数控车床的恒线速度切削功能就能很好地解决这一问题。对于表面粗糙度要求不同的零件，数控车床也能实现其加工，表面粗糙度值要求大的部位采用比较大的进给速度，要求小的部位则采用较小的进给速度。2．轮廓形状比较复杂的零件数控车床具有直线插补和圆弧插补功能，部分数控车床甚至还具有某些非圆曲线插补功能，故数控车床能车削由任意平面曲线轮廓所组成的回转体类的零件，包括不能用数学方程描述的列表曲线类的零件。有些内型、内腔零件，用普通车床难以控制尺寸，如图3-3所示，用
