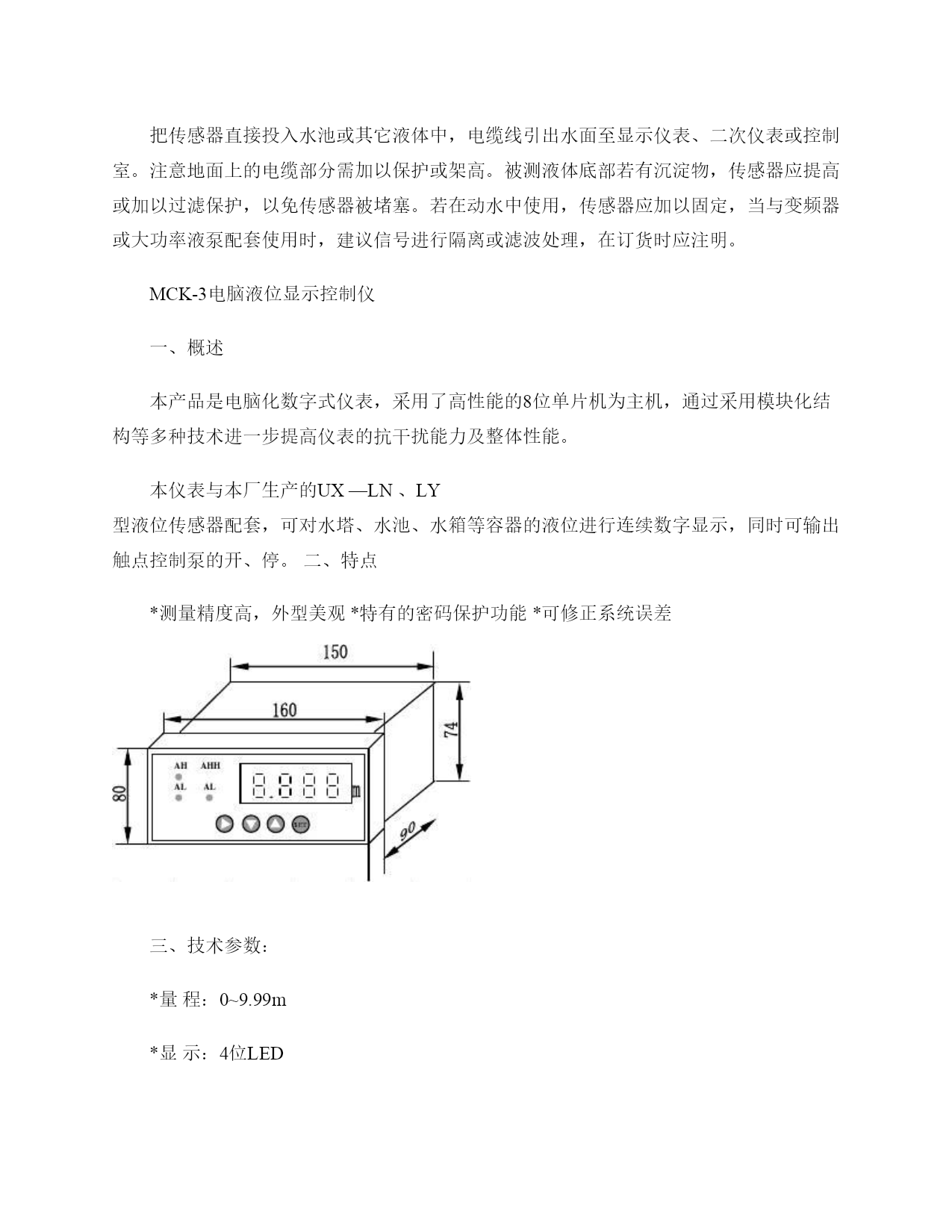

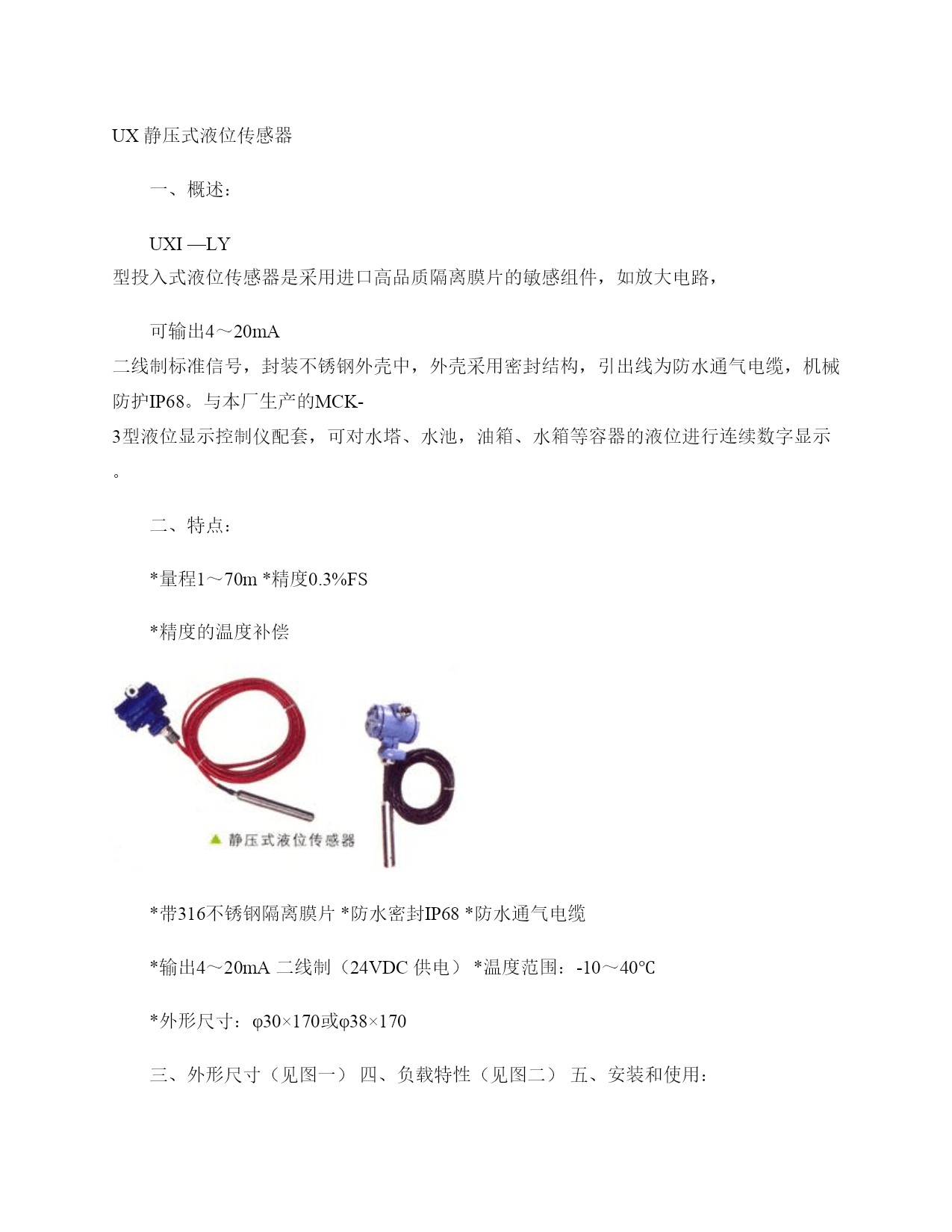

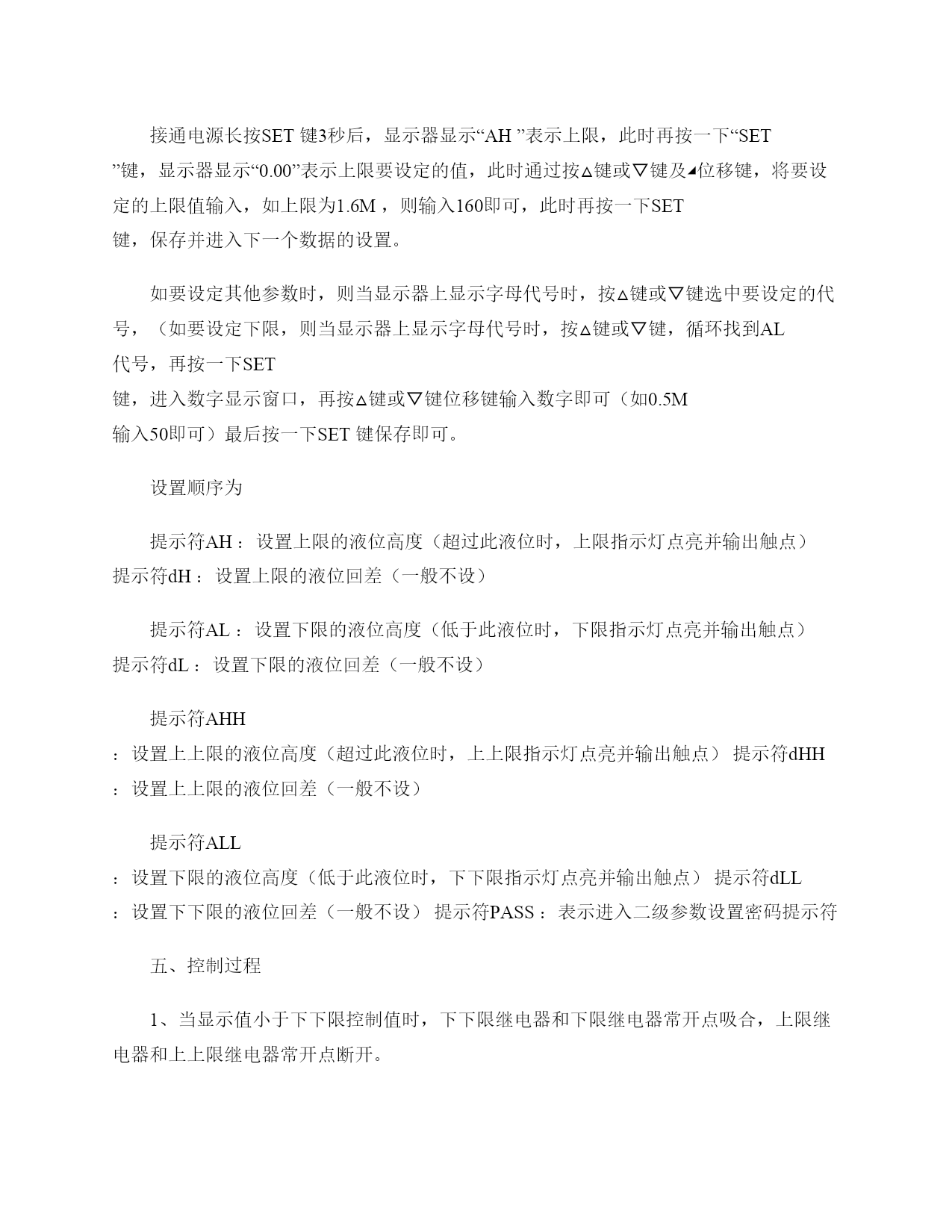

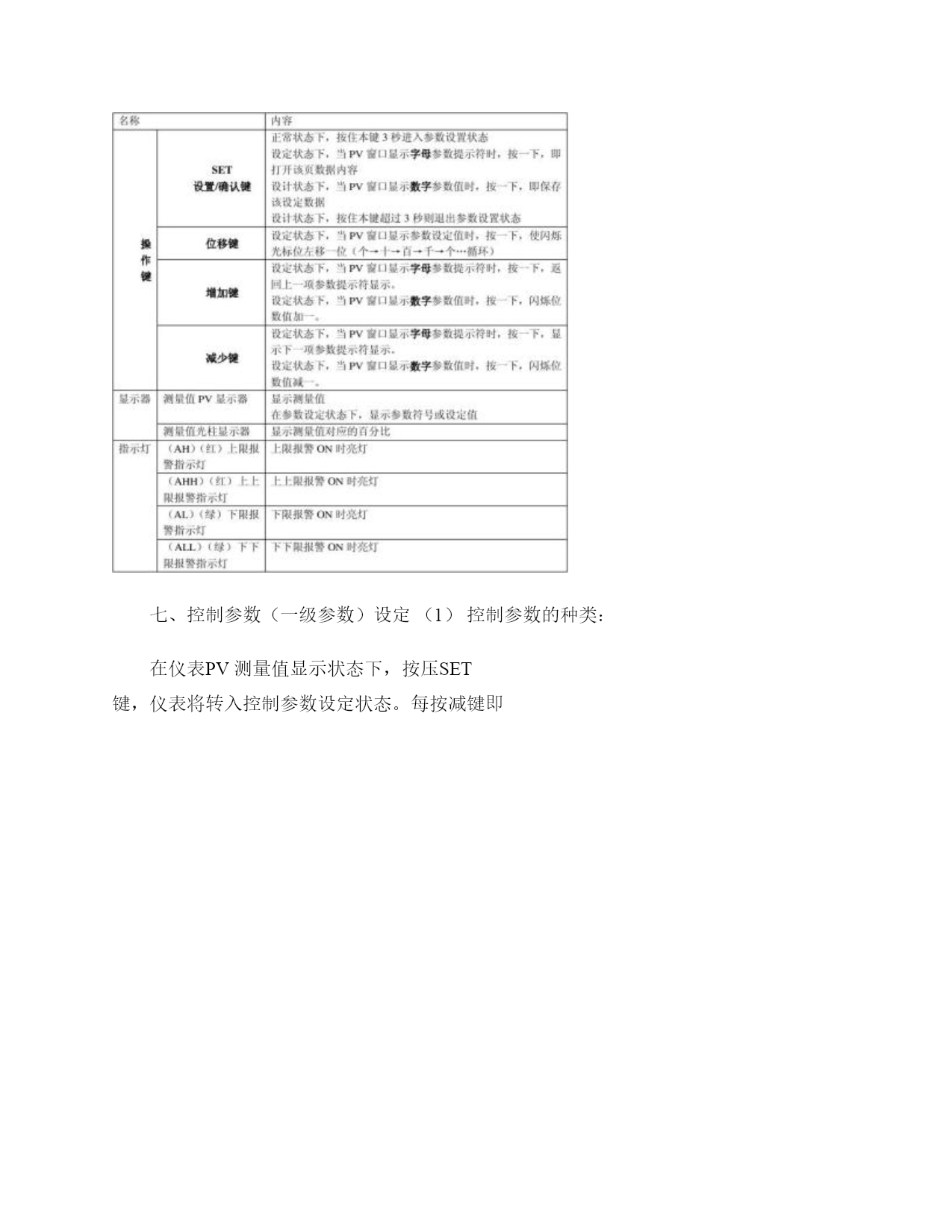

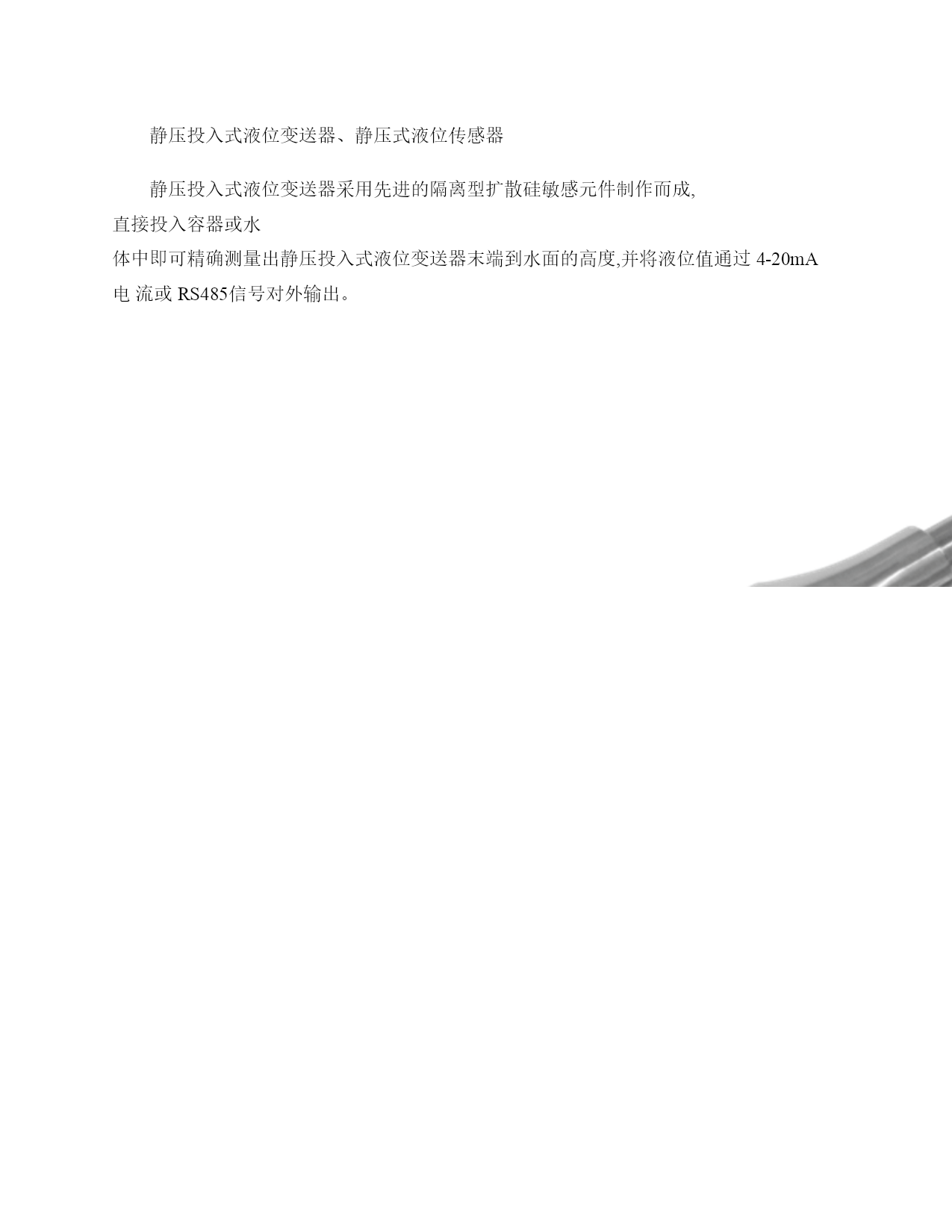

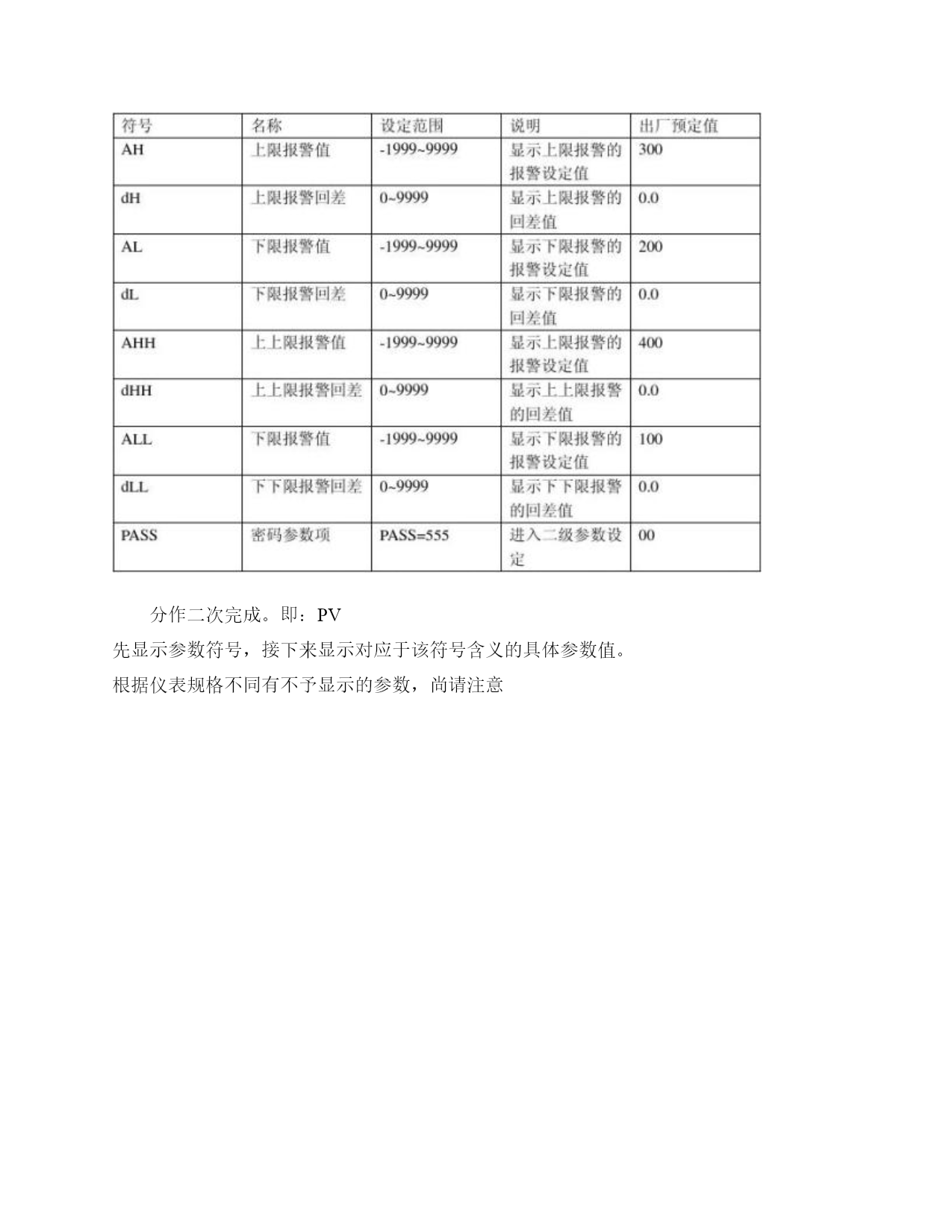

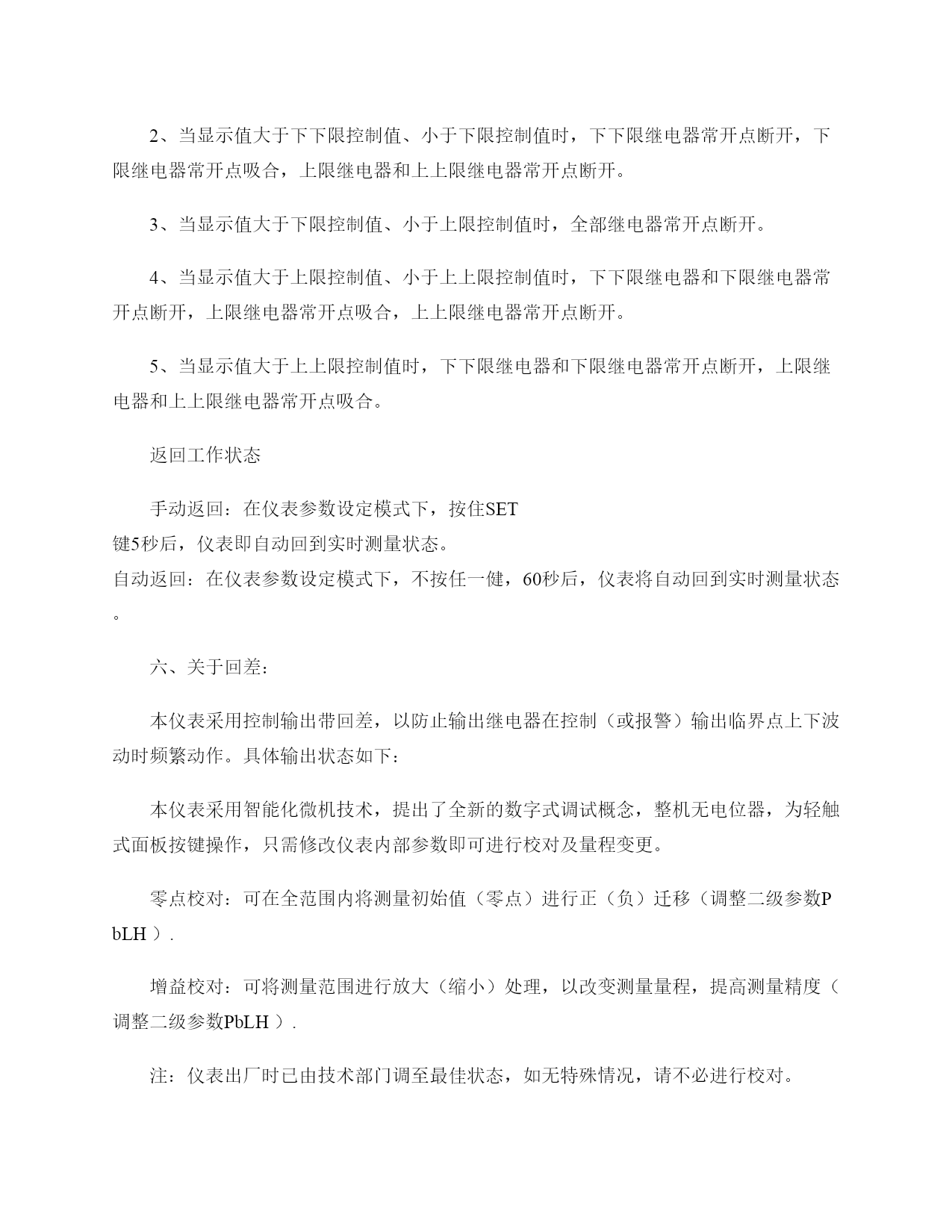

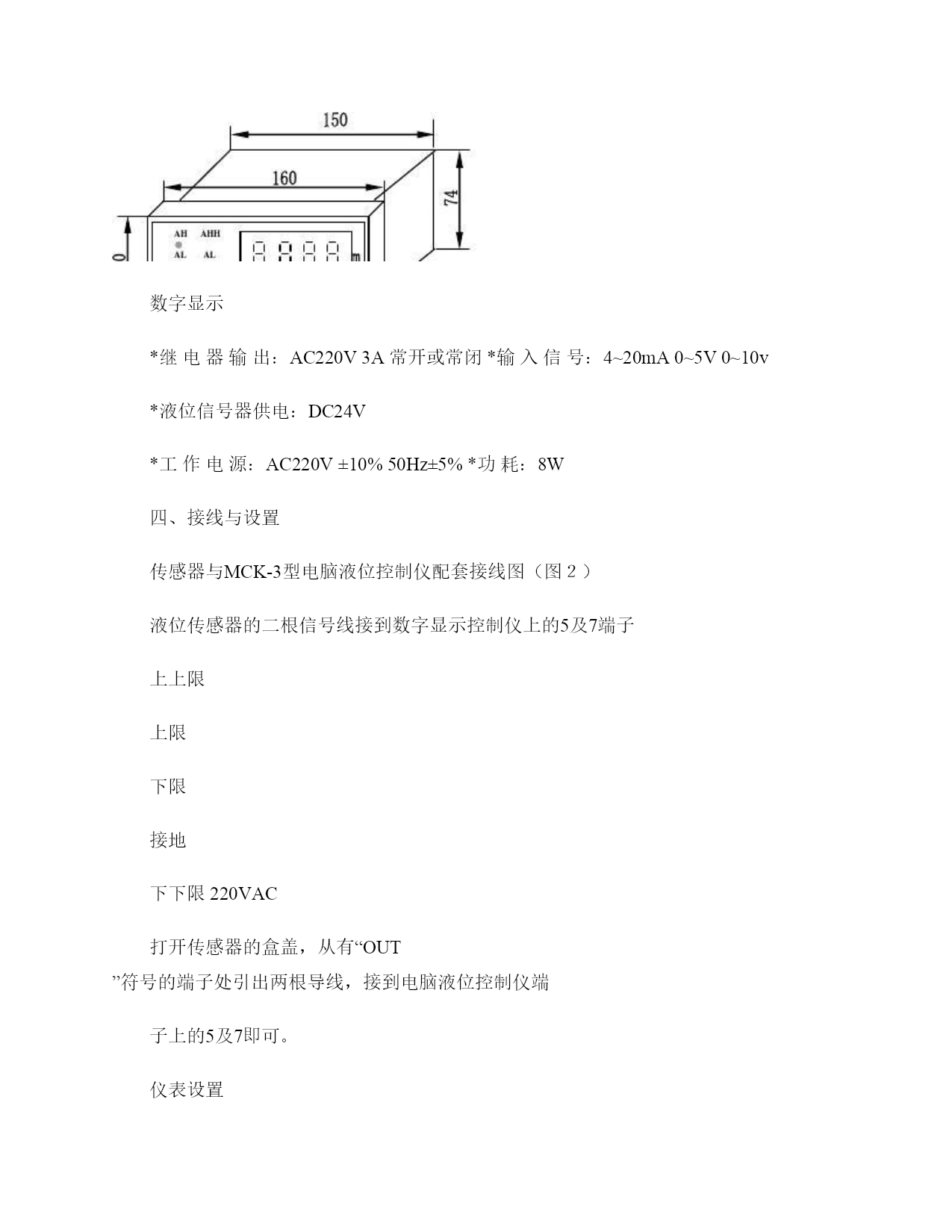

静压式液位传感器及液位显示控制仪（完整版）实用资料(可以直接使用，可编辑完整版实用资料，欢迎下载）UX静压式液位传感器一、概述：UXI—LY型投入式液位传感器是采用进口高品质隔离膜片的敏感组件，如放大电路，可输出4～20mA二线制标准信号，封装不锈钢外壳中，外壳采用密封结构，引出线为防水通气电缆，机械防护IP68。与本厂生产的MCK-3型液位显示控制仪配套，可对水塔、水池，油箱、水箱等容器的液位进行连续数字显示。二、特点：*量程1～70m*精度0.3%FS*精度的温度补偿*带316不锈钢隔离膜片*防水密封IP68*防水通气电缆*输出4～20mA二线制（24VDC供电）*温度范围：-10～40℃*外形尺寸：φ30×170或φ38×170三、外形尺寸（见图一）四、负载特性（见图二）五、安装和使用：把传感器直接投入水池或其它液体中，电缆线引出水面至显示仪表、二次仪表或控制室。注意地面上的电缆部分需加以保护或架高。被测液体底部若有沉淀物，传感器应提高或加以过滤保护，以免传感器被堵塞。若在动水中使用，传感器应加以固定，当与变频器或大功率液泵配套使用时，建议信号进行隔离或滤波处理，在订货时应注明。MCK-3电脑液位显示控制仪一、概述本产品是电脑化数字式仪表，采用了高性能的8位单片机为主机，通过采用模块化结构等多种技术进一步提高仪表的抗干扰能力及整体性能。本仪表与本厂生产的UX—LN、LY型液位传感器配套，可对水塔、水池、水箱等容器的液位进行连续数字显示，同时可输出触点控制泵的开、停。二、特点*测量精度高，外型美观*特有的密码保护功能*可修正系统误差三、技术参数：*量程：0~9.99m*显示：4位LED数字显示*继电器输出：AC220V3A常开或常闭*输入信号：4~20mA0~5V0~10v*液位信号器供电：DC24V*工作电源：AC220V±10%50Hz±5%*功耗：8W四、接线与设置传感器与MCK-3型电脑液位控制仪配套接线图（图２）液位传感器的二根信号线接到数字显示控制仪上的5及7端子上上限上限下限接地下下限220VAC打开传感器的盒盖，从有“OUT”符号的端子处引出两根导线，接到电脑液位控制仪端子上的5及7即可。仪表设置接通电源长按SET键3秒后，显示器显示“AH”表示上限，此时再按一下“SET”键，显示器显示“0.00”表示上限要设定的值，此时通过按△键或▽键及◢位移键，将要设定的上限值输入，如上限为1.6M，则输入160即可，此时再按一下SET键，保存并进入下一个数据的设置。如要设定其他参数时，则当显示器上显示字母代号时，按△键或▽键选中要设定的代号，（如要设定下限，则当显示器上显示字母代号时，按△键或▽键，循环找到AL代号，再按一下SET键，进入数字显示窗口，再按△键或▽键位移键输入数字即可（如0.5M输入50即可）最后按一下SET键保存即可。设置顺序为提示符AH：设置上限的液位高度（超过此液位时，上限指示灯点亮并输出触点）提示符dH：设置上限的液位回差（一般不设）提示符AL：设置下限的液位高度（低于此液位时，下限指示灯点亮并输出触点）提示符dL：设置下限的液位回差（一般不设）提示符AHH：设置上上限的液位高度（超过此液位时，上上限指示灯点亮并输出触点）提示符dHH：设置上上限的液位回差（一般不设）提示符ALL：设置下限的液位高度（低于此液位时，下下限指示灯点亮并输出触点）提示符dLL：设置下下限的液位回差（一般不设）提示符PASS：表示进入二级参数设置密码提示符五、控制过程1、当显示值小于下下限控制值时，下下限继电器和下限继电器常开点吸合，上限继电器和上上限继电器常开点断开。2、当显示值大于下下限控制值、小于下限控制值时，下下限继电器常开点断开，下限继电器常开点吸合，上限继电器和上上限继电器常开点断开。3、当显示值大于下限控制值、小于上限控制值时，全部继电器常开点断开。4、当显示值大于上限控制值、小于上上限控制值时，下下限继电器和下限继电器常开点断开，上限继电器常开点吸合，上上限继电器常开点断开。5、当显示值大于上上限控制值时，下下限继电器和下限继电器常开点断开，上限继电器和上上限继电器常开点吸合。返回工作状态手动返回：在仪表参数设定模式下，按住SET键5秒后，仪表即自动回到实时测量状态。自动返回：在仪表参数设定模式下，不按任一健，60秒后，仪表将自动回到实时测量状态。六、关于回差：本仪表采用控制输出带回差，以防止输出继电器在控制（或报警）输出临界点上下波动时频繁动作。具体输出状态如下：本仪表采用智能化微机技术，提出了全新的数字式调试概念，整机无电位器，为轻触式面板按键操作，只需修改仪表内部参数即可进行校对及
