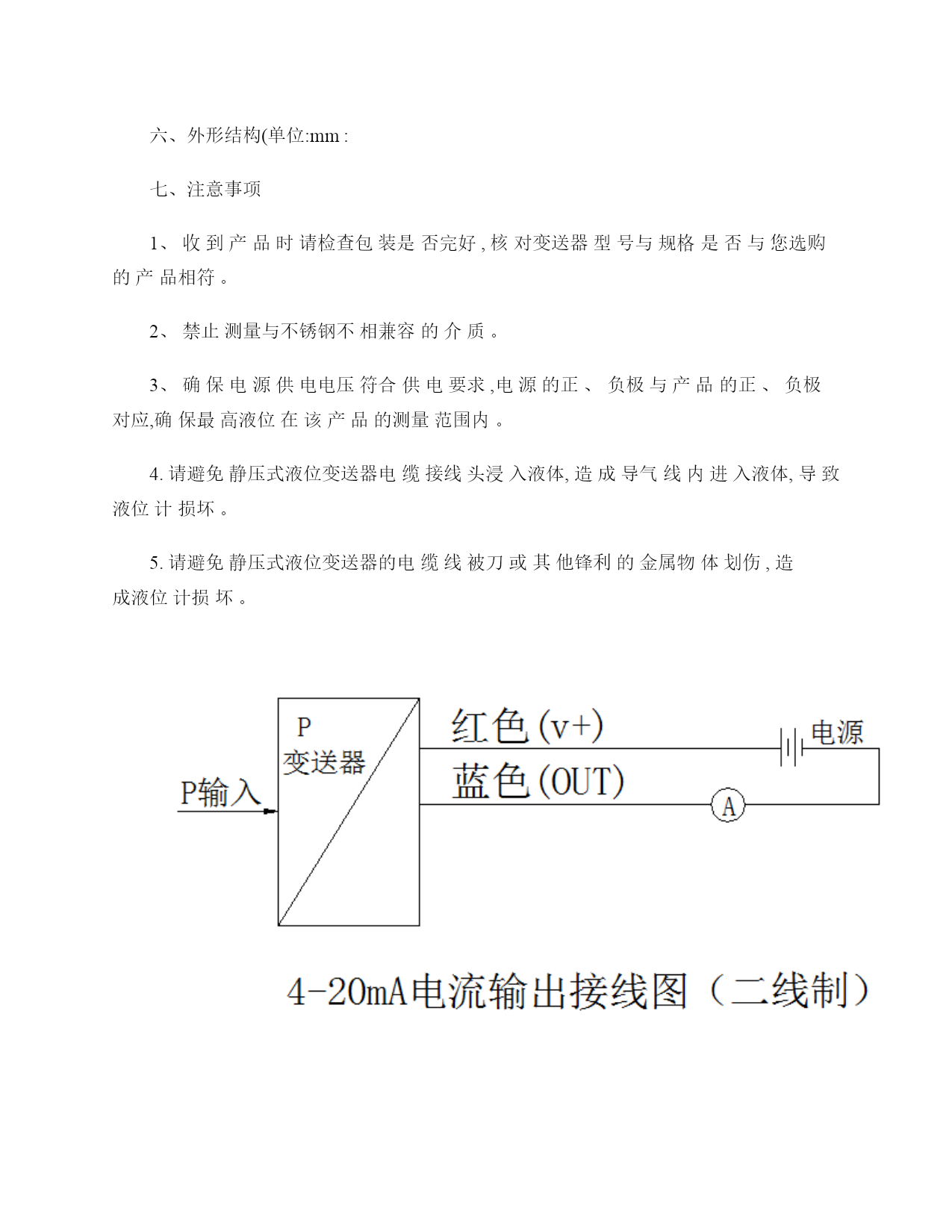

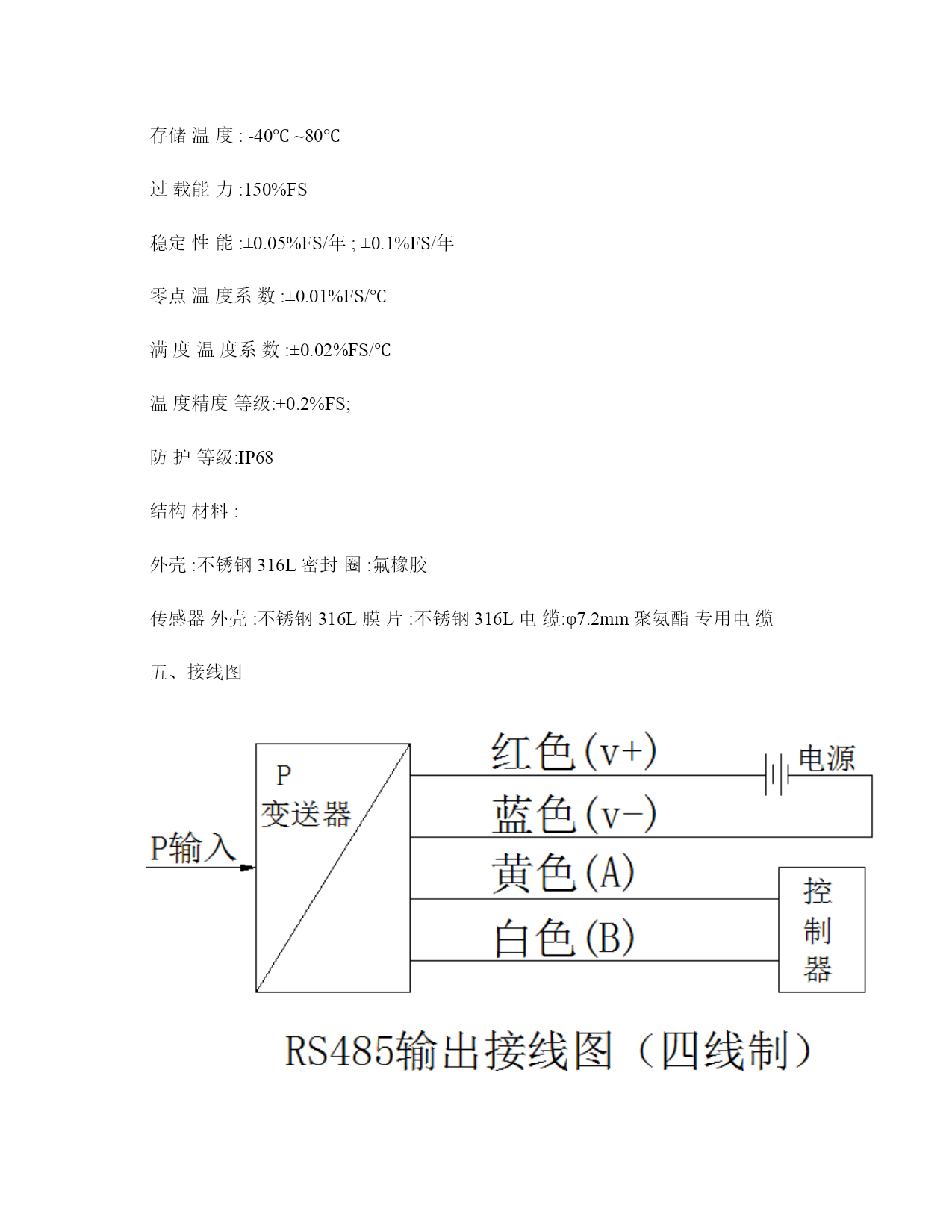

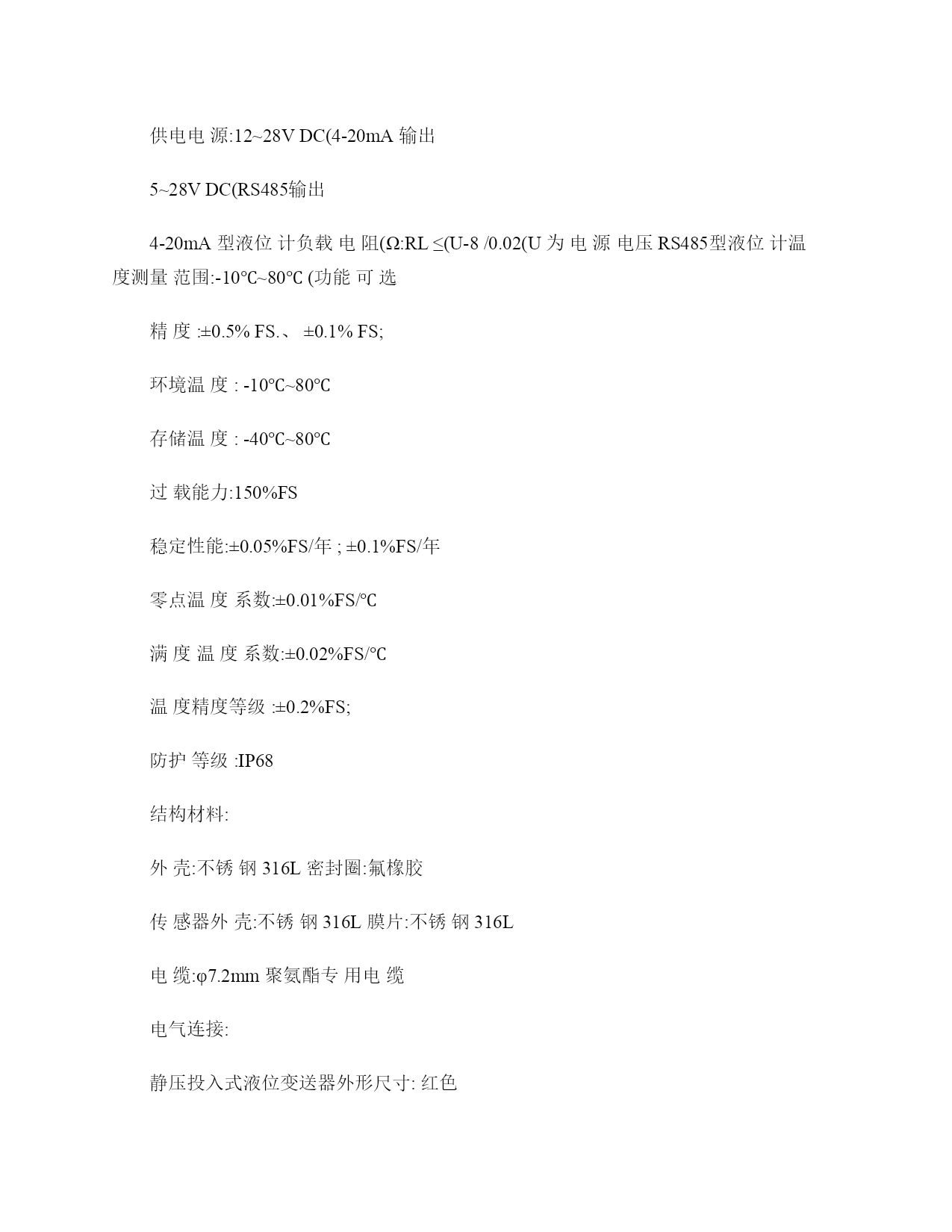

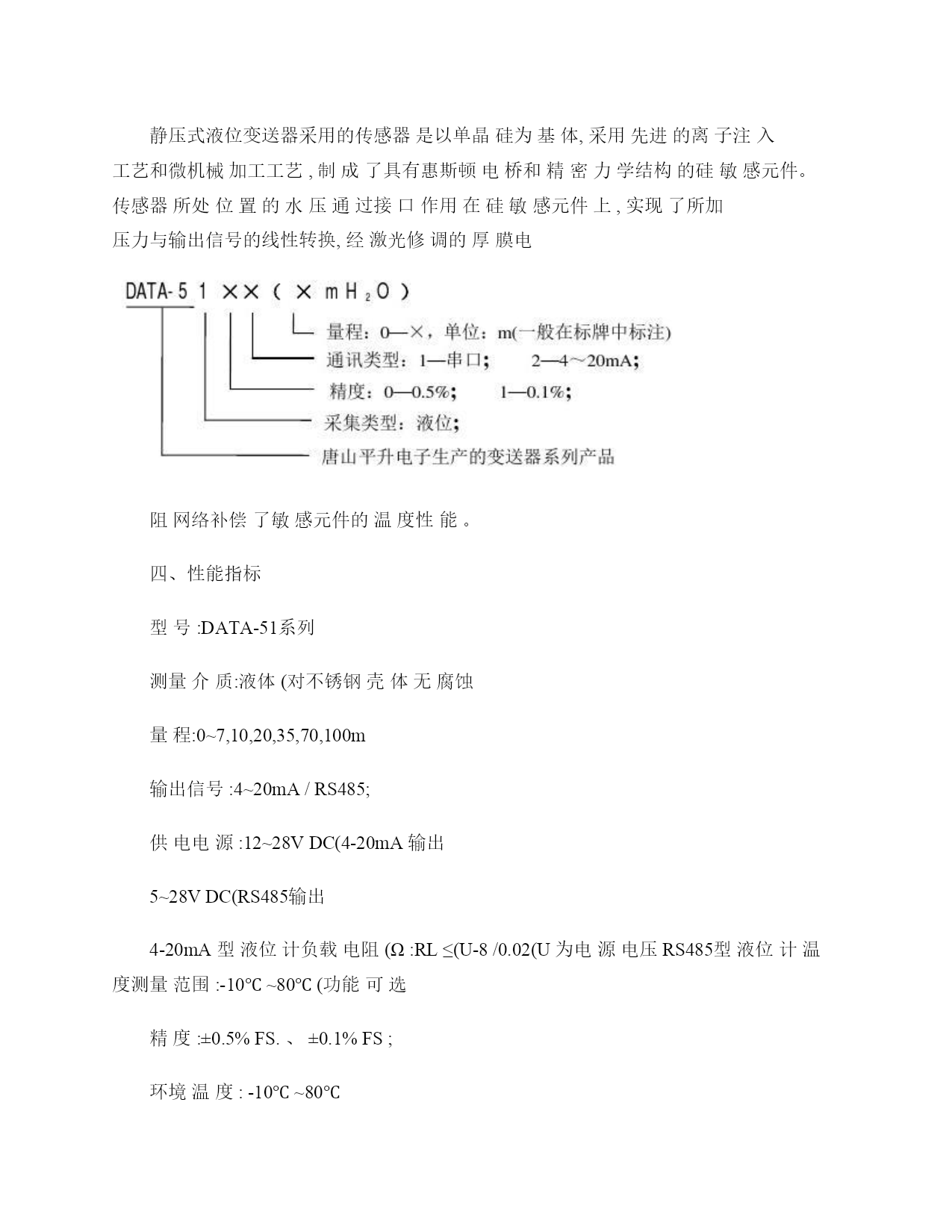

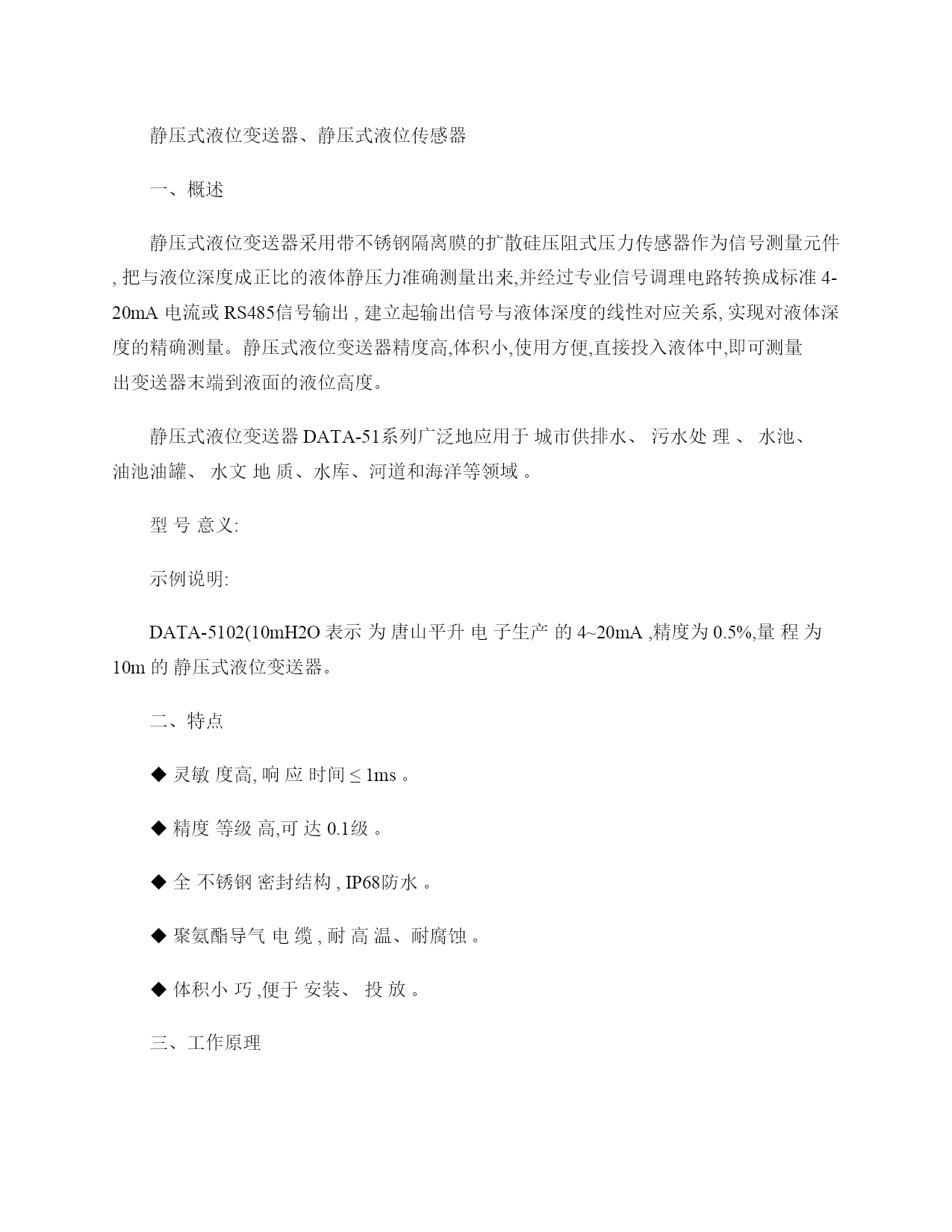

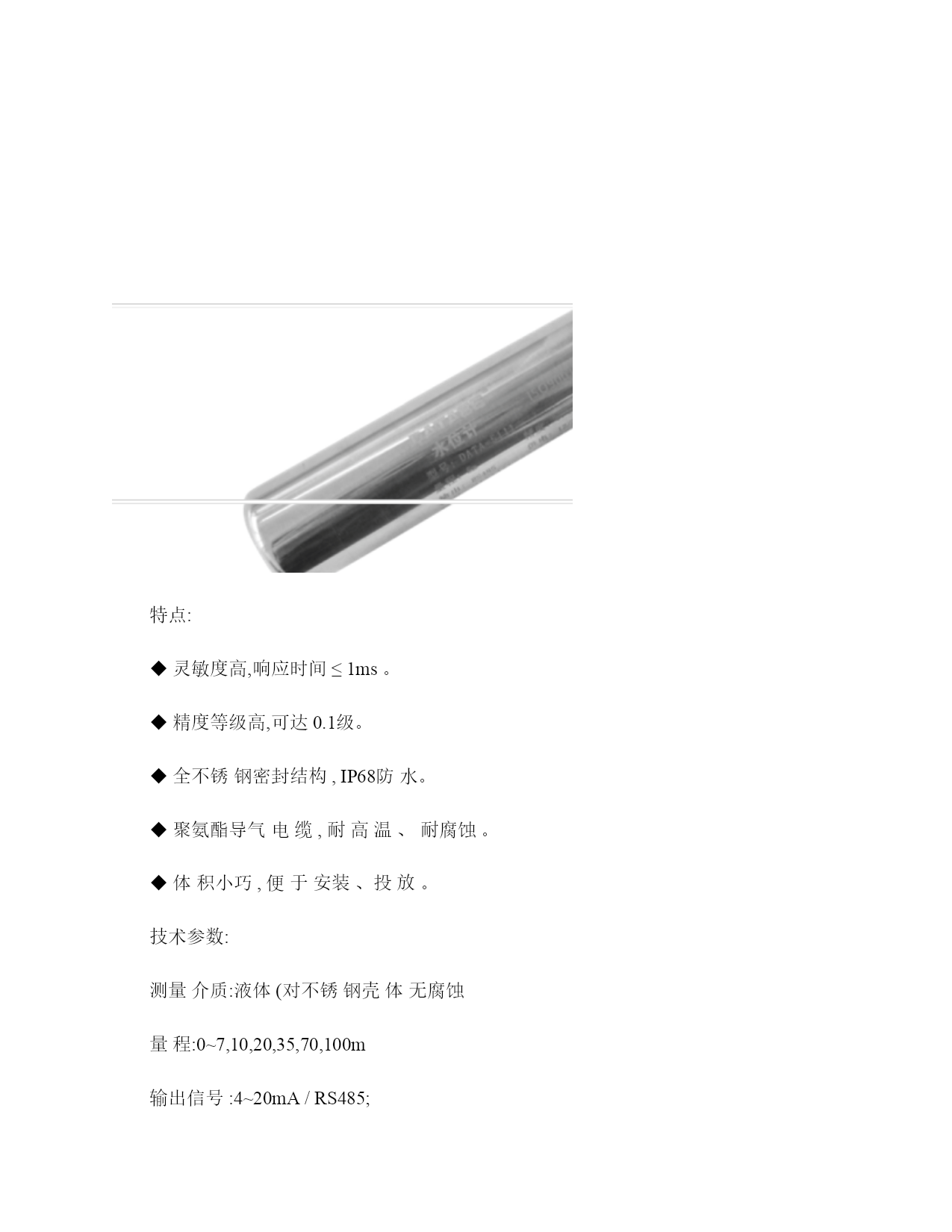

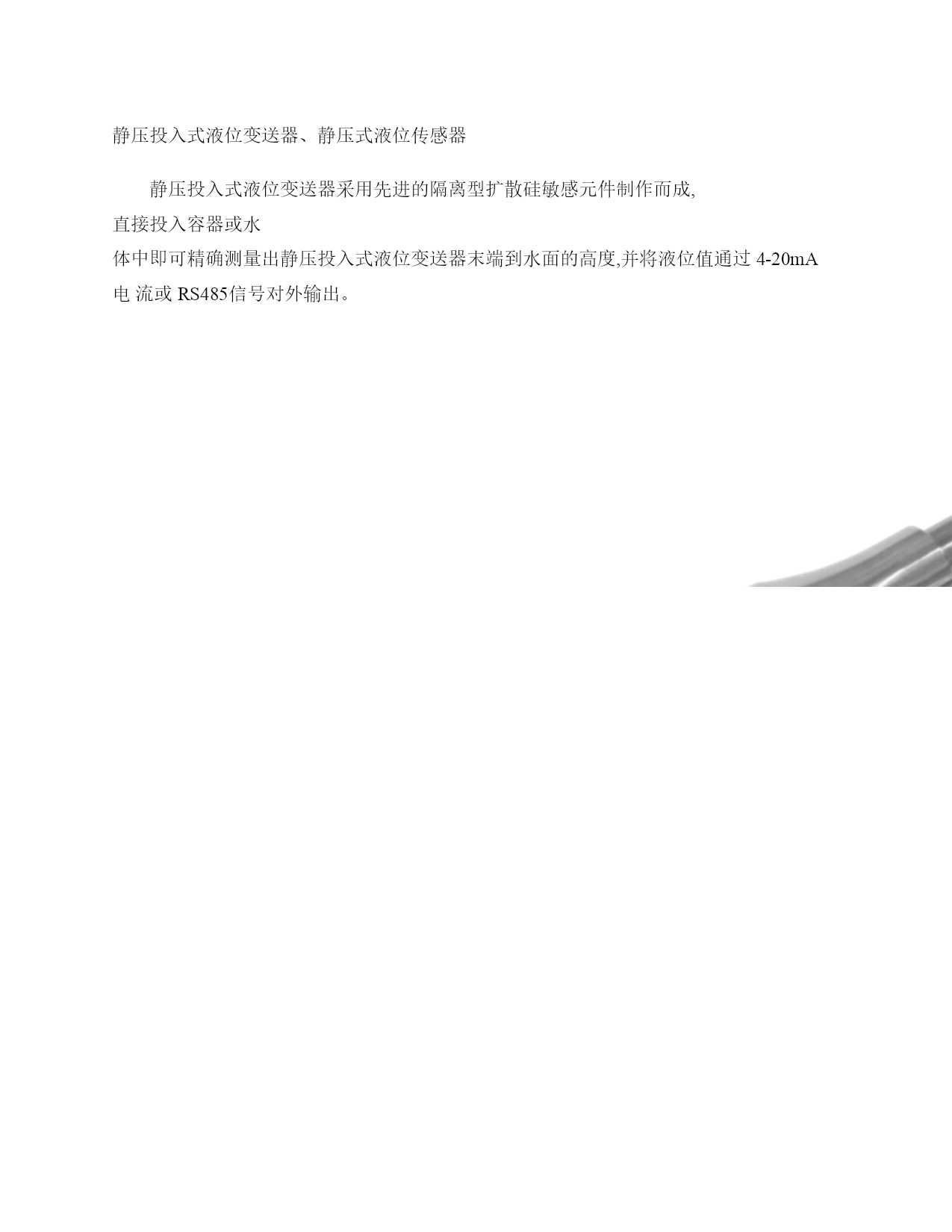

静压投入式液位变送器、静压式液位传感器（完整版）实用资料(可以直接使用，可编辑完整版实用资料，欢迎下载）静压投入式液位变送器、静压式液位传感器静压投入式液位变送器采用先进的隔离型扩散硅敏感元件制作而成,直接投入容器或水体中即可精确测量出静压投入式液位变送器末端到水面的高度,并将液位值通过4-20mA电流或RS485信号对外输出。静压投入式液位变送器DATA-5111广泛应用于城市供排水、污水处理、地下水、水库、河道、海洋等水位监测领域。特点:◆灵敏度高,响应时间≤1ms。◆精度等级高,可达0.1级。◆全不锈钢密封结构,IP68防水。◆聚氨酯导气电缆,耐高温、耐腐蚀。◆体积小巧,便于安装、投放。技术参数:测量介质:液体(对不锈钢壳体无腐蚀量程:0~7,10,20,35,70,100m输出信号:4~20mA/RS485;供电电源:12~28VDC(4-20mA输出5~28VDC(RS485输出4-20mA型液位计负载电阻(Ω:RL≤(U-8/0.02(U为电源电压RS485型液位计温度测量范围:-10℃~80℃(功能可选精度:±0.5%FS.、±0.1%FS;环境温度:-10℃~80℃存储温度:-40℃~80℃过载能力:150%FS稳定性能:±0.05%FS/年;±0.1%FS/年零点温度系数:±0.01%FS/℃满度温度系数:±0.02%FS/℃温度精度等级:±0.2%FS;防护等级:IP68结构材料:外壳:不锈钢316L密封圈:氟橡胶传感器外壳:不锈钢316L膜片:不锈钢316L电缆:φ7.2mm聚氨酯专用电缆电气连接:静压投入式液位变送器外形尺寸:红色黑色蓝色白色电源+电源-RS485(A输出RS485(B输出黑色红色电源+4~20mA输出RS485输出接线图(四线制4~20mA输出接线图(两线制液位变送器DATA-5111液位变送器DATA-5111145Φ27.5单位:mm静压式液位变送器、静压式液位传感器一、概述静压式液位变送器采用带不锈钢隔离膜的扩散硅压阻式压力传感器作为信号测量元件,把与液位深度成正比的液体静压力准确测量出来,并经过专业信号调理电路转换成标准4-20mA电流或RS485信号输出,建立起输出信号与液体深度的线性对应关系,实现对液体深度的精确测量。静压式液位变送器精度高,体积小,使用方便,直接投入液体中,即可测量出变送器末端到液面的液位高度。静压式液位变送器DATA-51系列广泛地应用于城市供排水、污水处理、水池、油池油罐、水文地质、水库、河道和海洋等领域。型号意义:示例说明:DATA-5102(10mH2O表示为唐山平升电子生产的4~20mA,精度为0.5%,量程为10m的静压式液位变送器。二、特点◆灵敏度高,响应时间≤1ms。◆精度等级高,可达0.1级。◆全不锈钢密封结构,IP68防水。◆聚氨酯导气电缆,耐高温、耐腐蚀。◆体积小巧,便于安装、投放。三、工作原理静压式液位变送器采用的传感器是以单晶硅为基体,采用先进的离子注入工艺和微机械加工工艺,制成了具有惠斯顿电桥和精密力学结构的硅敏感元件。传感器所处位置的水压通过接口作用在硅敏感元件上,实现了所加压力与输出信号的线性转换,经激光修调的厚膜电阻网络补偿了敏感元件的温度性能。四、性能指标型号:DATA-51系列测量介质:液体(对不锈钢壳体无腐蚀量程:0~7,10,20,35,70,100m输出信号:4~20mA/RS485;供电电源:12~28VDC(4-20mA输出5~28VDC(RS485输出4-20mA型液位计负载电阻(Ω:RL≤(U-8/0.02(U为电源电压RS485型液位计温度测量范围:-10℃~80℃(功能可选精度:±0.5%FS.、±0.1%FS;环境温度:-10℃~80℃存储温度:-40℃~80℃过载能力:150%FS稳定性能:±0.05%FS/年;±0.1%FS/年零点温度系数:±0.01%FS/℃满度温度系数:±0.02%FS/℃温度精度等级:±0.2%FS;防护等级:IP68结构材料:外壳:不锈钢316L密封圈:氟橡胶传感器外壳:不锈钢316L膜片:不锈钢316L电缆:φ7.2mm聚氨酯专用电缆五、接线图六、外形结构(单位:mm:七、注意事项1、收到产品时请检查包装是否完好,核对变送器型号与规格是否与您选购的产品相符。2、禁止测量与不锈钢不相兼容的介质。3、确保电源供电电压符合供电要求,电源的正、负极与产品的正、负极对应,确保最高液位在该产品的测量范围内。4.请避免静压式液位变送器电缆接线头浸入液体,造成导气线内进入液体,导致液位计损坏。5.请避免静压式液位
