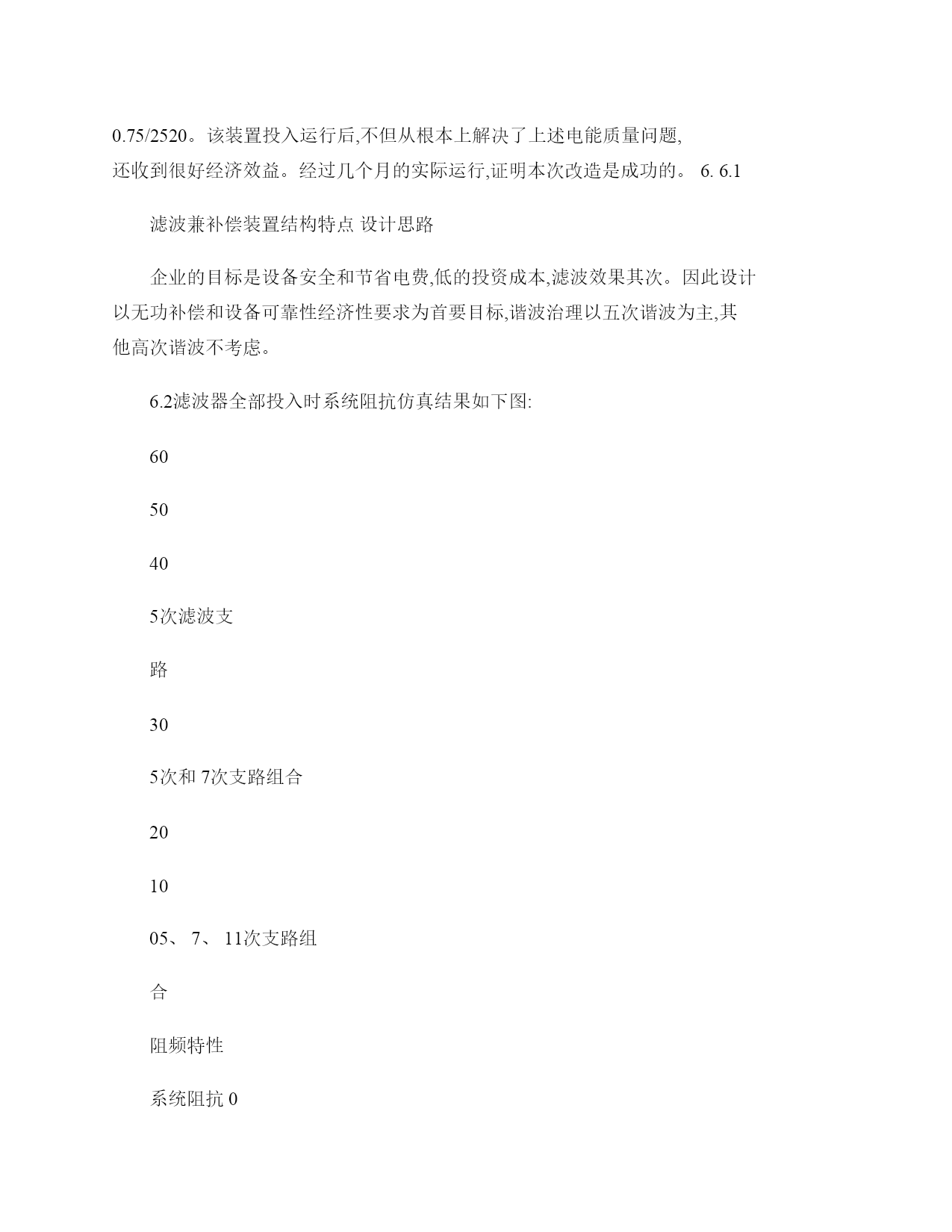

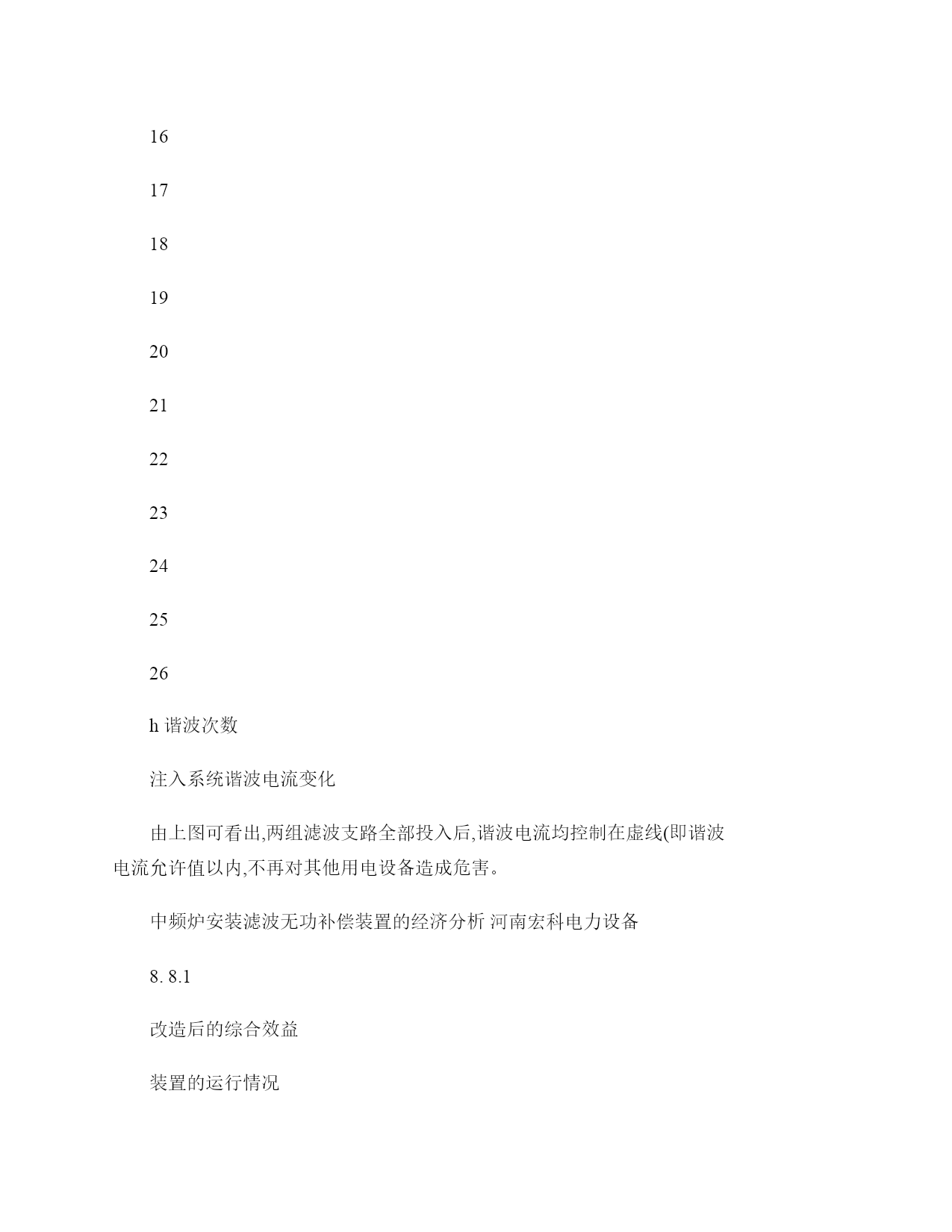

中频炉安装滤波无功补偿装置的经济分析（完整版）实用资料(可以直接使用，可编辑完整版实用资料，欢迎下载）|Z|(Ω滤波器阻抗根据中频炉的固有特性,我们基本认定这些问题是由中频炉电源的谐波引起。中频炉电源产生的大量谐波直接注入到专用变压器,造成变压器振动、损耗增加,具体表现在噪音大、油温高。同时,部分谐波通过10kV母线流入到500kVA的配电变压器,并与低压侧的电容器发生谐振,造成电容器经常烧毁,保护装置误动作。中频炉功率因数低0.73,大量无功功率由专用变压器提供,加重了变压器的负担。由于配电变的电容器也经常烧毁,不能正常运行,公司担心设备的安全,不敢轻意投资中频炉补偿柜。造成公司整体功率因数偏低,月调整电费高。5.系统改造根据就近补偿原则,我们于2007年10月初,在2台中频炉专用变压器的低压侧安装了中频炉专用的2套无功补偿兼谐波治理设备,型号为BF-2B-0.75/2920和BF-2B-0.75/2520。该装置投入运行后,不但从根本上解决了上述电能质量问题,还收到很好经济效益。经过几个月的实际运行,证明本次改造是成功的。6.6.1滤波兼补偿装置结构特点设计思路企业的目标是设备安全和节省电费,低的投资成本,滤波效果其次。因此设计以无功补偿和设备可靠性经济性要求为首要目标,谐波治理以五次谐波为主,其他高次谐波不考虑。6.2滤波器全部投入时系统阻抗仿真结果如下图:6050405次滤波支路305次和7次支路组合201005、7、11次支路组合阻频特性系统阻抗012345678101112131415161718192021222324252627h谐波次数阻频特性Isn谐波电流(A中频炉安装滤波无功补偿装置的经济分析河南宏科电力设备滤波效果仿真分析,即以负载全投补偿切除时所获取谐波数据为参照,仿真结果如下图(图中Is为注入系统谐波电流:605040302010001234567891011121314151617181920212223242526h谐波次数注入系统谐波电流变化由上图可看出,两组滤波支路全部投入后,谐波电流均控制在虚线(即谐波电流允许值以内,不再对其他用电设备造成危害。中频炉安装滤波无功补偿装置的经济分析河南宏科电力设备8.8.1改造后的综合效益装置的运行情况该无功滤波兼补偿装置可自动跟踪调节各个支路的投切,开启后无须人员操作。2007年10月初投运,当月功率因数由0.73提高到0.91。之后的每个月的功率因数都是0.97。8.2产生的经济效益8.2.1功率因数提高,节约力调电费:装置投入后功率因数提高至0.97,力率调整电费由罚8.5%变为奖0.75%,一正一负相差9.25%,月节省调整电费约10万元。2007年有功电量无功电量功率因数调整系数力率电费实缴电费节约电费9月154824014583600.738.50%896291190232/10月13663206272400.91-0.15%-14641015137-8441411月20665204905600.97-0.75%-105751461025-13042712月15120003522000.97-0.75%-78571084794-96902中频炉安装滤波无功补偿装置的经济分析河南宏科电力设备无功滤波兼补偿装置投入后,电压稳定了,缩短了熔炼时间,(也减少了热能既电能损失,提高了生产效率。8.2.4提高设备运行可靠性,延长设备使用寿命。无功滤波兼补偿装置投入后,负荷无功电流、谐波电流减少,设备的发热、损耗降低,振动减少。谐波电流减小70%,单独谐波损耗节约的电费每月将近4000元。系统内各元件损坏率降低、设备绝缘老化减缓,故障率下降,延长设备寿命,因而提高了公司整体用电的安全性。8.2.5供电系统效益无功功率的减少,不仅节约企业自身的电费开支,还减少了电网的线损和对上一级变压器容量的占用。谐波污染的减少,降低了对通讯、自动控制装置、电能计量和继电器保护的干扰,提高了电网的安全性能。8.3企业综合投资收益此铸造企业新增的2套中频炉专用的无功滤波兼补偿装置,全部投资为100多万元。实际平均月节约电费10万元以上,一年就收回了投资成本。9.结论综上所述,中频炉增加无功滤波兼补偿装置具有很高的效益,其兼顾了无功补偿又有滤波功能,具有提高生产效率,提高设备可靠性,节省电能等优点。企业正常生产,该投资一般1~2年即收回。因此,有必要在铸造行业推广使用。中频炉谐波非常大,又有一些不确定因素。设备生产
