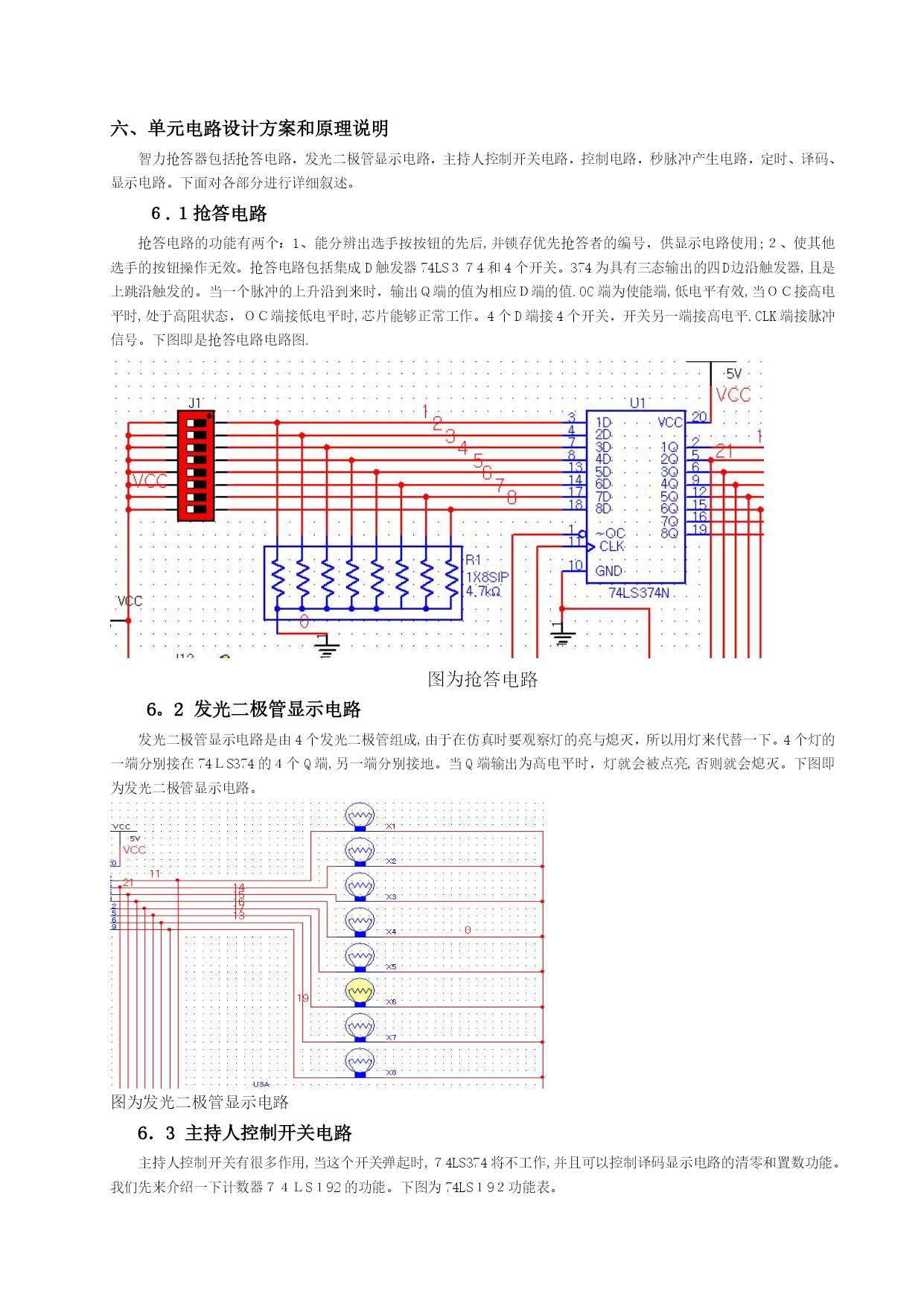

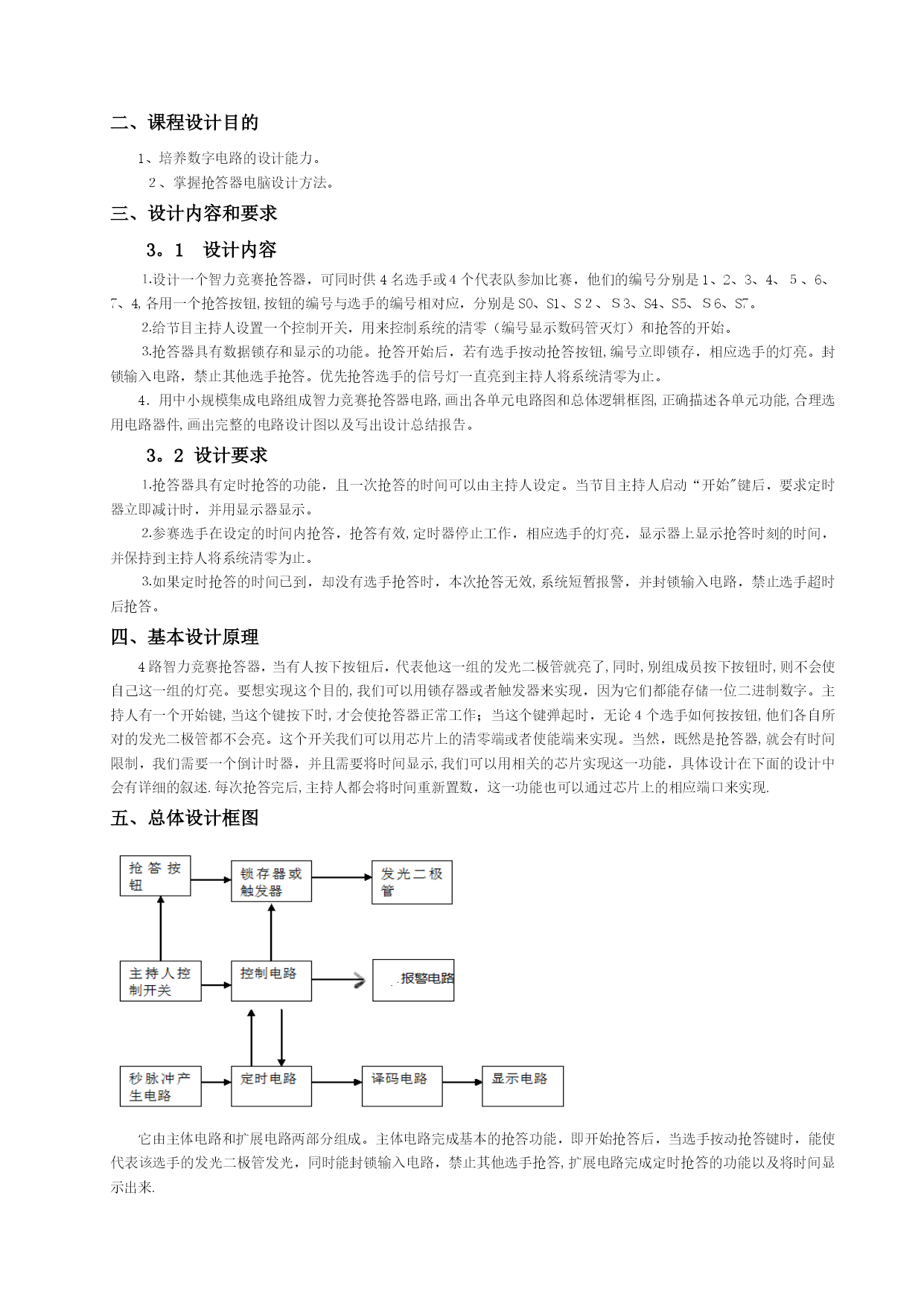

基于Multisim的路智力竞赛抢答器【实用文档】doc文档可直接使用可编辑，欢迎下载基于Muｌtｉsiｍ１0的4路抢答器-—《硬件实训》实验报告班级：组员：指导老师:时间：目录ＴＯＣ\o＂1—3"\u1.设计题目PＡＧEREF_Tｏｃ２３3822039\h12。课程设计目的PAGＥRＥＦ＿Toｃ２338２2039\ｈ13。设计内容和要求PＡＧEREＦ_Toc23３8220３９＼h14.基本设计原理ＰAGＥＲEF_Toｃ233８22039\h1５.总体设计框图ＰAGEREF_Toc2３3822０40\h16。单元电路设计方案和原理说明PAＧEＲＥF_Tｏｃ23382２０41\ｈ23。１抢答电路PAGERＥF_Toc233８22０４２\ｈ2３.2发光二极管显示电路ＰAGEＲＥＦ＿Tｏc2338２2043\h33．3主持人控制开关电路ＰＡGERＥF＿Ｔoc233822044\ｈ３3。4控制电路和秒脉冲产生电路PAＧＥRＥＦ_Tｏc23382204５\h53。５定时、译码、显示电路PAGEＲＥF＿Ｔｏc233８220４6＼h５3。6完整电路图PAGEREＦ_Toc２3382２047\ｈ67.元件清单PAＧＥREF＿Toc23382２04８\h７4.电路仿真PAGEREF＿Tｏc23３822049\ｈ10９.心得体会PAGERＥF_Ｔoc233８２2０4９\ｈ1０１0.参考文献PAGEREF＿Toc23３８２20５０\ｈ1１一、设计题目四路智力竞赛抢答器二、课程设计目的1、培养数字电路的设计能力。２、掌握抢答器电脑设计方法。三、设计内容和要求3。1设计内容⒈设计一个智力竞赛抢答器，可同时供4名选手或４个代表队参加比赛，他们的编号分别是1、2、3、4、５、6、7、4,各用一个抢答按钮,按钮的编号与选手的编号相对应，分别是S0、S1、S２、Ｓ3、S4、S5、Ｓ6、S7。⒉给节目主持人设置一个控制开关，用来控制系统的清零（编号显示数码管灭灯）和抢答的开始。⒊抢答器具有数据锁存和显示的功能。抢答开始后，若有选手按动抢答按钮,编号立即锁存，相应选手的灯亮。封锁输入电路，禁止其他选手抢答。优先抢答选手的信号灯一直亮到主持人将系统清零为止。4．用中小规模集成电路组成智力竞赛抢答器电路,画出各单元电路图和总体逻辑框图,正确描述各单元功能,合理选用电路器件,画出完整的电路设计图以及写出设计总结报告。3。2设计要求⒈抢答器具有定时抢答的功能，且一次抢答的时间可以由主持人设定。当节目主持人启动“开始"键后，要求定时器立即减计时，并用显示器显示。⒉参赛选手在设定的时间内抢答，抢答有效,定时器停止工作，相应选手的灯亮，显示器上显示抢答时刻的时间，并保持到主持人将系统清零为止。⒊如果定时抢答的时间已到，却没有选手抢答时，本次抢答无效,系统短暂报警，并封锁输入电路，禁止选手超时后抢答。四、基本设计原理4路智力竞赛抢答器，当有人按下按钮后，代表他这一组的发光二极管就亮了,同时,别组成员按下按钮时,则不会使自己这一组的灯亮。要想实现这个目的,我们可以用锁存器或者触发器来实现，因为它们都能存储一位二进制数字。主持人有一个开始键,当这个键按下时,才会使抢答器正常工作；当这个键弹起时，无论４个选手如何按按钮,他们各自所对的发光二极管都不会亮。这个开关我们可以用芯片上的清零端或者使能端来实现。当然，既然是抢答器,就会有时间限制，我们需要一个倒计时器，并且需要将时间显示,我们可以用相关的芯片实现这一功能，具体设计在下面的设计中会有详细的叙述.每次抢答完后,主持人都会将时间重新置数，这一功能也可以通过芯片上的相应端口来实现.总体设计框图它由主体电路和扩展电路两部分组成。主体电路完成基本的抢答功能，即开始抢答后，当选手按动抢答键时，能使代表该选手的发光二极管发光，同时能封锁输入电路，禁止其他选手抢答,扩展电路完成定时抢答的功能以及将时间显示出来.六、单元电路设计方案和原理说明智力抢答器包括抢答电路，发光二极管显示电路，主持人控制开关电路，控制电路，秒脉冲产生电路，定时、译码、显示电路。下面对各部分进行详细叙述。６.１抢答电路抢答电路的功能有两个：1、能分辨出选手按按钮的先后,并锁存优先抢答者的编号，供显示电路使用;２、使其他选手的按钮操作无效。抢答电路包括集成D触发器74LS３７4和4个开关。374为具有三态输出的四D边沿触发器,且是上跳沿触发的。当一个脉冲的上升沿到来时，输出Ｑ端的值为相应Ｄ端的值.OC端为使能端,低电平有效,当ＯＣ接高电平时,处于高阻状态，
