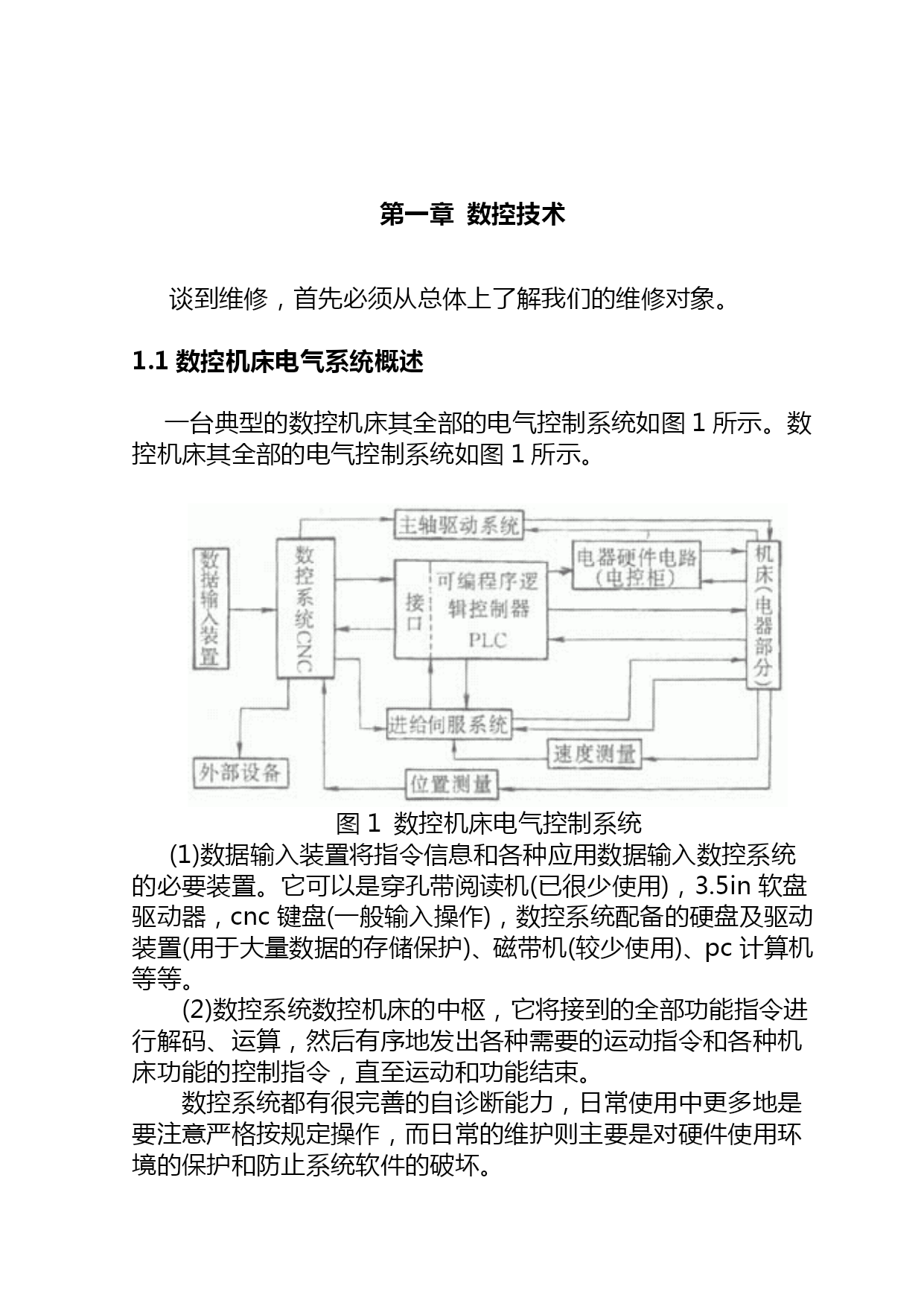

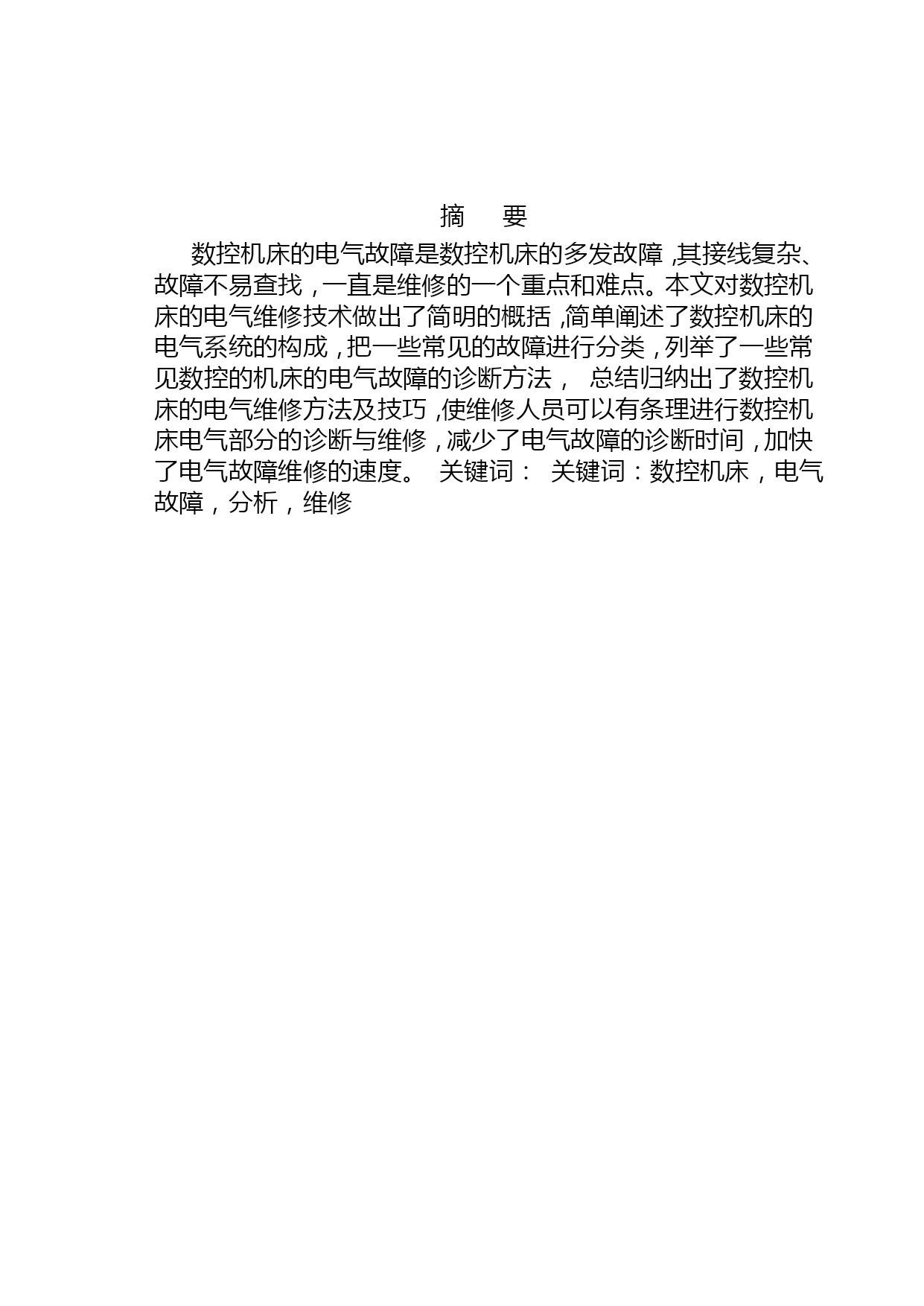

数控机床电气系统维修浅析毕业设计名师资料合集（完整版）资料(可以直接使用，可编辑优秀版资料，欢迎下载）数控机床电气系统维修浅析2021届机械工程系专业机电设备维修与管理学号学生姓名指导教师目录HYPERLINK\l"_Toc217012658"摘要3HYPERLINK\l"_Toc217012659"第一章数控机床电气系统概述4HYPERLINK\l"_Toc217012660"1.1数控机床电气控制组成4HYPERLINK\l"_Toc217012661"1.2.数控机床进给伺服系统的电气控制6HYPERLINK\l"_Toc217012664"第二章维修工作的基本条件8HYPERLINK\l"_Toc217012665"2.1人员条件PAGEREF_Toc217012665\h8HYPERLINK\l"_Toc217012666"2.2物质条件9HYPERLINK\l"_Toc217012666"2.3关于预防性维护9HYPERLINK\l"_Toc217012675"第三章数控机床电气故障诊断与维修10HYPERLINK\l"_Toc217012676"3.1常见电气故障分类10HYPERLINK\l"_Toc217012677"3.2故障的诊断与分析11HYPERLINK\l"_Toc217012678"3.3电气故障的排除方法14HYPERLINK\l"_Toc217012678"3.4维修排故后的总结15HYPERLINK\l"_Toc217012683"总结16HYPERLINK\l"_Toc217012684"致谢17HYPERLINK\l"_Toc217012685"参考文献18摘要数控机床的电气故障是数控机床的多发故障，其接线复杂、故障不易查找，一直是维修的一个重点和难点。本文对数控机床的电气维修技术做出了简明的概括，简单阐述了数控机床的电气系统的构成，把一些常见的故障进行分类，列举了一些常见数控的机床的电气故障的诊断方法，总结归纳出了数控机床的电气维修方法及技巧，使维修人员可以有条理进行数控机床电气部分的诊断与维修，减少了电气故障的诊断时间，加快了电气故障维修的速度。关键词：关键词：数控机床，电气故障，分析，维修第一章数控技术谈到维修，首先必须从总体上了解我们的维修对象。1.1数控机床电气系统概述一台典型的数控机床其全部的电气控制系统如图1所示。数控机床其全部的电气控制系统如图1所示。图1数控机床电气控制系统(1)数据输入装置将指令信息和各种应用数据输入数控系统的必要装置。它可以是穿孔带阅读机(已很少使用)，3.5in软盘驱动器，cnc键盘(一般输入操作)，数控系统配备的硬盘及驱动装置(用于大量数据的存储保护)、磁带机(较少使用)、pc计算机等等。(2)数控系统数控机床的中枢，它将接到的全部功能指令进行解码、运算，然后有序地发出各种需要的运动指令和各种机床功能的控制指令，直至运动和功能结束。数控系统都有很完善的自诊断能力，日常使用中更多地是要注意严格按规定操作，而日常的维护则主要是对硬件使用环境的保护和防止系统软件的破坏。(3)可编程逻辑控制器是机床各项功能的逻辑控制中心。它将来自cnc的各种运动及功能指令进行逻辑排序，使它们能够准确地、协调有序地安全运行；同时将来自机床的各种信息及工作状态传送给cnc，使cnc能及时准确地发出进一步的控制指令，如此实现对整个机床的控制。当代plc多集成于数控系统中，这主要是指控制软件的集成化，而plc硬件则在规模较大的系统中往往采取分布式结构。plc与cnc的集成是采取软件接口实现的，一般系统都是将二者间各种通信信息分别指定其固定的存放地址，由系统对所有地址的信息状态进行实时监控，根据各接口信号的现时状态加以分析判断，据此作出进一步的控制命令，完成对运动或功能的控制。不同厂商的plc有不同的plc语言和不同的语言表达形式，因此，力求熟悉某一机床plc程序的前提是先熟悉该机床的plc语言。(4)主轴驱动系统接受来自cnc的驱动指令，经速度与转矩(功率)调节输出驱动信号驱动主电动机转动，同时接受速度反馈实施速度闭环控制。它还通过plc将主轴的各种现实工作状态通告cnc用以完成对主轴的各项功能控制。主轴驱动系统自身有许多参数设定，这些参数直接影响主轴的转动特性，其中有些不可丢失或改变的，例如指示电动机规格的参数等，有些是可根据运行状态加以调改
