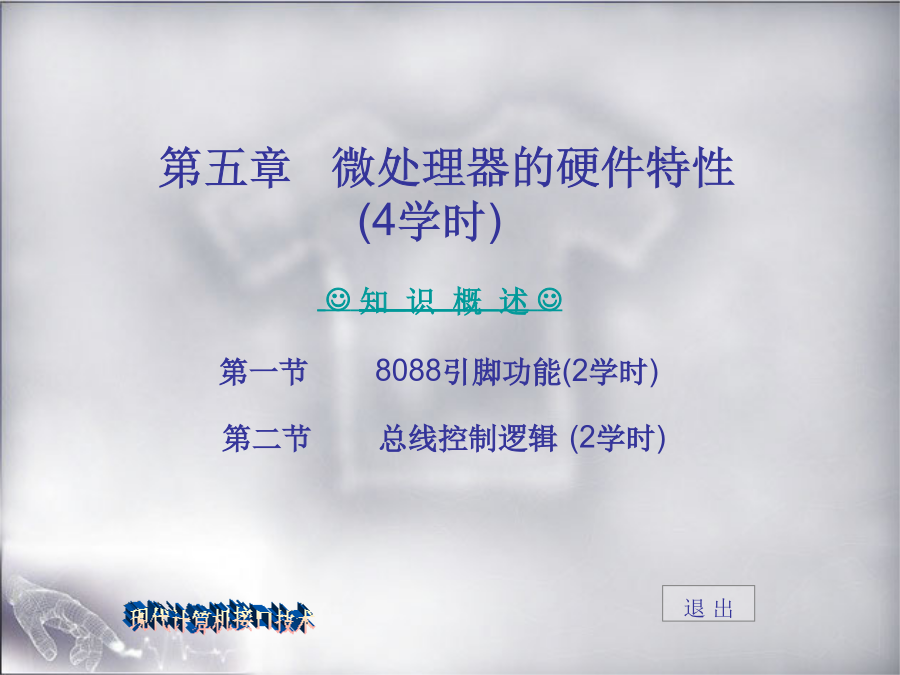

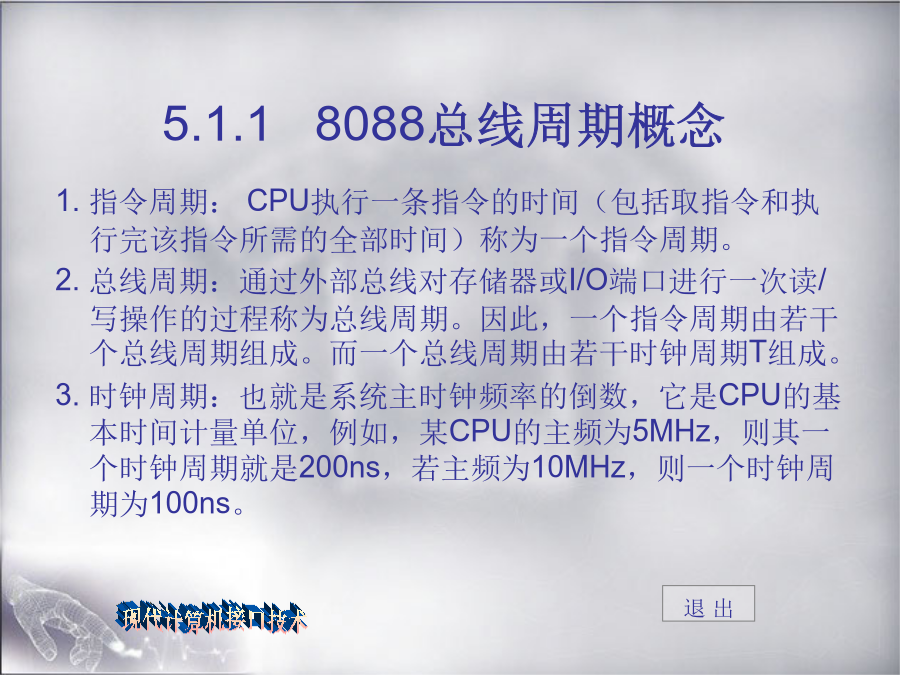

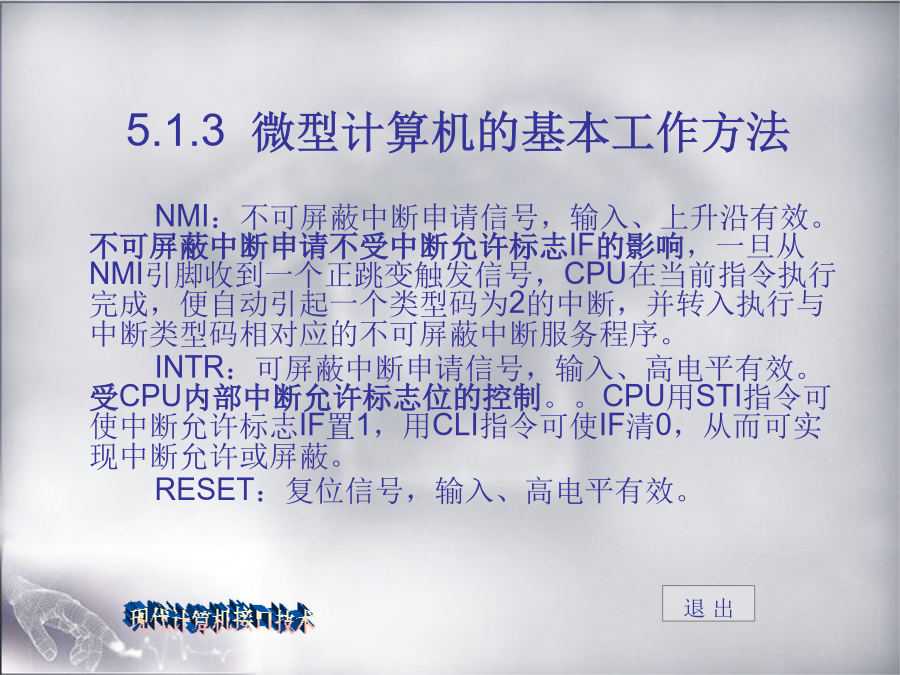

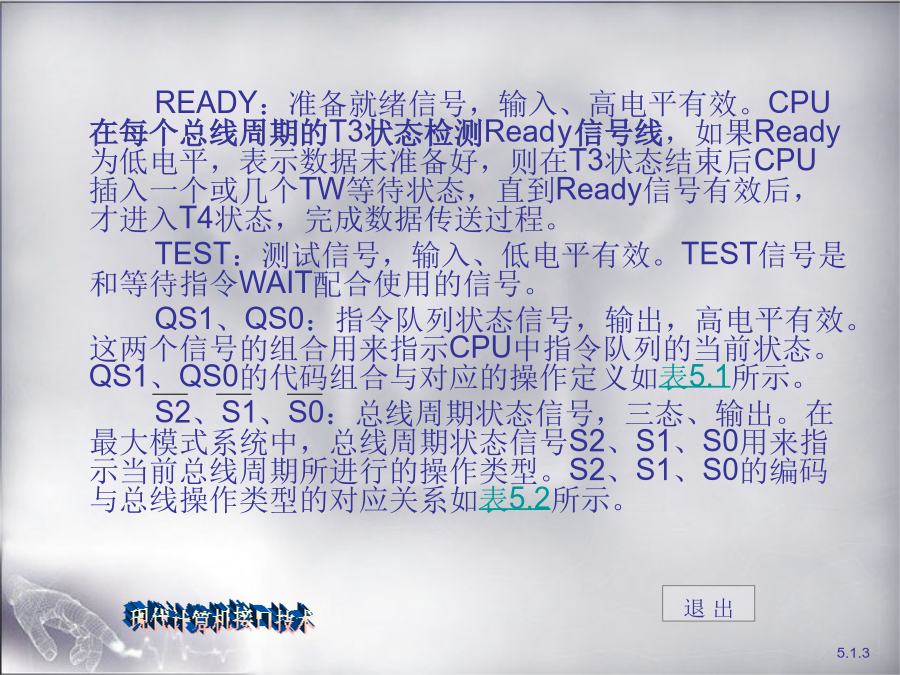

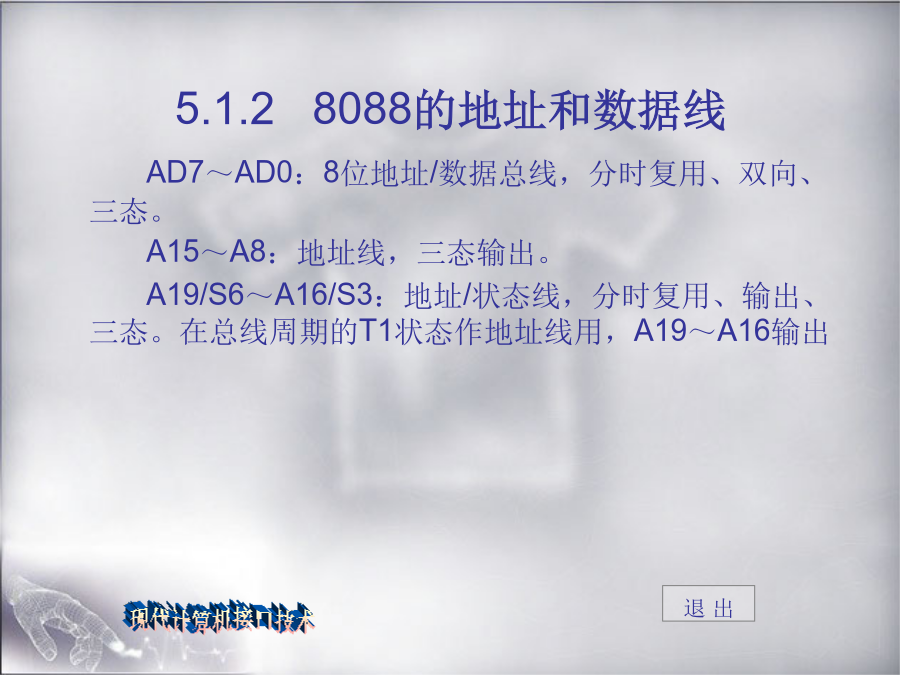

第五章微处理器的硬件特性(4学时)第一节8088引脚功能5.1.18088总线周期概念5.1.15.1.28088的地址和数据线5.1.3微型计算机的基本工作方法5.1.35.1.35.1.4电源和时钟第二节总线控制逻辑5.2.2总线时钟发生器5.2.25.2.25.2.3总线控制器5.2.35.2.35.2.3图5.18088引脚图表5.1QS1、QS0的组合及对应含义表5.2s2、s1、s0编码与对应的总线操作类型图5.28088微处理器的地址总线的分离图5.3经过完全缓冲的８０８６微处理器图5.48284引脚图及框图图5.5８２８４与８０８８ＣＰＵ的连接图5.68288总线控制器的引脚图及框图图5.7最大模式的８０８８系统知识概述封装技术封装形式的概念双列直插式封装塑料方型扁平式封装和PFP（PlasticFlatPackage）塑料扁平组件式封装插针网格阵列封装球栅阵列封装芯片尺寸封装多芯片组件
