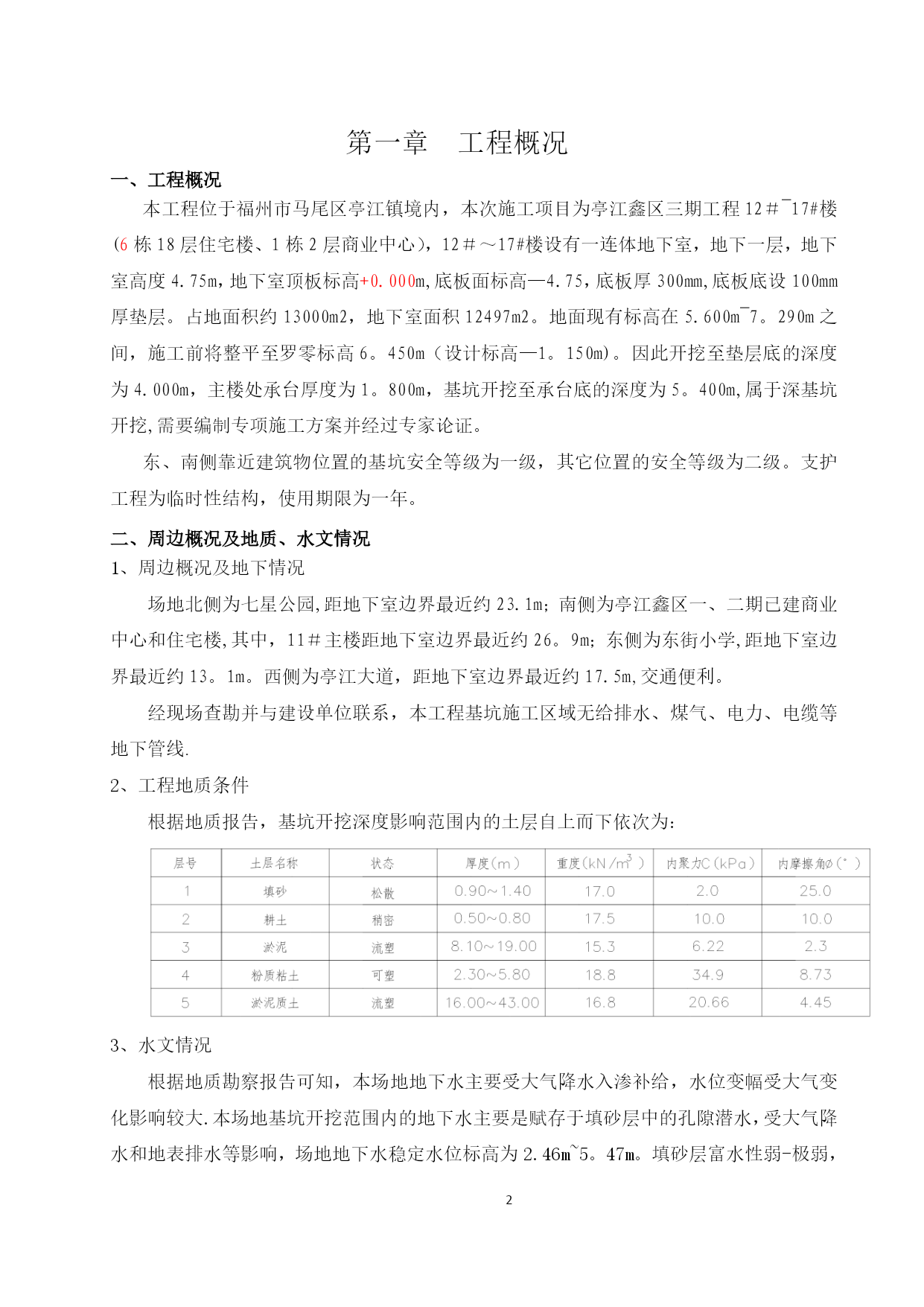

PAGE\*MERGEFORMAT40深基坑土方开挖、内支撑施工方案【实用文档】doc文档可直接使用可编辑,欢迎下载第一章工程概况一、工程概况本工程位于福州市马尾区亭江镇境内,本次施工项目为亭江鑫区三期工程12#~17#楼(6栋18层住宅楼、1栋2层商业中心),12#~17#楼设有一连体地下室,地下一层,地下室高度4.75m,地下室顶板标高+0.000m,底板面标高—4.75,底板厚300mm,底板底设100mm厚垫层。占地面积约13000m2,地下室面积12497m2。地面现有标高在5.600m~7。290m之间,施工前将整平至罗零标高6。450m(设计标高—1。150m)。因此开挖至垫层底的深度为4.000m,主楼处承台厚度为1。800m,基坑开挖至承台底的深度为5。400m,属于深基坑开挖,需要编制专项施工方案并经过专家论证。东、南侧靠近建筑物位置的基坑安全等级为一级,其它位置的安全等级为二级。支护工程为临时性结构,使用期限为一年。二、周边概况及地质、水文情况1、周边概况及地下情况场地北侧为七星公园,距地下室边界最近约23.1m;南侧为亭江鑫区一、二期已建商业中心和住宅楼,其中,11#主楼距地下室边界最近约26。9m;东侧为东街小学,距地下室边界最近约13。1m。西侧为亭江大道,距地下室边界最近约17.5m,交通便利。经现场查勘并与建设单位联系,本工程基坑施工区域无给排水、煤气、电力、电缆等地下管线.2、工程地质条件根据地质报告,基坑开挖深度影响范围内的土层自上而下依次为:3、水文情况根据地质勘察报告可知,本场地地下水主要受大气降水入渗补给,水位变幅受大气变化影响较大.本场地基坑开挖范围内的地下水主要是赋存于填砂层中的孔隙潜水,受大气降水和地表排水等影响,场地地下水稳定水位标高为2.46m~5。47m。填砂层富水性弱-极弱,在基坑开挖时渗入基坑内水量小,受居民排水及雨季影响,渗水加强。三、支护设计概况基坑支护采用放坡+单排SMW工法桩+一道现浇砼内支撑梁进行支护。1、围护桩采用SMW工法桩(1)基坑东侧为东街小学,采用SMW工法桩加内支撑支护形式,三轴水泥搅拌桩∅850@600,搅拌桩内插入H700*300*13*24型钢,间距1200mm,桩长15、18m。(2)基坑南侧为亭江鑫区一、二期已建商业中心和住宅楼,其中,11#主楼距地下室边界最近约26。9m,采用SMW工法桩加内支撑支护形式,三轴水泥搅拌桩∅850@600,搅拌桩内插入H700*300*13*24型钢,间距1200mm,桩长24m。(3)基坑西侧为亭江大道,采用SMW工法桩加内支撑支护形式,三轴水泥搅拌桩∅650@450,搅拌桩内插入H500*300*11*18型钢,间距900mm,桩长15、18、21m。(4)基坑北侧为七星公园,采用SMW工法桩加内支撑支护形式,三轴水泥搅拌桩∅650@450,搅拌桩内插入H500*300*11*18型钢,间距900mm,桩长21m.2、放坡+素砼喷射距围护桩外围1500mm采用放坡开挖500mm,坡度1:1,素砼强度C20,厚度40mm。3、内支撑内支撑采用现浇砼梁支撑,支撑系统面标高为-1.65m,冠梁GL:1.2*0.8m、环梁ZC1:1。5*0。8m、支撑梁L1:0.7*0。8m、L1:0.6*0。7m.立柱采用35米长的φ800冲钻灌注桩内插格构柱。四、降排水设计概况工程设计采用三轴搅拌桩进行挡水,在坡顶设置截水沟,在坡脚设置排水沟,并每间距50m设置集水井.汇聚后在集水井中用水泵及时将积水抽掉.附图1:施工总平面布置图、基坑平面图附图3:基坑支护剖面图附图1基坑支护总平图附图2基坑支护剖面图第二章、编制依据一、编制依据1.福建省建筑设计研究院设计并提供的施工图纸,包括设计总说明、总平面图、监测点布置平图示意图、基坑支护结构平图示意图、剖面图、大样图等相关图纸。2。《马尾亭江鑫区(三期)岩土工程勘察报告》(福建省教育建筑设计院)3、施工组织总设计4.工程中依据的主要规范、规程和标准及文件:1)、规范、规程一览表类别名称文件编号国标建筑基坑工程监测技术规范GB50497—2021国标建筑地基基础工程施工质量验收规范GB52—2021国标建筑工程施工质量验收统一标准GBJ50300—2001国标工程测量规范GB5026—2007国标混凝土结构工程施工质量验收规范GB54-2002(2021版)行标建筑地基处理技术规范JGJ79—2021行标建筑施工土石方工程安全技术规范JGJ180-2021行标建筑机械使用安全技术规程JGJ33—2021行标施工现场临时用电安全技术规范JGJ46-2021行标建筑桩基技术规
