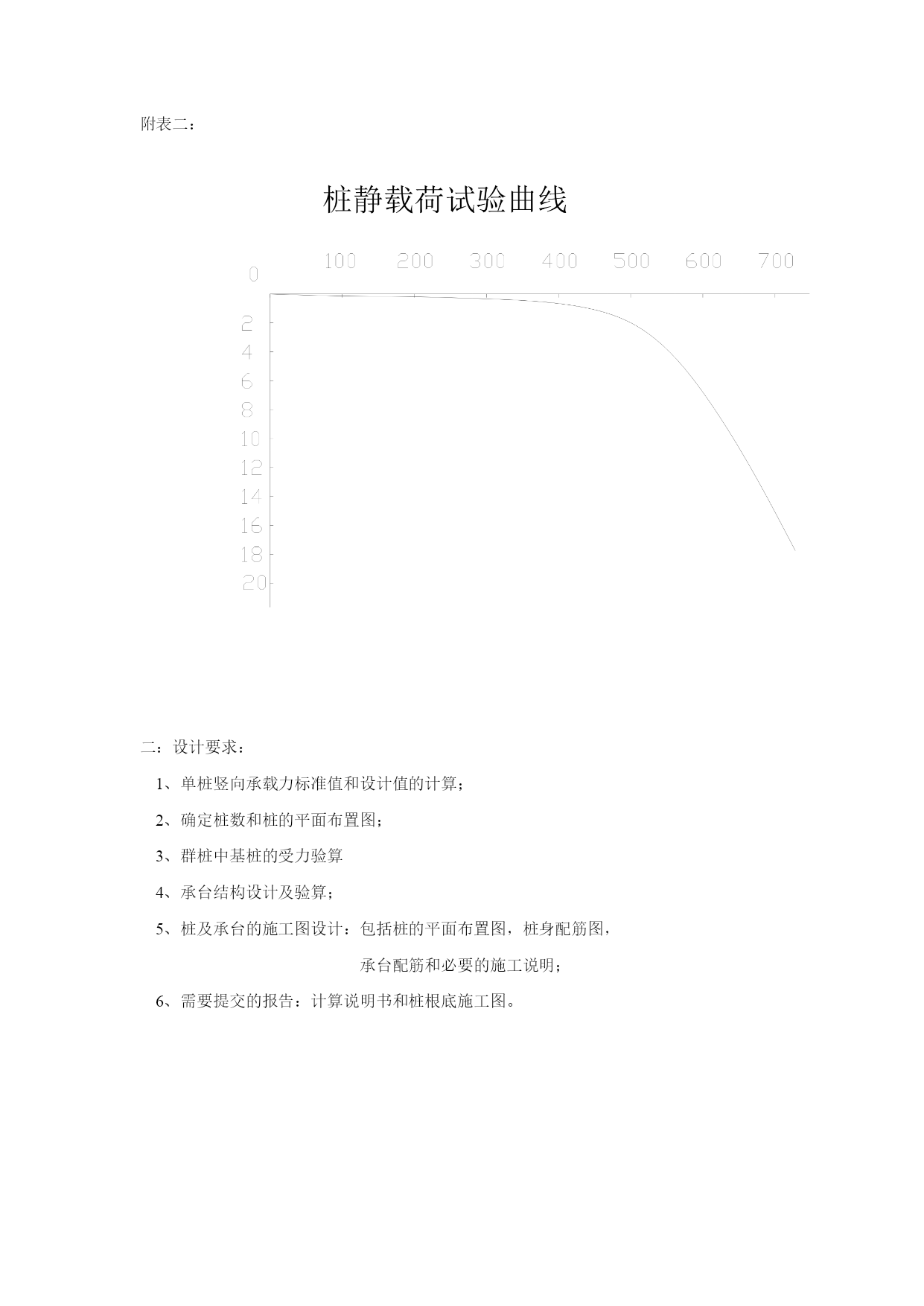

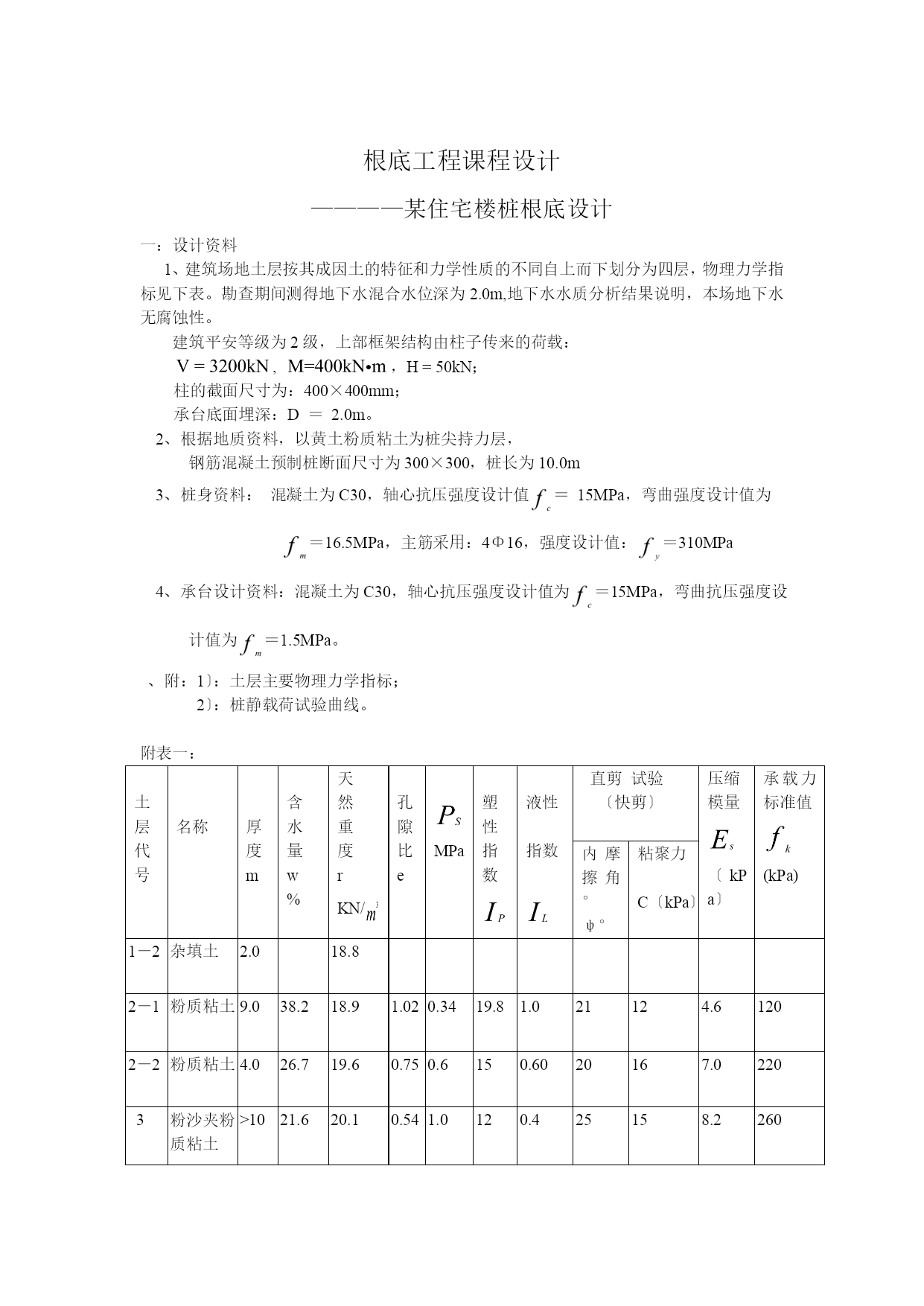

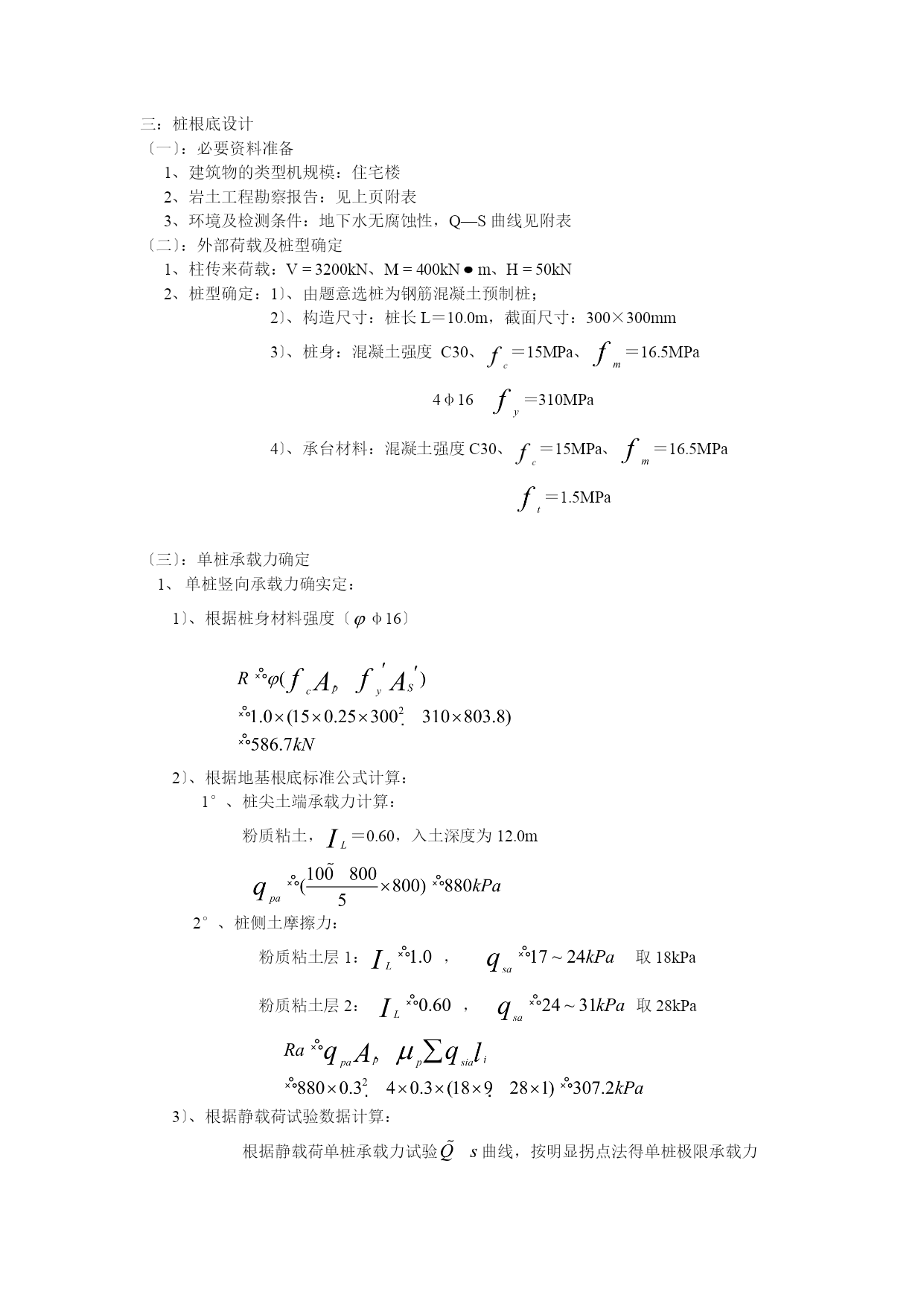

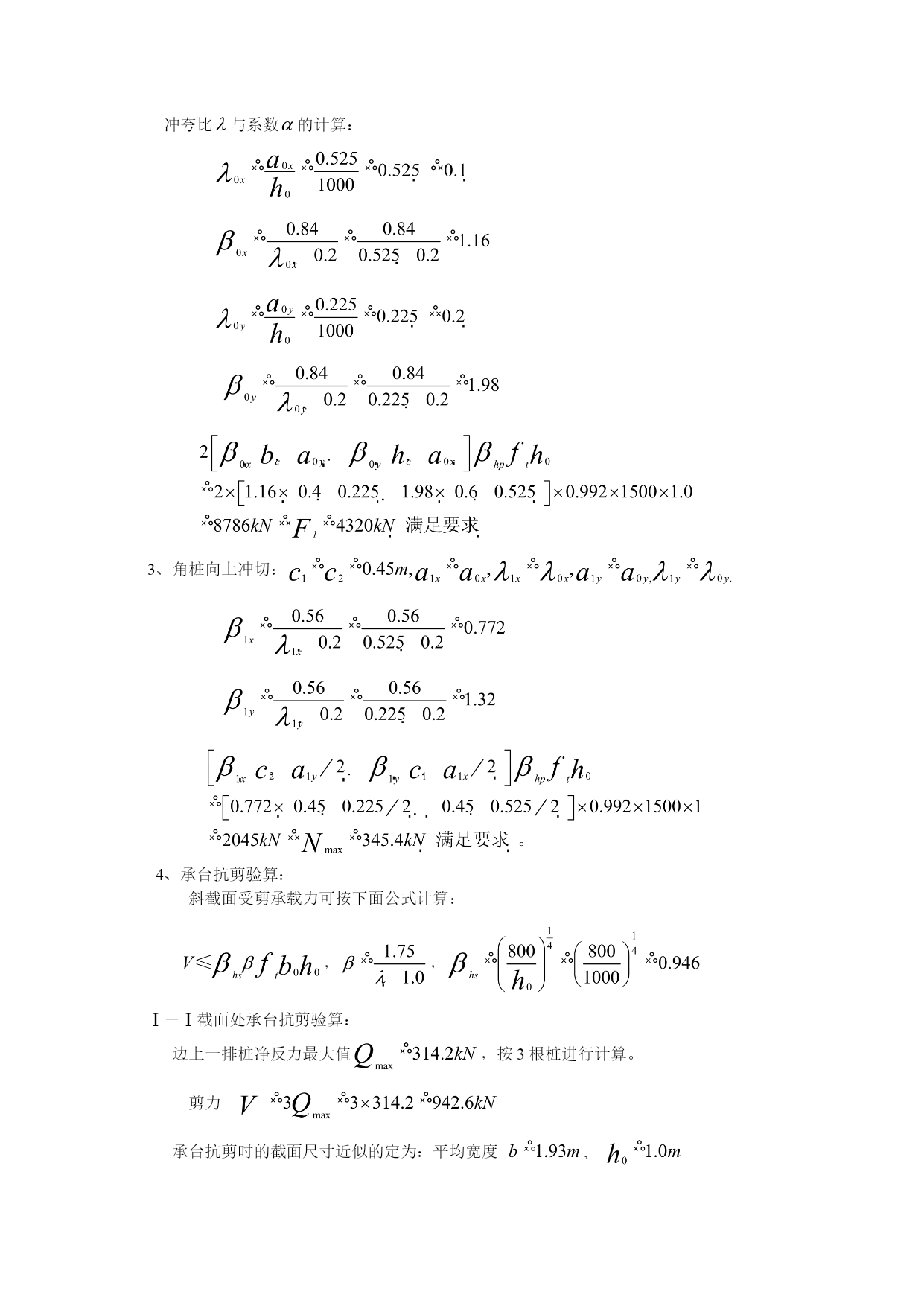

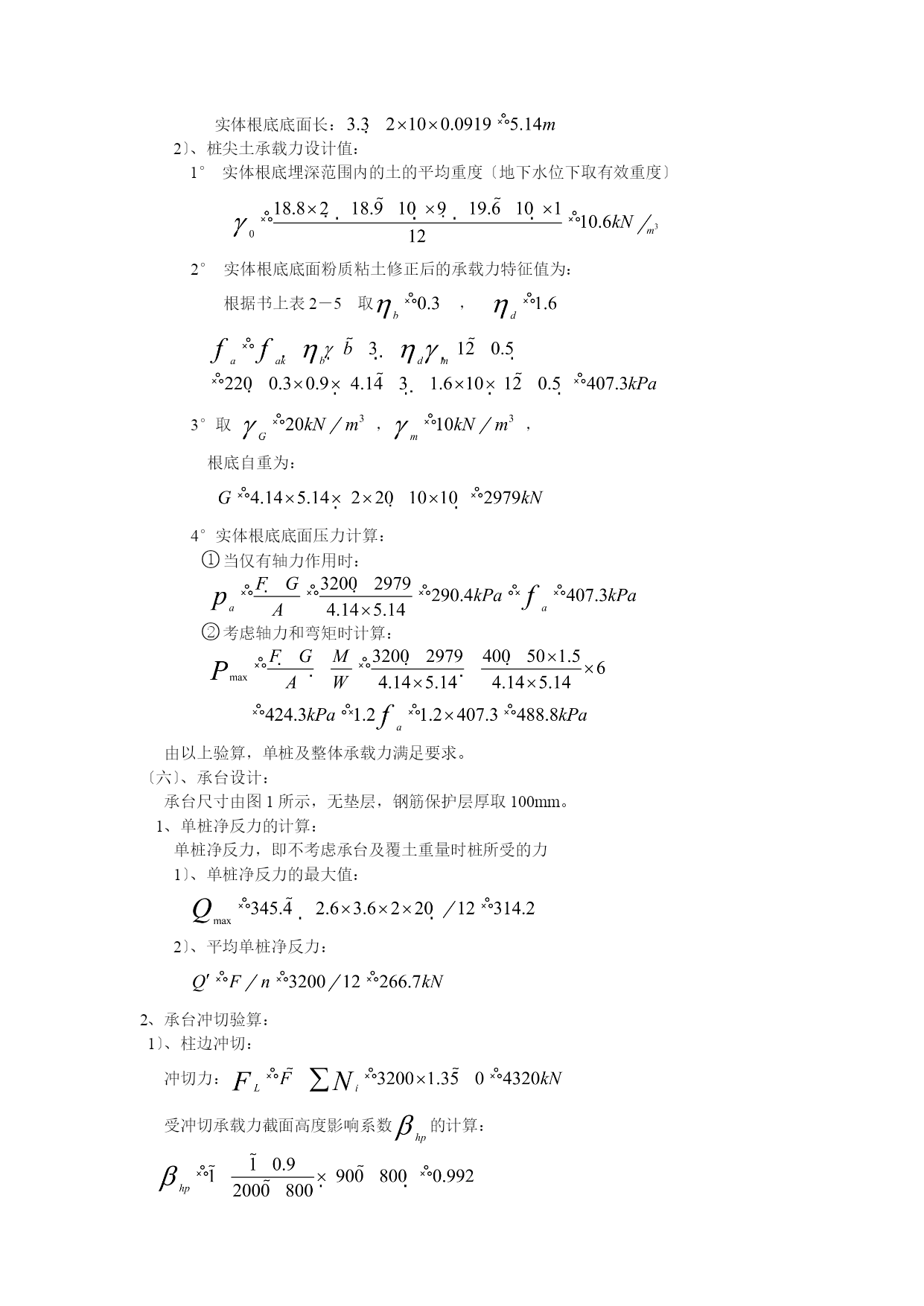

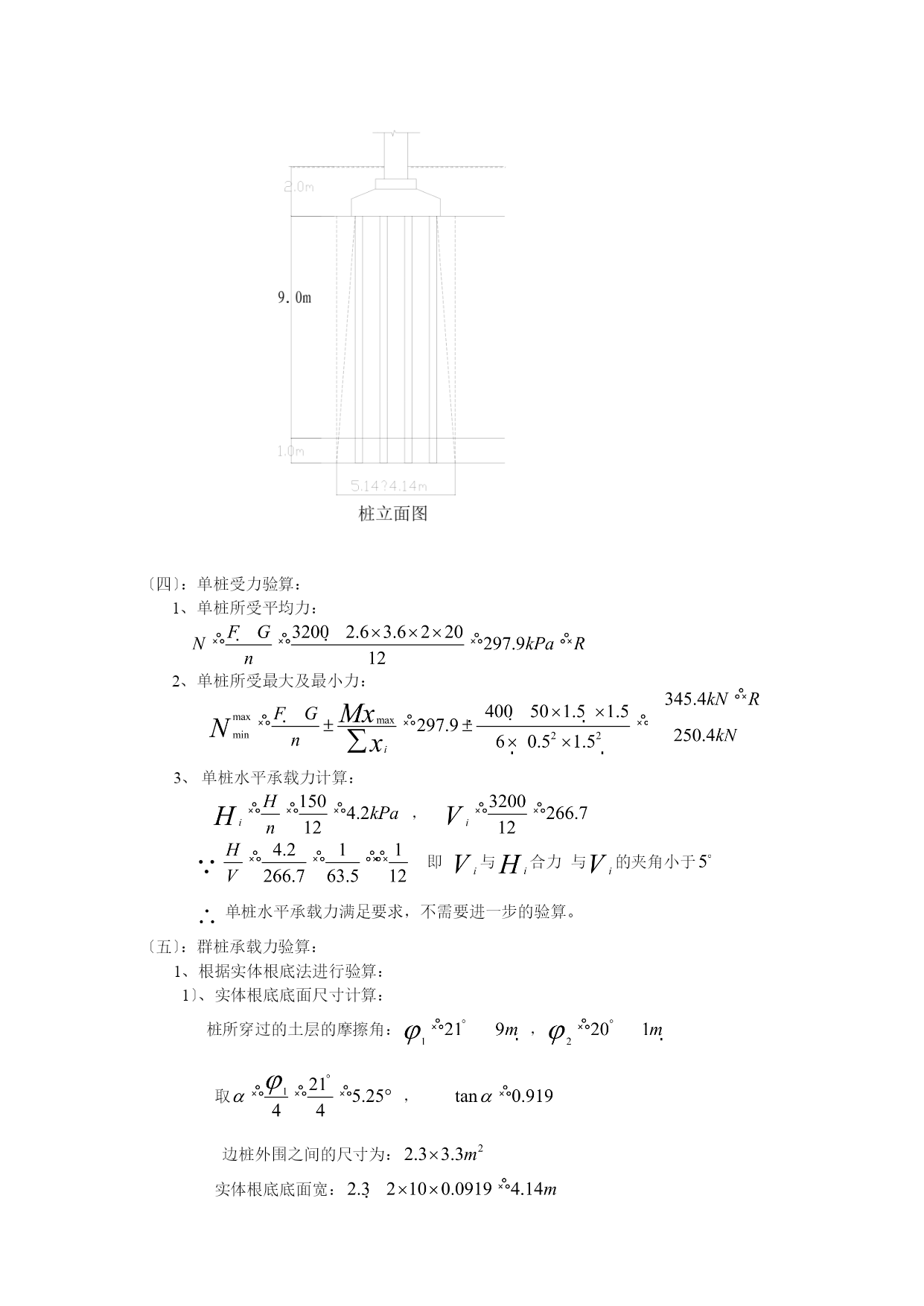

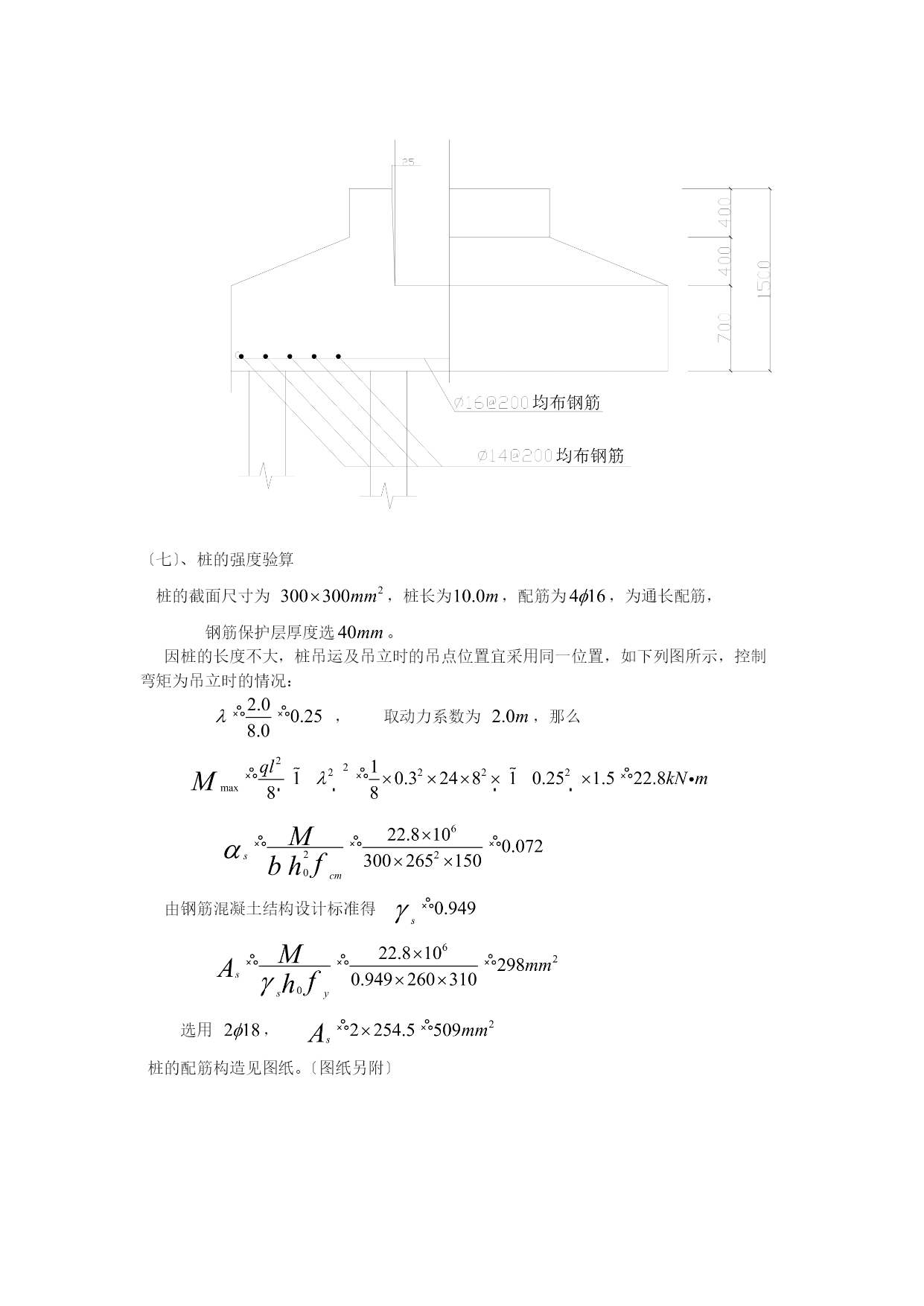

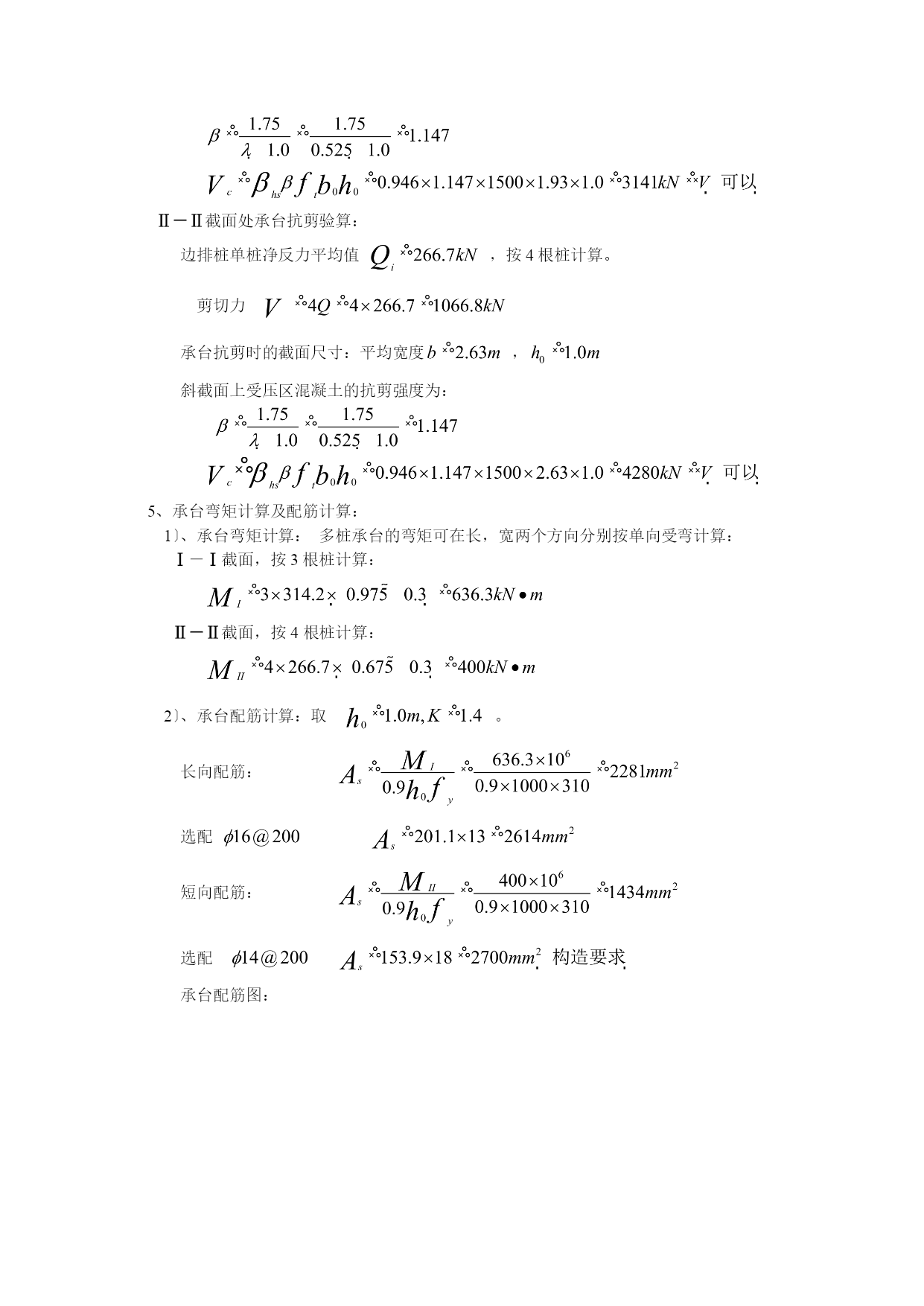

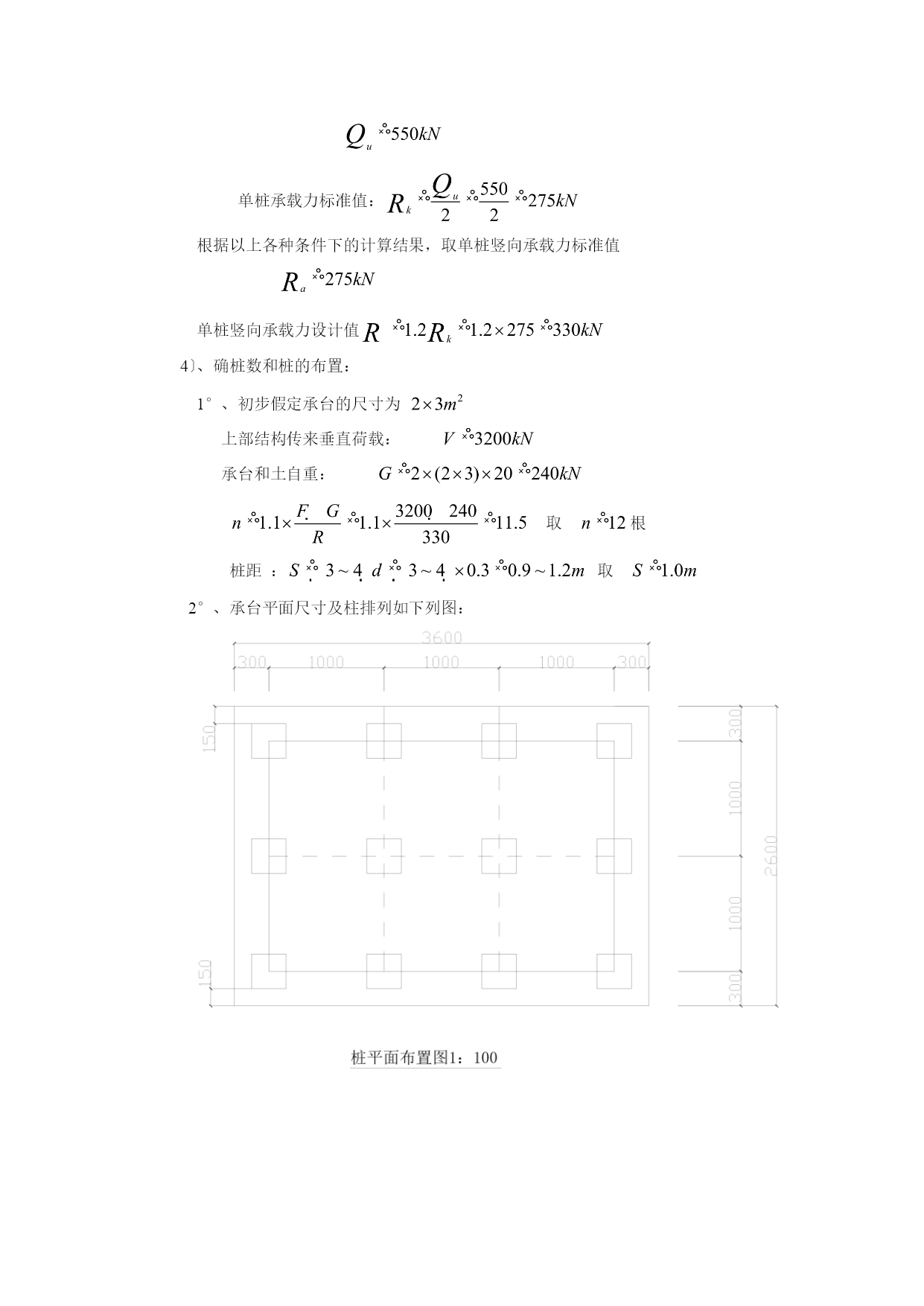

某住宅楼桩基础设计计算书(课程设计)【完整版】(文档可以直接使用，也可根据实际需要修订后使用,可编辑放心下载）根底工程课程设计————某住宅楼桩根底设计一：设计资料1、建筑场地土层按其成因土的特征和力学性质的不同自上而下划分为四层，物理力学指标见下表。勘查期间测得地下水混合水位深为2.0m,地下水水质分析结果说明，本场地下水无腐蚀性。建筑平安等级为2级，上部框架结构由柱子传来的荷载：,，H=50kN；柱的截面尺寸为：400×400mm；承台底面埋深：D＝2.0m。2、根据地质资料，以黄土粉质粘土为桩尖持力层，钢筋混凝土预制桩断面尺寸为300×300，桩长为10.0m3、桩身资料：混凝土为C30，轴心抗压强度设计值＝15MPa，弯曲强度设计值为＝16.5MPa，主筋采用：4Φ16，强度设计值：＝310MPa4、承台设计资料：混凝土为C30，轴心抗压强度设计值为＝15MPa，弯曲抗压强度设计值为＝1.5MPa。、附：1〕：土层主要物理力学指标；2〕：桩静载荷试验曲线。附表一：土层代号名称厚度m含水量w%天然重度rKN/孔隙比eMPa塑性指数液性指数直剪试验〔快剪〕压缩模量〔kPa〕承载力标准值(kPa)内摩擦角°ψ°粘聚力C〔kPa〕1－2杂填土2.018.82－1粉质粘土9.038.218.91.020.3419.81.021124.61202－2粉质粘土4.026.719.60.750.6150.6020167.02203粉沙夹粉质粘土>1021.620.10.541.0120.425158.2260附表二：二：设计要求：1、单桩竖向承载力标准值和设计值的计算；2、确定桩数和桩的平面布置图；3、群桩中基桩的受力验算4、承台结构设计及验算；5、桩及承台的施工图设计：包括桩的平面布置图，桩身配筋图，承台配筋和必要的施工说明；6、需要提交的报告：计算说明书和桩根底施工图。三：桩根底设计〔一〕：必要资料准备1、建筑物的类型机规模：住宅楼2、岩土工程勘察报告：见上页附表3、环境及检测条件：地下水无腐蚀性，Q—S曲线见附表〔二〕：外部荷载及桩型确定1、柱传来荷载：V=3200kN、M=400kNm、H=50kN2、桩型确定：1〕、由题意选桩为钢筋混凝土预制桩；2〕、构造尺寸：桩长L＝10.0m，截面尺寸：300×300mm3〕、桩身：混凝土强度C30、＝15MPa、＝16.5MPa4φ16＝310MPa4〕、承台材料：混凝土强度C30、＝15MPa、＝16.5MPa＝1.5MPa〔三〕：单桩承载力确定单桩竖向承载力确实定：1〕、根据桩身材料强度〔φ16〕2〕、根据地基根底标准公式计算：1°、桩尖土端承载力计算：粉质粘土，＝0.60，入土深度为12.0m2°、桩侧土摩擦力：粉质粘土层1：，取18kPa粉质粘土层2：，取28kPa3〕、根据静载荷试验数据计算：根据静载荷单桩承载力试验曲线，按明显拐点法得单桩极限承载力单桩承载力标准值：根据以上各种条件下的计算结果，取单桩竖向承载力标准值单桩竖向承载力设计值4〕、确桩数和桩的布置：1°、初步假定承台的尺寸为上部结构传来垂直荷载：承台和土自重：取根桩距：取2°、承台平面尺寸及柱排列如下列图：〔四〕：单桩受力验算：1、单桩所受平均力：2、单桩所受最大及最小力：单桩水平承载力计算：，即与合力与的夹角小于单桩水平承载力满足要求，不需要进一步的验算。〔五〕：群桩承载力验算：1、根据实体根底法进行验算：1〕、实体根底底面尺寸计算：桩所穿过的土层的摩擦角：，取，边桩外围之间的尺寸为：实体根底底面宽：实体根底底面长：2〕、桩尖土承载力设计值：1°实体根底埋深范围内的土的平均重度〔地下水位下取有效重度〕2°实体根底底面粉质粘土修正后的承载力特征值为：根据书上表2－5取，3°取，，根底自重为：4°实体根底底面压力计算：eq\o\ac(○,1)当仅有轴力作用时：eq\o\ac(○,2)考虑轴力和弯矩时计算：由以上验算，单桩及整体承载力满足要求。〔六〕、承台设计：承台尺寸由图1所示，无垫层，钢筋保护层厚取100mm。1、单桩净反力的计算：单桩净反力，即不考虑承台及覆土重量时桩所受的力1〕、单桩净反力的最大值：2〕、平均单桩净反力：2、承台冲切验算：1〕、柱边冲切：冲切力：受冲切承载力截面高度影响系数的计算：冲夸比与系数的计算：3、角桩向上冲切：4、承
