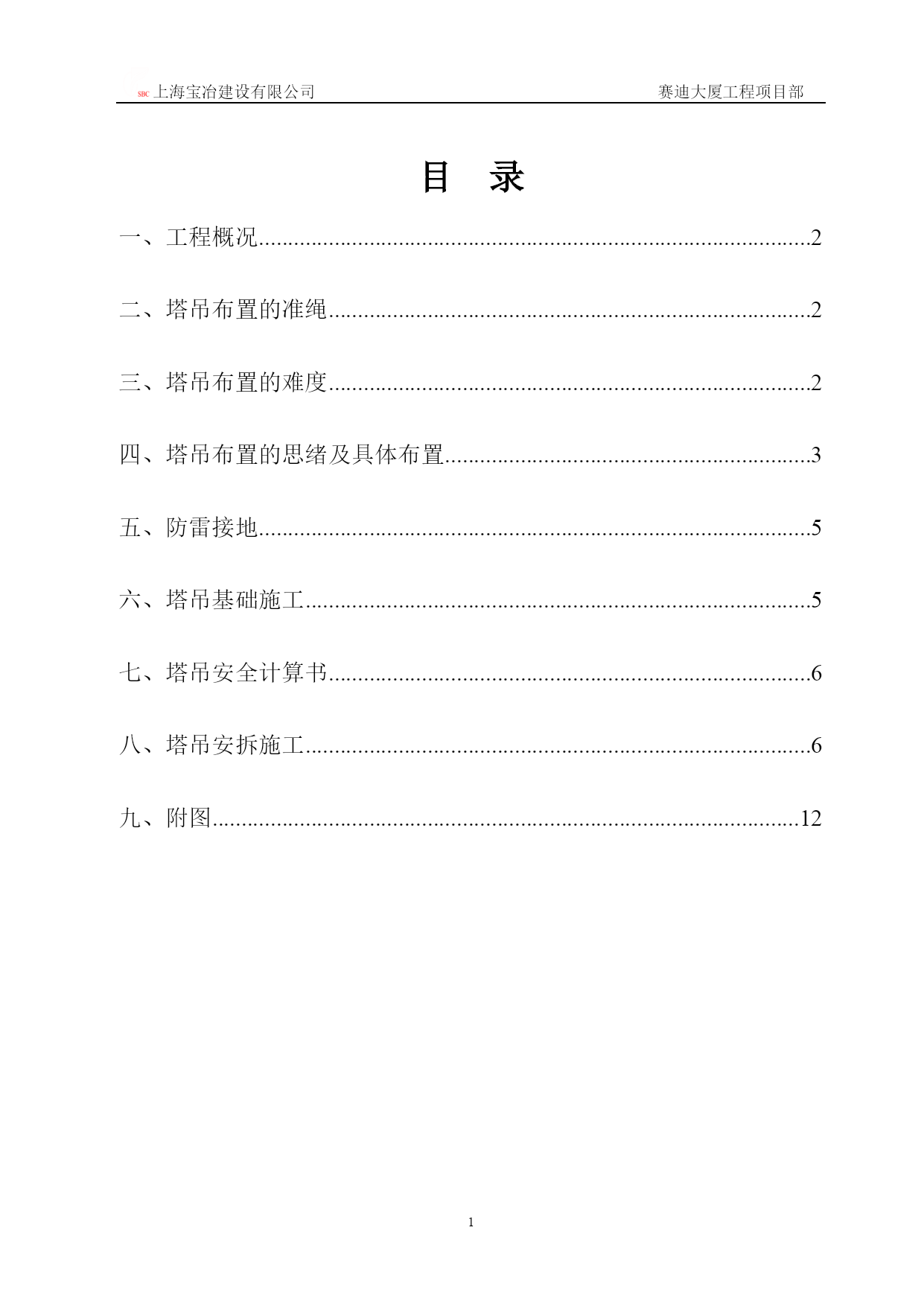

上海宝冶建设有限公司赛迪大厦工程项目部PAGEPAGE15目录TOC\o"1-1"\h\zHYPERLINK\l"_Toc171834905"一、工程概况PAGEREF_Toc171834905\h2HYPERLINK\l"_Toc171834906"二、塔吊布置的准绳PAGEREF_Toc171834906\h2HYPERLINK\l"_Toc171834907"三、塔吊布置的难度PAGEREF_Toc171834907\h2HYPERLINK\l"_Toc171834908"四、塔吊布置的思绪及具体布置PAGEREF_Toc171834908\h3HYPERLINK\l"_Toc171834909"五、防雷接地PAGEREF_Toc171834909\h5HYPERLINK\l"_Toc171834910"六、塔吊基础施工PAGEREF_Toc171834910\h5HYPERLINK\l"_Toc171834911"七、塔吊安全计算书PAGEREF_Toc171834911\h6HYPERLINK\l"_Toc171834912"八、塔吊安拆施工PAGEREF_Toc171834912\h6HYPERLINK\l"_Toc171834913"九、附图PAGEREF_Toc171834913\h12重庆赛迪大厦工程塔吊施工方案一、工程概况重庆赛迪大厦座落在重庆市北部新区交通主干道金山东大学道东侧。是北部新区金山国际商务中心的核心组成部分，是一个簇新的地标式建筑；赛迪大厦次要功能设有办公、会议、展现厅、餐厅、车库等内容，建筑层数地下3层，地上23层，为一类高层公共建筑。该工程用地面积：9950m2，建筑面积：62896.2m2，（其中地上41789m2、地下21007m2）；建筑占地面积4571.3m2。全部建筑长110m、宽约为66m，有主楼和裙房构成，依地势呈北高南低之势。其中主楼包括A、B、C三栋写字楼，层高为4.2m。A楼地下3层、地上23层、建筑高度96.6m；B楼地下3层、地上8层、建筑高度33.3m；C楼地下3层、地上13层、建筑高度50.1m。南边有6层裙房组成U形布局，次要用做配套装备。主楼和群楼经过东、西两个桥厅予以连接成无机全体。本工程室内设计标高±0.000＝+331.100米（以黄海高程系为准）；二、塔吊布置的准绳2.1、最大限制的满足垂直运输的要求和服务半径；2.2、两台塔吊之间的距离最大限制的满足安全规范的要求；2.3、满足塔吊安装和拆卸的工作面要求，保证塔吊拆卸的可行性。三、塔吊布置的难度3.1、我司进场时，土方曾经开挖终了，该工程有三层地下室，基坑开挖面标高为-12.485米。3.2、由于基坑周围可用的堆场和加工场地非常无量，北侧和东侧只能利用道路，西侧根本没有场地，西侧的吊运只能靠东侧或北侧的塔吊进行倒运。3.3、由于塔吊要满足钢结构吊装的需求，现场需布置一台300吨的塔吊，这样的资源在重庆非常无量。四、塔吊布置的思绪及具体布置4.1.塔吊的地位选择由于基坑周围坡顶场地受限,而基坑深度达-12m,考虑到塔吊的安全和边坡的不变,将塔吊全部布置在基坑内部.根据基坑地下室结构钢柱平面布置和构件分量分布情况,拟布置3台塔吊,塔吊臂长50~60m,具体布置见平面布置图.4.2.塔吊型号确定4.2.1构件尺寸编号典型柱构件编号构件分量点对点距离备注1#塔吊5/L1C/610.53T19.96m2C/611.15T7/L1C-812.31T16.31m2C-413.61T8/L1C-34.95T23.72m2C-55.80T3/J1C-215.16T42.39m9/J1C-572.47T45.5m2#塔吊3/H1C-205.26T25.35m4/A1C-461.9T38.36m6/1/B1C-303.26T36.74m3#塔吊9/H1C-572.47T25.56m7/1/B1C-313.78T30.92m9/B1C-511.88T29.77m4.2.2荷载特性4.3塔吊选择根据构件分量和平面地位,塔吊选择1台型号为QTZ300，2台型号为QTZ125.五、防雷接地5.1接地电阻应不大于4欧，必须按图所示尺寸及要求施工，满足各项要求。5.2连接接地安装该当留意事项:5.21连接处应清楚涂料。5.22防雷接地保护安装的电缆可与任何一根主弦杆的螺栓连接,并清除螺栓螺母及套管上的涂料。5.23与地基锚固连接的底盘决不能用作防雷安装的接地极,必须在踏机基础
