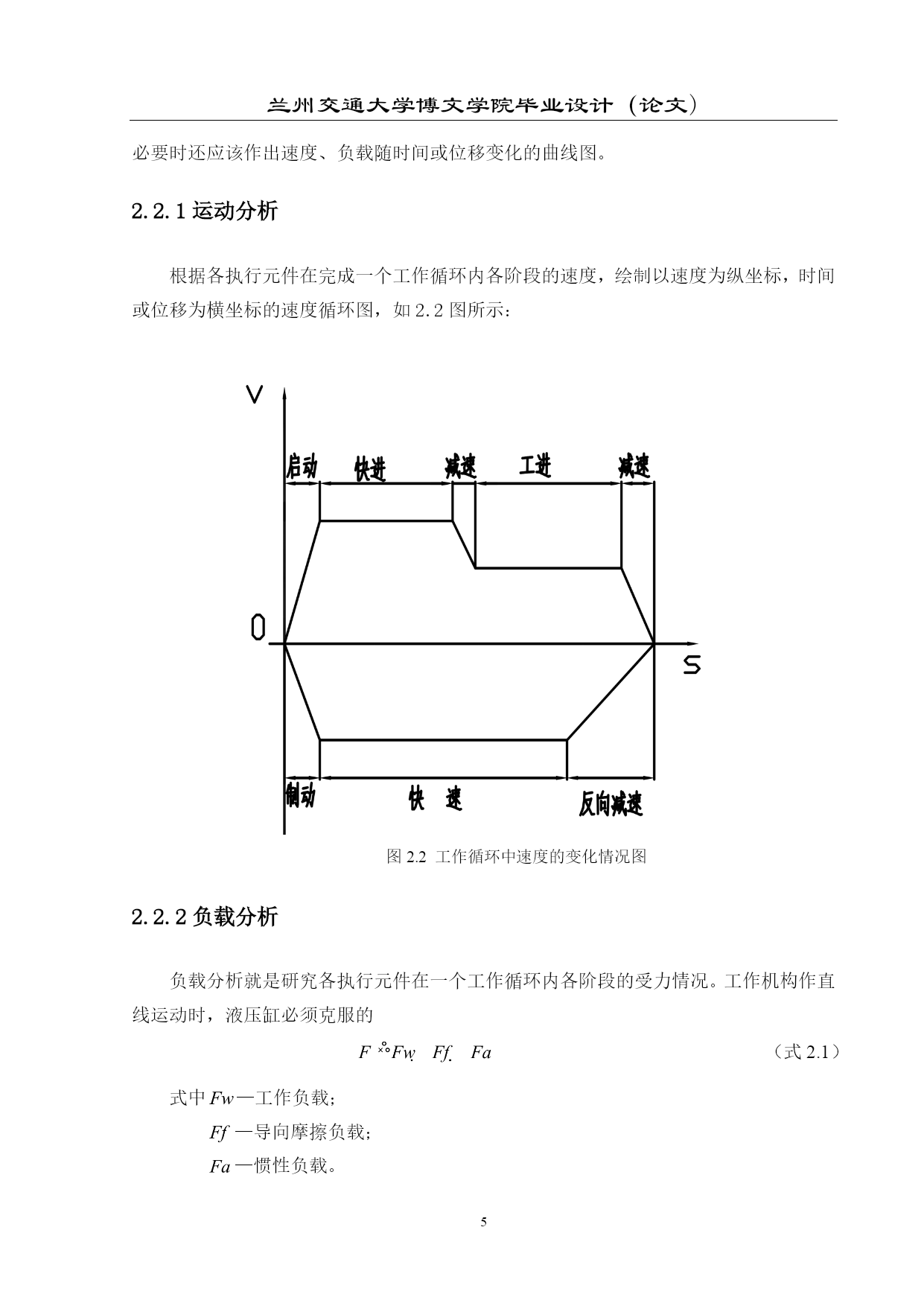

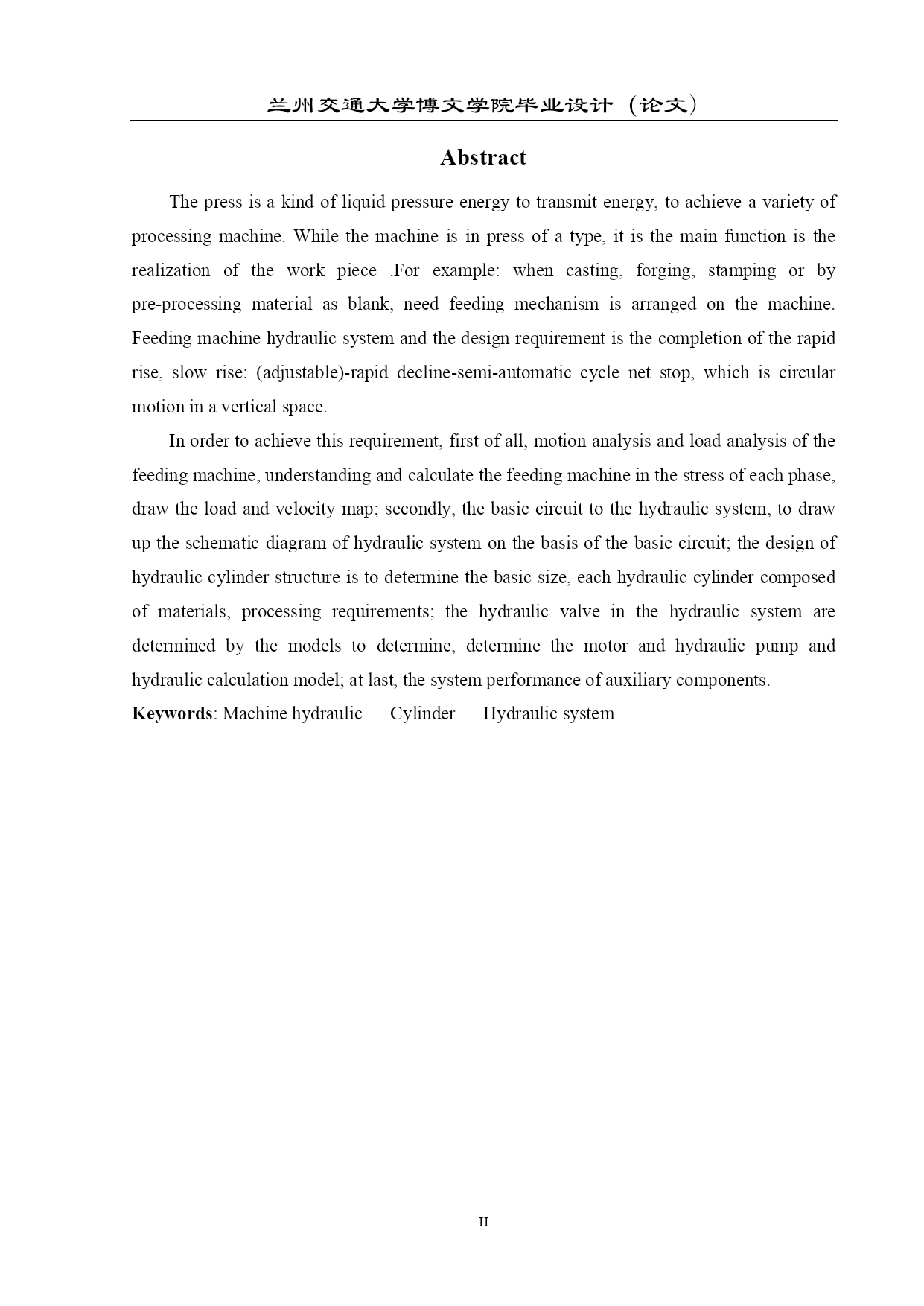

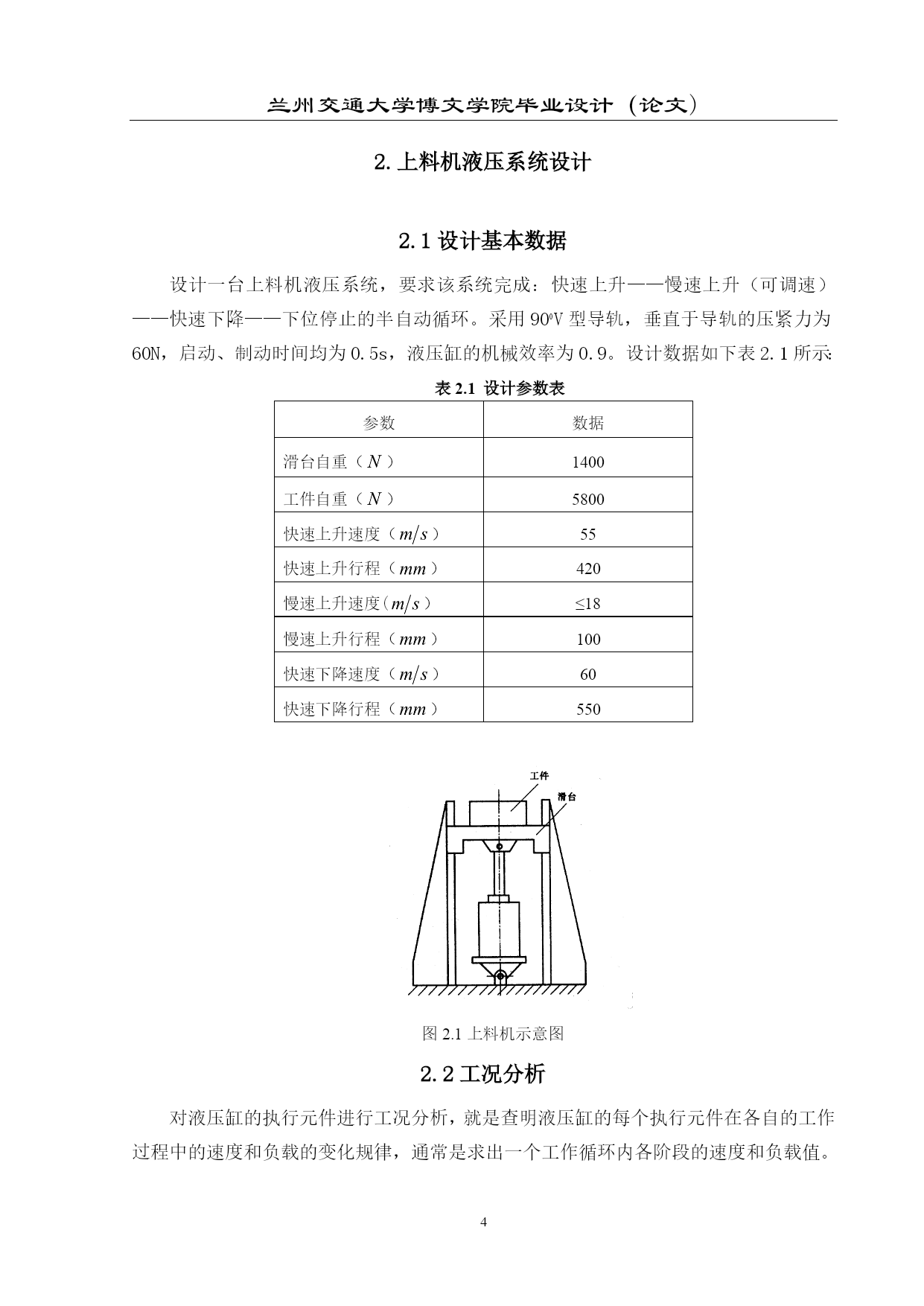

兰州交通大学博文学院毕业设计（论文)兰州交通大学博文学院2013届毕业生毕业论文（设计）题目：上料机液压系统的设计专业:机械设计制造及其自动化班级:机制（6）班学号:20090760姓名:任静指导老师:刘晓琴2013年6月4日摘要压力机是一种利用液体压力能来传递能量，以实现各种压力加工工艺的机器。而上料机只是压力机中的一种类型，它是主要的功能就是实现工件的输送。例如：当铸件、锻件、冲压件或经预加工材料作为毛坯时，需要在机床上设置的上料机构。而此次所设计的上料机液压系统要求所完成的是：快速上升—慢速上升（可调速）—快速下降—下位停止的半自动循环，即就是在一个竖直空间内进行上下循环运动。为了实现此项要求，首先，对上料机进行运动分析和负载分析，了解并计算出上料机在各个阶段的受力情况，绘制出负载和速度图；其次，确定出此液压系统需要的基本回路，根据其基本回路来拟定液压系统原理图；接下来设计液压缸的结构即确定液压缸各组成的基本尺寸、材料、加工要求等；然后对液压系统中所确定的液压阀进行型号的确定，确定电动机及液压泵的型号；最后进行辅助元件的选择及液压系统技术性能的验算。关键词：上料机液压系统液压缸AbstractThepressisakindofliquidpressureenergytotransmitenergy,toachieveavarietyofprocessingmachine.Whilethemachineisinpressofatype,itisthemainfunctionistherealizationoftheworkpiece.Forexample:whencasting,forging,stampingorbypre-processingmaterialasblank,needfeedingmechanismisarrangedonthemachine.Feedingmachinehydraulicsystemandthedesignrequirementisthecompletionoftherapidrise,slowrise:(adjustable)-rapiddecline-semi-automaticcyclenetstop,whichiscircularmotioninaverticalspace.Inordertoachievethisrequirement,firstofall,motionanalysisandloadanalysisofthefeedingmachine,understandingandcalculatethefeedingmachineinthestressofeachphase,drawtheloadandvelocitymap;secondly,thebasiccircuittothehydraulicsystem,todrawuptheschematicdiagramofhydraulicsystemonthebasisofthebasiccircuit;thedesignofhydrauliccylinderstructureistodeterminethebasicsize,eachhydrauliccylindercomposedofmaterials,processingrequirements;thehydraulicvalveinthehydraulicsystemaredeterminedbythemodelstodetermine,determinethemotorandhydraulicpumpandhydrauliccalculationmodel;atlast,thesystemperformanceofauxiliarycomponents.Keywords:MachinehydraulicCylinderHydraulicsystem目录TOC\o"1-3"\h\uHYPERLINK\l"_Toc358049409"摘要PAGEREF_Toc358049409\hIHYPERLINK\l"_Toc358049410"1.绪论PAGEREF_Toc358049410\h1HYPERLINK\l"_Toc358049411"1.1背景介绍PAGEREF_Toc358049411\h1HYPERLINK\l"_Toc358049412"1.2液压技术现状和发展趋势PAGEREF_Toc358049412\h2HYPERLINK\l"_Toc3580494
