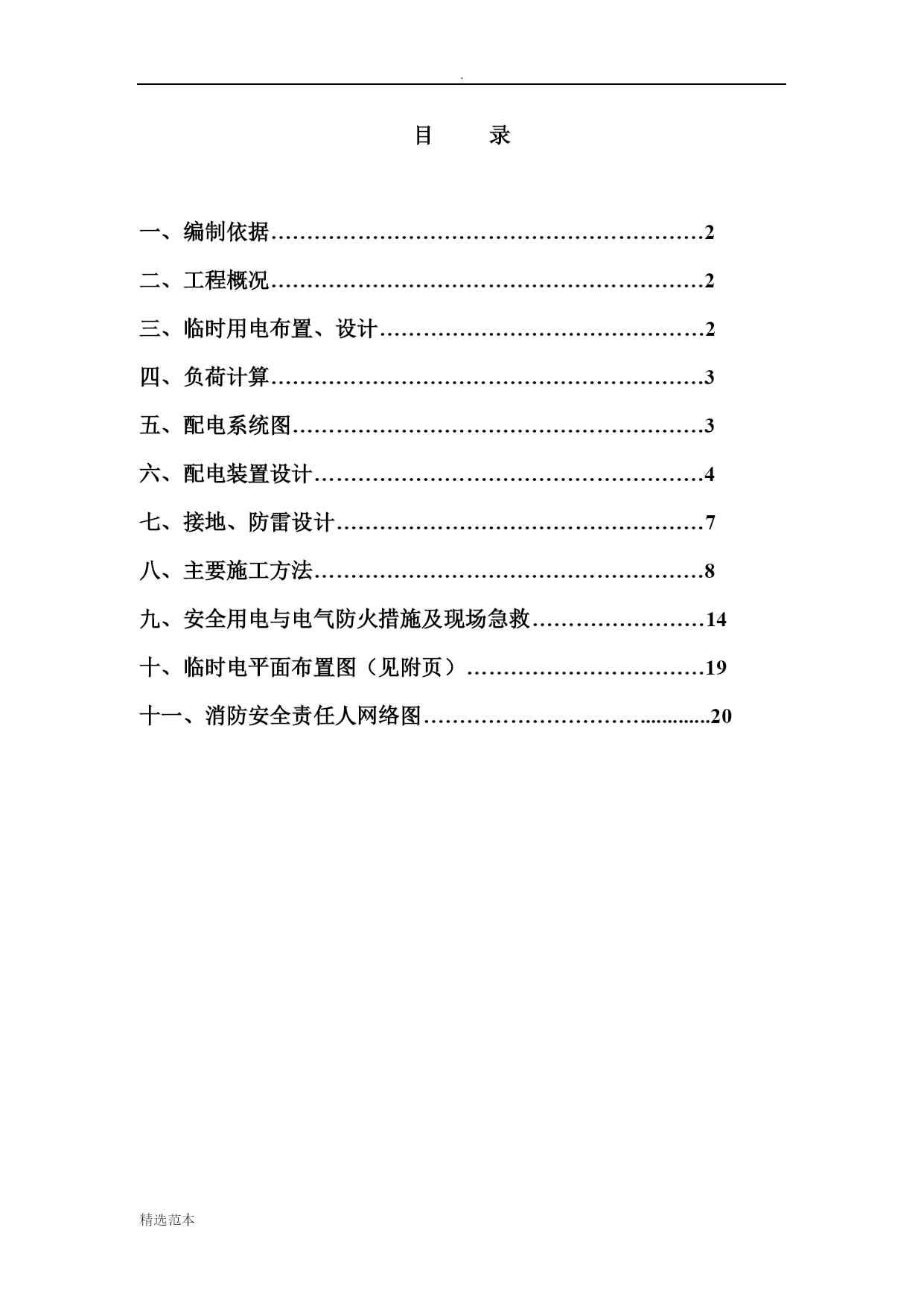

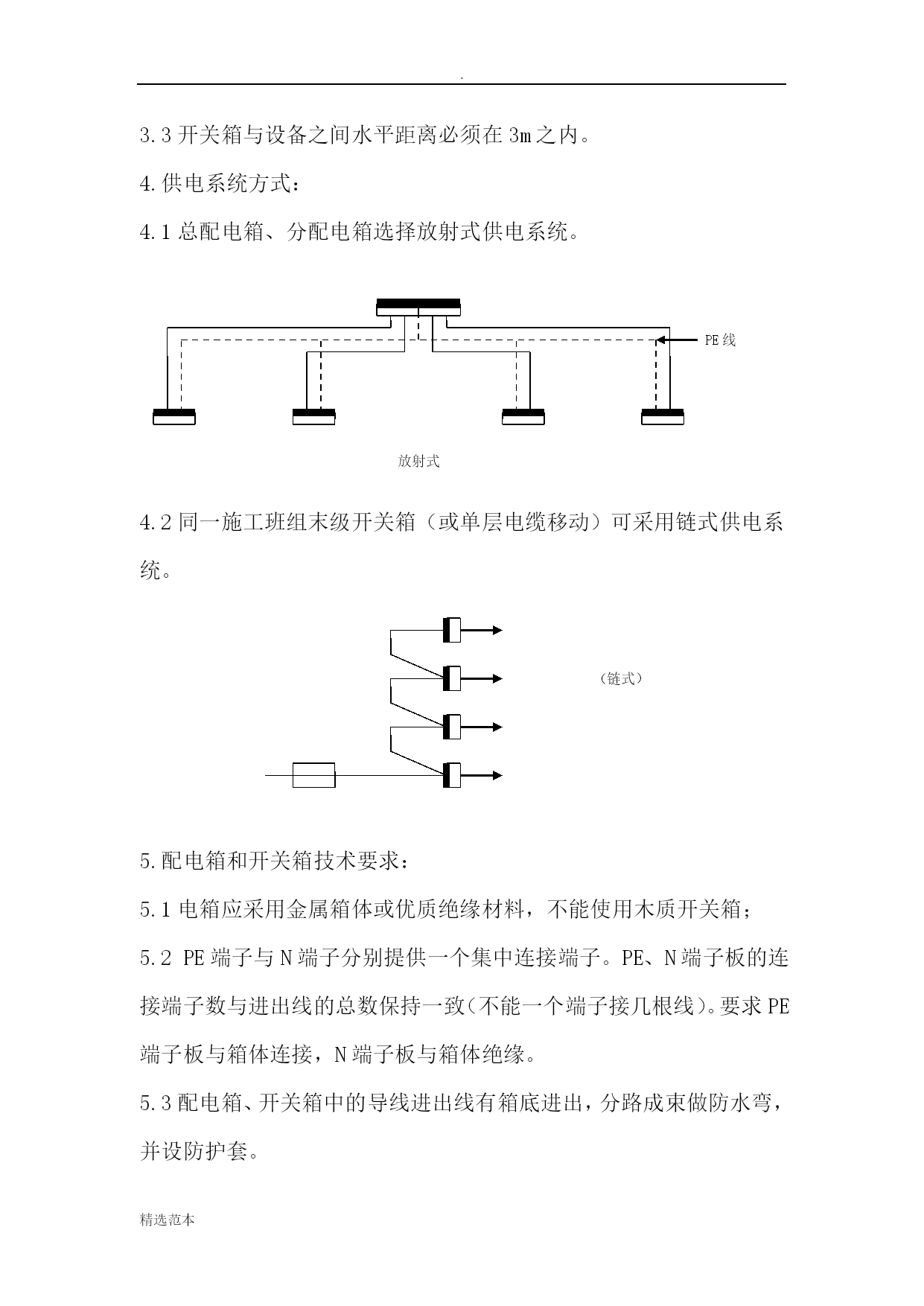

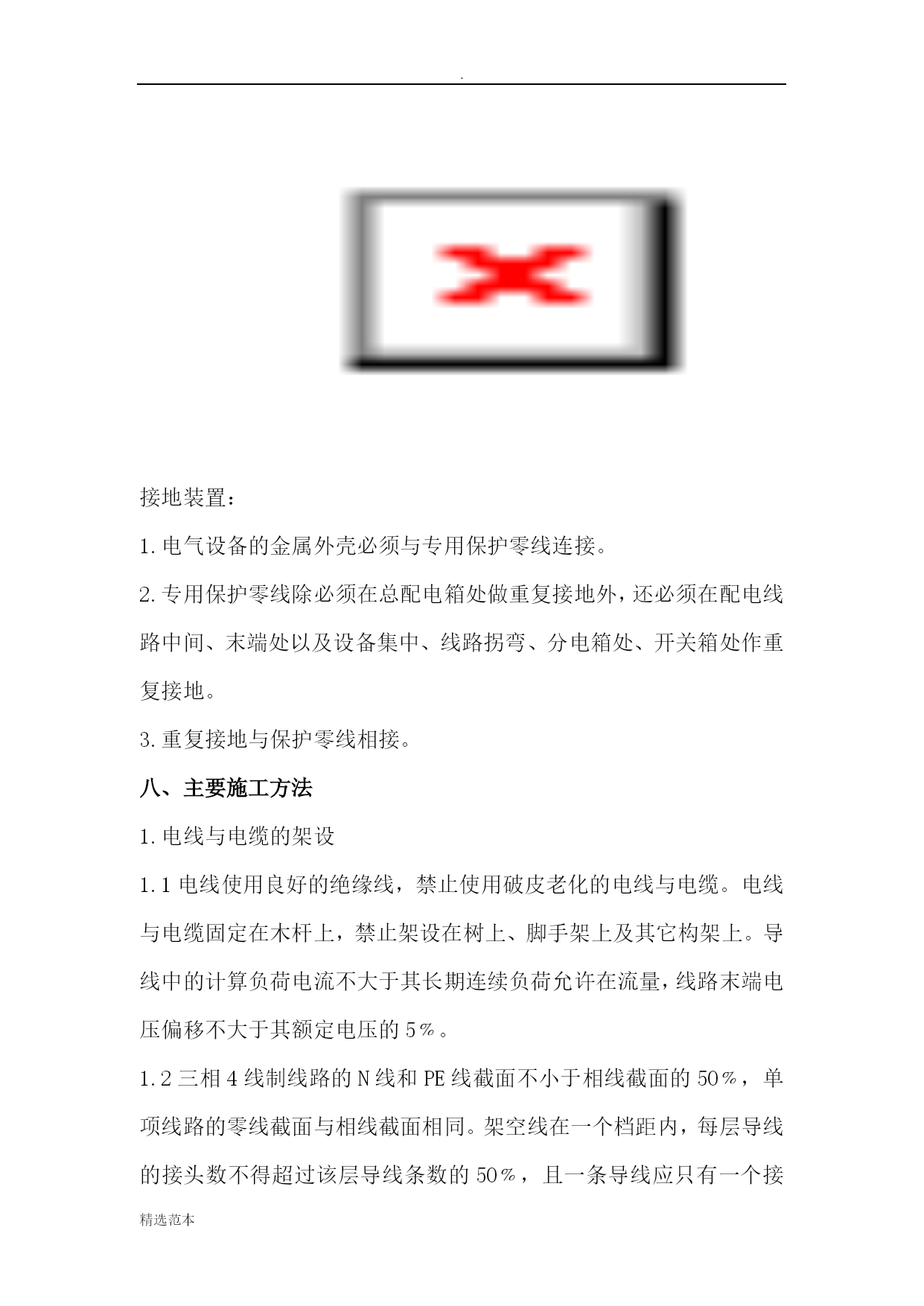

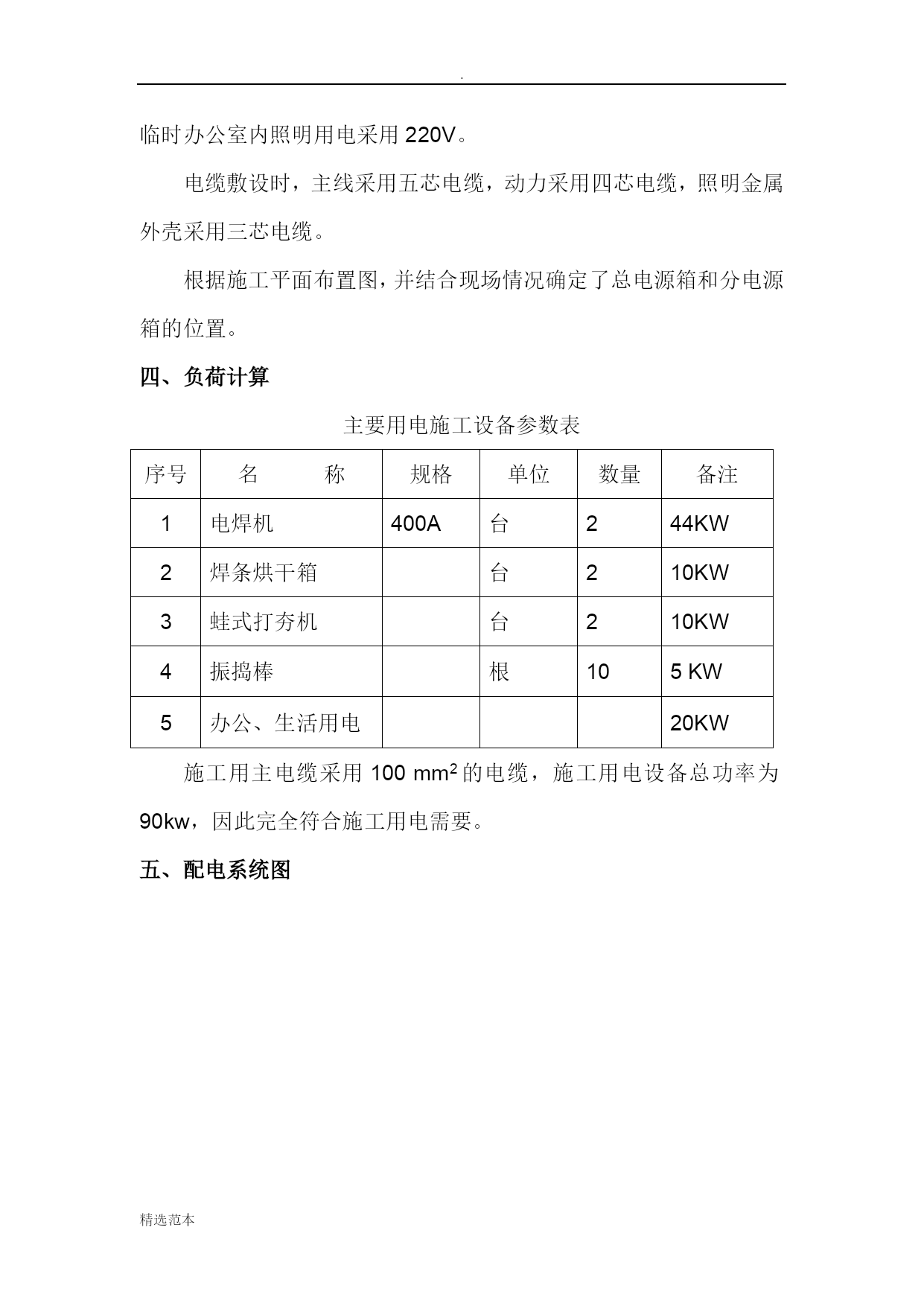

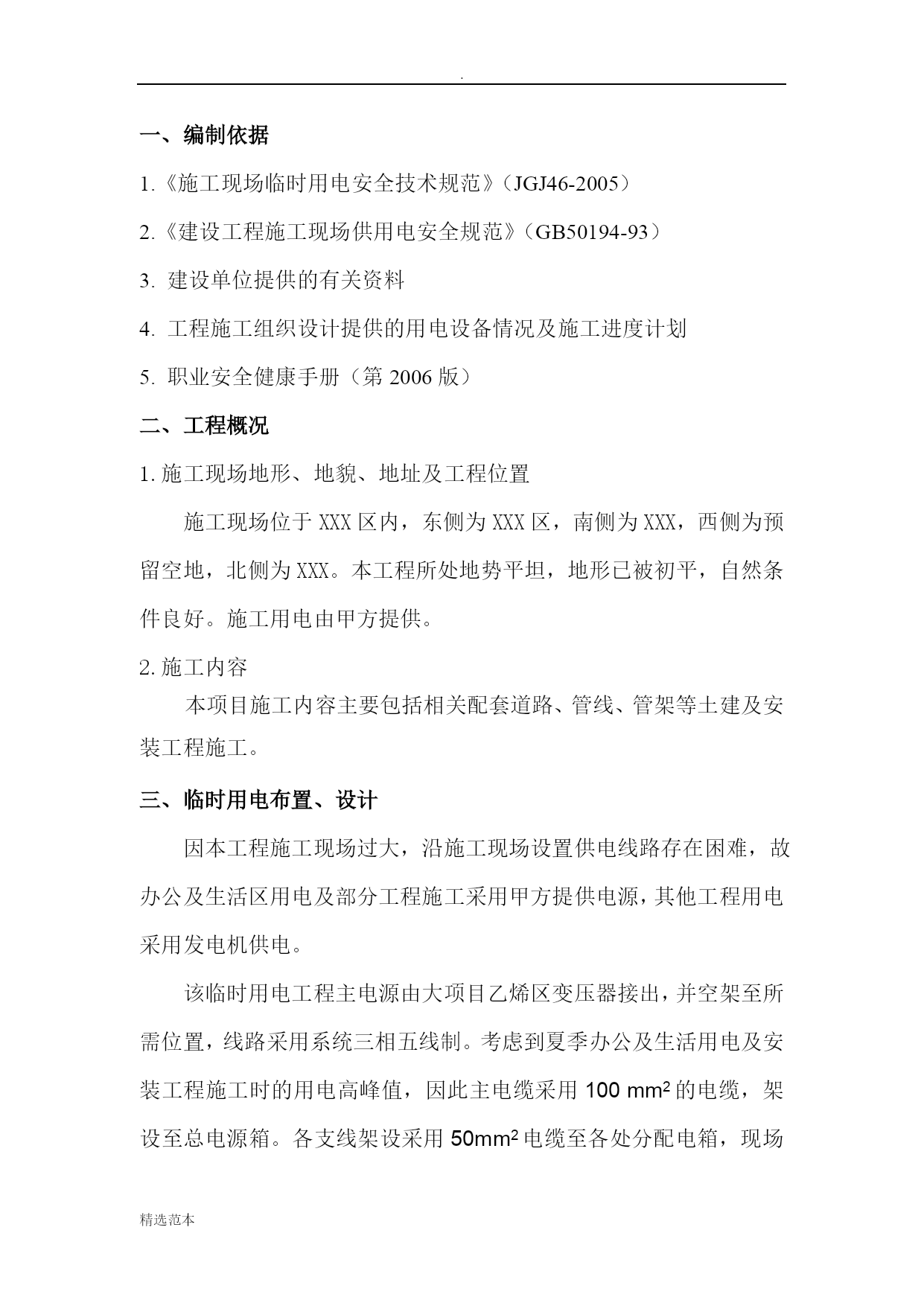

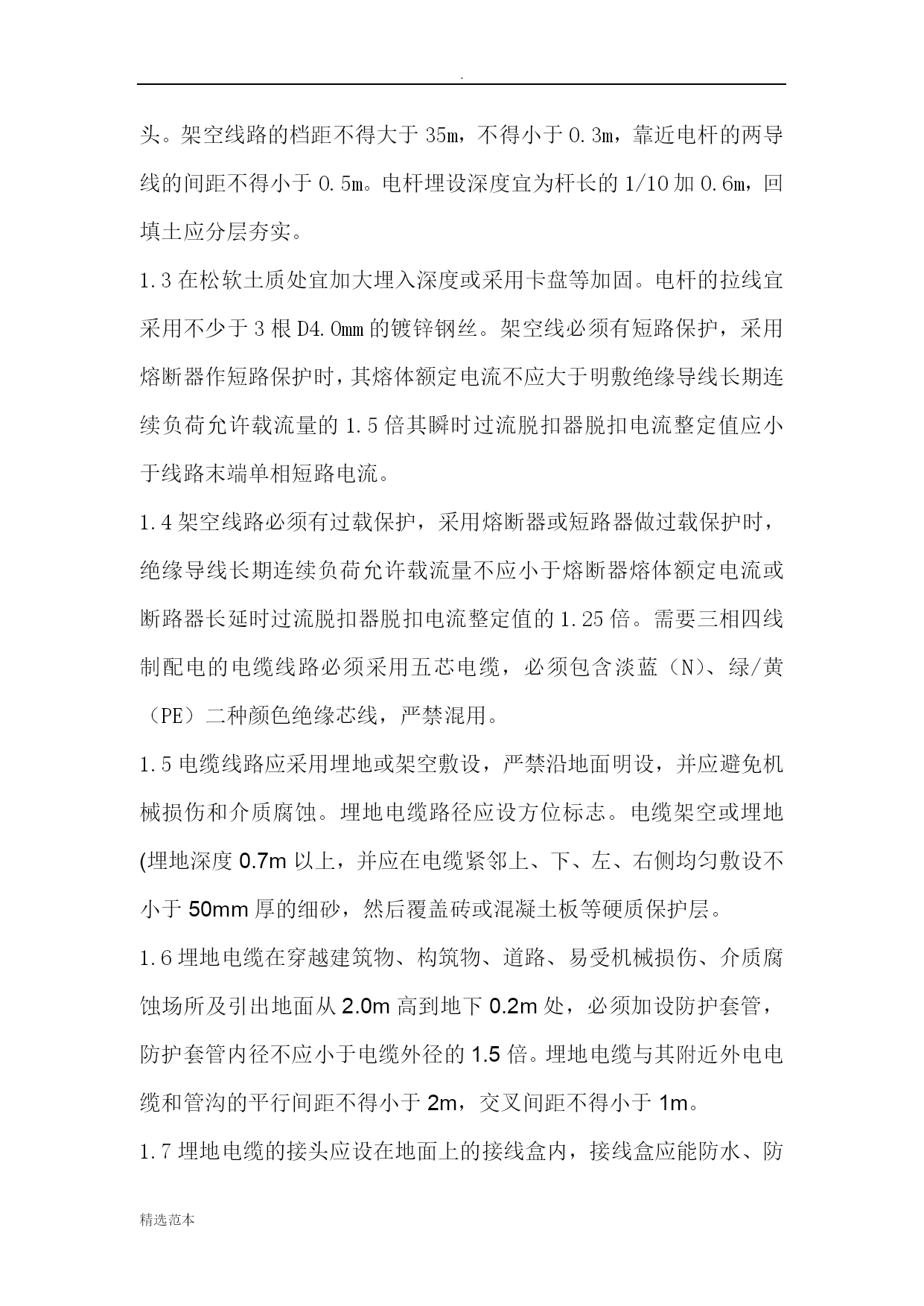

.精选范本.精选范本石油化工工程建设项目临时用电方案编制人：审核人：批准人：xxx石化建筑安装工程有限公司目录一、编制依据……………………………………………………2二、工程概况……………………………………………………2三、临时用电布置、设计………………………………………2四、负荷计算……………………………………………………3五、配电系统图…………………………………………………3六、配电装置设计………………………………………………4七、接地、防雷设计……………………………………………7八、主要施工方法………………………………………………8九、安全用电与电气防火措施及现场急救……………………14十、临时电平面布置图（见附页）……………………………19十一、消防安全责任人网络图………………………….............20一、编制依据1.《施工现场临时用电安全技术规范》（JGJ46-2005）2.《建设工程施工现场供用电安全规范》（GB50194-93）3.建设单位提供的有关资料4.工程施工组织设计提供的用电设备情况及施工进度计划5.职业安全健康手册（第2006版）二、工程概况1.施工现场地形、地貌、地址及工程位置施工现场位于XXX区内，东侧为XXX区，南侧为XXX，西侧为预留空地，北侧为XXX。本工程所处地势平坦，地形已被初平，自然条件良好。施工用电由甲方提供。2.施工内容本项目施工内容主要包括相关配套道路、管线、管架等土建及安装工程施工。三、临时用电布置、设计因本工程施工现场过大，沿施工现场设置供电线路存在困难，故办公及生活区用电及部分工程施工采用甲方提供电源，其他工程用电采用发电机供电。该临时用电工程主电源由大项目乙烯区变压器接出，并空架至所需位置，线路采用系统三相五线制。考虑到夏季办公及生活用电及安装工程施工时的用电高峰值，因此主电缆采用100mm2的电缆，架设至总电源箱。各支线架设采用50mm2电缆至各处分配电箱，现场临时办公室内照明用电采用220V。电缆敷设时，主线采用五芯电缆，动力采用四芯电缆，照明金属外壳采用三芯电缆。根据施工平面布置图，并结合现场情况确定了总电源箱和分电源箱的位置。四、负荷计算主要用电施工设备参数表序号名称规格单位数量备注1电焊机400A台244KW2焊条烘干箱台210KW3蛙式打夯机台210KW4振捣棒根105KW5办公、生活用电20KW施工用主电缆采用100mm2的电缆，施工用电设备总功率为90kw，因此完全符合施工用电需要。五、配电系统图六、配电装置设计1.配电模式：采用“三级配电、两级保护”，“两级保护”是指将电网的干线与分支线路作为第一级，线路末端作为第二级，分电箱不设漏电保护器。如下图：2.内部设置：箱中必须设置隔离开关。3.配电箱、开关箱的位置3.1总配电箱位置的设置设在施工现场用电负荷中心，二次线向四周敷设。（见临时用电平面布置图）3.2分配电箱位置的设置及线路走向，应根据总施工平面图、设备布置情况进行设置。3.3开关箱与设备之间水平距离必须在3m之内。4.供电系统方式：4.1总配电箱、分配电箱选择放射式供电系统。PE线放射式4.2同一施工班组末级开关箱（或单层电缆移动）可采用链式供电系统。（链式）5.配电箱和开关箱技术要求：5.1电箱应采用金属箱体或优质绝缘材料，不能使用木质开关箱；5.2PE端子与N端子分别提供一个集中连接端子。PE、N端子板的连接端子数与进出线的总数保持一致（不能一个端子接几根线）。要求PE端子板与箱体连接，N端子板与箱体绝缘。5.3配电箱、开关箱中的导线进出线有箱底进出，分路成束做防水弯，并设防护套。5.4每台设备开关箱必须专用，做到：“一机一闸一漏一箱”。5.5电箱外壳必须做保护接零（通过接线端子板连接）。5.6动力配电箱与照明配电箱分别设置；若动力、照明设置同一箱内，线路应分路设置。5.7配电箱、开关箱的分路标志配电箱、开关箱均应标明其名称、用途，用粘纸注明分路标志贴于箱内开关电器上。动力开关箱AB（C）（回路编号）D设备a.一般做法b.举例A.配电箱级别（总配、分配、开关箱）B.配电系统类别（动力、照明）C.和现场平面布置图、系统图相对应的该回路编号D.供电（控制）对象名称七、接地、防雷设计本工程甲方直供电到施工现场，故不需要做工作接地，考虑到施工时设备最高处不超过21米，根据天津市所属区域关于防雷要求，不需要做防雷设计。所以施工现场只需要做重复接地，根据有关资料设计重复接地装置布置图如下：接地装置：1.
