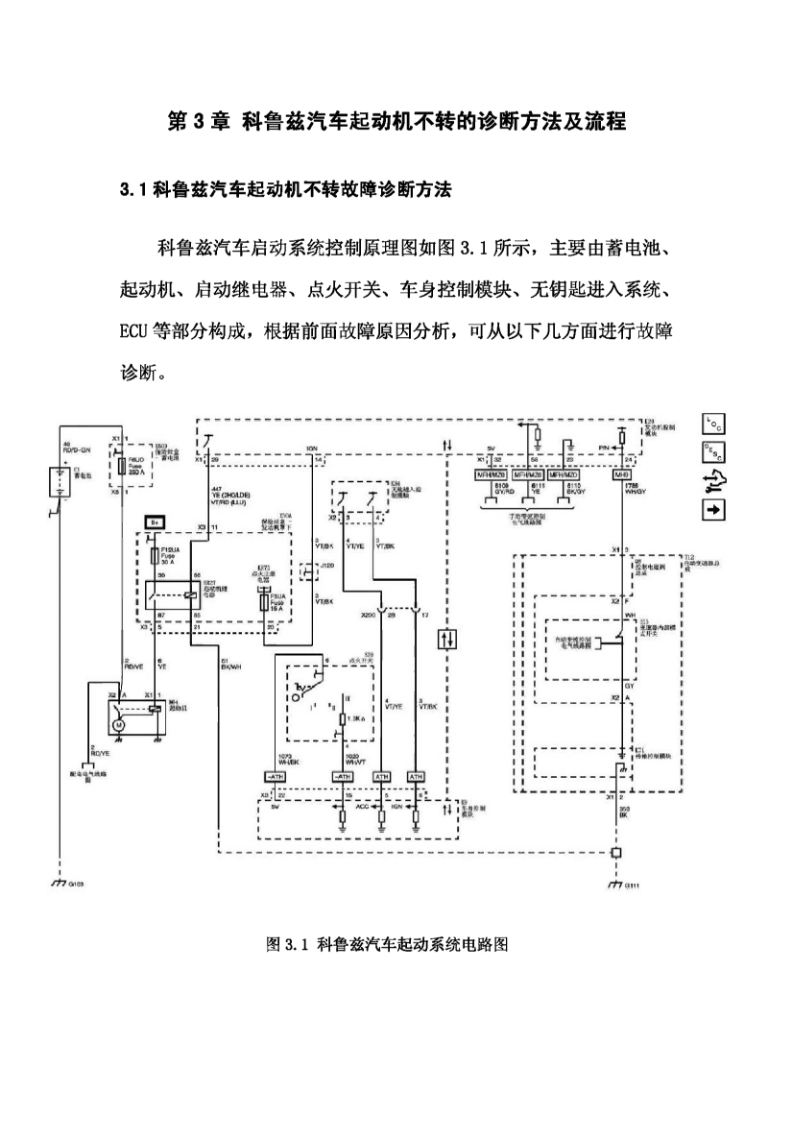

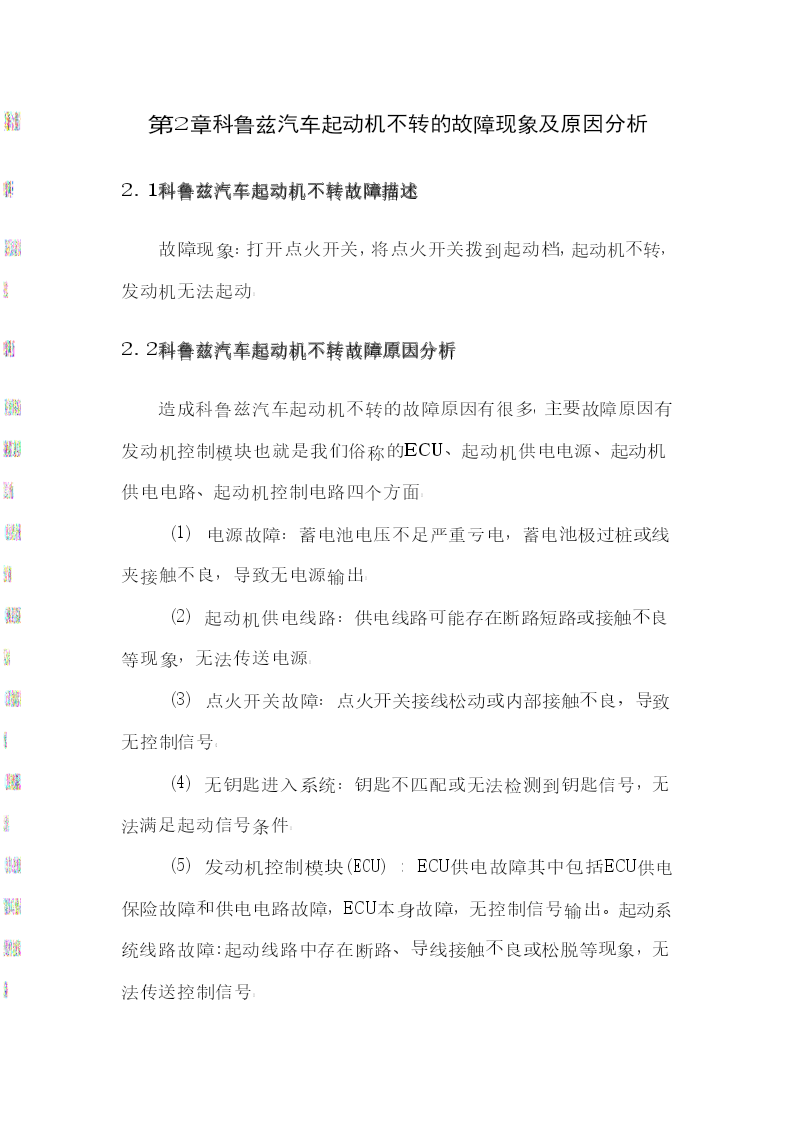

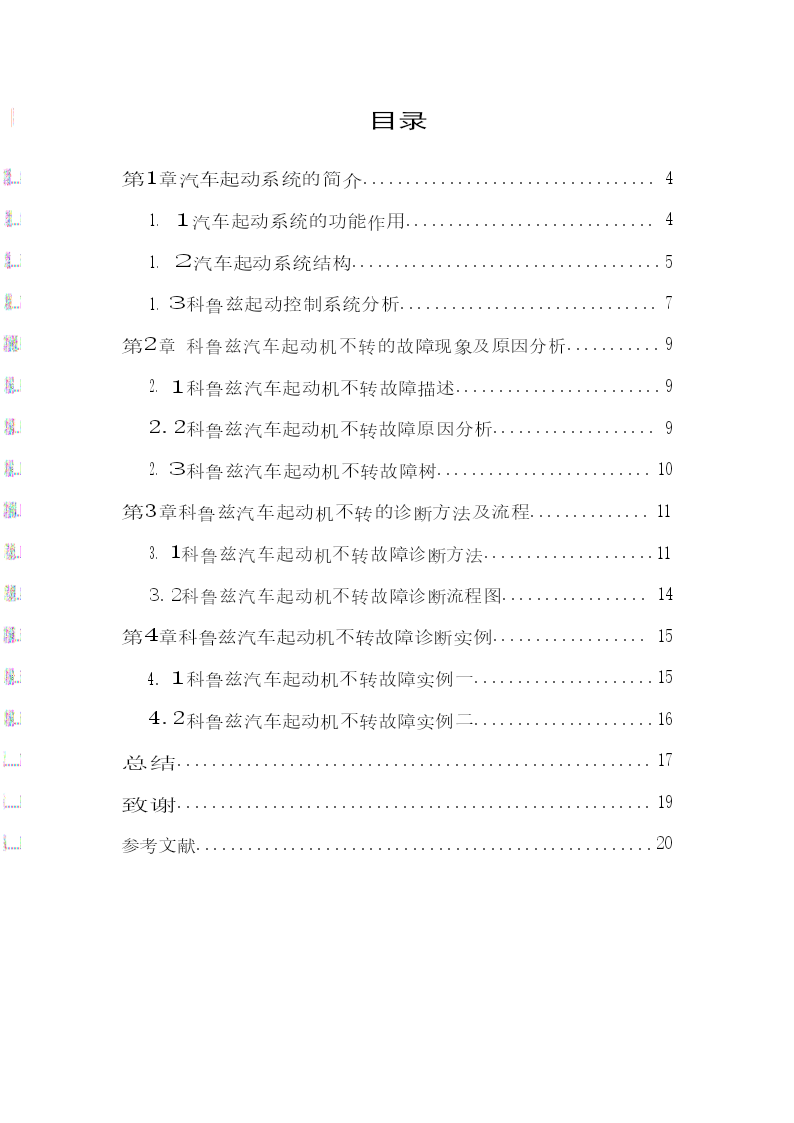

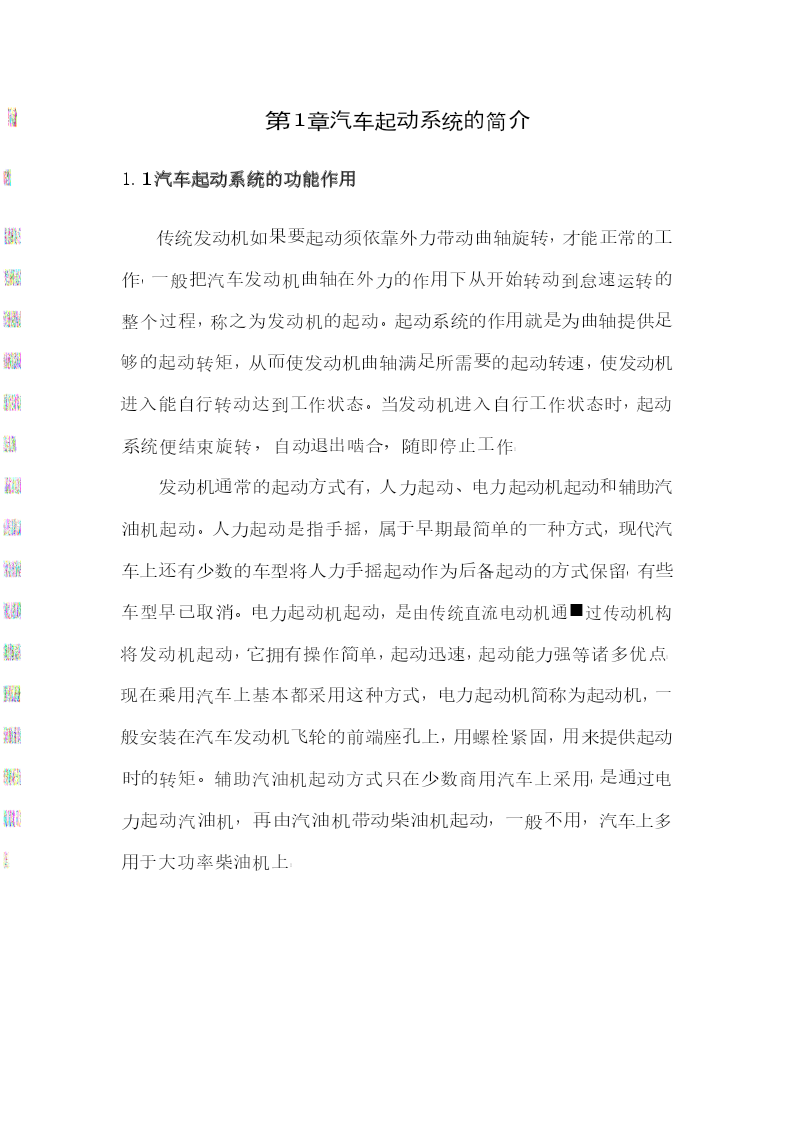

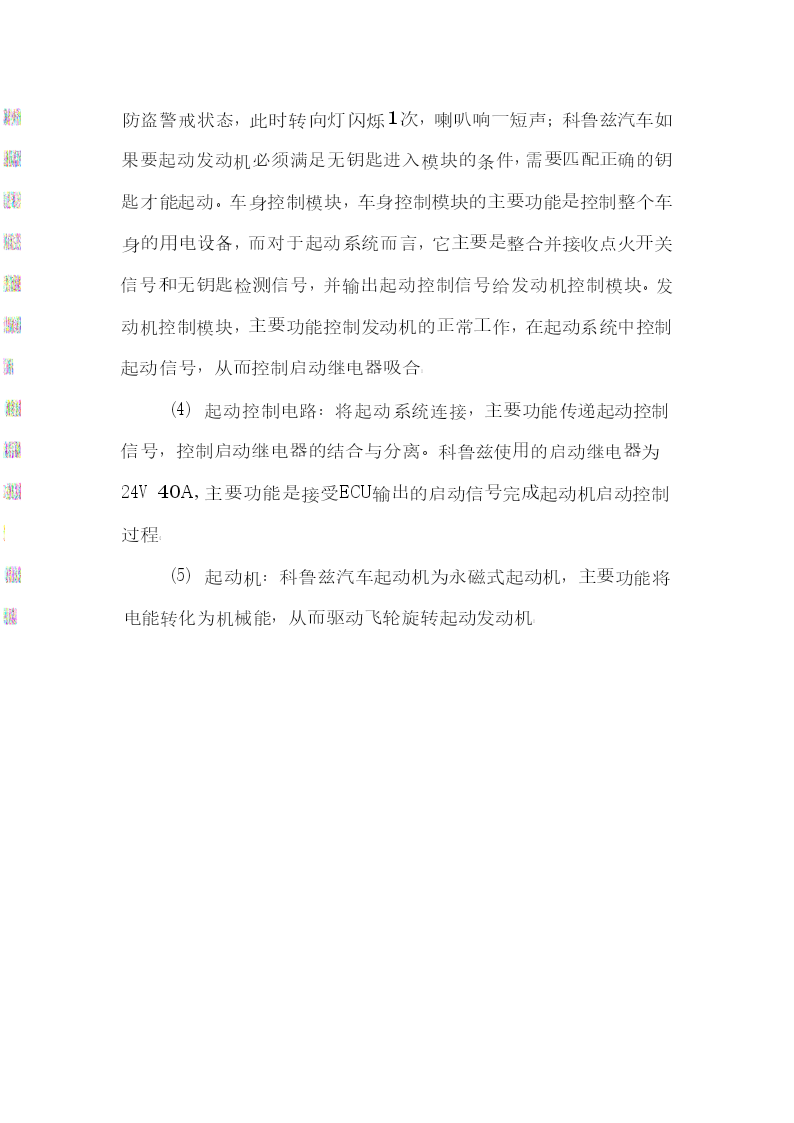

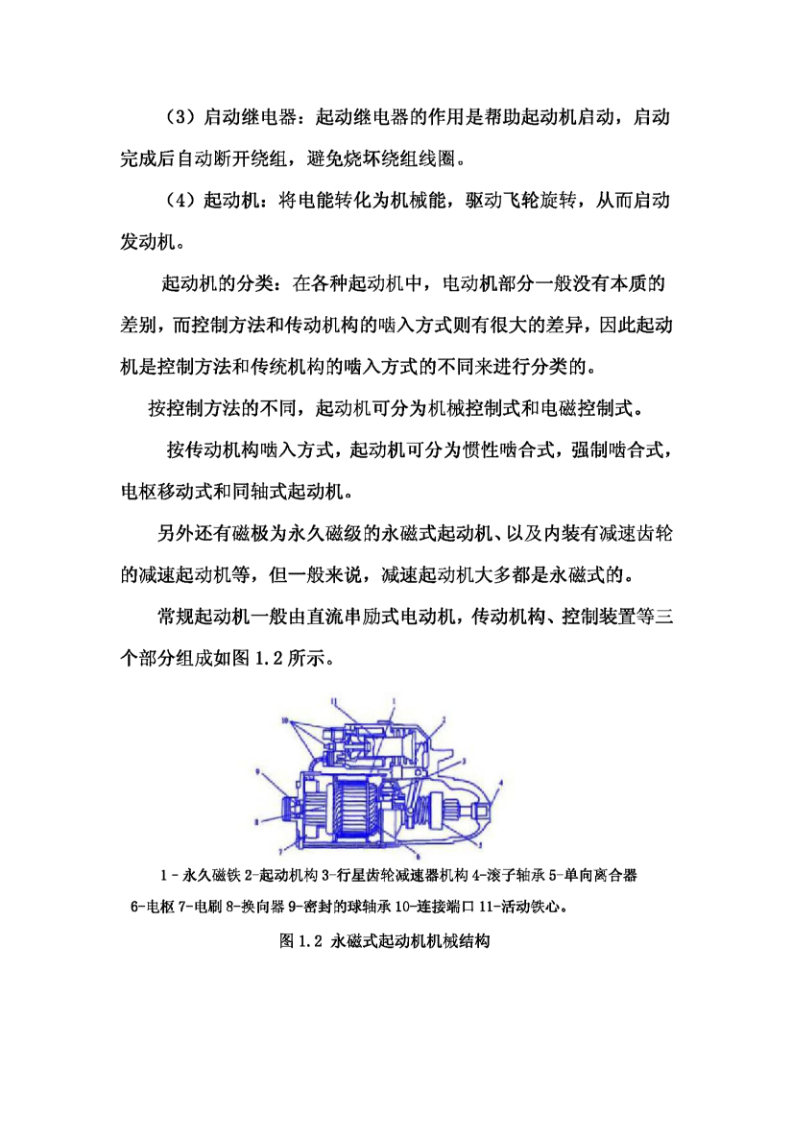

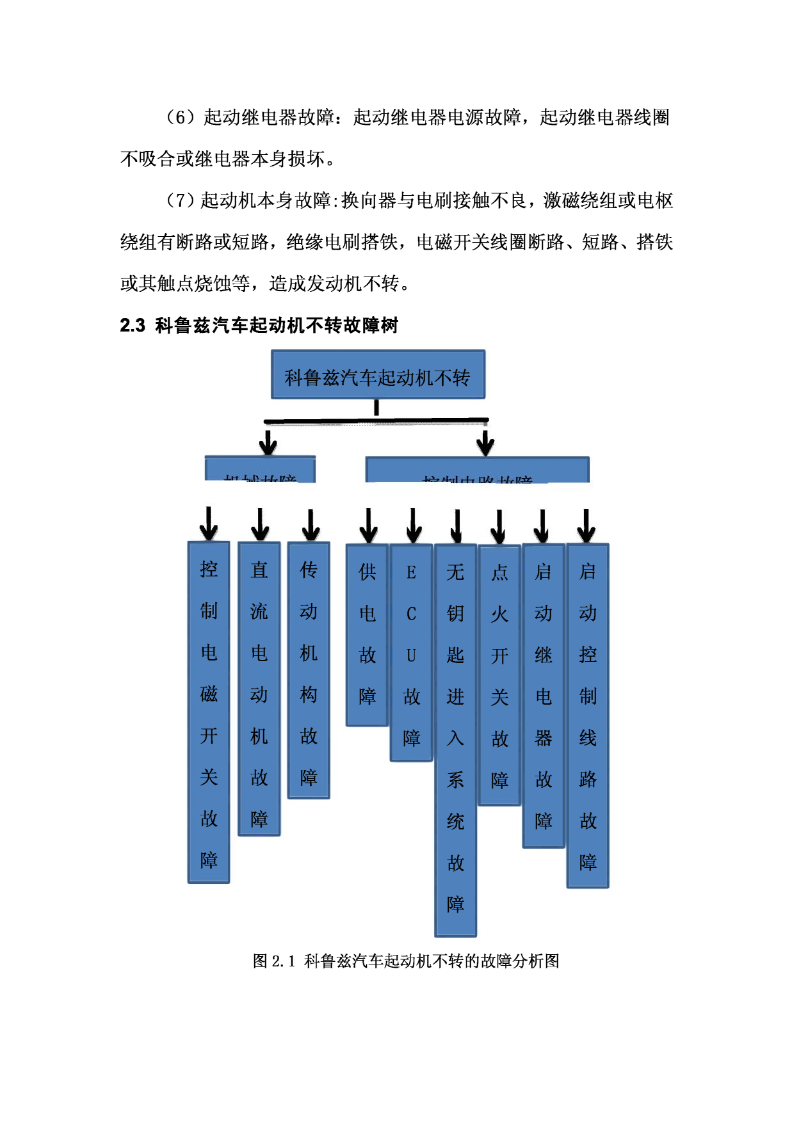

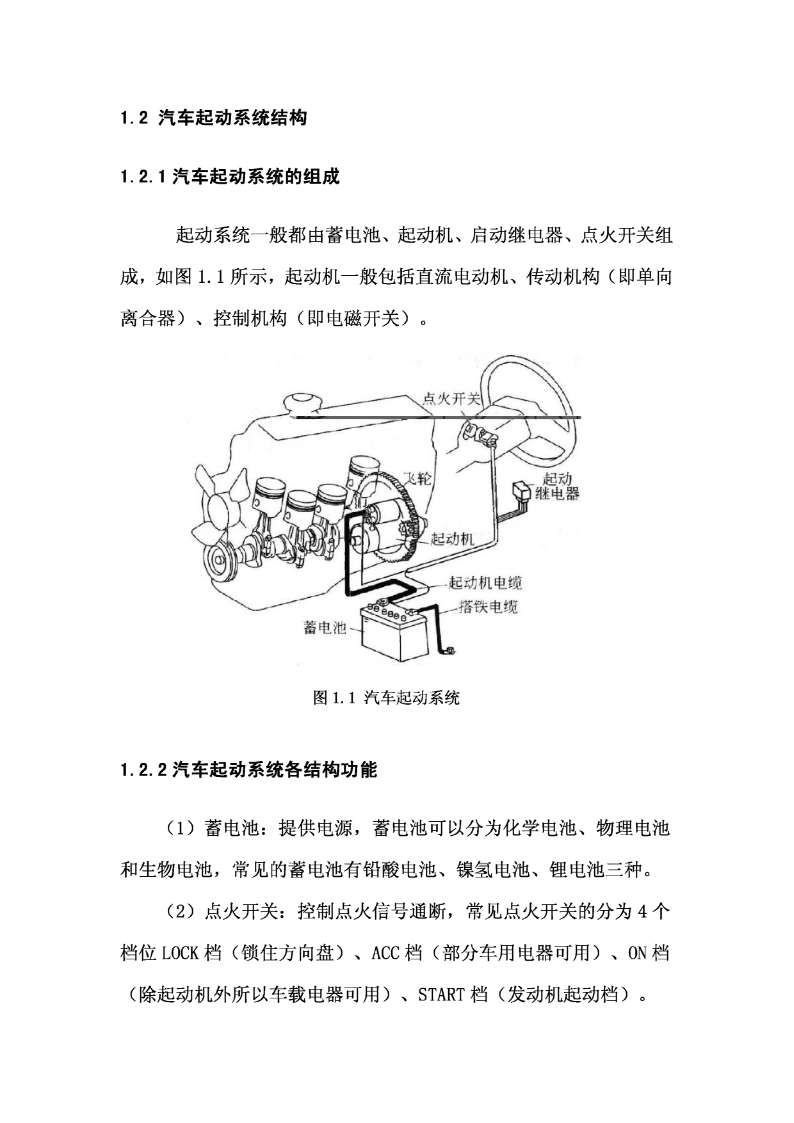

摘要在日常的汽车维修中，时常会遇到汽车起动机不转的故障，由于引起故障的原因涉及到了机械系统、电子控制系统等多个方面，因此它的故障产生原因十分复杂，维修难度较大。本次毕业设计主要以科鲁兹汽车起动机不转发动机无法启动为例，从起动机不转的故障原因分析、故障诊断方法和流程的构建、故障诊断故障诊断实例三个方面进行，以期为以后走上工作岗位更好的服务汽车产业和行业奠定坚实的基础，也为其他从事汽车机电维修工作的同行在汽车启动系统故障诊断与维修方面提供一定的技术支撑。关键词：起动机；不转；故障诊断目录第1章汽车起动系统的简介..................................41.1汽车起动系统的功能作用.............................41.2汽车起动系统结构....................................51.3科鲁兹起动控制系统分析..............................7第2章科鲁兹汽车起动机不转的故障现象及原因分析...........92.1科鲁兹汽车起动机不转故障描述........................92.2科鲁兹汽车起动机不转故障原因分析...................92.3科鲁兹汽车起动机不转故障树.........................10第3章科鲁兹汽车起动机不转的诊断方法及流程..............113.1科鲁兹汽车起动机不转故障诊断方法....................113.2科鲁兹汽车起动机不转故障诊断流程图.................14第4章科鲁兹汽车起动机不转故障诊断实例..................154.1科鲁兹汽车起动机不转故障实例一.....................154.2科鲁兹汽车起动机不转故障实例二.....................16总结.......................................................17致谢.......................................................19参考文献.....................................................20第1章汽车起动系统的简介1.1汽车起动系统的功能作用传统发动机如果要起动须依靠外力带动曲轴旋转，才能正常的工作，一般把汽车发动机曲轴在外力的作用下从开始转动到怠速运转的整个过程，称之为发动机的起动。起动系统的作用就是为曲轴提供足够的起动转矩，从而使发动机曲轴满足所需要的起动转速，使发动机进入能自行转动达到工作状态。当发动机进入自行工作状态时，起动系统便结束旋转，自动退出啮合，随即停止工作。发动机通常的起动方式有，人力起动、电力起动机起动和辅助汽油机起动。人力起动是指手摇，属于早期最简单的一种方式，现代汽车上还有少数的车型将人力手摇起动作为后备起动的方式保留，有些车型早已取消。电力起动机起动，是由传统直流电动机通■过传动机构将发动机起动，它拥有操作简单，起动迅速，起动能力强等诸多优点。现在乘用汽车上基本都采用这种方式，电力起动机简称为起动机，一般安装在汽车发动机飞轮的前端座孔上，用螺栓紧固，用来提供起动时的转矩。辅助汽油机起动方式只在少数商用汽车上采用，是通过电力起动汽油机，再由汽油机带动柴油机起动，一般不用，汽车上多用于大功率柴油机上。1.2汽车起动系统结构1.2.1汽车起动系统的组成起动系统一般都由蓄电池、起动机、启动继电器、点火开关组成，如图1.1所示，起动机一般包括直流电动机、传动机构（即单向离合器）、控制机构（即电磁开关）。图1.1汽车起动系统1.2.2汽车起动系统各结构功能（1）蓄电池：提供电源，蓄电池可以分为化学电池、物理电池和生物电池，常见的蓄电池有铅酸电池、镣氢电池、锂电池三种。（2）点火开关：控制点火信号通断，常见点火开关的分为4个档位LOCK档（锁住方向盘）、ACC档（部分车用电器可用）、ON档（除起动机外所以车载电器可用）、START档（发动机起动档）。(3)启动继电器：起动继电器的作用是帮助起动机启动，启动完成后自动断开绕组，避免烧坏绕组线圈。(4)起动机：将电能转化为机械能，驱动飞轮旋转，从而启动发动机。起动机的分类：在各种起动机中，电动机部分一般没有本质的差别，而控制方法和传动机构的
