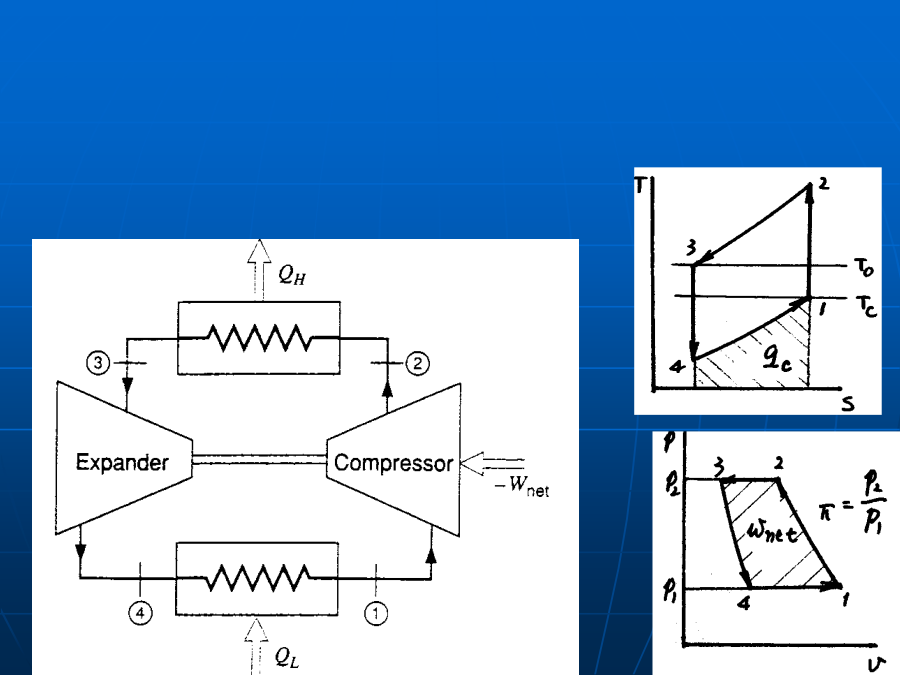

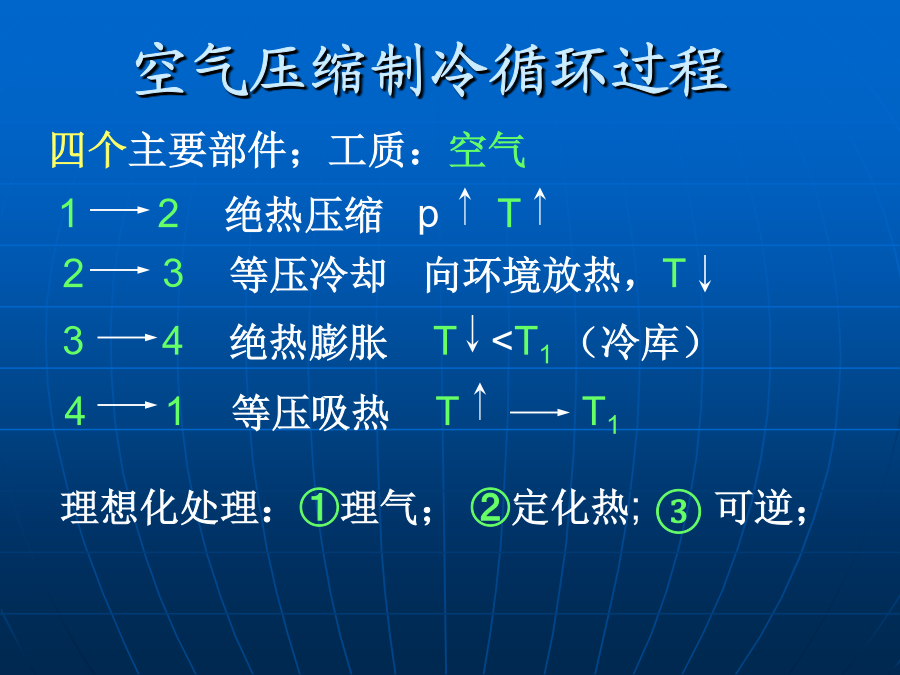

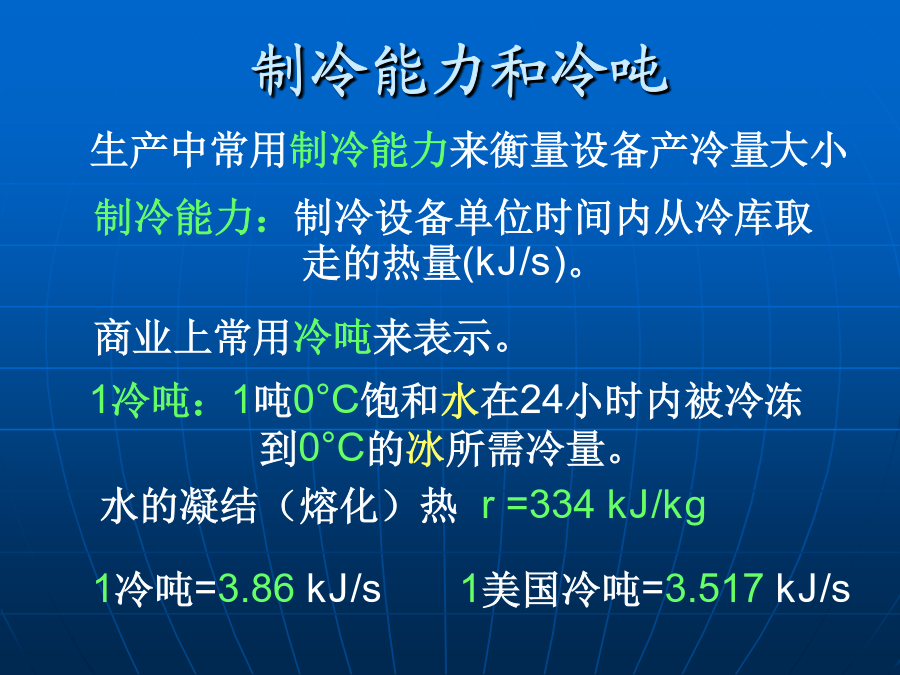

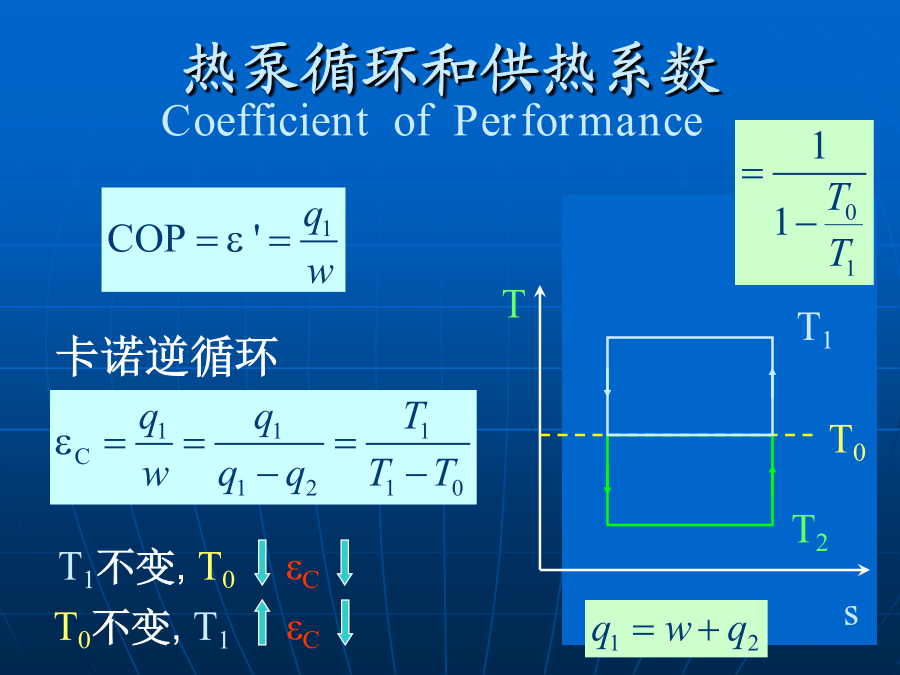

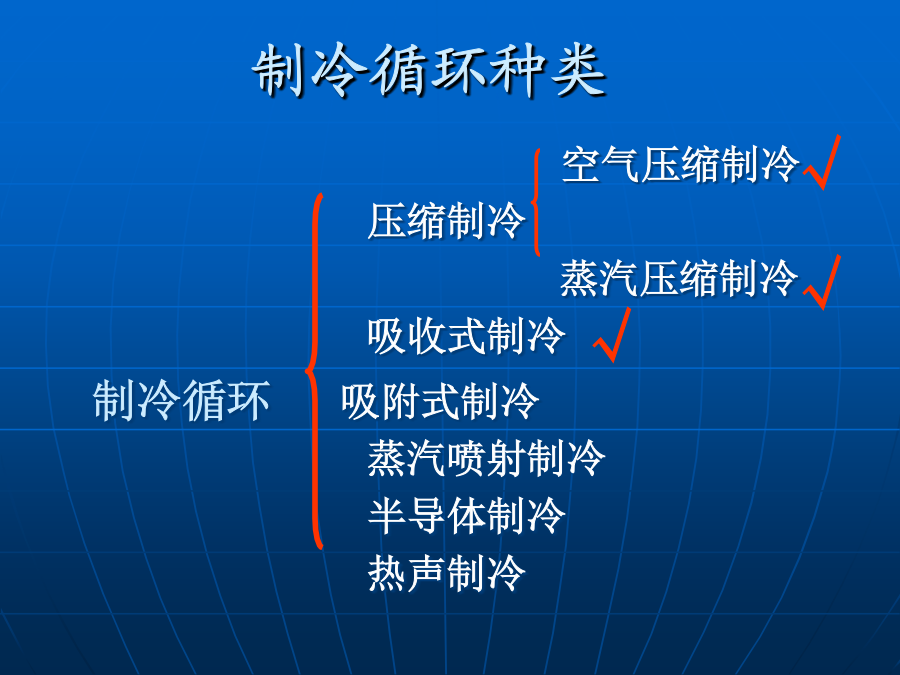

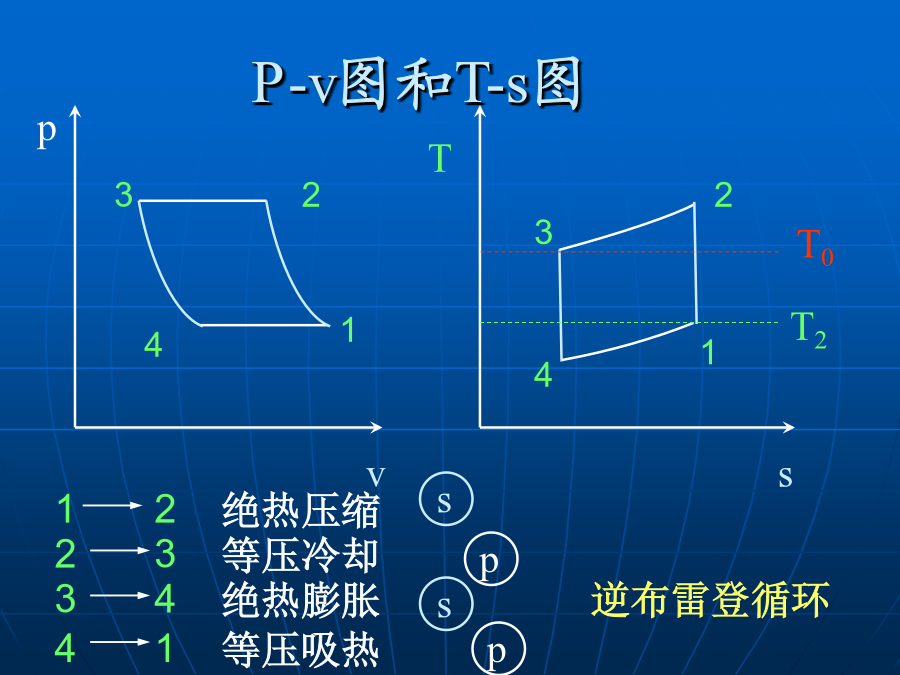

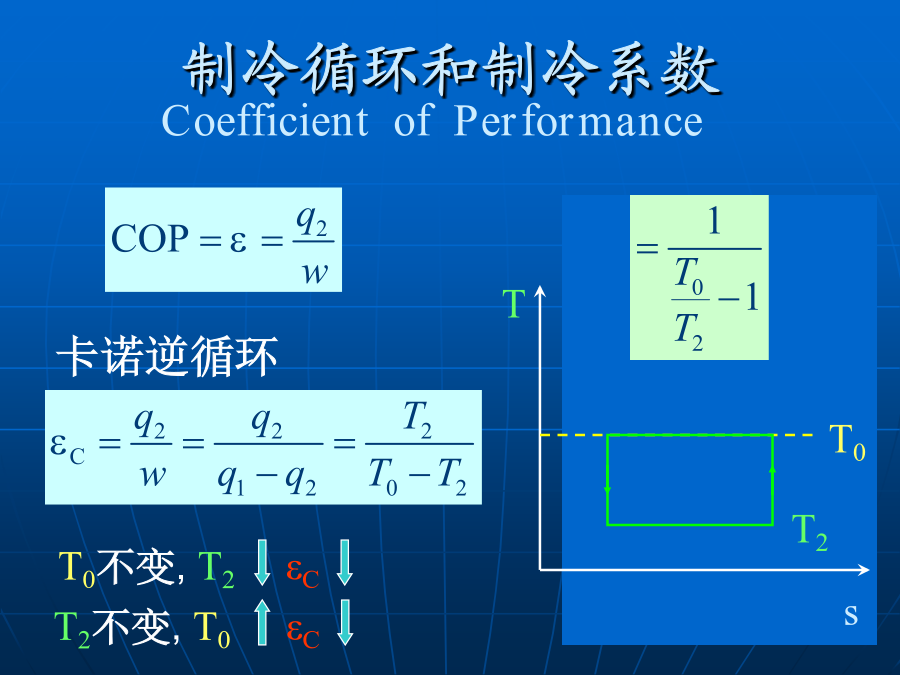

第十二章制冷循环—refrigerationcycle2制冷循环和制冷系数热泵循环和供热系数制冷能力和冷吨制冷循环种类7空气压缩制冷循环过程P-v图和T-s图11空气压缩制冷循环特点13例：导出以空气为工质的斯特林制冷机的工作系数1516例：假定空气进入压气机时的状态为p1=0.1MPa，t1=-20℃，在压气机内定熵压缩到p2=0.5MPa，然后进入冷却器。离开冷却器时空气的温度为t3=20℃。若tc=-20℃，t0=20℃，空气视为定比热容的理想气体，κ=1.4。试求：(1)无回热时的制冷系数及每kg空气的制冷量；(2)若保持不变而采用回热，理想情况下压缩比是多少?解：(1)求无回热时的和据题意，膨胀机作出的功为空气压缩制冷的根本缺陷23242526例：某压缩蒸汽制冷装置用氨作制冷剂，制冷率为105kJ/h若已知冷凝温度为27°c，蒸发温度为-5°c，试求：制冷剂的质量流量；压缩机功率及增压比；冷凝器放热量及循环制冷系数。解：查logp-h图，确定2930制冷剂的命名制冷剂的命名吸收式制冷装置吸收式制冷装置中，氨的加压是靠泵完成的，其所消耗的功要比用压气机压缩氨蒸气所消耗的功要小得多。制冷装置需要消耗一定的热量来加热蒸气发生器，使得氨气在较高压力下从氨溶液中蒸发出来。它工作的有效程度也用热量利用系数来表示，即式中，为加热蒸气发生器所需的热量，为制冷量。吸收式制冷装置的不可逆损失较大，其热量利用系数较小。但吸收式制冷装置的构造简单，造价低廉，特别是它消耗的功率很小，还可利用温度不太高的生产过程的余热来加热蒸气发生器，故在工厂企业中应用这种制冷装置可节约电力的消耗，并充分利用余热。近年来，以溴化锂作吸收剂，以水蒸气作制冷剂的吸收式制冷装置的发展较快，常用来作为大型空气调节装置的制冷设备。3536
