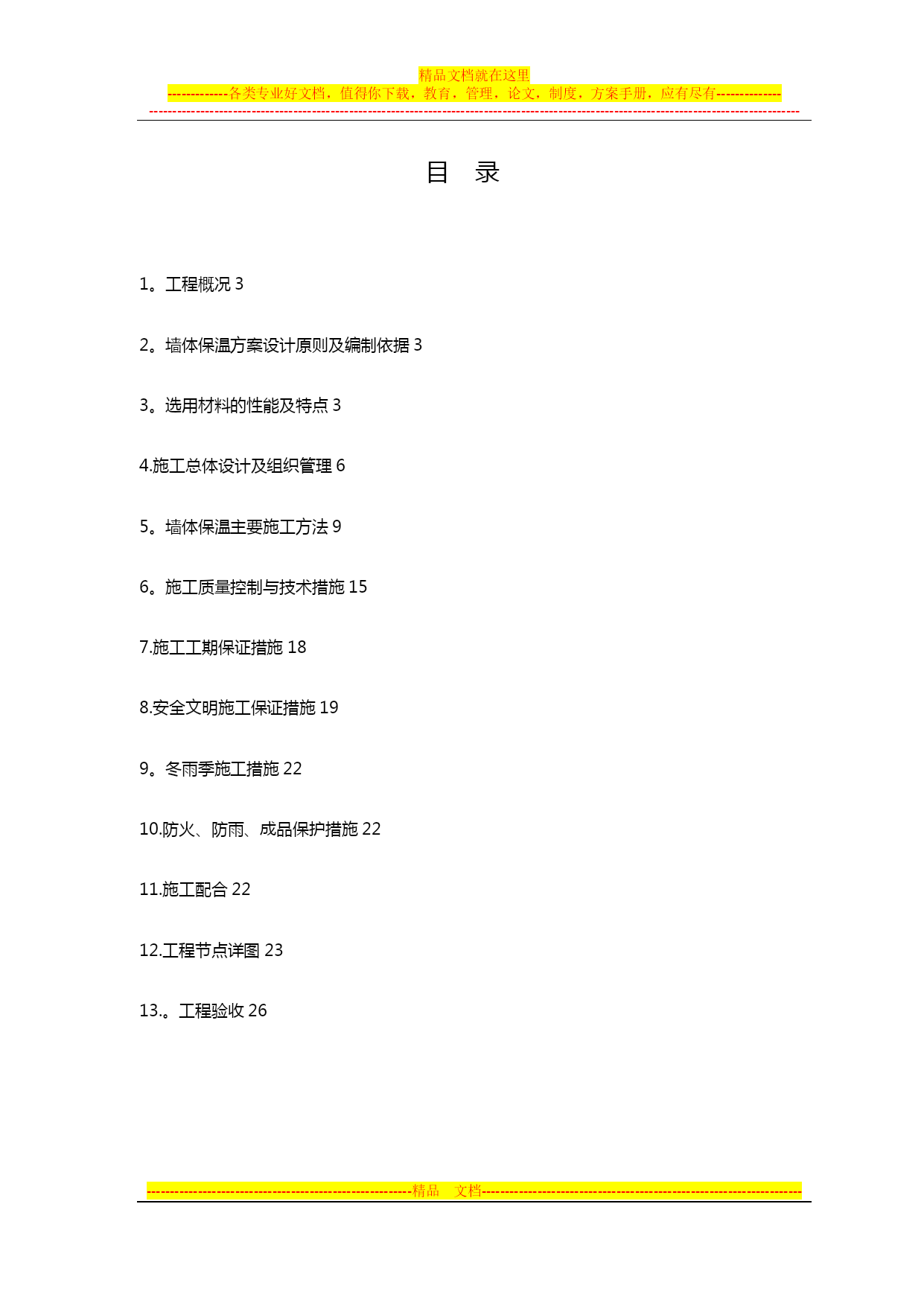

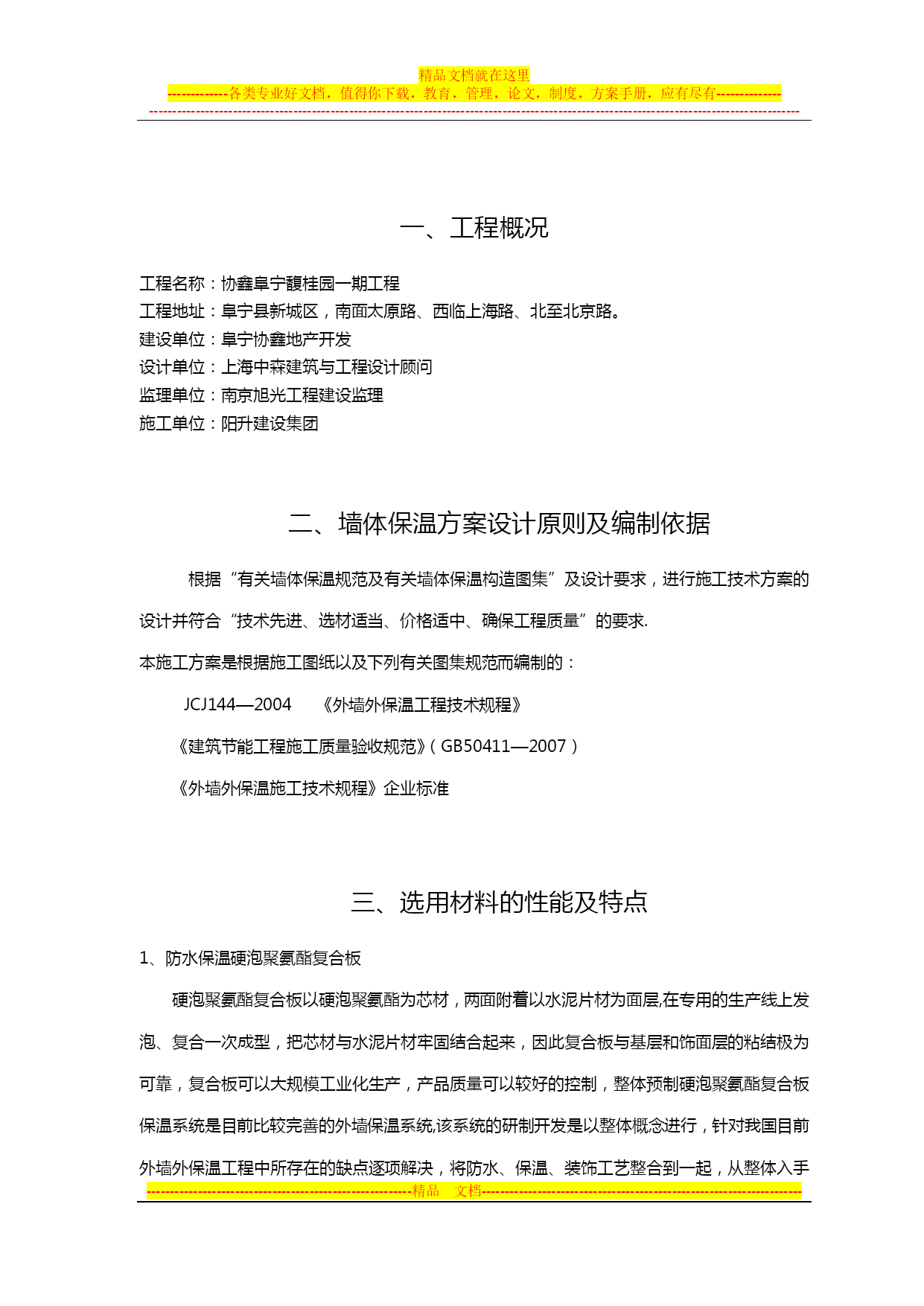

精品文档就在这里-------------各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------精品文档---------------------------------------------------------------------阜宁馥桂园多层区项目工程专项施工方案聚氨酯板施工方案【实用文档】doc文档可直接使用可编辑，欢迎下载多层区聚氨酯复合板外墙外保温系统（钢丝网抗裂型)施工方案阳升建设集团馥桂园项目部2011年10月10日目录TOC\o"1—3"\u1。工程概况PAGEREF_Toc214723701\h32。墙体保温方案设计原则及编制依据PAGEREF_Toc214723702\h33。选用材料的性能及特点34.施工总体设计及组织管理65。墙体保温主要施工方法96。施工质量控制与技术措施157.施工工期保证措施188.安全文明施工保证措施199。冬雨季施工措施2210.防火、防雨、成品保护措施2211.施工配合2212.工程节点详图2313.。工程验收26一、工程概况工程名称：协鑫阜宁馥桂园一期工程工程地址：阜宁县新城区，南面太原路、西临上海路、北至北京路。建设单位：阜宁协鑫地产开发设计单位：上海中森建筑与工程设计顾问监理单位：南京旭光工程建设监理施工单位：阳升建设集团二、墙体保温方案设计原则及编制依据根据“有关墙体保温规范及有关墙体保温构造图集”及设计要求，进行施工技术方案的设计并符合“技术先进、选材适当、价格适中、确保工程质量”的要求.本施工方案是根据施工图纸以及下列有关图集规范而编制的：JCJ144—2004《外墙外保温工程技术规程》《建筑节能工程施工质量验收规范》（GB50411—2007）《外墙外保温施工技术规程》企业标准三、选用材料的性能及特点1、防水保温硬泡聚氨酯复合板硬泡聚氨酯复合板以硬泡聚氨酯为芯材，两面附着以水泥片材为面层,在专用的生产线上发泡、复合一次成型，把芯材与水泥片材牢固结合起来，因此复合板与基层和饰面层的粘结极为可靠，复合板可以大规模工业化生产，产品质量可以较好的控制，整体预制硬泡聚氨酯复合板保温系统是目前比较完善的外墙保温系统,该系统的研制开发是以整体概念进行，针对我国目前外墙外保温工程中所存在的缺点逐项解决，将防水、保温、装饰工艺整合到一起，从整体入手解决外墙开裂、渗漏的通病.2、保温隔热性能优良保温层采用25mm厚预制硬泡聚氨酯复合板。硬泡聚氨酯具有优良的保温隔热性能，具有较低的导热系数和较高的热阻，聚氨酯是目前市场上最好的保温材料，同样的保温效果，厚度仅为EPS板的1/2，可以达到优良的节能效果。3、整体性好，粘结牢固，防撞抗裂预制硬泡聚氨酯复合板采用锚固件和胶粘剂固定在墙体，满覆镀锌钢丝网，外罩抹面胶浆，施工完成后形成一个有机整体，有效地避免了墙体开裂的通病。硬泡聚氨酯具有较高强度，本方案采取钢丝网做法,可以防止一定程度的撞击破坏，并降低了由于系统形变而造成开裂的风险。4、防水性能好,耐冻融透气性好硬泡聚氨酯复合板保温系统具有优良防水性能，可以防止雨水对墙体的侵蚀,采用的抗裂砂浆经试验检测表明,冻融交替三十次性能没有明显降低的状况。5、使用寿命长聚氨酯保温系统所采用材料均具有很好耐候性，复合板在非暴露状态长期处于稳定.6、防火性能良好在发泡过程中加入高效阻燃剂，在火灾发生时形成一个焦化的保护层，高温不溶化、不流淌来抑制燃烧的蔓延,从而提高建筑物整体防火抗灾能力.该系统于2007年5月31日在中国建筑科学研究院建材所试验基地，进行了耐火试验。系统未出现燃烧及火焰蔓延情况、保温系统也没有出现脱落现象。7系统及其组成材料性能指标(1）水泥层复合板项目性能指标密度，kg/m3≥35压缩性能，kPa≥150导热系数(25oC)，W/(m·K)≤0。024吸水率,%≤3垂直于板面方向的抗拉强度，MPa≥0.10燃烧性能氧指数，%≥26（2）胶粘剂项目性能指标拉伸粘结强度，MPa(与水泥砂浆)原强度≥0。70耐水≥0。50拉伸粘结强度，MPa（与聚氨酯板）原强度≥0。10耐
