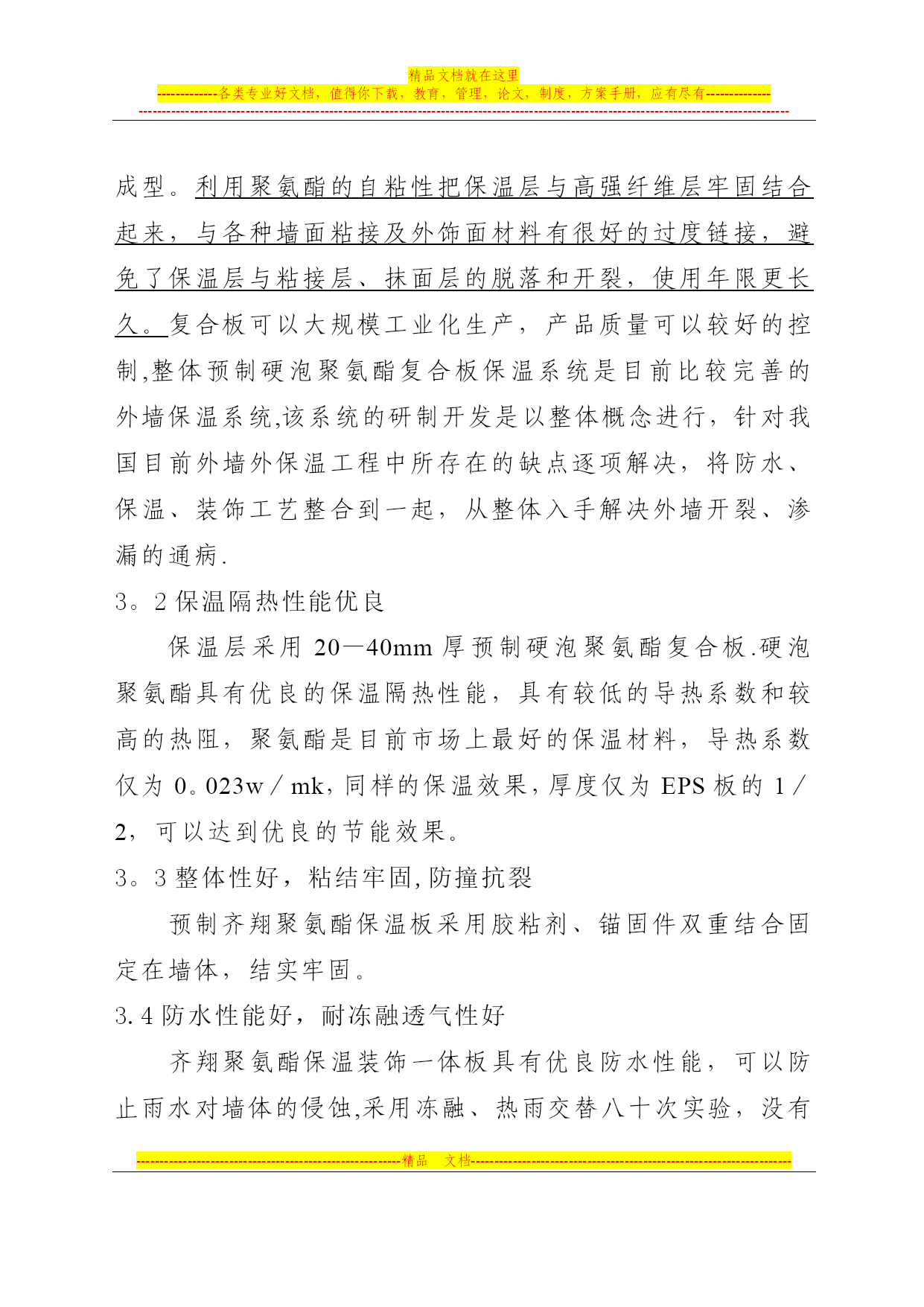

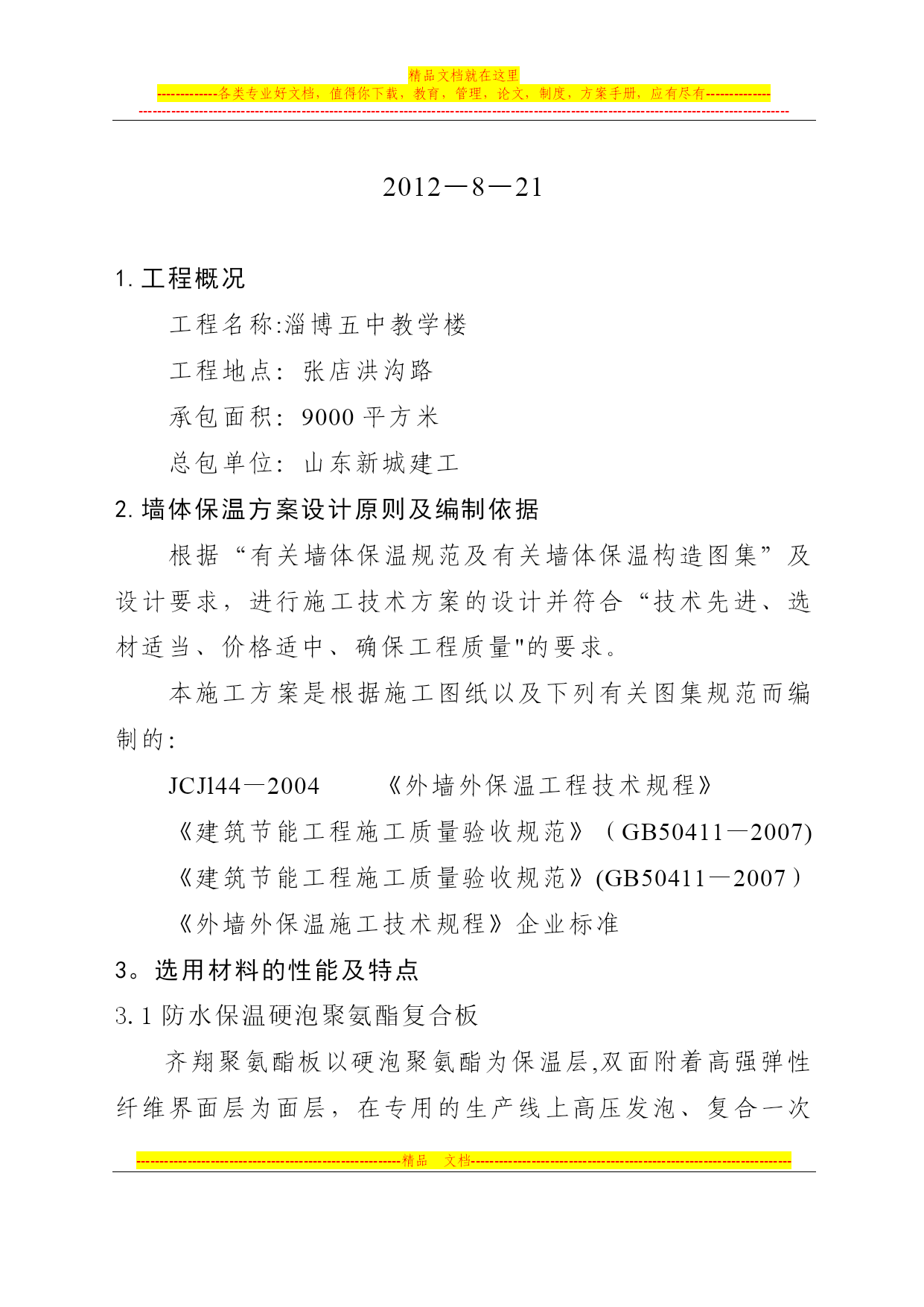

精品文档就在这里-------------各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------精品文档---------------------------------------------------------------------聚氨酯双面复合板施工方案【实用文档】doc文档可直接使用可编辑，欢迎下载聚氨酯双面复合板施工方案编制单位：山东齐翔节能建材2012—8—211.工程概况工程名称:淄博五中教学楼工程地点：张店洪沟路承包面积：9000平方米总包单位：山东新城建工2.墙体保温方案设计原则及编制依据根据“有关墙体保温规范及有关墙体保温构造图集”及设计要求，进行施工技术方案的设计并符合“技术先进、选材适当、价格适中、确保工程质量"的要求。本施工方案是根据施工图纸以及下列有关图集规范而编制的：JCJl44—2004《外墙外保温工程技术规程》《建筑节能工程施工质量验收规范》（GB50411—2007)《建筑节能工程施工质量验收规范》(GB50411—2007）《外墙外保温施工技术规程》企业标准3。选用材料的性能及特点3.1防水保温硬泡聚氨酯复合板齐翔聚氨酯板以硬泡聚氨酯为保温层,双面附着高强弹性纤维界面层为面层，在专用的生产线上高压发泡、复合一次成型。利用聚氨酯的自粘性把保温层与高强纤维层牢固结合起来，与各种墙面粘接及外饰面材料有很好的过度链接，避免了保温层与粘接层、抹面层的脱落和开裂，使用年限更长久。复合板可以大规模工业化生产，产品质量可以较好的控制,整体预制硬泡聚氨酯复合板保温系统是目前比较完善的外墙保温系统,该系统的研制开发是以整体概念进行，针对我国目前外墙外保温工程中所存在的缺点逐项解决，将防水、保温、装饰工艺整合到一起，从整体入手解决外墙开裂、渗漏的通病.3。2保温隔热性能优良保温层采用20—40mm厚预制硬泡聚氨酯复合板.硬泡聚氨酯具有优良的保温隔热性能，具有较低的导热系数和较高的热阻，聚氨酯是目前市场上最好的保温材料，导热系数仅为0。023w／mk，同样的保温效果，厚度仅为EPS板的1／2，可以达到优良的节能效果。3。3整体性好，粘结牢固,防撞抗裂预制齐翔聚氨酯保温板采用胶粘剂、锚固件双重结合固定在墙体，结实牢固。3.4防水性能好，耐冻融透气性好齐翔聚氨酯保温装饰一体板具有优良防水性能，可以防止雨水对墙体的侵蚀,采用冻融、热雨交替八十次实验，没有出现裂纹、剥落、起泡、脱皮、损坏、裂缝等状况。3.5使用寿命长聚氨酯保温系统所采用材料均具有很好耐候性,复合板在非暴露状态下长期处于稳定状态。3.6防火性能良好在发泡过程中加入高效阻燃剂使保温层达到B1级防火性能，在火灾发生时聚氨酯外层形成一个碳化结焦的保护层，阻断氧气,离火自熄，高温不溶化、不滴落,抑制火势蔓延；齐翔聚氨酯保温复合板因事先在工厂预制高强水泥纤维面层，施工过程中聚氨酯保温层不外露，从而大大降低了施工过程中发生火灾的可能性.该保温层在山东省消防产品质量监督检查测站，进行了耐火检测。保温层未出现燃烧及火焰蔓延情况，达到B1级材料要求。系统再经无机材料复合防火处理,使产品达到A级防火要求.3。7系统及其组成材料性能指标（1）水泥层复合板项目国家性能指标齐翔检测性能指标密度,kS／m3≥35≥45。8压缩性能,kPa≥150344导热系数(25℃),W／（m·K）≤0.024≤0。023吸水率,％≤32。8垂直于板面方向的抗拉强度，MPa≥0.10。16燃烧性能氧指数，%≥2626.2（2)胶粘剂项目国家性能指标皑特检测性能指标拉伸粘结强度,MPa(与水泥砂浆）原强度≥0。600。95耐水≥0.400。73拉伸粘结强度，MPa（与聚氨酯板)原强度≥0.100.15耐水≥0。100。14可操作时间，h1。5～3.0（3）抹面胶浆项目性能指标拉伸粘结强度，MPa原强度≥0.10耐水≥0.10耐冻融≥0。10可操作时间，h1.5～3。0保水率，％≥65（4)锚栓项目性能指标单个锚栓抗拉承载力标准值（C25混凝土基层),KN≥0.80（5)保温系统项目性能指标耐候性80次热/雨循环和5次热/冷循环后，表面无裂纹、粉化
