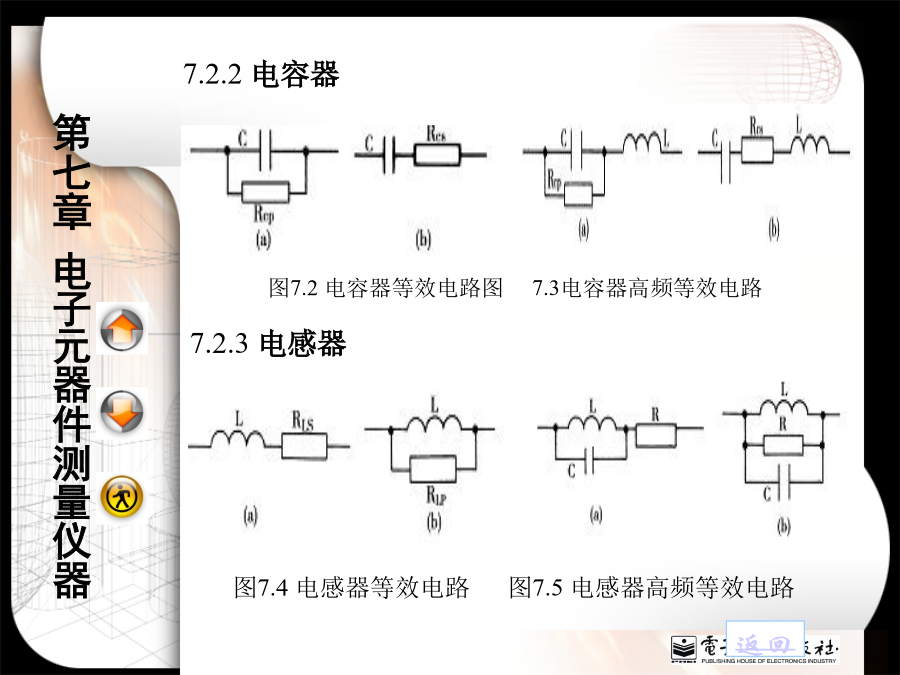

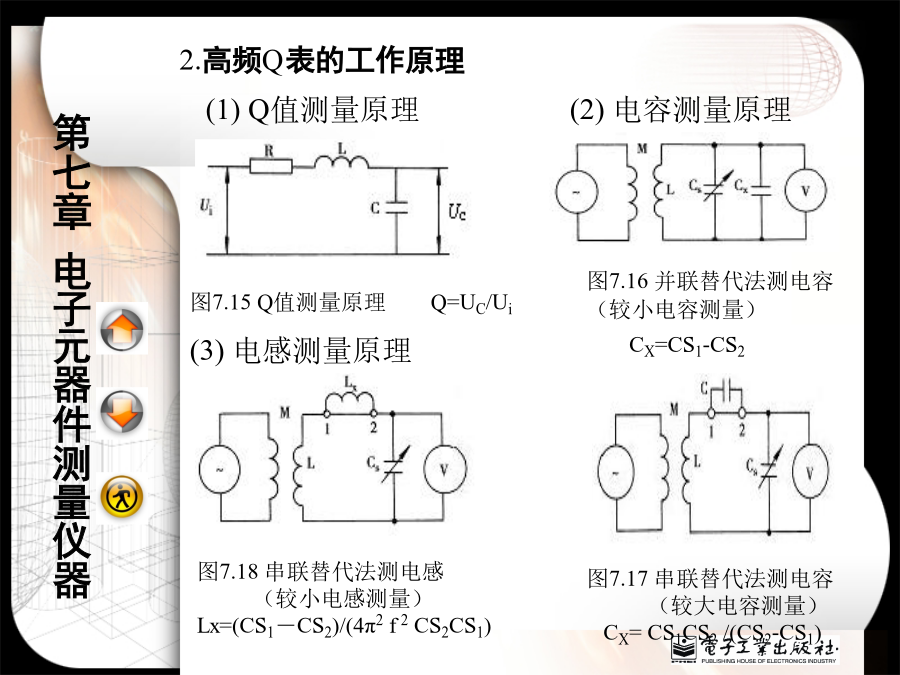

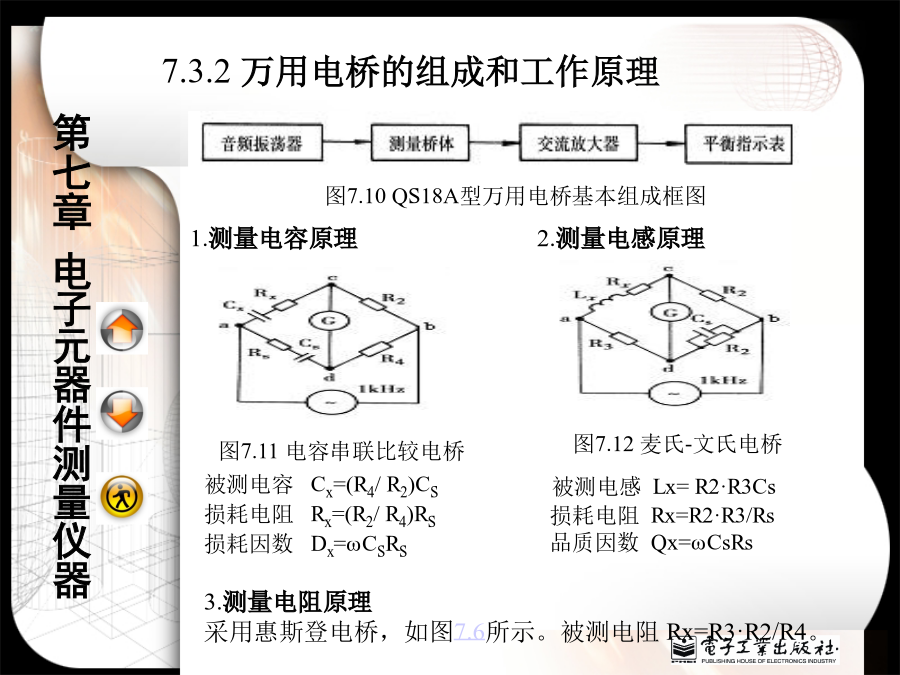

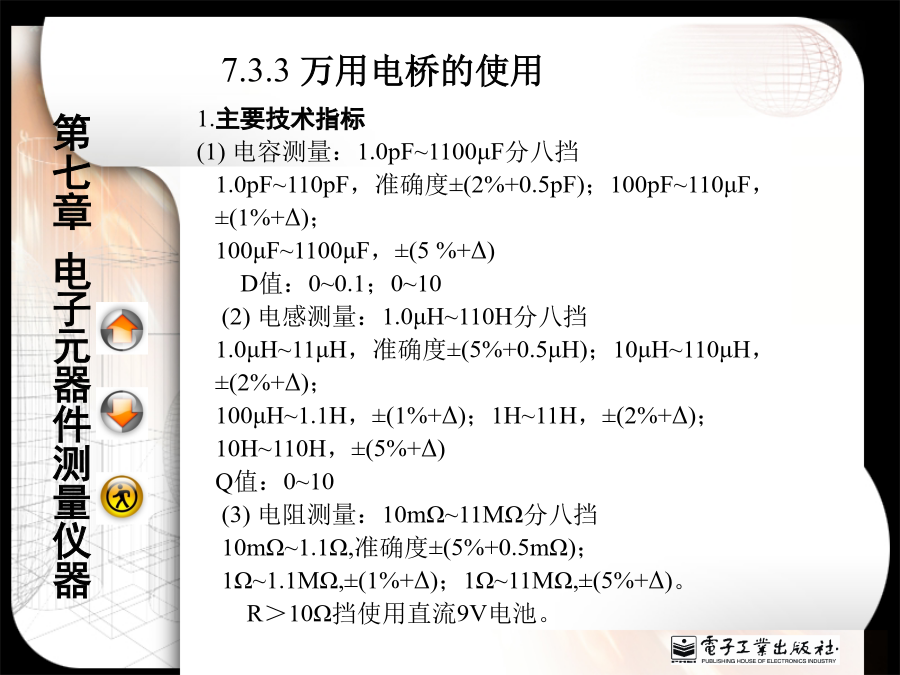

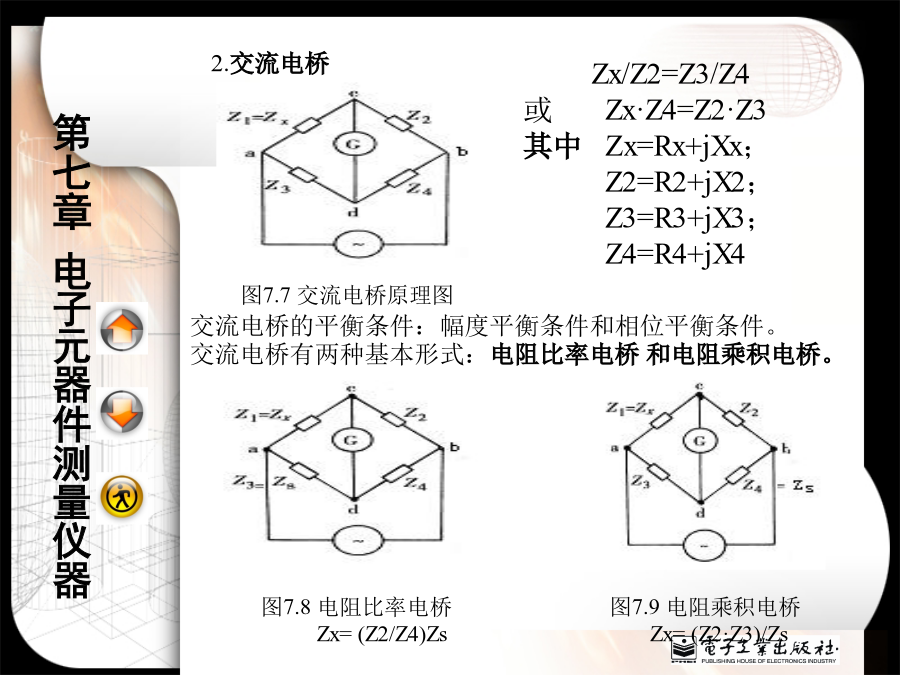

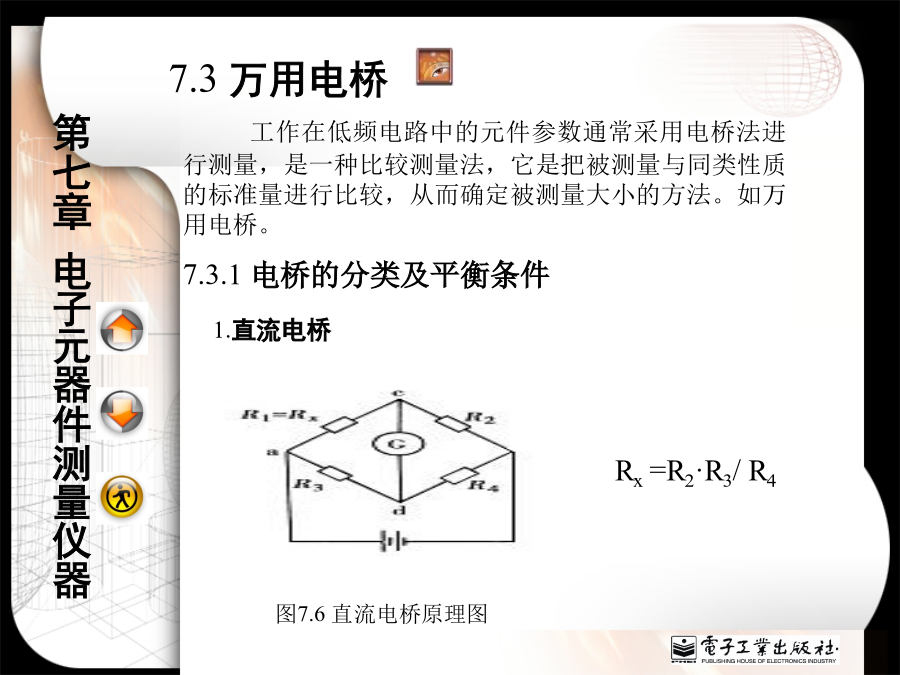

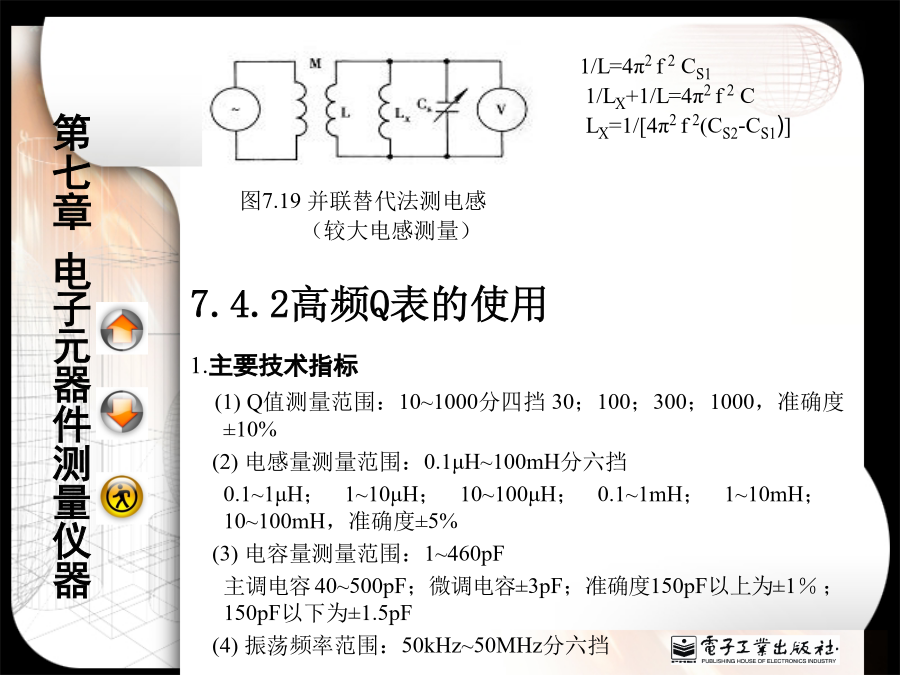

7.2.2电容器图7.7交流电桥原理图交流电桥的平衡条件：幅度平衡条件和相位平衡条件。交流电桥有两种基本形式：电阻比率电桥和电阻乘积电桥。7.3.2万用电桥的组成和工作原理7.3.3万用电桥的使用2.面板布局3.使用方法【例7.1】有一标称值为510pF的电容，用QS18A型万用电桥测量。试问①量程选择和损耗倍率开关应放在何位置？②若两读数盘示值分别为0.5和0.043，损耗平衡示值为1.2，其电容量和损耗值各为多少？解:①量程选择开关应放在1000pF处，损耗倍率开关应放在D×0.01处。②C=1000×(0.5+0.043)=543pF；D=0.01×1.2=0.0127.4高频Q表2.高频Q表的工作原理(1)Q值测量原理(2)电容测量原理1/L=4π2f2CS11/LX+1/L=4π2f2CLX=1/[4π2f2(CS2-CS1)](1)频段选择开关(2)频率调节旋钮(3)频率指示表(4)Q值范围开关(5)Q值指示表(6)Q值调零旋钮(7)ΔQ值按键(8)Q值调节旋钮(9)读数指示度盘(10)电容调节旋钮(11)测量接线柱(12)Q值预调旋钮(13)Q值合格指示(14)电源开关和指示灯7.5晶体管特性图示仪(1)集电极扫描电压发生器(2)基极阶梯信号发生器(3)同步脉冲发生器(4)X和Y轴放大器(5)示波管及控制电路(6)电源电路(1)二极管正反向特性曲线的测试原理框图(2)三极管的输入和输出特性曲线的测试原理框图。(3)场效应管的漏极和转移特性曲线的测试原理框图。7.5.2晶体管特性图示仪的使用方法(3)基极阶梯信号部分①阶梯信号选择开关②极性开关③级/蔟调节④阶梯调零⑤重复开关⑥单簇按钮⑦串联电阻(4)X轴Y轴偏转放大部分①X轴选择开关②X轴增益③X轴位移④Y轴选择开关⑤Y轴增益⑥Y轴位移⑦显示开关a.转换b.接地c.校准(5)器件测试台部分3.使用前的调整4.使用注意事项5.使用测试实例(1)晶体二极管的测试①正向特性的测试(2)晶体三极管的测试①输出特性曲线的测试连接方法如图7.34示,将仪器的开关旋钮置于如下位置:峰值电压范围：0~10V(+)功耗限制电阻：250Ω阶梯信号选择：0.02mA/级(+)阶梯作用：重复X轴作用：集电极电压0.5V/度Y轴作用：集电极电流1mA/度图7.35中，UCE=1V时，B=9.2mA②输入特性曲线的测试仪器的开关旋钮置于如下位置：峰值电压范围：0~10V(+)功耗限制电阻：100Ω阶梯信号选择：0.1mA/级(+)阶梯作用：重复X轴作用:基极电压0.1V/度Y轴作用:基极电流或基极源电压③反向饱和电流和反向击穿电压的测试(3)场效应管的测试①3DJ6的输出特性曲线的测试按图7.40把被测管接入测试台，将仪器的各开关旋钮置于如下位置：a.饱和漏电流IDSS=5mAb.跨导gm：
