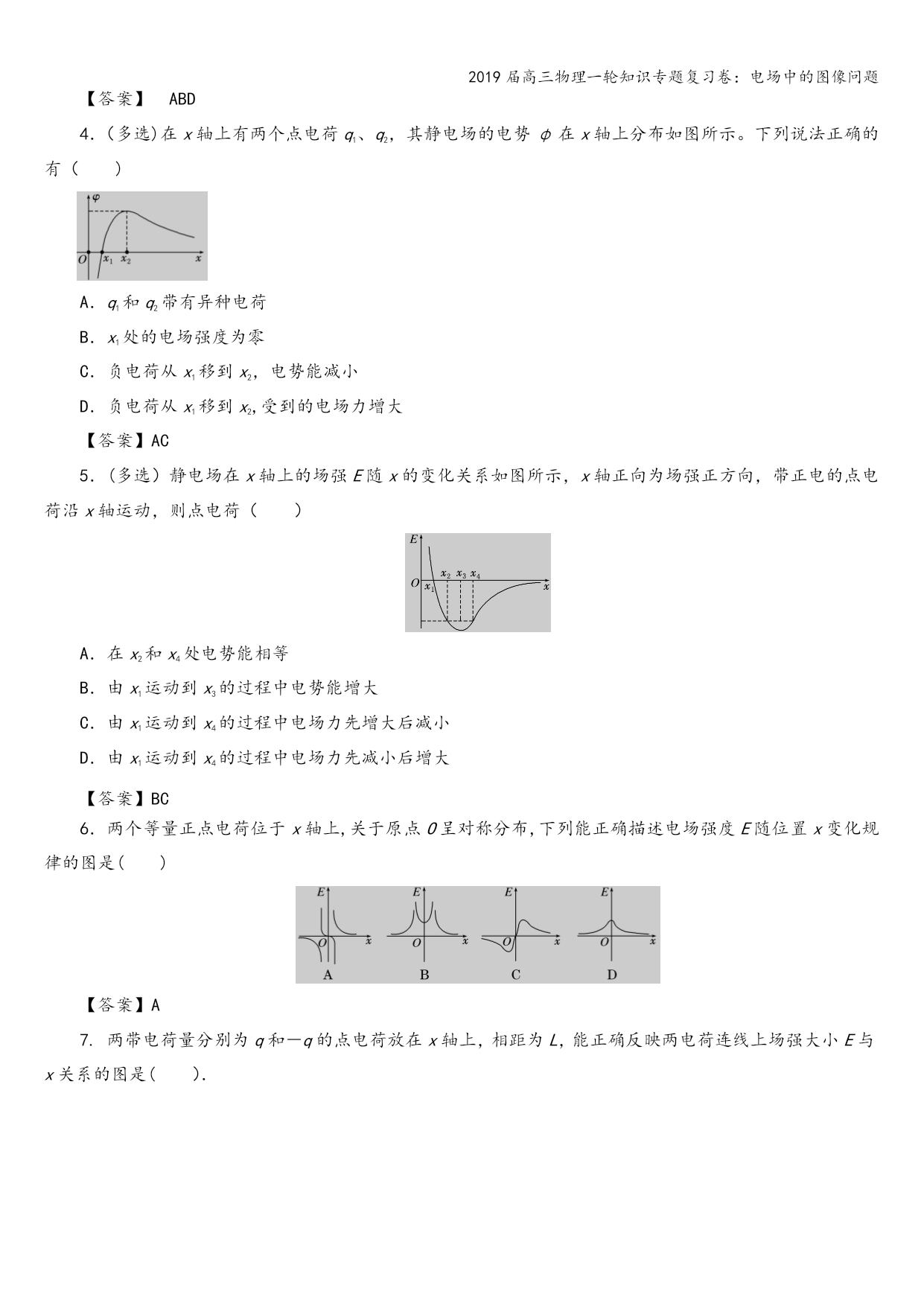

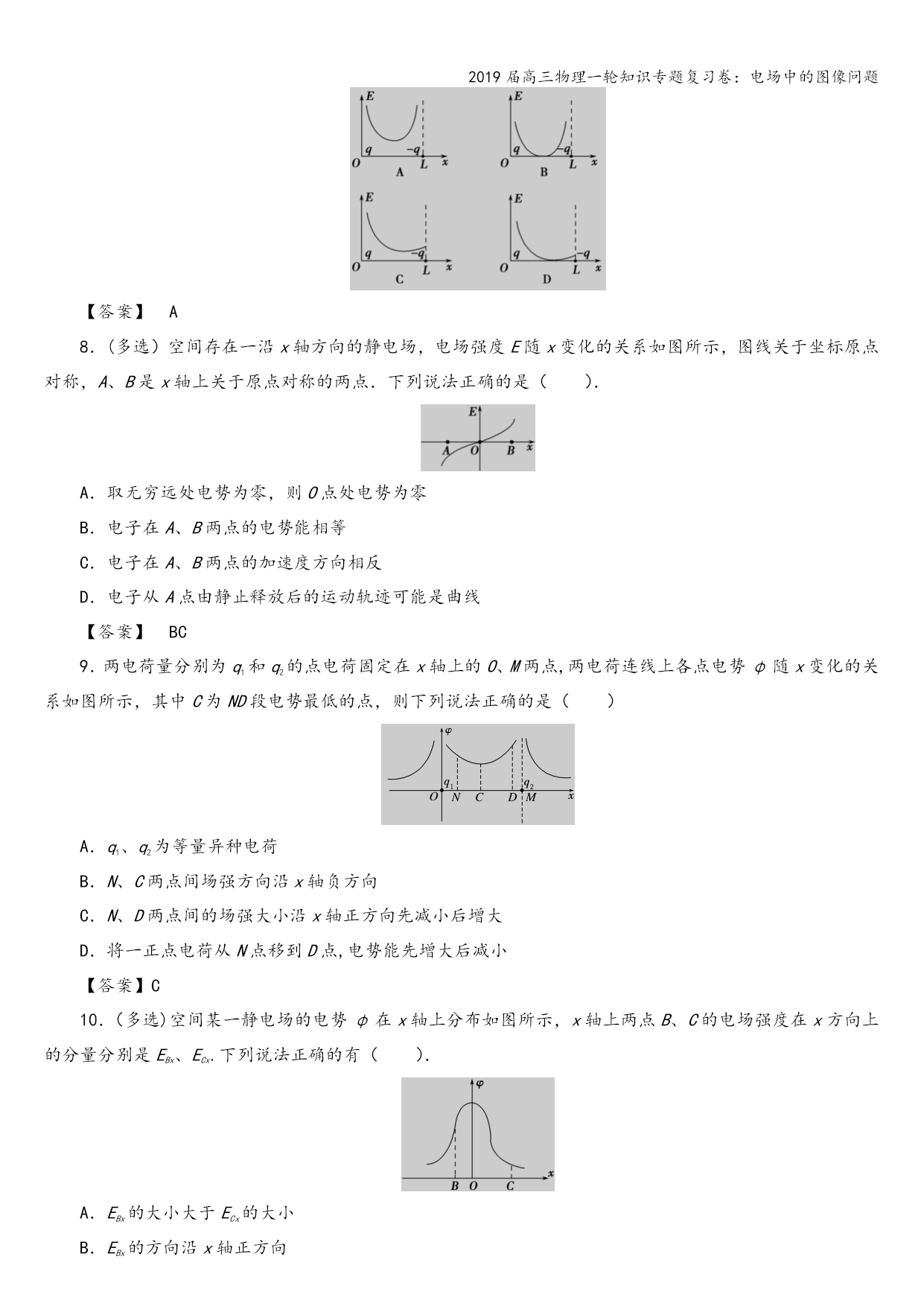

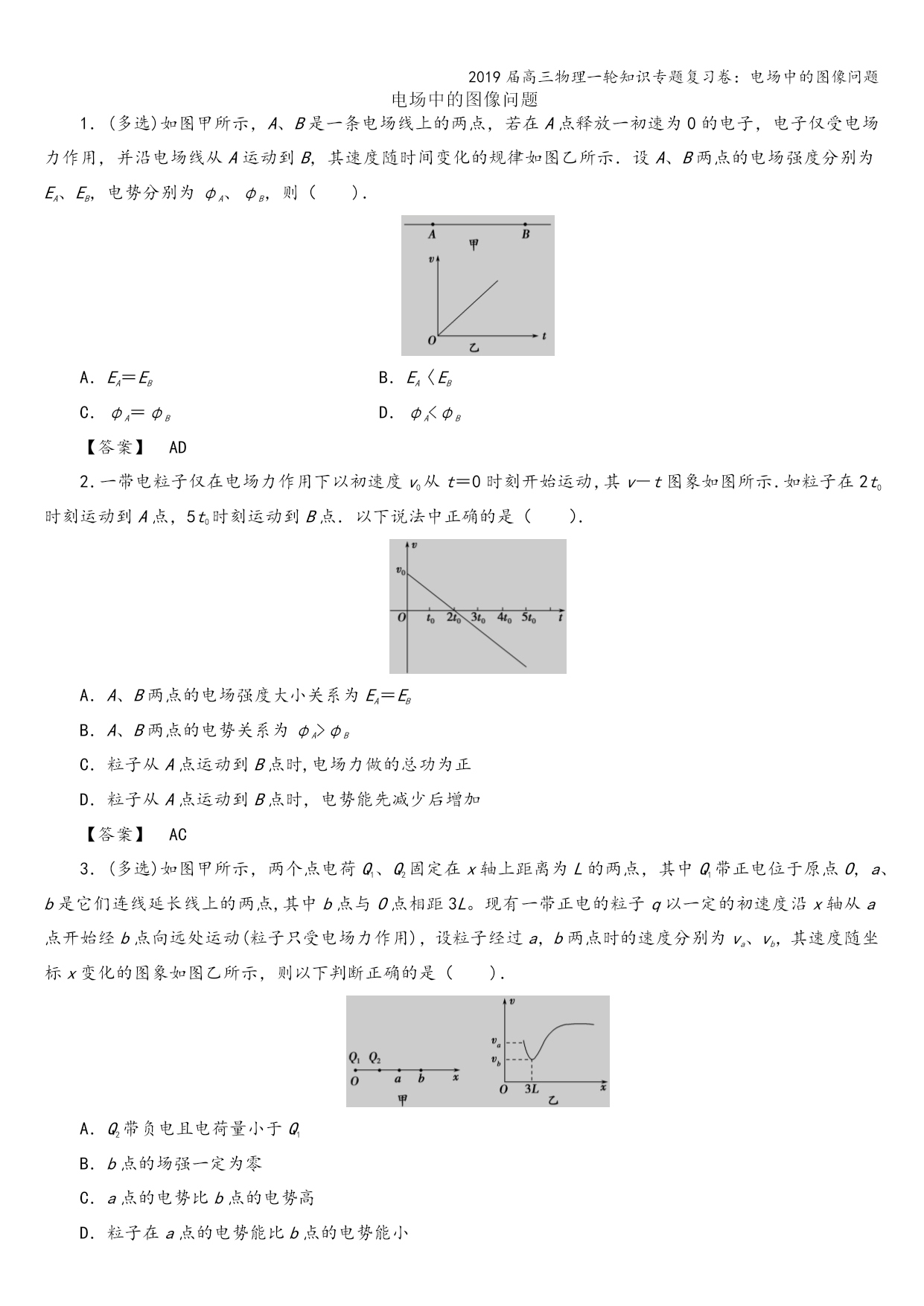

2019届高三物理一轮知识专题复习卷：电场中的图像问题2019届高三物理一轮知识专题复习卷：电场中的图像问题2019届高三物理一轮知识专题复习卷：电场中的图像问题电场中的图像问题1．(多选)如图甲所示，A、B是一条电场线上的两点，若在A点释放一初速为0的电子，电子仅受电场力作用，并沿电场线从A运动到B，其速度随时间变化的规律如图乙所示．设A、B两点的电场强度分别为EA、EB，电势分别为φA、φB，则（)．A．EA＝EBB．EA〈EBC．φA＝φBD．φA<φB【答案】AD2．一带电粒子仅在电场力作用下以初速度v0从t＝0时刻开始运动，其v－t图象如图所示．如粒子在2t0时刻运动到A点，5t0时刻运动到B点．以下说法中正确的是（）．A．A、B两点的电场强度大小关系为EA＝EBB．A、B两点的电势关系为φA>φBC．粒子从A点运动到B点时,电场力做的总功为正D．粒子从A点运动到B点时，电势能先减少后增加【答案】AC3．(多选)如图甲所示，两个点电荷Q1、Q2固定在x轴上距离为L的两点，其中Q1带正电位于原点O，a、b是它们连线延长线上的两点,其中b点与O点相距3L。现有一带正电的粒子q以一定的初速度沿x轴从a点开始经b点向远处运动(粒子只受电场力作用)，设粒子经过a，b两点时的速度分别为va、vb，其速度随坐标x变化的图象如图乙所示，则以下判断正确的是（)．A．Q2带负电且电荷量小于Q1B．b点的场强一定为零C．a点的电势比b点的电势高D．粒子在a点的电势能比b点的电势能小【答案】ABD4．（多选)在x轴上有两个点电荷q1、q2，其静电场的电势φ在x轴上分布如图所示。下列说法正确的有（)A．q1和q2带有异种电荷B．x1处的电场强度为零C．负电荷从x1移到x2，电势能减小D．负电荷从x1移到x2,受到的电场力增大【答案】AC5．(多选）静电场在x轴上的场强E随x的变化关系如图所示，x轴正向为场强正方向，带正电的点电荷沿x轴运动，则点电荷（）A．在x2和x4处电势能相等B．由x1运动到x3的过程中电势能增大C．由x1运动到x4的过程中电场力先增大后减小D．由x1运动到x4的过程中电场力先减小后增大【答案】BC6．两个等量正点电荷位于x轴上,关于原点O呈对称分布,下列能正确描述电场强度E随位置x变化规律的图是()【答案】A7.两带电荷量分别为q和－q的点电荷放在x轴上，相距为L，能正确反映两电荷连线上场强大小E与x关系的图是(）．【答案】A8．(多选）空间存在一沿x轴方向的静电场，电场强度E随x变化的关系如图所示，图线关于坐标原点对称，A、B是x轴上关于原点对称的两点．下列说法正确的是（）．A．取无穷远处电势为零，则O点处电势为零B．电子在A、B两点的电势能相等C．电子在A、B两点的加速度方向相反D．电子从A点由静止释放后的运动轨迹可能是曲线【答案】BC9．两电荷量分别为q1和q2的点电荷固定在x轴上的O、M两点,两电荷连线上各点电势φ随x变化的关系如图所示，其中C为ND段电势最低的点，则下列说法正确的是（）A．q1、q2为等量异种电荷B．N、C两点间场强方向沿x轴负方向C．N、D两点间的场强大小沿x轴正方向先减小后增大D．将一正点电荷从N点移到D点,电势能先增大后减小【答案】C10．（多选)空间某一静电场的电势φ在x轴上分布如图所示，x轴上两点B、C的电场强度在x方向上的分量分别是EBx、ECx.下列说法正确的有（）．A．EBx的大小大于ECx的大小B．EBx的方向沿x轴正方向C．电荷在O点受到的电场力在x方向上的分量最大D．负电荷沿x轴从B移到C的过程中，电场力先做正功，后做负功【答案】AD11.一带负电的粒子只在电场力作用下沿x轴正向运动，其电势能Ep随位移x变化的关系如图所示,其中O～x2段是对称的曲线，x2~x3段是直线，则下列说法正确的是（）A．x1处电场强度为零B．x1、x2、x3处电势φ1、φ2、φ3的关系为φ1>φ2>φ3C．粒子在O～x2段做匀变速运动，x2～x3段做匀速直线运动D．x2～x3段是匀强电场【答案】ABD12.在光滑的绝缘水平面内有一沿x轴的静电场,其电势φ随坐标x的变化图线如图所示（图中φ0已知）.有一质量为m、带电荷量为－q（q>0)的带电小球（可视为质点），从O点以某一未知速度v0沿x轴正向移动到x4。则下列叙述正确的是（)A．小球从O运动到x1的过程中，所受电场力逐渐增大B．小球从x1运动到x3的过程中，电势能一直增大C．若小球的初速度v0＝2eq\r（\f(φ0q,m))，则运动过程中的最大速度为eq\r（\f（6φ0q,m））
