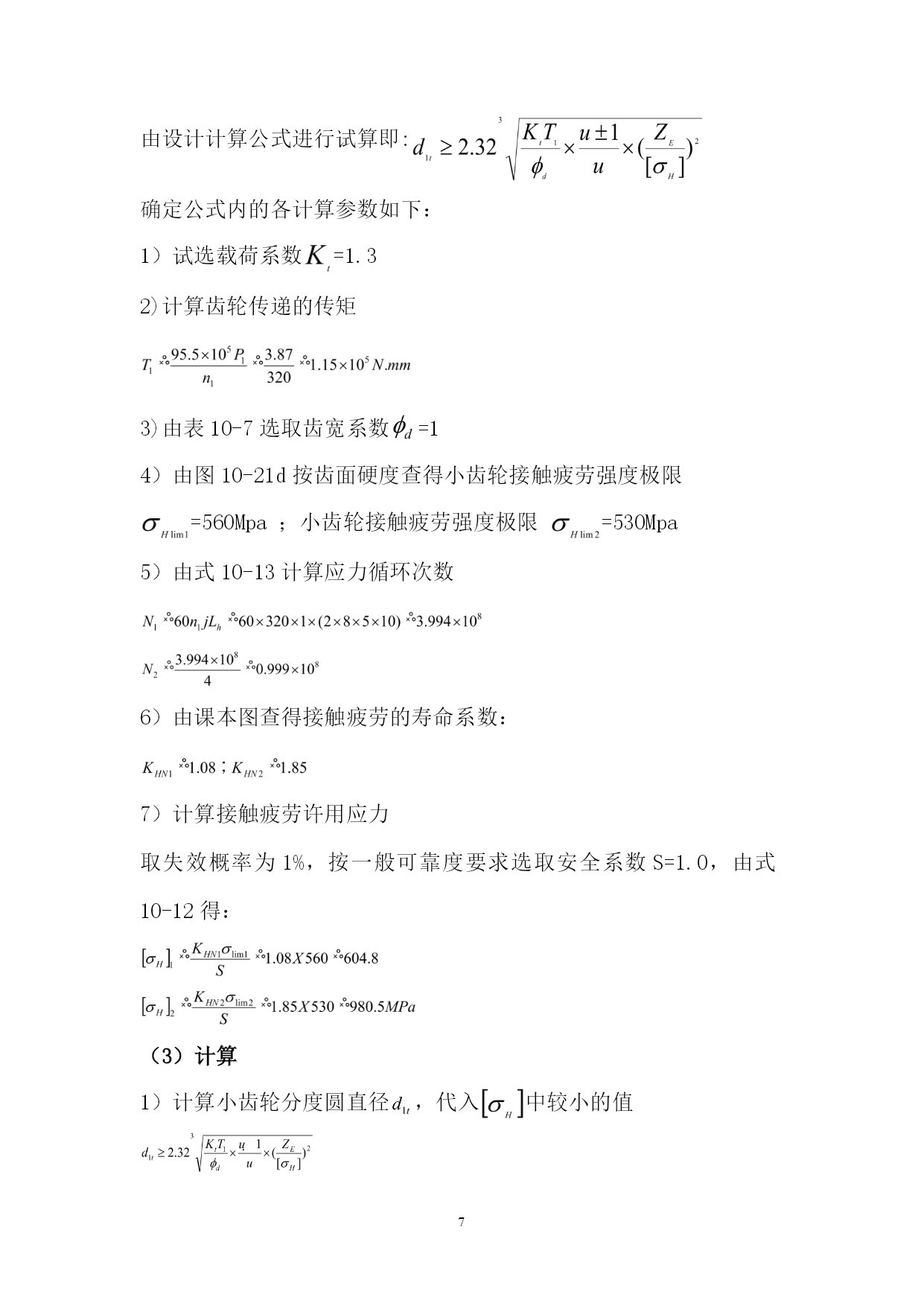

重庆机电职业技术学院课程设计说明书设计名称：机械设计基础课程设计题目：带式输送机传动装置学生姓名：杨贵君专业：机电工程班级：2011级3班学号：1260720140736指导教师：张海秀日期：2012年12月5日重庆机电职业技术学院课程设计任务书机电工程专业机电一体化年级3班一、设计题目带式输送机传动装置已知条件：1.工作情况：两班制，连续单向运转，载荷较平稳，运输带速度允许误差为±0.5%；2.使用折旧期：五年；3.动力来源：电力，三相交流，电压380/220V；4.滚筒效率：0.96（包括滚筒与轴承的效率损失）。原始数据表参数题号12345运输带工作拉力F/（KN）3.23.43.52.82.6运输带工作速度V/（m/s）1.51.61.81.51.4卷筒直径D/(mm)400400400450450参数题号678运输带工作拉力F/（KN）2.42.22.1运输带工作速度V/（m/s）1.51.41.5卷筒直径D/(mm)400400500选择的题号为6号数据为：运输带工作拉力F=2.4N运输带工作速度v=1.5m/s卷筒直径D=400mm二、主要内容1.拟定和分析传动装置的设计方案；2.选择电动机，计算传动装置的运动和动力参数；3.进行传动件的设计计算及结构设计，校核轴的强度；4.绘制减速器装配图；5.绘制零件工作图；6.编写设计计算说明书。三、具体要求本课程设计要求在2周时间内完成以下的任务：1.绘制减速器装配图1张（A2图纸）；2.零件工作图2张（齿轮和轴，A4图纸）；3.设计计算说明书1份，约3000字左右。四、进度安排次序设计内容时间分配（天）1指导老师介绍课程设计注意事项12拟定设计方案13传动件的设计计算24画装配图25画零件图26编写设计说明书2五、成绩评定指导教师张海秀签名日期年月日系主任审核日期年月日目录TOC\o"1-3"\h\z\uHYPERLINK\l"_Toc250627488"一设计任务的分析PAGEREF_Toc250627488\h2HYPERLINK\l"_Toc250627489"1.1本课程设计的目的PAGEREF_Toc250627489\h2HYPERLINK\l"_Toc250627490"1.2本课程设计的内容、任务及要求PAGEREF_Toc250627490\h2HYPERLINK\l"_Toc250627491"1.2.1课程设计的内容PAGEREF_Toc250627491\h2HYPERLINK\l"_Toc250627492"1.2.2课程设计的任务PAGEREF_Toc250627492\h2HYPERLINK\l"_Toc250627493"1.2.3课程设计的要求PAGEREF_Toc250627493\h2HYPERLINK\l"_Toc250627494"1.3课程设计的步骤PAGEREF_Toc250627494\h2HYPERLINK\l"_Toc250627495"1.3.1设计准备工作PAGEREF_Toc250627495\h2HYPERLINK\l"_Toc250627496"1.3.2总体设计PAGEREF_Toc250627496\h2HYPERLINK\l"_Toc250627497"1.3.3传动件的设计计算PAGEREF_Toc250627497\h2HYPERLINK\l"_Toc250627498"1.3.4装配图草图的绘制PAGEREF_Toc250627498\h2HYPERLINK\l"_Toc250627499"1.3.5装配图的绘制PAGEREF_Toc250627499\h3HYPERLINK\l"_Toc250627500"1.3.6零件工作图的绘制PAGEREF_Toc250627500\h3HYPERLINK\l"_Toc250627501"1.3.7编写设计说明书PAGEREF_Toc250627501\h3HYPERLINK\l"_Toc250627502"二传动装置的总体设计PAGEREF_Toc250627502\h4HYPERLINK\l"_Toc250627503"2.1选择电动机PAGEREF_Toc250627503\h4HYPERLINK\l"_Toc250627504"2.1.1选择电动机类型PAGE
