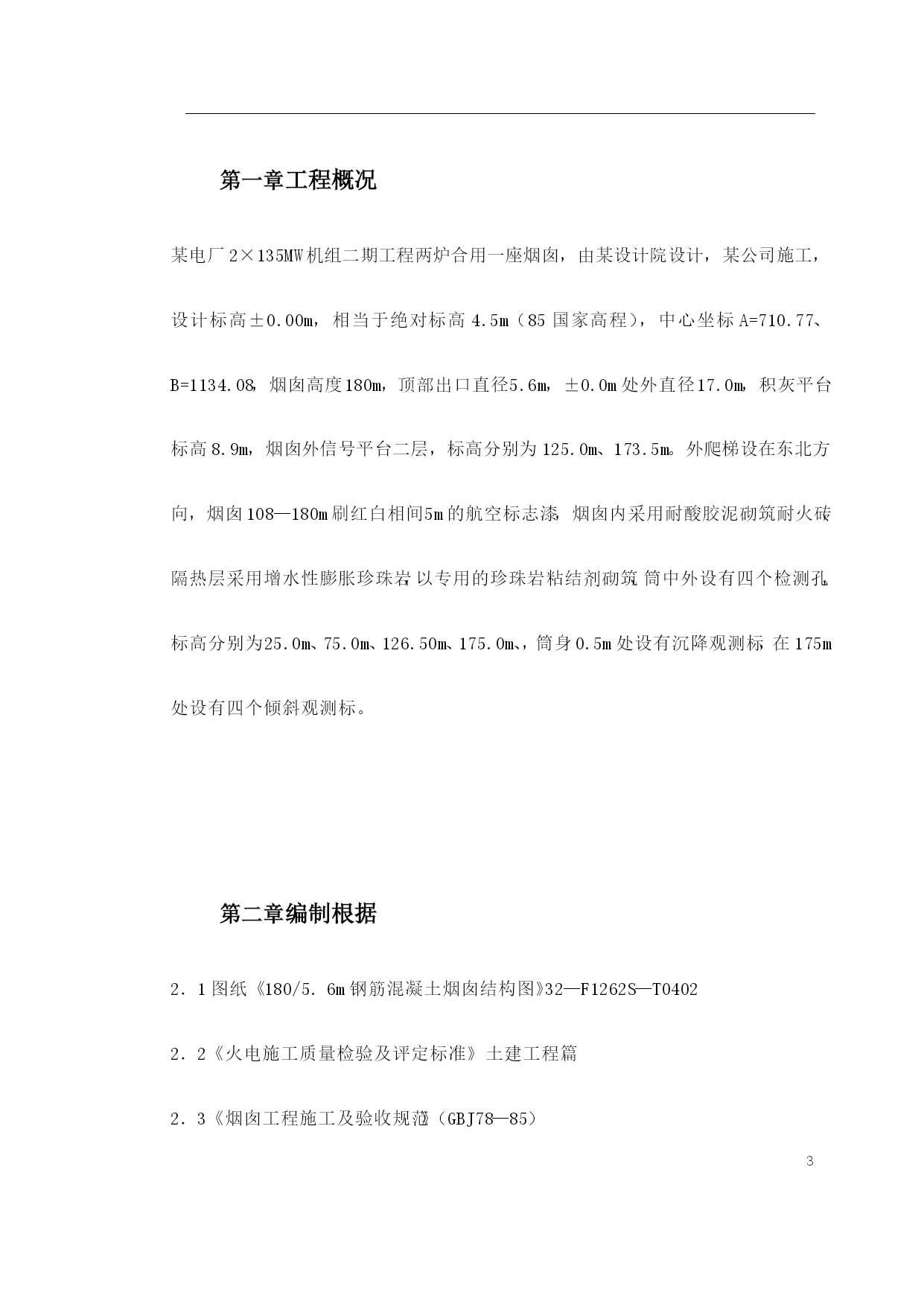

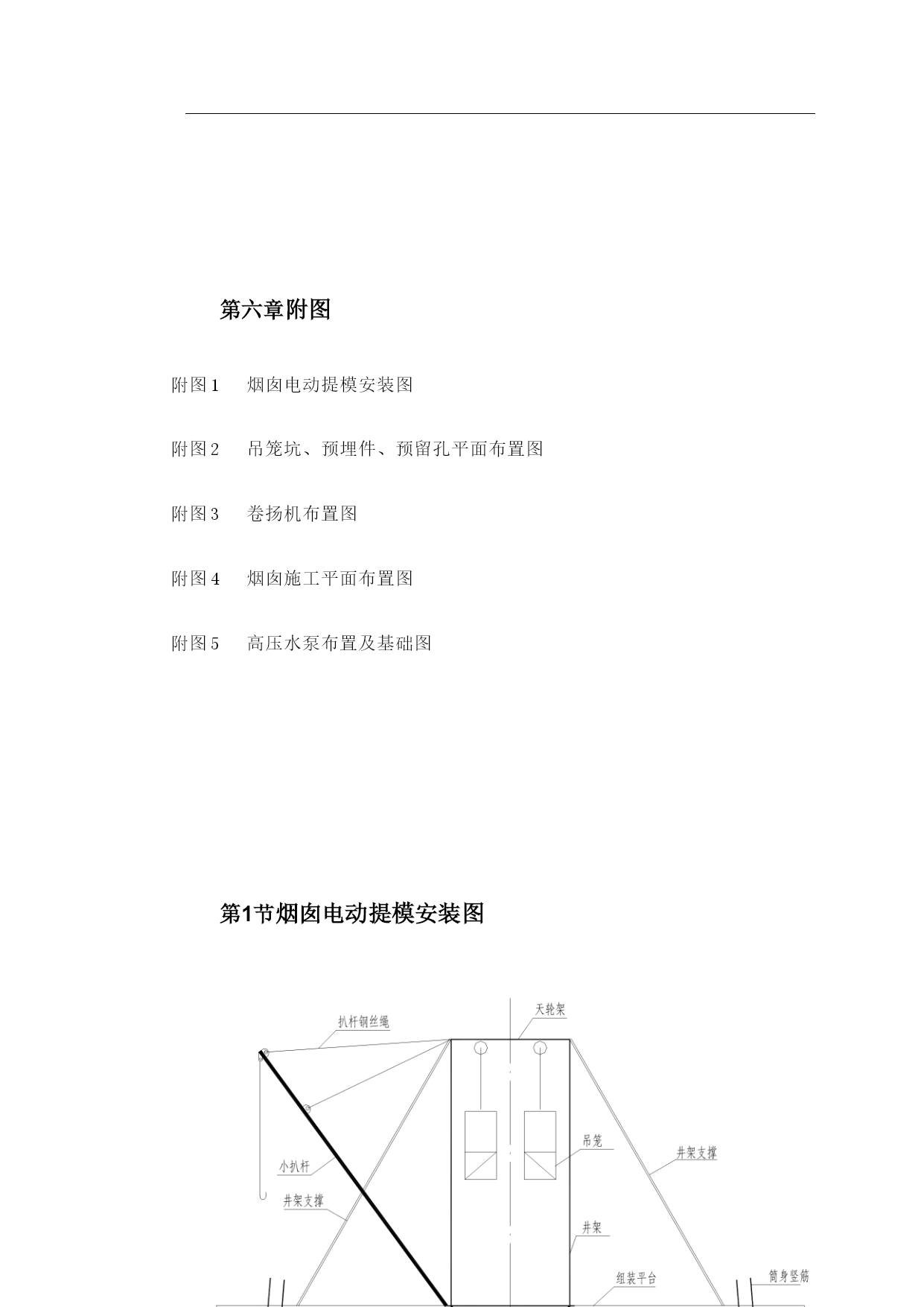

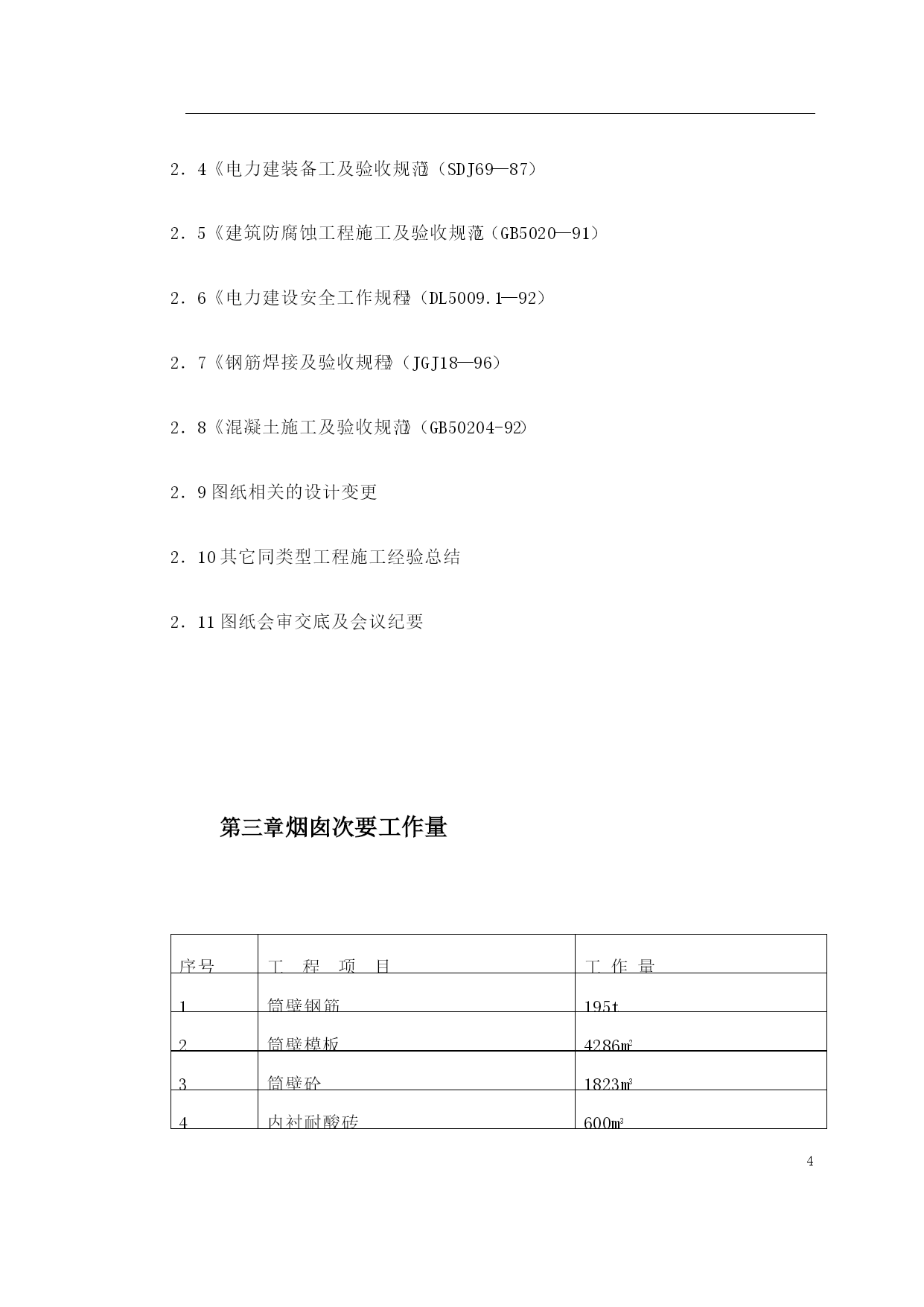

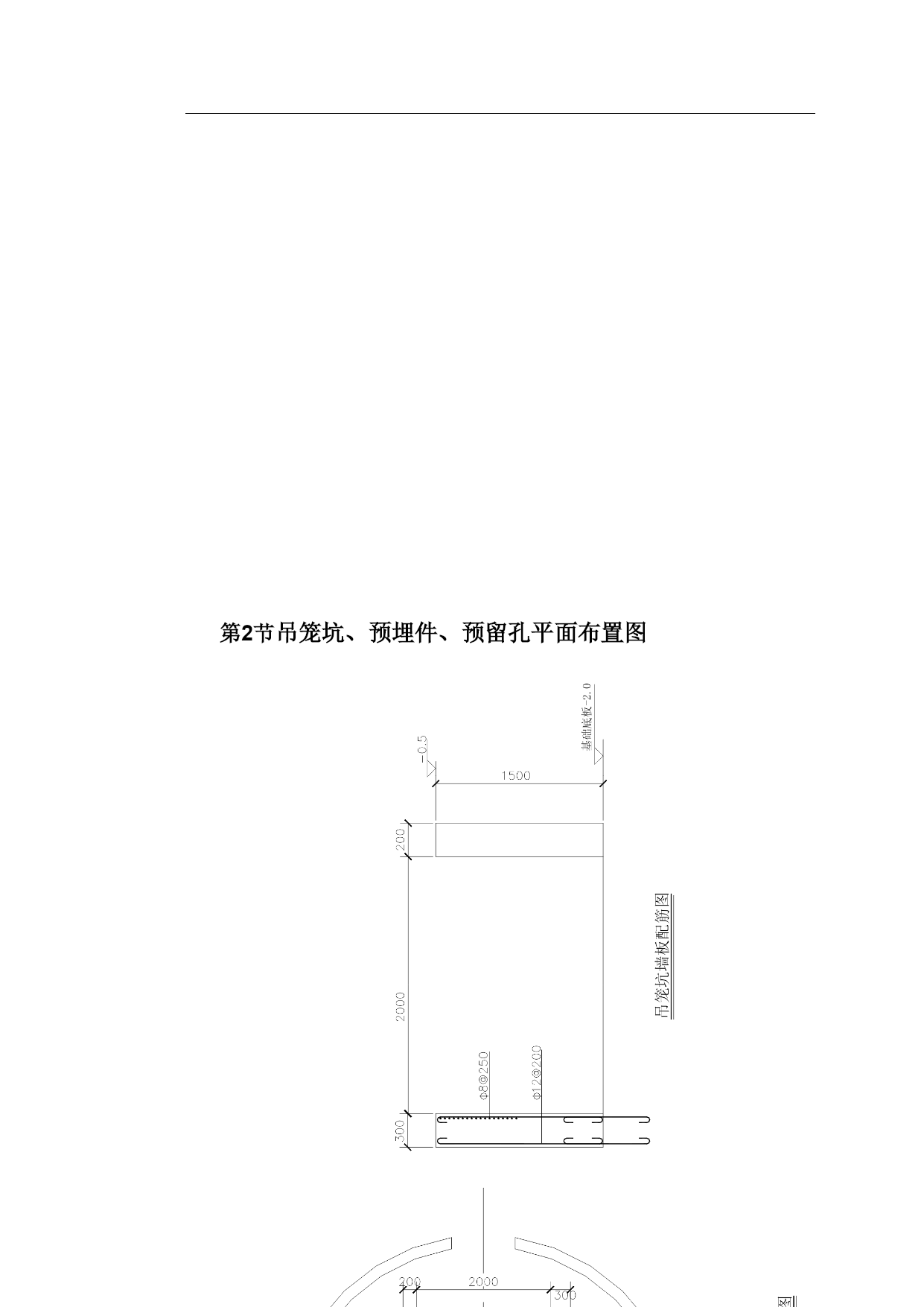

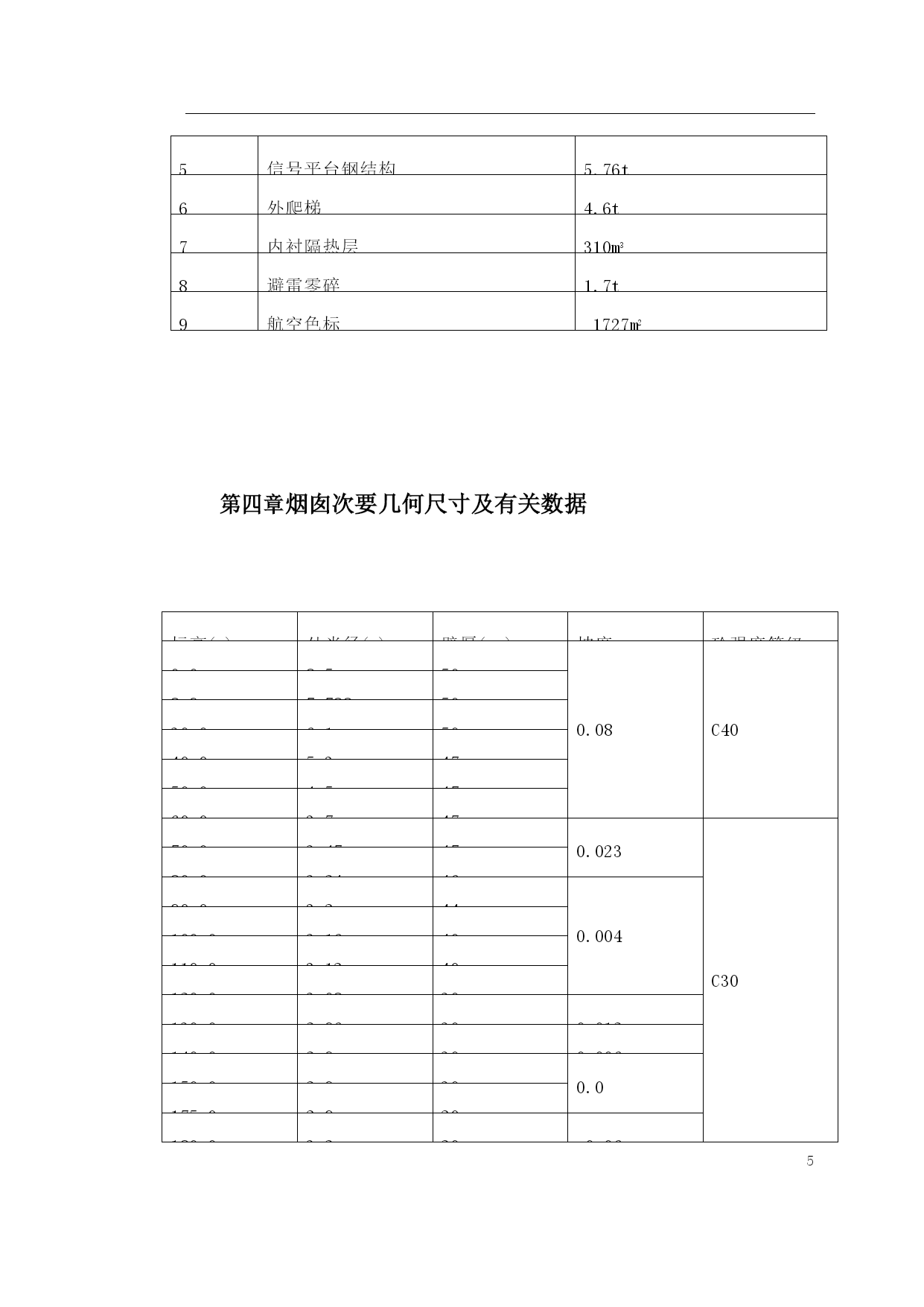

PAGEPAGE41目录TOC\o"1-3"第一章工程概况PAGEREF_Toc207178729\h3第二章编制根据PAGEREF_Toc207178730\h3第三章烟囱次要工作量PAGEREF_Toc207178731\h4第四章烟囱次要几何尺寸及有关数据PAGEREF_Toc207178732\h5第五章施工预备PAGEREF_Toc207178733\h6第六章附图PAGEREF_Toc207178734\h7第1节烟囱电动提模安装图PAGEREF_Toc207178735\h7第2节吊笼坑、预埋件、预留孔平面布置图PAGEREF_Toc207178736\h9第3节卷扬机布置图PAGEREF_Toc207178737\h11第4节烟囱施工平面布置图PAGEREF_Toc207178738\h12第5节高压水泵布置及基础图PAGEREF_Toc207178739\h14第七章次要施工机械及工器具的配置PAGEREF_Toc207178740\h14第八章施工方案的选择PAGEREF_Toc207178741\h15第九章施工技术措施PAGEREF_Toc207178742\h16第1节电动提升安装安装前的筒壁及灰斗平台施工PAGEREF_Toc207178743\h16第2节电动提升零碎的安装和调试PAGEREF_Toc207178744\h17第3节利用提升安装零碎的筒壁施工PAGEREF_Toc207178745\h23第十章质量保证措施PAGEREF_Toc207178746\h28第十一章劳动力组织PAGEREF_Toc207178747\h31第十二章安全施工及文明施工措施PAGEREF_Toc207178748\h31第1节安全管理目标PAGEREF_Toc207178749\h32第2节防范重点PAGEREF_Toc207178750\h32第3节安全施工措施PAGEREF_Toc207178751\h32第4节外扒杆选型及计算PAGEREF_Toc207178752\h39第十三章工程施工综合进度PAGEREF_Toc207178753\h40工程概况某电厂2×135MW机组二期工程两炉合用一座烟囱，由某设计院设计，某公司施工，设计标高±0.00m，相当于绝对标高4.5m（85国家高程），中心坐标A=710.77、B=1134.08，烟囱高度180m，顶部出口直径5.6m，±0.0m处外直径17.0m，积灰平台标高8.9m，烟囱外信号平台二层，标高分别为125.0m、173.5m。外爬梯设在东北方向，烟囱108—180m刷红白相间5m的航空标志漆，烟囱内采用耐酸胶泥砌筑耐火砖，隔热层采用增水性膨胀珍珠岩，以专用的珍珠岩粘结剂砌筑，筒中外设有四个检测孔，标高分别为25.0m、75.0m、126.50m、175.0m、，筒身0.5m处设有沉降观测标，在175m处设有四个倾斜观测标。编制根据2．1图纸《180/5.6m钢筋混凝土烟囱结构图》32—F1262S—T04022．2《火电施工质量检验及评定标准》土建工程篇2．3《烟囱工程施工及验收规范》（GBJ78—85）2．4《电力建装备工及验收规范》（SDJ69—87）2．5《建筑防腐蚀工程施工及验收规范》（GB5020—91）2．6《电力建设安全工作规程》（DL5009.1—92）2．7《钢筋焊接及验收规程》（JGJ18—96）2．8《混凝土施工及验收规范》（GB50204-92）2．9图纸相关的设计变更2．10其它同类型工程施工经验总结2．11图纸会审交底及会议纪要烟囱次要工作量序号工程项目工作量1筒壁钢筋195t2筒壁模板4286m23筒壁砼1823m34内衬耐酸砖600m35信号平台钢结构5.76t6外爬梯4.6t7内衬隔热层310m38避雷零碎1.7t9航空色标1727m2烟囱次要几何尺寸及有关数据标高(m)外半径(m)壁厚(cm)坡度砼强度等级0.08.5500.08C408.97.7885030.06.15040.05.34750.04.54760.03.74770.03.47470.023C3080.03.244690.03.2440.004100.03.1640110.03.1240120.03.0830130.02.96300.012140.02.9300.006150.02.9300.0175.02.9201
