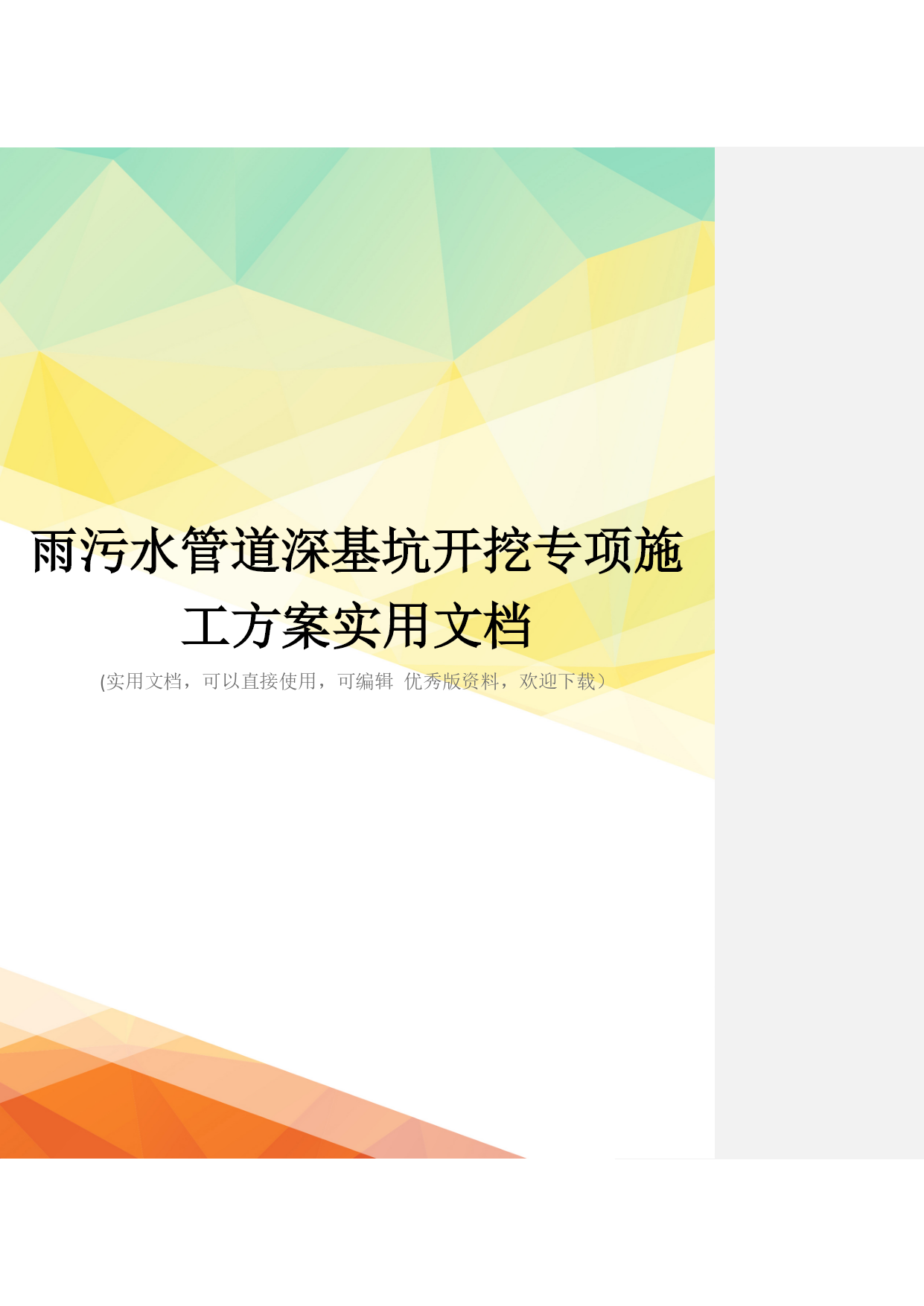

雨污水管道深基坑开挖专项施工方案实用文档(实用文档，可以直接使用，可编辑优秀版资料，欢迎下载）一、编制依据我公司依据南安市江滨南路一期工程（教育园区—石砻大桥段)市政管线图纸，结合我公司编制的南安市江滨南路一期工程（教育园区—石砻大桥段)总体施工组织设计和施工现场的实际情况，以及本公司过去的施工经验，参照该工程排水施工图设计和有关图集编写该施工方案。参照的有关图集、规范分别为：《给水排水管道工程施工及验收规范》（GB50268—2021)、《02S515排水检查井》。二、工程概况1、江滨南路起点位于西溪西侧（南安市柳城街道霞东村），接规划学府路，往东设大桥跨过西溪,沿山体进行布线，经张坑村设大桥跨过泉三高速，后下穿在建南惠高速公路,一期工程终点接石砻大桥,工程范围K0+289。8~K5+317。127,全长5027.327m。2、连接线起点位于江北大道东安大桥桥头已建的预应力砼小箱梁处，与江北大道平交，往北沿西溪布线，终点交于江滨南路,工程范围LK0+000～LK1+200，全长1。2km。三、雨水管道技术措施3、雨量公式设计暴雨径流量采用如下公式计算：Q=ψ×q×F（升/秒)式中:ψ为径流系数，路面径流系数取0。95,路外综合径流系数取0。65，山体径流系数取值0.15。F为汇水面积（公顷).q为暴雨强度；暴雨强度公式根据福建省建设厅关于批准发布省工程建设地方标准《福建省城市及部分县城暴雨强度公式》的通知（文号：闽建科〔2003〕27号）南安为：q=1663.367×（1+0.5461gp）/(t+6.724）0。637（升/秒·公顷）P为重现期：本条道路为城市城市I级主干道，重现期取值2年;t=t1+mt2t1为街坊集水时间，t2为管道内水流时间(分钟）;m为管道折减系数。江滨南路雨水管道布置于道路两侧辅助车道下，收集路面及两侧地块雨水，充分利用现状水系，根据就近排放的原则,管径根据汇水面积和涵洞位置确定。具体分为以下几段布置：(1)K0+580-K0+780、K0+780-K1+180段排入K0+780处2.5x2.5钢筋混凝土盖板涵出水口处；（2）K1+200—K1+900段由东向西排放至K1+200处1。5m钢筋混凝土圆管涵；（3）K2+-K2+280段路面汇水近期接入道路两侧边沟中,待远期地块平整,规划路形成后，接入规划路雨水管道中。（3）K2+280-K2+595、K2+595—K2+980段排入K2+595处2。5x2。5钢筋混凝土盖板涵出水口处；(4）K3+000—K3+595、K3+595-K4+560段排入K3+621处现状排洪渠；（5）K4+600—道路终点排入5+272.66处4。0x4。0钢筋混凝土盖板涵。江滨南路连接线雨水管道布置于道路中心线下,收集路面及两侧地块雨水，就近排放.具体如下:（1）LK0+02—LK0+100段雨水管道排路面雨水,排入规划雨水管道；（2）LK0+107-LK0+275段雨水管道排路面雨水和道路东侧场地雨水，排入道路东侧雨水沟；（3）LK0+310-LK0+635段雨水管道排路面雨水和场地雨水,排入道路东侧雨水沟;（4）LK0+639—LK0+765段雨水管道排路面雨水和场地雨水,排入道路东侧雨水沟；（4）LK0+781—LK1+010段雨水管道排路面雨水和道路两侧场地雨水，排入道路东侧雨水沟;（5）LK1+112。140-LK1+197。995段雨水管道排路面雨水和道路东侧场地雨水，排入交叉口东北侧雨水沟;4、管材及接口雨水管道管径d<600排水管道，采用HDPE缠绕管，其质量应符合国家现行行业标准《塑料产品标准》的技术要求，其力学性能应满足相应的规程要求，强度等级为环刚度≥8KN/m2。接口采用橡胶圈柔性接口,应采用厂方配套供应的具有耐酸碱、防污水腐蚀性能为主料的橡胶圈，其物理性能应满足相应的技术规程要求。基础为20cm厚的中粗砂，作法详“塑料管管基横断面示意图”。管径d≥600排水管道，采用Ⅱ级钢筋砼承插管，1：2水泥砂浆接口，详06MS201—1—17。管道基础采用120°C15砼管基，基础下铺设30cm厚的中粗砂，接入支管及检查井基础处理同相应干管。如遇不良地基应及时与设计人员联系处理方式。管道应敷设在承载力达到管道地基支承强度要求的原状土地基或经处理后回填密实的地基上。管道基础地基承载力应不小于120KPa。5、检查井(1）雨水检查井，管径d400~d600,选用φ1000mm圆形砖砌雨水检查井，做法详见（06MS201—3-11），盖板配筋图详见(06MS201—3—22）；管径d800，选用φ1250mm圆形砖砌雨水检查井，做法详见（06MS201—3—14）,盖板配筋图详
