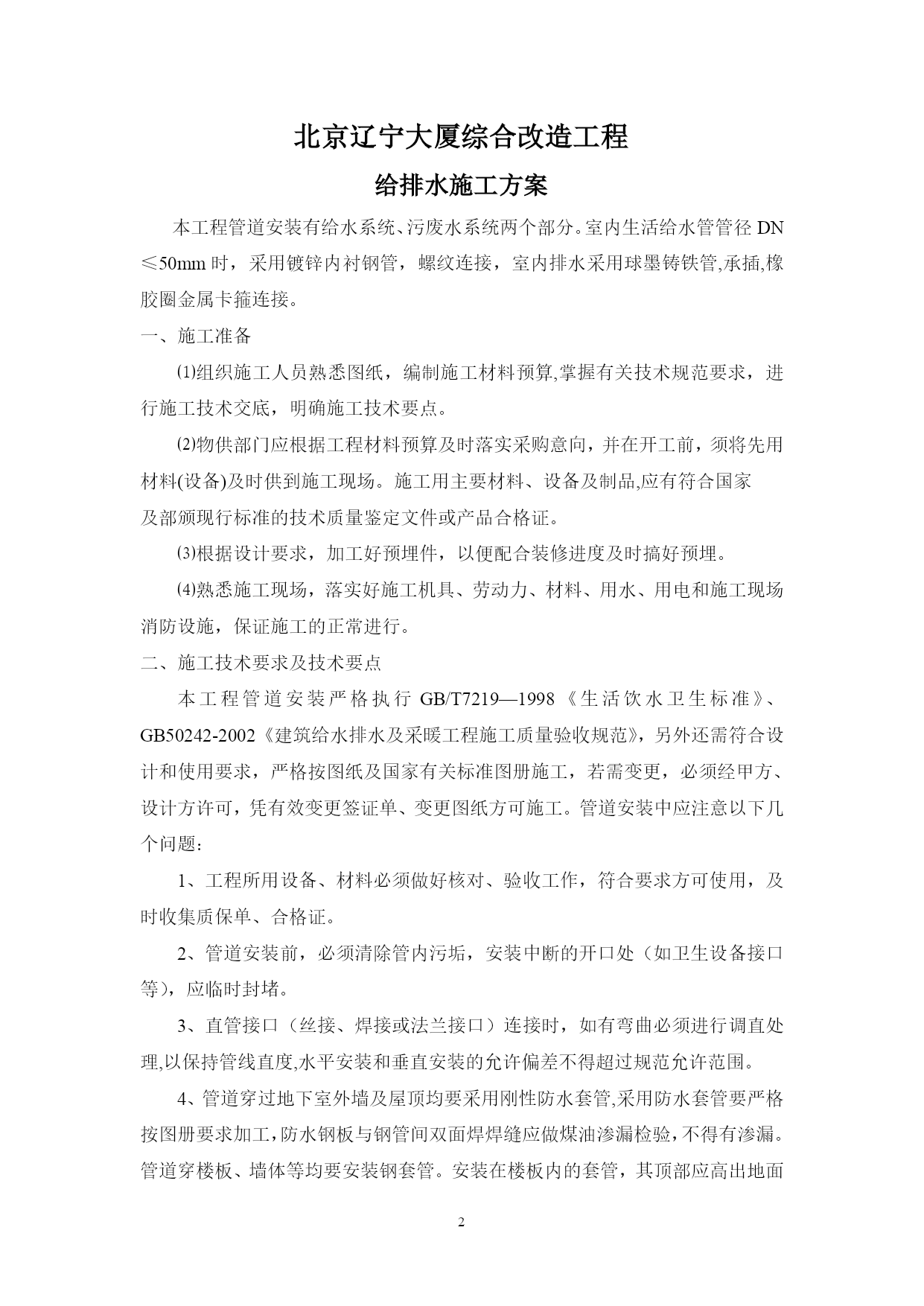

给排水施工方案_secret【实用文档】doc文档可直接使用可编辑，欢迎下载北京辽宁大厦综合改造工程给排水施工方案本工程管道安装有给水系统、污废水系统两个部分。室内生活给水管管径DN≤50mm时，采用镀锌内衬钢管，螺纹连接，室内排水采用球墨铸铁管,承插,橡胶圈金属卡箍连接。一、施工准备⑴组织施工人员熟悉图纸，编制施工材料预算,掌握有关技术规范要求，进行施工技术交底，明确施工技术要点。⑵物供部门应根据工程材料预算及时落实采购意向，并在开工前，须将先用材料(设备)及时供到施工现场。施工用主要材料、设备及制品,应有符合国家及部颁现行标准的技术质量鉴定文件或产品合格证。⑶根据设计要求，加工好预埋件，以便配合装修进度及时搞好预埋。⑷熟悉施工现场，落实好施工机具、劳动力、材料、用水、用电和施工现场消防设施，保证施工的正常进行。二、施工技术要求及技术要点本工程管道安装严格执行GB/T7219—1998《生活饮水卫生标准》、GB50242-2002《建筑给水排水及采暖工程施工质量验收规范》，另外还需符合设计和使用要求，严格按图纸及国家有关标准图册施工，若需变更，必须经甲方、设计方许可，凭有效变更签证单、变更图纸方可施工。管道安装中应注意以下几个问题：1、工程所用设备、材料必须做好核对、验收工作，符合要求方可使用，及时收集质保单、合格证。2、管道安装前，必须清除管内污垢，安装中断的开口处（如卫生设备接口等），应临时封堵。3、直管接口（丝接、焊接或法兰接口）连接时，如有弯曲必须进行调直处理,以保持管线直度,水平安装和垂直安装的允许偏差不得超过规范允许范围。4、管道穿过地下室外墙及屋顶均要采用刚性防水套管,采用防水套管要严格按图册要求加工，防水钢板与钢管间双面焊焊缝应做煤油渗漏检验，不得有渗漏。管道穿楼板、墙体等均要安装钢套管。安装在楼板内的套管，其顶部应高出地面20mm，底部与楼板底面平；安装在墙壁内的套管，其两端应与饰面平。穿梁预留孔（套管)预留(埋)时，应保持与梁垂直。管道穿过基础、墙壁和楼板的预留孔洞大小如设计无要求时，按施工规范执行，卫生间楼板留孔以业主提供的卫生洁具为准。承重墙及打洞应注意结构强度，必要时,应与甲方联系,采取补强措施。5、管道支、吊、托架的安装应符合以下规定：①位置应正确，埋设应牢固,固定支架不得用金属膨胀螺栓。②与管道的接触应紧密，固定支点应牢固，滑动支架应保证滑动，其(较大）管子的支座部位应设护板，管座与管架接触不应有切割毛刺，并应设导向限位板和膨胀移动间隙，干管转弯双向自然补偿处，应考虑双向自然补偿位移余量。③固定在建(构）筑物上的管道支、吊架不得影响结构的安全。6、横管直线管段支吊架的间距应根据不④设备接口上的第一个管道支（托、吊）架，应保证设备不负荷重。同材质符合下列表中规定：公称直径（mm）1520253240507080100125150200250300支架的最大间距（m）保温管1.5222。533444.556788.5不保温管2。533。544.5566。5789。51112/8、给水管道安装⑴给水立管安装①立管明装：每层从上至下统一吊线安装卡件，将预制好的立管按编号分层排开，顺序安装，对好调直时的印记,校核预留用口的高度、方向是否正确。支管甩口均加好临时丝堵。立管截门安装朝向应便于操作和修理。安装完后用线坠吊直找正,配合土建堵好楼板洞。②立管暗装：竖井内立管安装的卡件宜在管井口设置型测，上下统一吊线安装卡件。安装在墙内的立管应在结构施工中须留管槽，立管安装后吊直找正,用卡件固定。支管的甩口应露明并加好临时丝堵。③立管暗装在竖井内时，在管井内预埋铁(件）上安装支架予以固定,立管固定托架应有足够的强度和稳定性,以承受管道的膨胀力和管道、介质的重力.④明装立管在每层楼板要预留孔洞，并埋套管,套管内不得有管道接口。⑵给水支管安装:①支管明装：将预制好的支管从立管用口依次逐段进行安装，有截门应将截门盖卸下再安装，根据管道长度适当加好临时固定卡，核定不同卫生器具的冷热水预留口高度、位置是否正确、找平找正后栽支管卡件，去掉临时固定卡,上好临时丝堵。支管如装有水表先装上连接管,试压后在交工前拆下连接管，安装水表.②支管暗装：确定支管高度后画线定位,剔出管槽，将预制好的支管敷在槽内，找平找正定位后用勾钉固定。卫生器具的冷水预留口要做在明处，加好丝堵。9、排水管道安装：A根据施工图校对预留管洞尺寸有无差错；如系预制混凝上楼板则需剔凿楼板洞，应按位置画好标记，对准标记剔凿。如需断筋,必须征得土建施工队有关人员同意,按规定要求处理.B立管检查口设置按设计要求.如排水支管设在吊顶内，应在每层立管上均装立管检查口，便作灌水试验。C安装立管应二人上下
