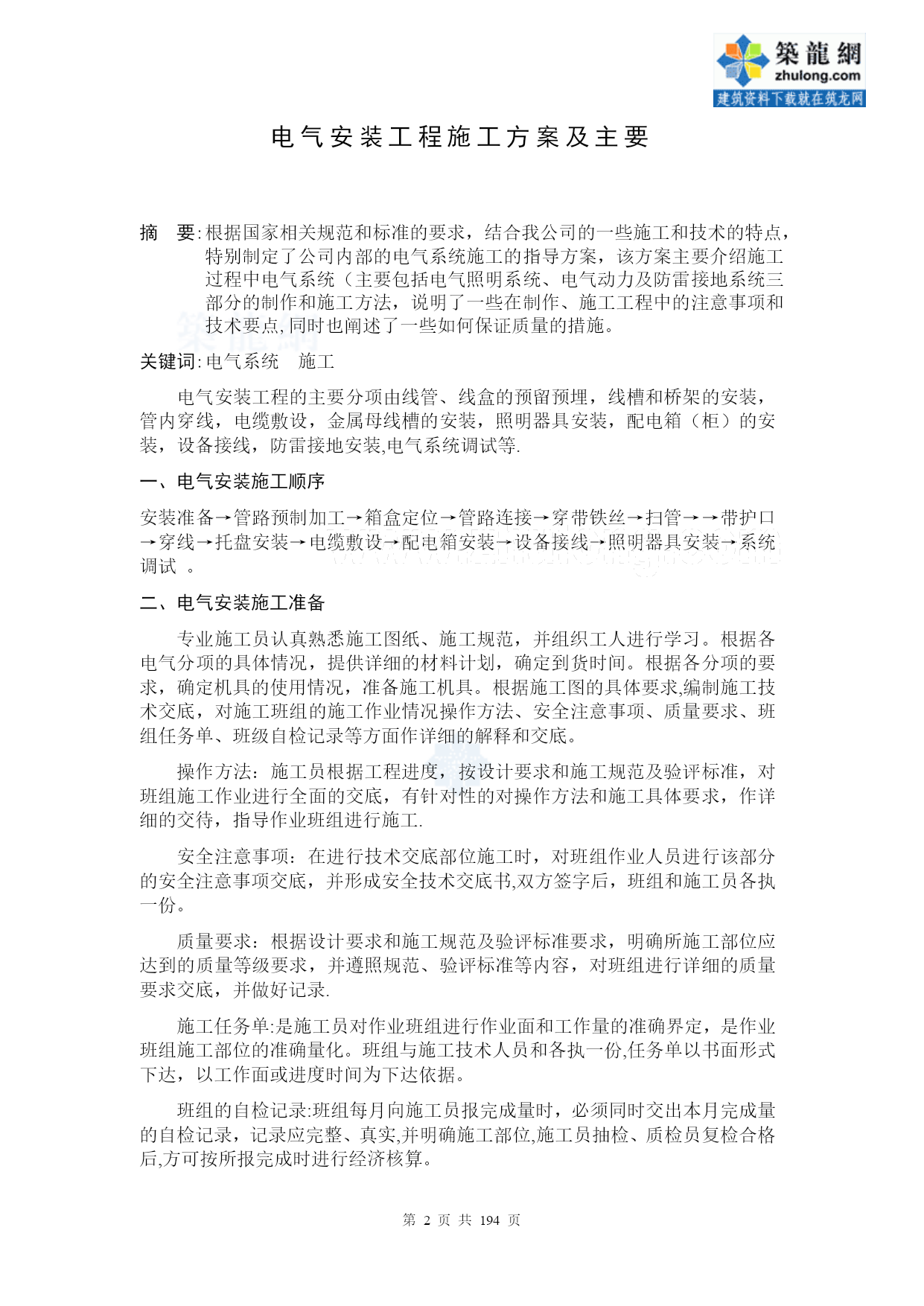

第页共NUMPAGES194页电气安装工程施工方案及主要技术措施-secret【实用文档】doc文档可直接使用可编辑，欢迎下载电气安装工程施工方案及主要摘要:根据国家相关规范和标准的要求，结合我公司的一些施工和技术的特点，特别制定了公司内部的电气系统施工的指导方案，该方案主要介绍施工过程中电气系统（主要包括电气照明系统、电气动力及防雷接地系统三部分的制作和施工方法，说明了一些在制作、施工工程中的注意事项和技术要点,同时也阐述了一些如何保证质量的措施。关键词:电气系统施工电气安装工程的主要分项由线管、线盒的预留预埋，线槽和桥架的安装，管内穿线，电缆敷设，金属母线槽的安装，照明器具安装，配电箱（柜）的安装，设备接线，防雷接地安装,电气系统调试等.一、电气安装施工顺序安装准备→管路预制加工→箱盒定位→管路连接→穿带铁丝→扫管→→带护口→穿线→托盘安装→电缆敷设→配电箱安装→设备接线→照明器具安装→系统调试。二、电气安装施工准备专业施工员认真熟悉施工图纸、施工规范，并组织工人进行学习。根据各电气分项的具体情况，提供详细的材料计划，确定到货时间。根据各分项的要求，确定机具的使用情况，准备施工机具。根据施工图的具体要求,编制施工技术交底，对施工班组的施工作业情况操作方法、安全注意事项、质量要求、班组任务单、班级自检记录等方面作详细的解释和交底。操作方法：施工员根据工程进度，按设计要求和施工规范及验评标准，对班组施工作业进行全面的交底，有针对性的对操作方法和施工具体要求，作详细的交待，指导作业班组进行施工.安全注意事项：在进行技术交底部位施工时，对班组作业人员进行该部分的安全注意事项交底，并形成安全技术交底书,双方签字后，班组和施工员各执一份。质量要求：根据设计要求和施工规范及验评标准要求，明确所施工部位应达到的质量等级要求，并遵照规范、验评标准等内容，对班组进行详细的质量要求交底，并做好记录.施工任务单:是施工员对作业班组进行作业面和工作量的准确界定，是作业班组施工部位的准确量化。班组与施工技术人员和各执一份,任务单以书面形式下达，以工作面或进度时间为下达依据。班组的自检记录:班组每月向施工员报完成量时，必须同时交出本月完成量的自检记录，记录应完整、真实,并明确施工部位,施工员抽检、质检员复检合格后,方可按所报完成时进行经济核算。三、电气安装工程主要施工方法和技术措施1、配合土建施工预留预埋时，应首先弄清土建装修要求，如建筑标高、装饰材料及抹灰装饰厚度，以此来调整预留预埋的高度和深度.混凝土内暗敷线管焊接或绑扎应严密、牢固,暗配盒、箱应在其对应的模板处，用防锈漆或其它有区别的油漆做好标志，引出混凝土墙、地面的管子要顺直,两根以上管引出时应排列整齐。所有管口应平齐、光滑无毛刺,并堵严密，不同专业的配管用不同标记和图纸相符的编号,严防漏配.2、钢管暗配一般要求：敷设于多尘和潮湿场所的电线管路、管口管子连接外均应做密封处理；埋入地下的电线管路不宜穿过设备基础，在穿过建筑物时，应加保护管；敷设可挠管超过下列长度，中间应装设分线盒：管子全长超过30m，无弯曲时;管子全长超过20m,只有一个弯时;管子全长超过15m，只有两个弯曲;管子全长超过8m，有三个弯时;盒、箱开孔整齐,管孔不得开长孔，应采用手电钻或液压开孔器进行开孔，孔径与管径相吻合，严禁使用电气焊进行开孔。3、PVC电线管暗配要求：线管暗敷时，以最近的线路进行敷设,且尽量减少弯头的数量，以便管内穿线时减少阻力；暗敷线管的弯曲半径不小于管外径的6倍，弯管时采用专用弯管弹簧，用力均匀,弯头上严禁有折皱、裂纹；线管绑扎应牢固,绑扎间距不大于1米,线管的保护层厚度不小于15mm；暗敷于砌体内的PVC电线管，补槽时填充水泥砂浆的强度等级不小于M10作抹面保护,其厚度不小于15mm；所有进盒的电线管，必须采用锁扣连接，并做到一管一孔，没有线管进入的盒面上的敲落孔应保证完好无损。4、线槽、桥架安装：金属线槽和桥架安装时，应拉线安装支吊架，保证支吊架在同一直线上。各功能用房内的水平槽架安装应加防震措施；桥架上支架的固定点间距应不大于2米，固定桥的支架必须牢固、美观；桥架的连接有外连接和内连接两种，螺栓采用方径螺栓，且螺母放在桥架的外侧；不同电压、不同用途的电缆不宜敷设在同一桥架内，如受条件限制确需安装在同一桥架内时，应采取隔板隔开；电缆桥架必须有可靠的接地；垂直敷设的电缆其垂直度允许偏差在5mm以内.金属线槽与线槽之间的接口平整，接缝严密无扭曲变形，支架设置合理，固定间距不得大于2m,在转角和分支处及端部应有固定点,固定可靠；线槽内敷设的导线应按回路绑扎成束，并应适当固定，导线不得在线槽内接头,安装在任何场所的线槽应需盖板齐全。5、金属软管敷设:钢管与
