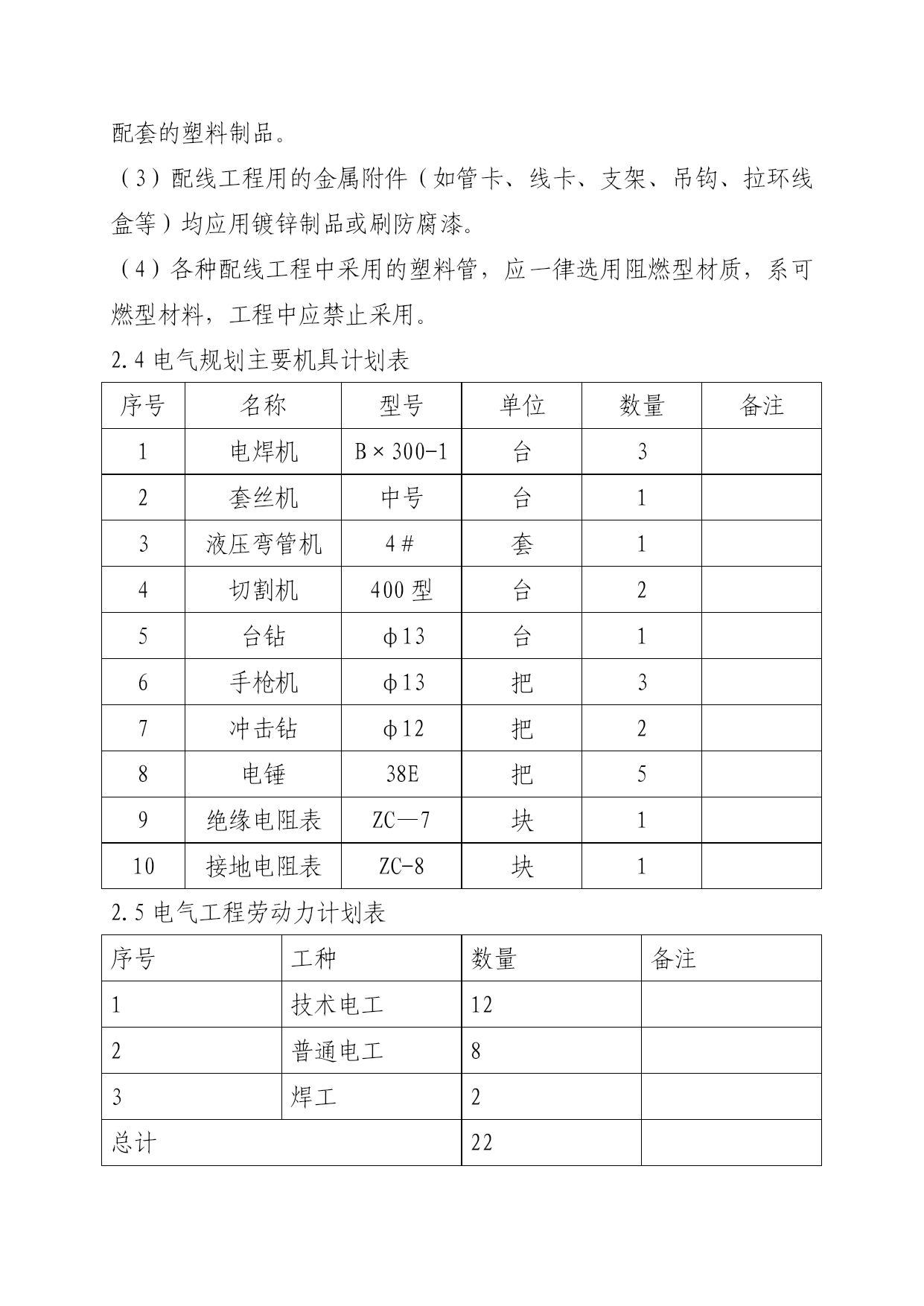

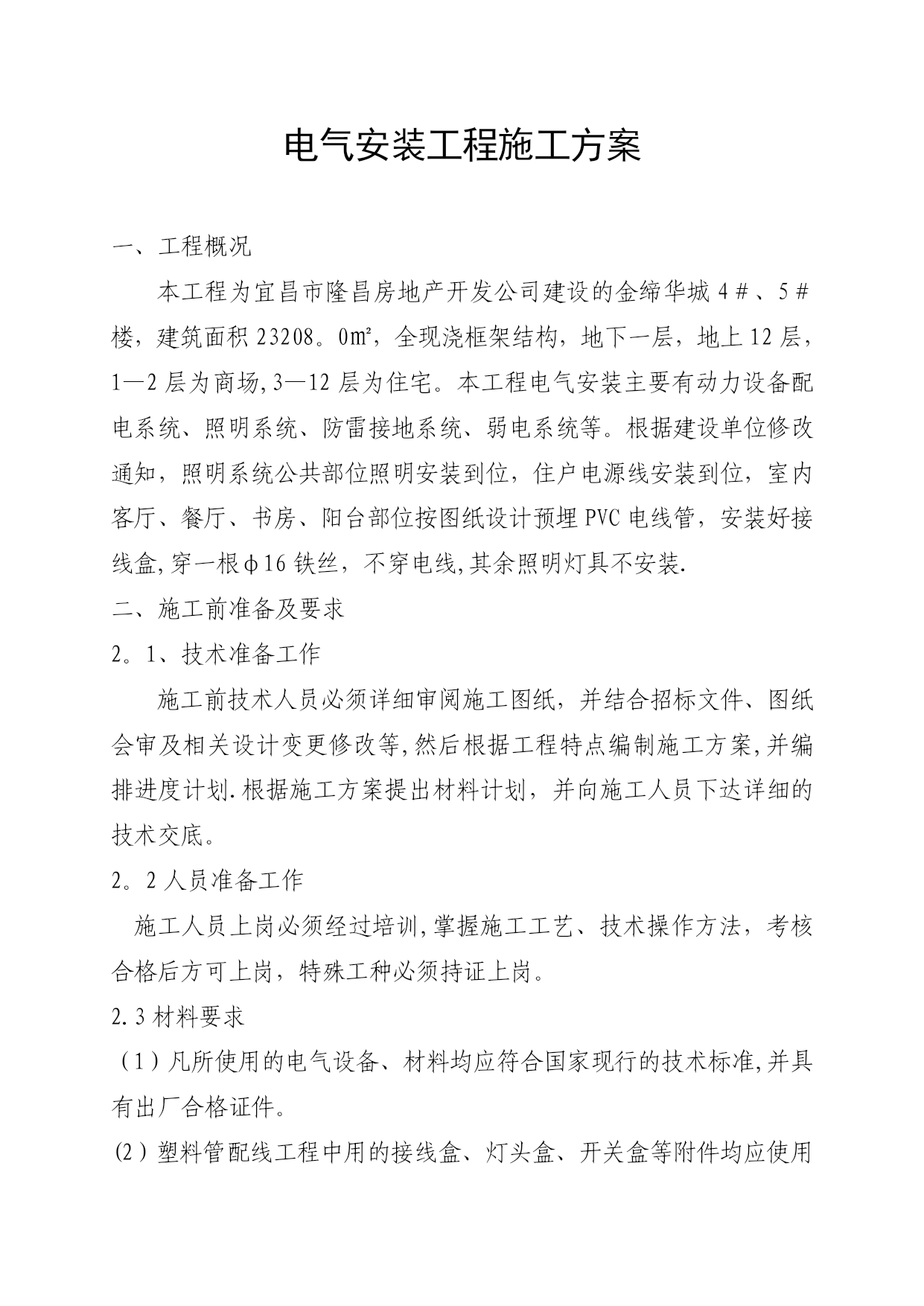

电气安装工程施工方案【实用文档】doc文档可直接使用可编辑，欢迎下载电气安装工程施工方案一、工程概况本工程为宜昌市隆昌房地产开发公司建设的金缔华城4＃、5＃楼，建筑面积23208。0㎡，全现浇框架结构，地下一层，地上12层，1—2层为商场,3—12层为住宅。本工程电气安装主要有动力设备配电系统、照明系统、防雷接地系统、弱电系统等。根据建设单位修改通知，照明系统公共部位照明安装到位，住户电源线安装到位，室内客厅、餐厅、书房、阳台部位按图纸设计预埋PVC电线管，安装好接线盒,穿一根φ16铁丝，不穿电线,其余照明灯具不安装.二、施工前准备及要求2。1、技术准备工作施工前技术人员必须详细审阅施工图纸，并结合招标文件、图纸会审及相关设计变更修改等,然后根据工程特点编制施工方案,并编排进度计划.根据施工方案提出材料计划，并向施工人员下达详细的技术交底。2。2人员准备工作施工人员上岗必须经过培训,掌握施工工艺、技术操作方法，考核合格后方可上岗，特殊工种必须持证上岗。2.3材料要求（1）凡所使用的电气设备、材料均应符合国家现行的技术标准,并具有出厂合格证件。(2）塑料管配线工程中用的接线盒、灯头盒、开关盒等附件均应使用配套的塑料制品。（3）配线工程用的金属附件（如管卡、线卡、支架、吊钩、拉环线盒等）均应用镀锌制品或刷防腐漆。（4）各种配线工程中采用的塑料管，应一律选用阻燃型材质，系可燃型材料，工程中应禁止采用。2.4电气规划主要机具计划表序号名称型号单位数量备注1电焊机B×300-1台32套丝机中号台13液压弯管机4＃套14切割机400型台25台钻φ13台16手枪机φ13把37冲击钻φ12把28电锤38E把59绝缘电阻表ZC—7块110接地电阻表ZC-8块12.5电气工程劳动力计划表序号工种数量备注1技术电工122普通电工83焊工2总计22三、电气工程主要施工方法及质量要求（一）、电线导管、电缆导管敷设1、配管的基本要求（1）不影响结构质量电气配管，特别是暗配管，不能影响土建结构的质量，要与土建施工密切配合，做好预埋、预留工作。需要打凿墙体或混凝土楼板。要征得设计和土建专业的同意并且适当利用一些切割机具，禁止任何形式的野蛮施工，特别是对于多孔砖、空心砖、小砌块和混凝土砌块墙体不得随意打凿（2）线路最近暗配管宜沿最近的线路敷设，并应减少弯曲。特别是大面积的混凝土楼板内的配管,不要求横平竖直，但是管子进入盒、箱时必须顺直。（3）电线管路的弯曲处,不应有皱折、凹穴和裂缝等现象,弯曲程度不应大于管外径的10%，弯曲半径应符合下列要求：暗配时，不应小于管外径的6倍；埋设于地下或混凝土楼板内时，不应小于管外径的10倍。2、混凝土中的配管PVC电工套管的绑扎固定应紧靠钢筋,套管连接处及管进盒子处易受震动挤压而断（破)裂，应在紧靠套管连接处及盒子两侧的30mm以内以及直线段每隔1m左右用扎丝与钢筋绑扎，固定牢靠，为防止穿梁套管在打混凝土时受震动挤压而断(破）裂可考虑加套管保护。对于较长的金属管路，镀锌钢管或KBG钢管与盒、箱之间应采用螺纹连接或套管紧定螺钉连接，不应采用熔焊连接,还应多处与结构钢筋固定绑牢，以确保金属管路可靠。3、墙面暗配管对于普通砖砌体，采用机械切槽敷设，不宜在砌墙时将管敷设在两层砖的中间,管槽内壁要平整、走向要顺直，槽深要保证管子最终有不小于15mm厚的保护层，疏散照明线路穿刚性导管暗敷设，暗敷保护层厚度不小于30mm（以土建墙面粉刷层冲筋厚度为准）；槽宽要使并列敷设的配管之间、管与槽壁间留有适当间隙,以使补槽砂浆密实.管槽内的管路应每隔0.5m左右用扎丝绑扎固定（扎丝用钉子固定于墙）而不宜采用钉子砸弯后直接压在管子上的固定方法。管槽要用强度等级不小于M10水泥砂浆分层修补。箱、盒四周用水泥砂浆填实、抹平。壁厚2mm以下的薄壁电线管敷设中，插座在墙的两边背靠背安装时，穿墙部分的跨接线不能断，需将跨接线钢筋穿墙分别与墙两边的电线管焊接。4、电缆导管敷设（1）金属电缆管不应对焊连接，可采用套管焊接或螺纹连接，做到连接牢固、密封良好，两管口对准；每根电缆管的弯头不应超过3个，直角弯不应超过2个;金属电缆管外表应涂防腐漆或沥青防腐，镀锌管锌层剥落处也应涂以防腐漆.（2)引至设备的电缆管管口位置，应便于与设备连接并不妨碍设备拆装和进出.并列敷设的电缆管管口应排列整齐,敷设至设备的电缆导管在敷设前要仔细审查工艺设备安装和设备基础图，弄清楚设备接线口的位置和基础尺寸大小，以使导管在不妨碍设备拆装和进出的同时距设备接线口的距离适中.5、接线盒的安装要求(1）暗管敷设的灯头盒、开关盒以及接线盒的“敲落孔”，除对实装孔必须敲落外，其它供备用的“敲落孔”一律不得敲落；中途接线盒或分线盒均应
