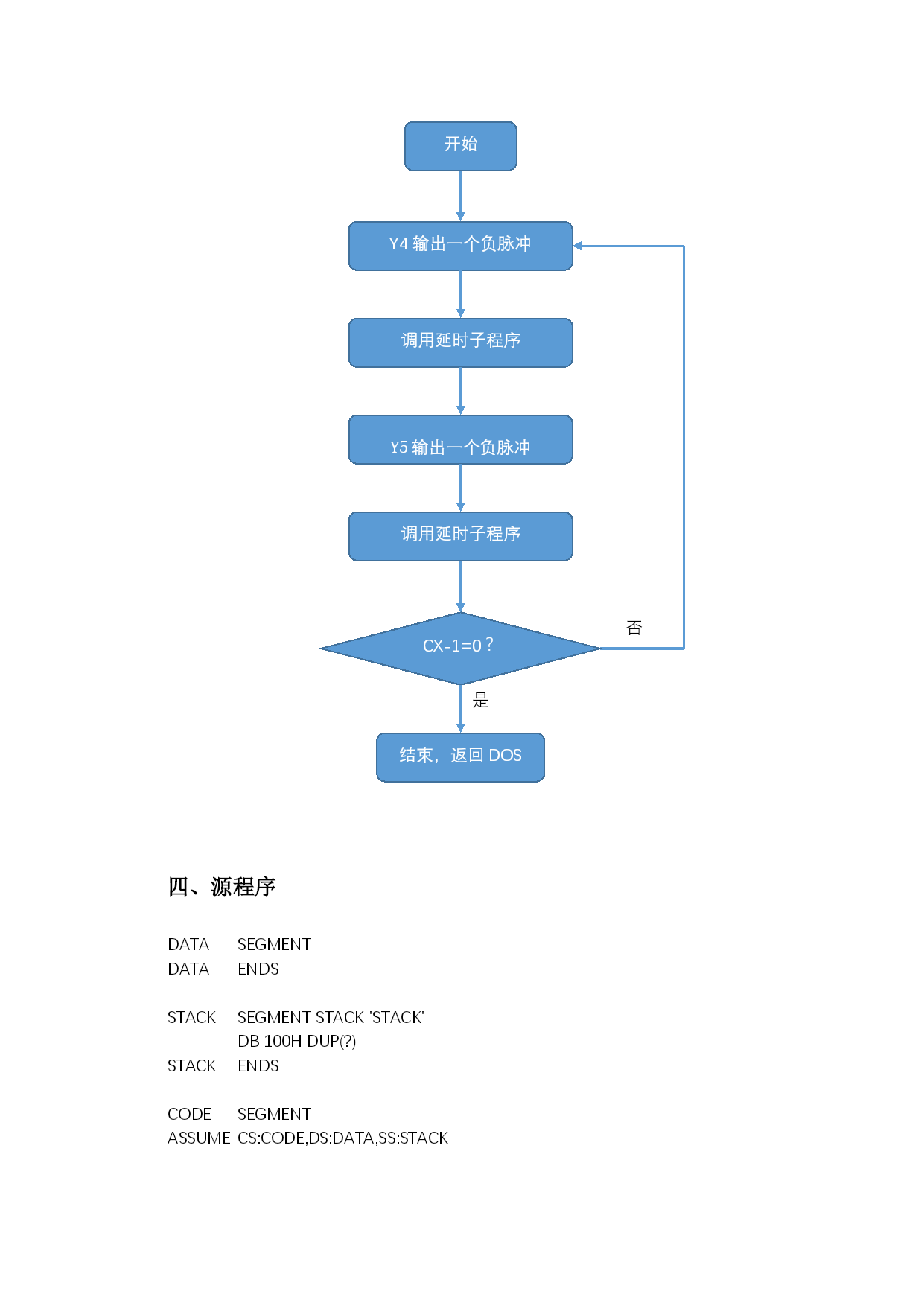

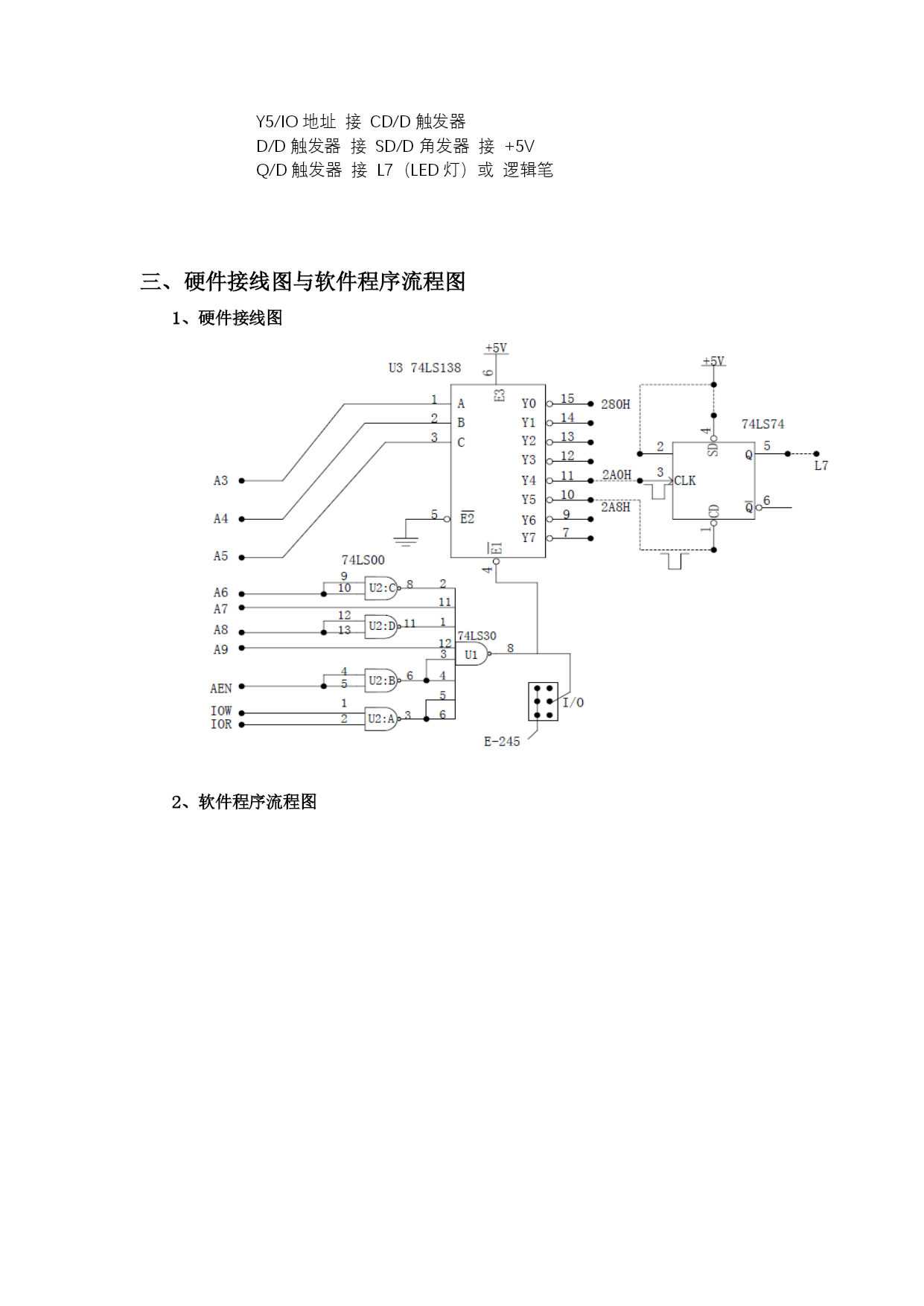

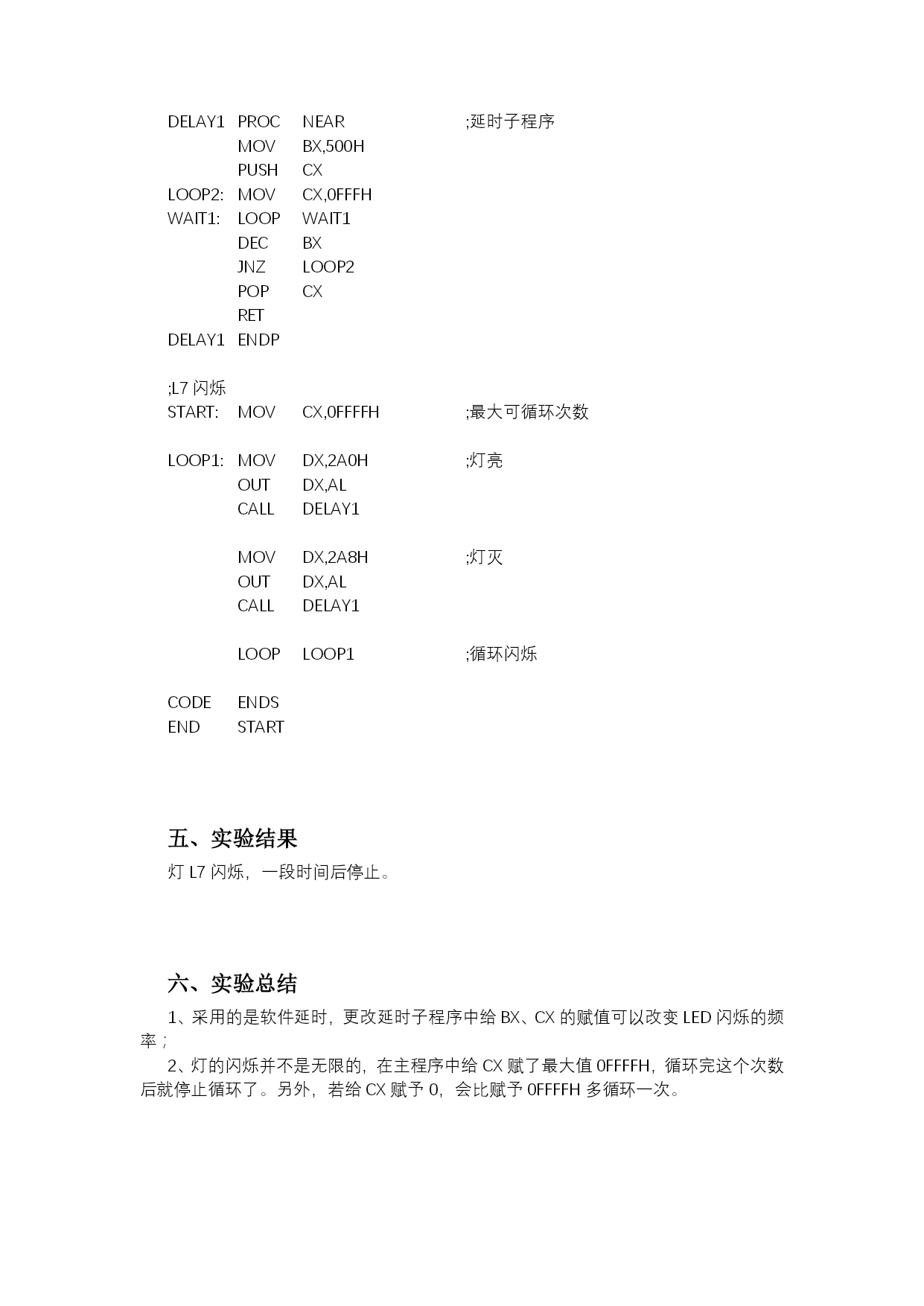

微机原理硬件实验报告学院：信息与通信工程学院专业：通信工程班级：2014211116学号：2014210452班内序号：11姓名：卢绪聪实验一I/O地址译码一、实验目的掌握I/O地址译码电路的工作原理。二、实验原理和内容1、实验电路如图1-1所示，其中74LS74为D触发器，可直接使用实验台上数字电路实验区的D触发器,74LS138为地址译码器。译码输出端Y0～Y7在实验台上“I/O地址“输出端引出，每个输出端包含8个地址，Y0：280H～287H，Y1：288H～28FH，……，当CPU执行I/O指令且地址在280H～2BFH范围内，译码器选中，必有一根译码线输出负脉冲。例如：执行下面两条指令MOVDX，2A0HOUTDX，AL（或INAL，DX）Y4输出一个负脉冲；执行下面两条指令MOVDX，2A8HOUTDX，AL（或INAL，DX）Y5输出一个负脉冲。利用这个负脉冲控制L7闪烁发光（亮、灭、亮、灭、……），时间间隔通过软件延时实现。2、接线：Y4/IO地址接CLK/D触发器Y5/IO地址接CD/D触发器D/D触发器接SD/D角发器接+5VQ/D触发器接L7（LED灯）或逻辑笔硬件接线图与软件程序流程图1、硬件接线图2、软件程序流程图开始Y4输出一个负脉冲Y5输出一个负脉冲调用延时子程序调用延时子程序CX-1=0？结束，返回DOS是否四、源程序DATASEGMENTDATAENDSSTACKSEGMENTSTACK'STACK'DB100HDUP(?)STACKENDSCODESEGMENTASSUMECS:CODE,DS:DATA,SS:STACKDELAY1PROCNEAR;延时子程序MOVBX,500HPUSHCXLOOP2:MOVCX,0FFFHWAIT1:LOOPWAIT1DECBXJNZLOOP2POPCXRETDELAY1ENDP;L7闪烁START:MOVCX,0FFFFH;最大可循环次数LOOP1:MOVDX,2A0H;灯亮OUTDX,ALCALLDELAY1MOVDX,2A8H;灯灭OUTDX,ALCALLDELAY1LOOPLOOP1;循环闪烁CODEENDSENDSTART五、实验结果灯L7闪烁，一段时间后停止。六、实验总结1、采用的是软件延时，更改延时子程序中给BX、CX的赋值可以改变LED闪烁的频率；2、灯的闪烁并不是无限的，在主程序中给CX赋了最大值0FFFFH，循环完这个次数后就停止循环了。另外，若给CX赋予0，会比赋予0FFFFH多循环一次。七、实验收获与心得体会“纸上得来终觉浅，绝知此事要躬行。”不得不说，虽然在理论课上已经学到了很多知识，但第一次面对硬件的连接还是有种无从下手的感觉。看到编的程序通过硬件得到了实现，不仅更直观的感受到了编程逻辑，而且还提高了对微机原理这门课程的兴趣。实验四七段数码管一、实验目的掌握数码管显示数字的原理二、实验原理和内容1、8255的工作方式一片8255内部有3个端口，A口可以工作在方式0、方式1或方式2，B口可以工作在方式0、方式1，C口可以工作在方式0。方式0是基本型输入/输出。这种方式和外设交换数据时，8255端口与外设之间不使用联络线。方式1为选通型输入/输出。用这种方式和外界交换数据时，端口和外设之间要有联络信号。方式2是双向数据传送，仅A口有这项功能。当A口工作在方式2时，B口仍可以工作在方式0或方式1，但此时B口方式1只能用查询方式与CPU交换信息。2、工作方式选择字8255工作方式选择字共8位（如图），存放在8255控制寄存器中。最高位D7为标志位，D7=1表示控制寄存器中存放的是工作方式选择字，D7=0表示控制寄存器中存放的是C口置位/复位控制字。3、C口置/复位控制字8255的C口可进行位操作，即：可对8255C口的每一位进行置位或清零操作，该操作是通过设置C口置/复位字实现的（如图）。C口置/复位字共8位，各位含义如下：4、静态显示:按4-4-1连接好电路，将8255的A口PA0～PA7分别与七段数码管的段码驱动输入端a～dp相连，位码驱动输入端S0、S1、S2、S3接PC0、PC1、PC2、PC3，编程在数码管显示自己的学号的后四位。（或编程在数码管上循环显示“00-99”，位
