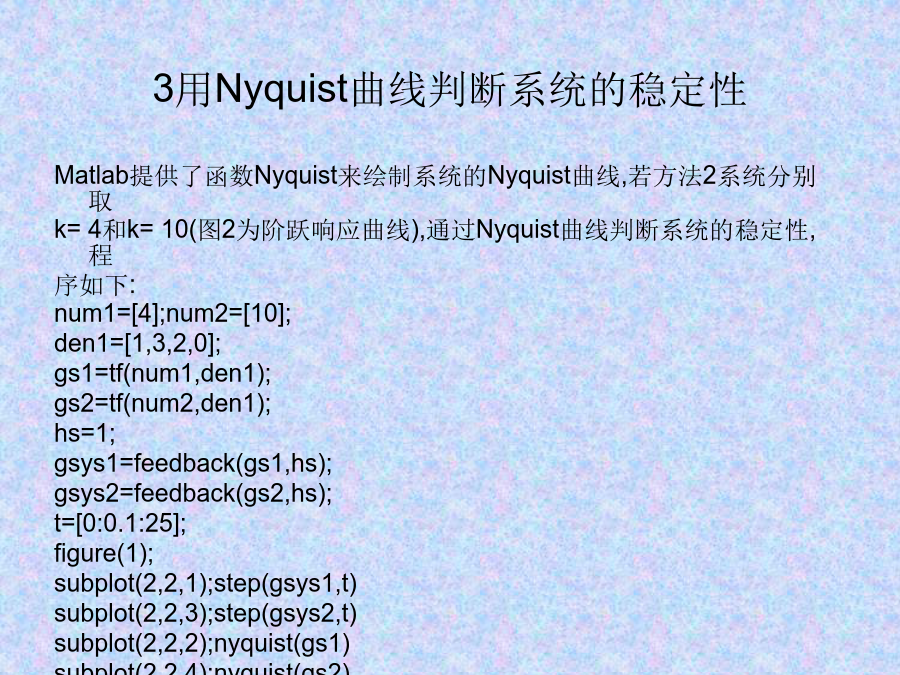

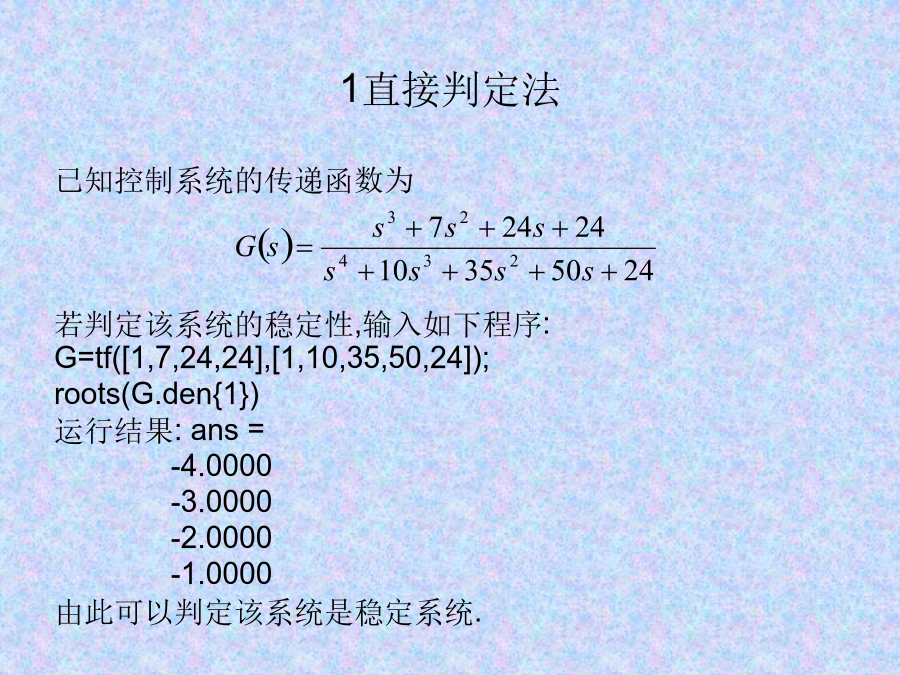

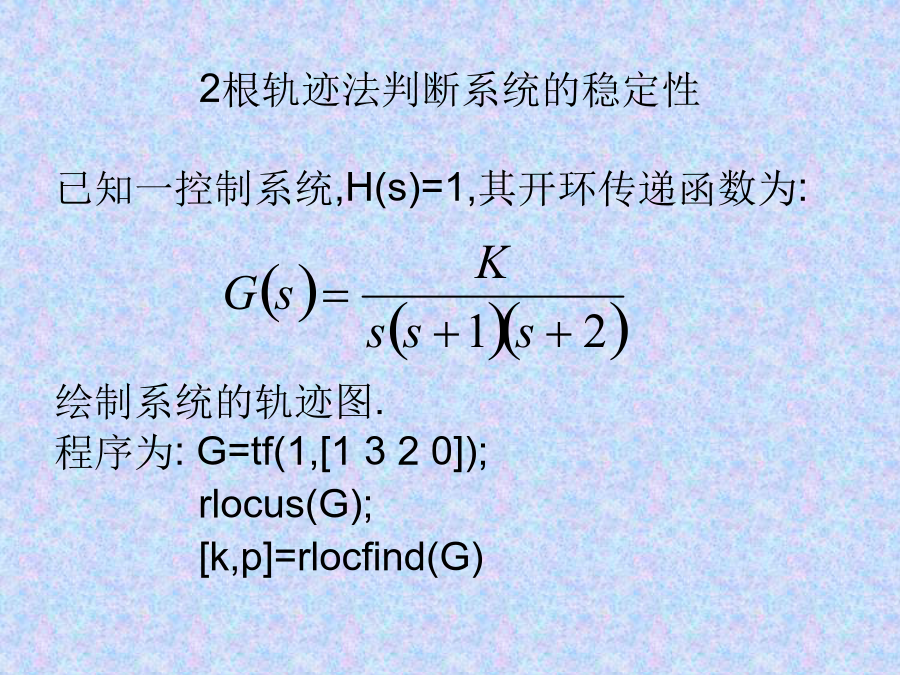

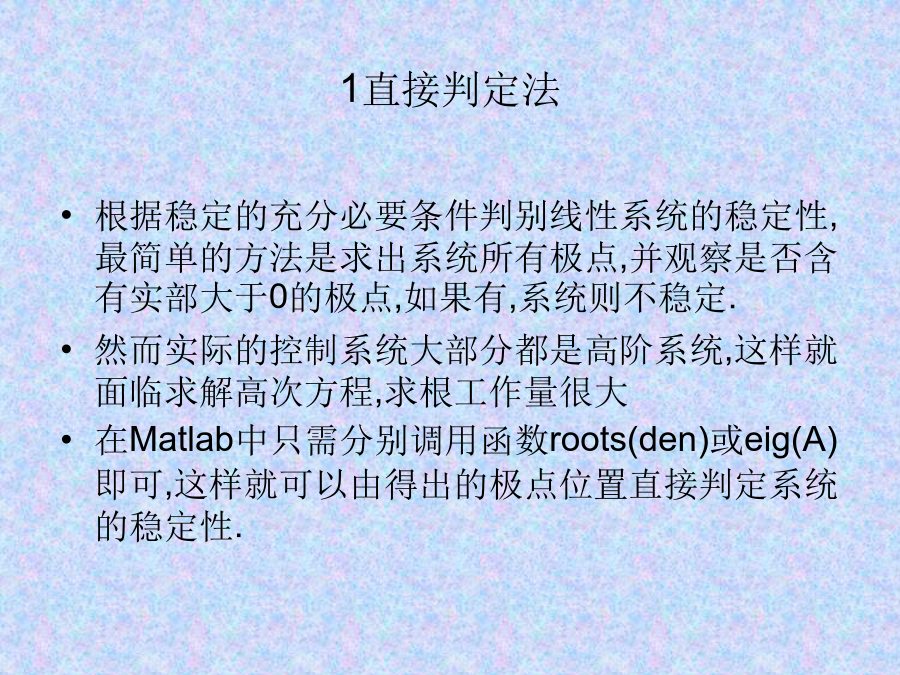

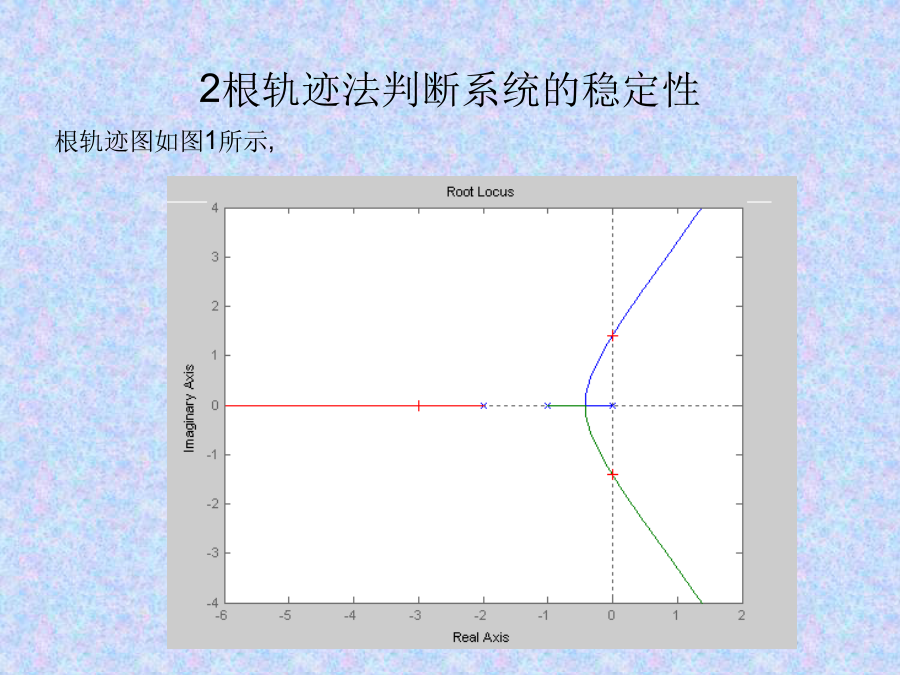

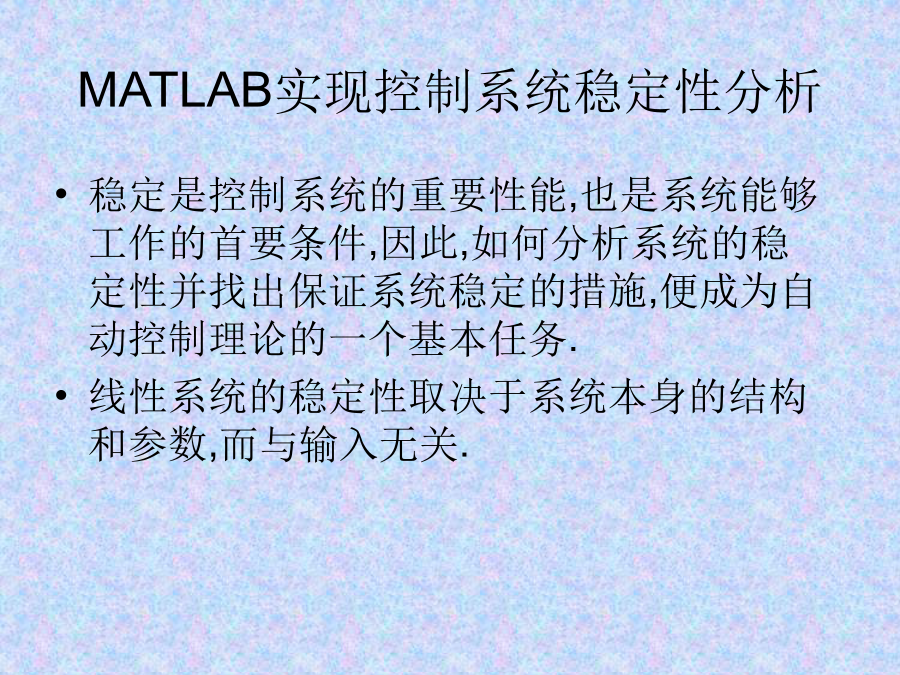

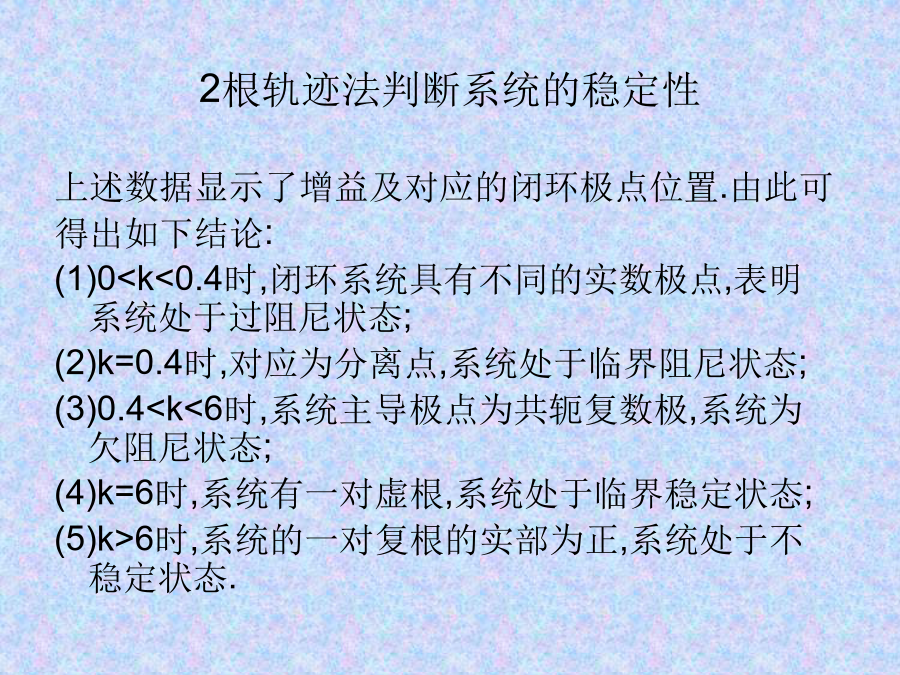

控制相关专业研究生选修课程MATLAB实现控制系统稳定性分析1直接判定法1直接判定法2根轨迹法判断系统的稳定性2根轨迹法判断系统的稳定性2根轨迹法判断系统的稳定性2根轨迹法判断系统的稳定性2根轨迹法判断系统的稳定性3用Nyquist曲线判断系统的稳定性3用Nyquist曲线判断系统的稳定性3用Nyquist曲线判断系统的稳定性3用Nyquist曲线判断系统的稳定性3用Nyquist曲线判断系统的稳定性4bode图法判断系统的稳定性4bode图法判断系统的稳定性4bode图法判断系统的稳定性时域指标的求取时域响应性能指标时域响应性能指标时域响应性能指标求取时域响应性能指标求取时域响应性能指标求取时域响应性能指标求取时域响应性能指标求取时域响应性能指标求取%计算上升时间n=1whiley(n)<Cn=n+1endrisetime=t(n)%计算稳态响应时间i=length(t);while(y(i)>0.98*C)&(y(i)<1.02*C)i=i-1;endsettingtime=t(i)C=0.3000timeopeak=1.0928percentovershoot=34.7385risetime=0.6954settingtime=3.4771频域指标:增益裕度和相角裕度bode(num,den)margin(num,den)Gm=26.9405Pm=48.5831Wcg=47.5445Wcp=2.939
