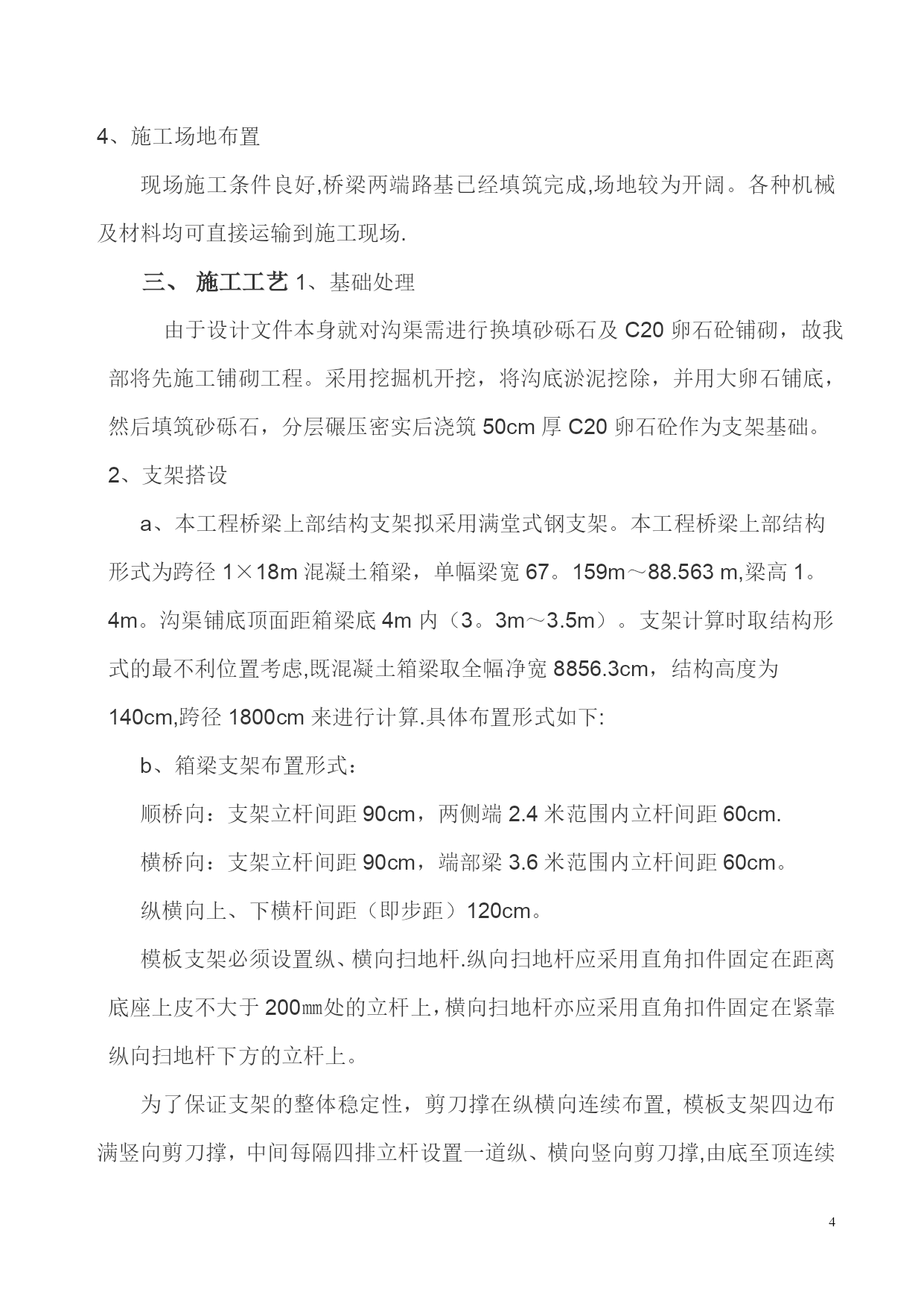

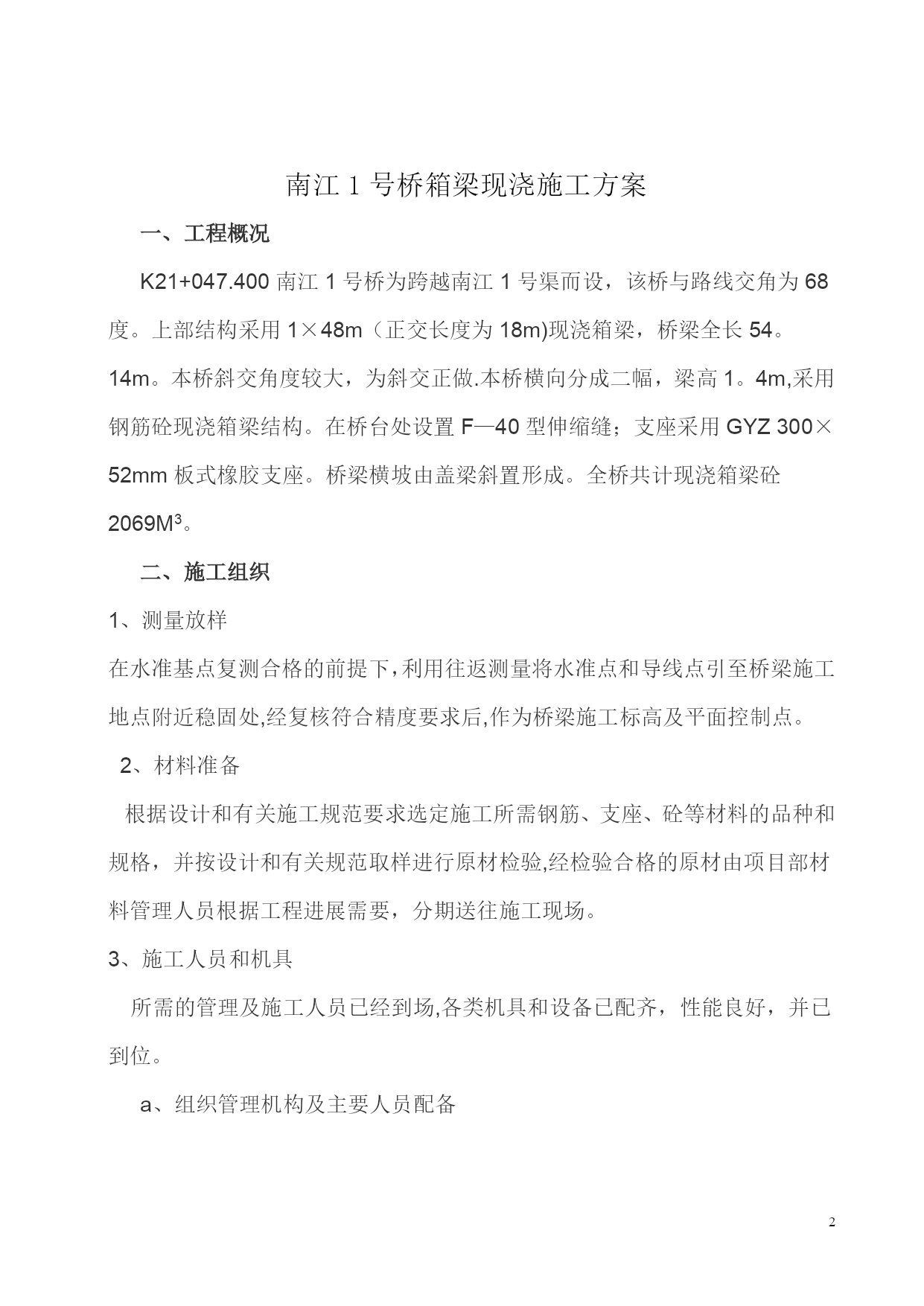

现浇空心板施工方案【实用文档】doc文档可直接使用可编辑，欢迎下载南江1号桥箱梁现浇施工方案一、工程概况K21+047.400南江1号桥为跨越南江1号渠而设，该桥与路线交角为68度。上部结构采用1×48m（正交长度为18m)现浇箱梁，桥梁全长54。14m。本桥斜交角度较大，为斜交正做.本桥横向分成二幅，梁高1。4m,采用钢筋砼现浇箱梁结构。在桥台处设置F—40型伸缩缝；支座采用GYZ300×52mm板式橡胶支座。桥梁横坡由盖梁斜置形成。全桥共计现浇箱梁砼2069M3。二、施工组织1、测量放样在水准基点复测合格的前提下，利用往返测量将水准点和导线点引至桥梁施工地点附近稳固处,经复核符合精度要求后,作为桥梁施工标高及平面控制点。2、材料准备根据设计和有关施工规范要求选定施工所需钢筋、支座、砼等材料的品种和规格，并按设计和有关规范取样进行原材检验,经检验合格的原材由项目部材料管理人员根据工程进展需要，分期送往施工现场。3、施工人员和机具所需的管理及施工人员已经到场,各类机具和设备已配齐，性能良好，并已到位。a、组织管理机构及主要人员配备序号姓名职务备注1王海荣施工负责人2李敬技术负责人3王富留专业工程师4吴忠伟质检工程师5曾武强测量负责人6段文菊试验室主任7黄廷虎作业班组长8林祖成安全员b、主要机具设备、仪器配备序号名称型号数量1泵车32搅拌运输车8m3103吊车25T24柴油发电机50KW15钢筋切割机GQ40-126钢筋调直机GJ4—1427交流电焊机BX—500108水泵LS-339水平仪B20110全站仪TOP14、施工场地布置现场施工条件良好,桥梁两端路基已经填筑完成,场地较为开阔。各种机械及材料均可直接运输到施工现场.三、施工工艺1、基础处理由于设计文件本身就对沟渠需进行换填砂砾石及C20卵石砼铺砌，故我部将先施工铺砌工程。采用挖掘机开挖，将沟底淤泥挖除，并用大卵石铺底，然后填筑砂砾石，分层碾压密实后浇筑50cm厚C20卵石砼作为支架基础。2、支架搭设a、本工程桥梁上部结构支架拟采用满堂式钢支架。本工程桥梁上部结构形式为跨径1×18m混凝土箱梁，单幅梁宽67。159m～88.563m,梁高1。4m。沟渠铺底顶面距箱梁底4m内（3。3m～3.5m）。支架计算时取结构形式的最不利位置考虑,既混凝土箱梁取全幅净宽8856.3cm，结构高度为140cm,跨径1800cm来进行计算.具体布置形式如下:b、箱梁支架布置形式：顺桥向：支架立杆间距90cm，两侧端2.4米范围内立杆间距60cm.横桥向：支架立杆间距90cm，端部梁3.6米范围内立杆间距60cm。纵横向上、下横杆间距（即步距）120cm。模板支架必须设置纵、横向扫地杆.纵向扫地杆应采用直角扣件固定在距离底座上皮不大于200㎜处的立杆上，横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。为了保证支架的整体稳定性，剪刀撑在纵横向连续布置,模板支架四边布满竖向剪刀撑，中间每隔四排立杆设置一道纵、横向竖向剪刀撑,由底至顶连续设置.立杆除纵横方向每竖向120cm加纵横杆外,另用普通钢管斜杆锁定，斜杆间距长、宽约400cm，并上下斜杆连接.且与地面成60度角。梁板下采用1。5cm厚木模板,木模板下采用8cm×10cm枋木，间距30cm，8cm×10cm枋木下采用12cm×14cm枋木,间距90cm3、参数设置K21+047.400南江1号桥设计为1×18m现浇箱梁，支架采用碗扣式钢管满堂支架，支架上部分配梁采用木横梁和木纵梁，底模板采用1.5cm厚木模板。按照《公路桥涵施工技术规范》，该桥管架方案计算中采用以下数据：1、支架钢管：Φ48×3.5mm，截面积A=4.89cm2，单重38。4N/m,截面惯性矩I=12.19cm4，截面抵抗矩W=5。08cm3,回转半径i=1.578cm。[σ］=215MPa，沟渠铺底C20卵石砼[σ］=20MPa2、纵横木梁：单重650Kg/m3，顺纹压应力［σy］=12Mpa，顺纹弯应力［σw］=12Mpa，横纹压应力［σy］=1。8Mpa，弹性模量E=9×103Mpa。3、底模底模采用木模板,每平方米24Kg/m2,按照国家有关标准采用静曲强度60Mpa,静曲弹性模量E=9×103Mpa。，底模板置于木梁上，跨度L=18m，模板计算宽度b=90cm，即以木纵梁跨间宽度计算.4、施工验算(1)、荷载计算1)、混凝土箱梁换算高度：h=((1.4×1.4）-（3.14×0。55×0。55)）/1。4=0.722m2）、砼自重：q1—3=25×0。722=18。05KN/m23)、施工人群荷载：q2=2.5KN/m24)、振捣砼荷载:q3＝2KN/m25）、1。5cm厚木
