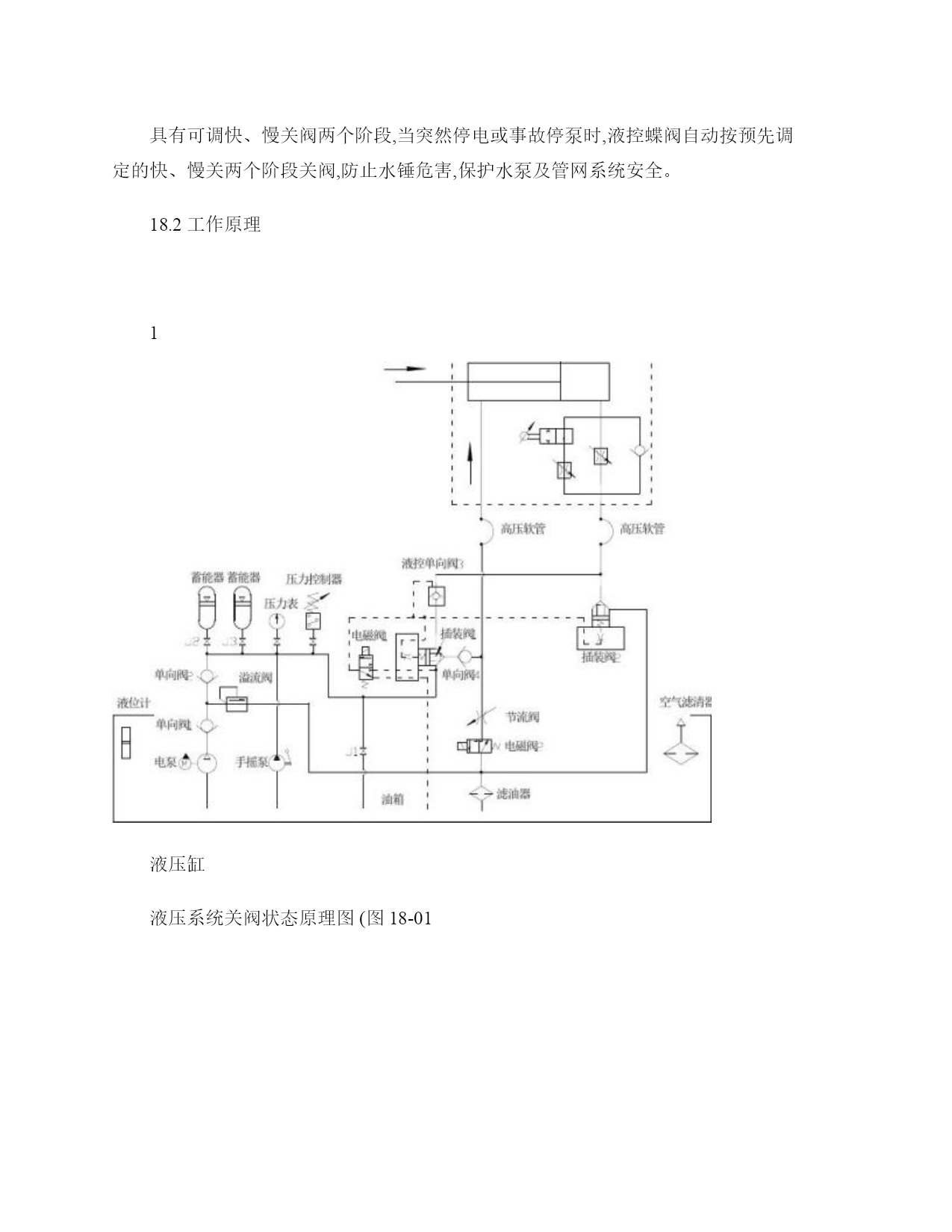

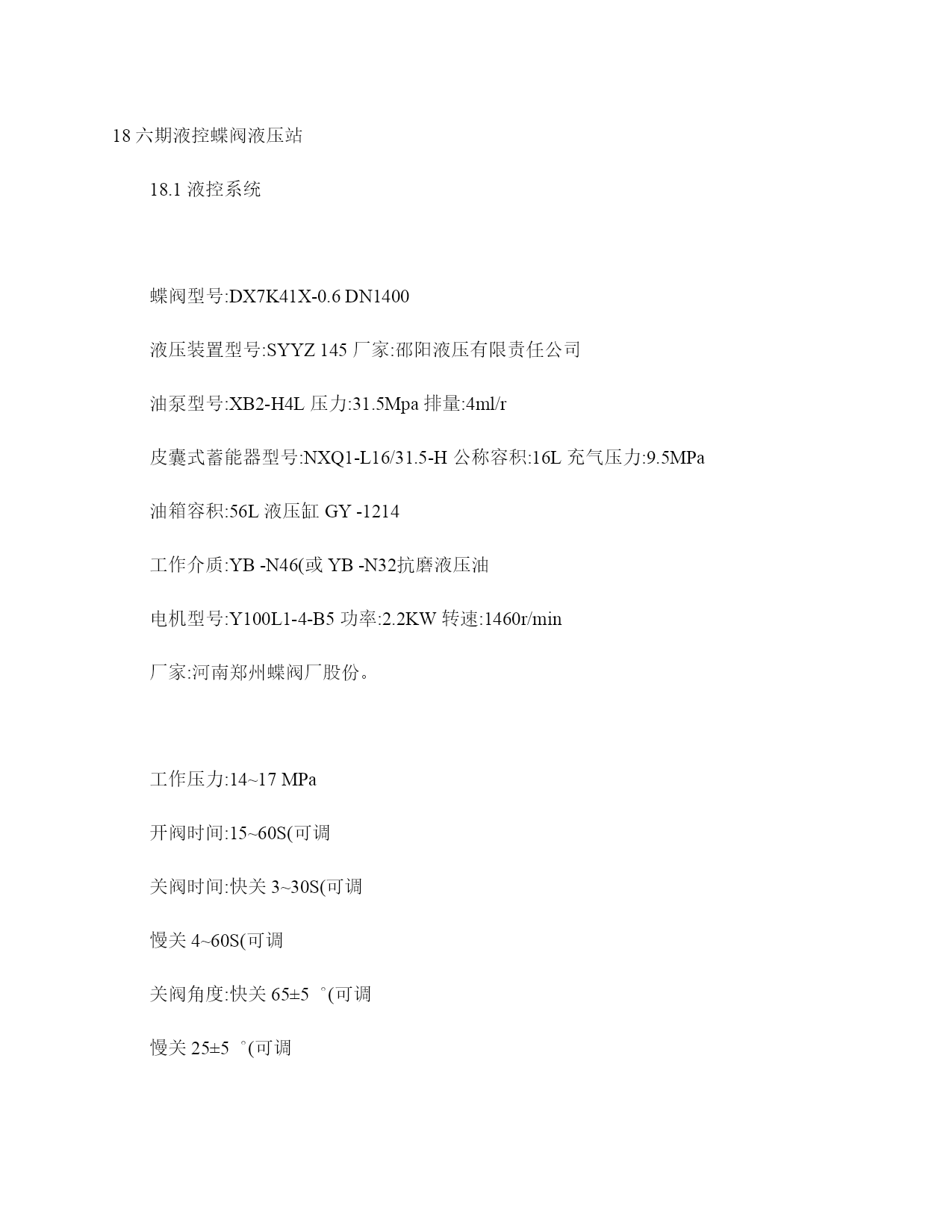

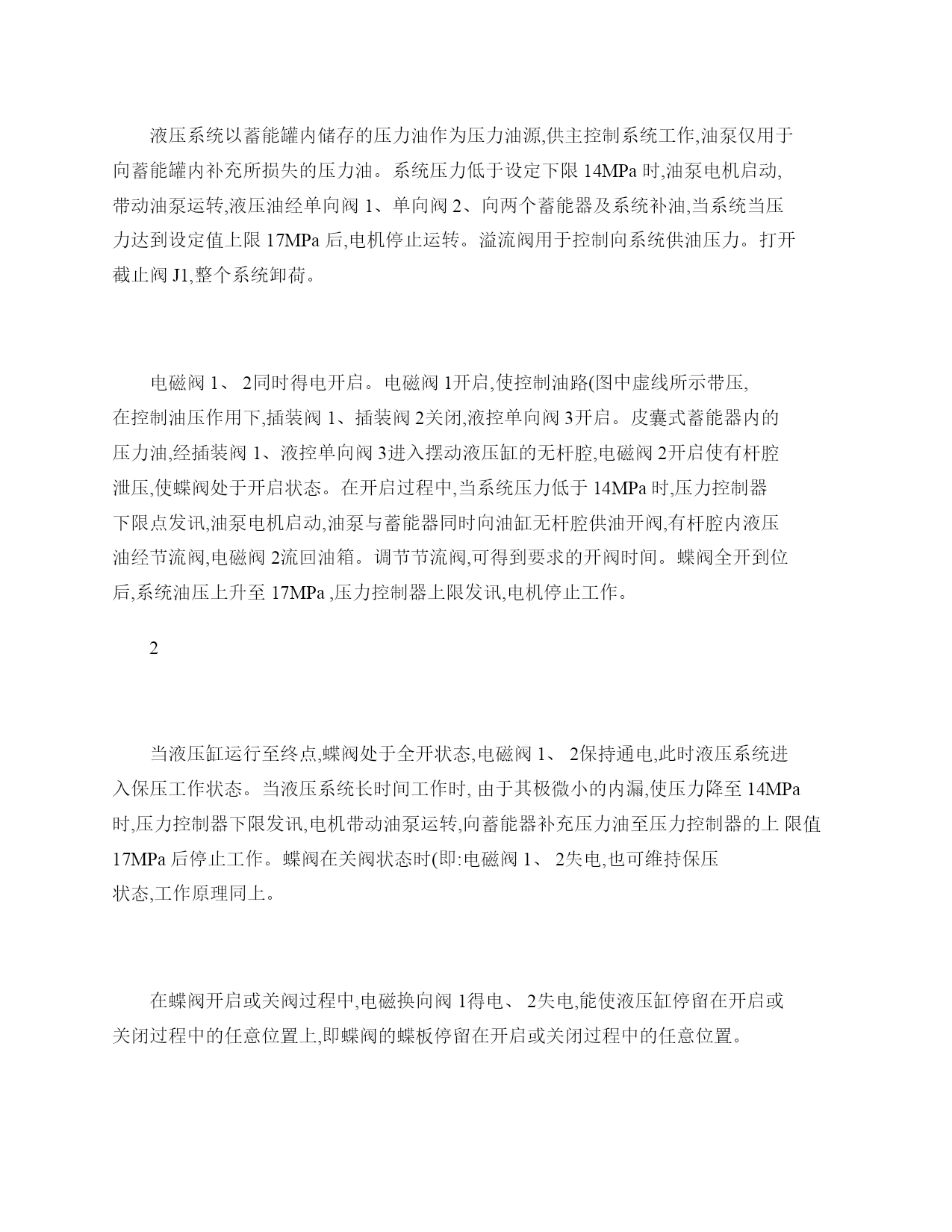

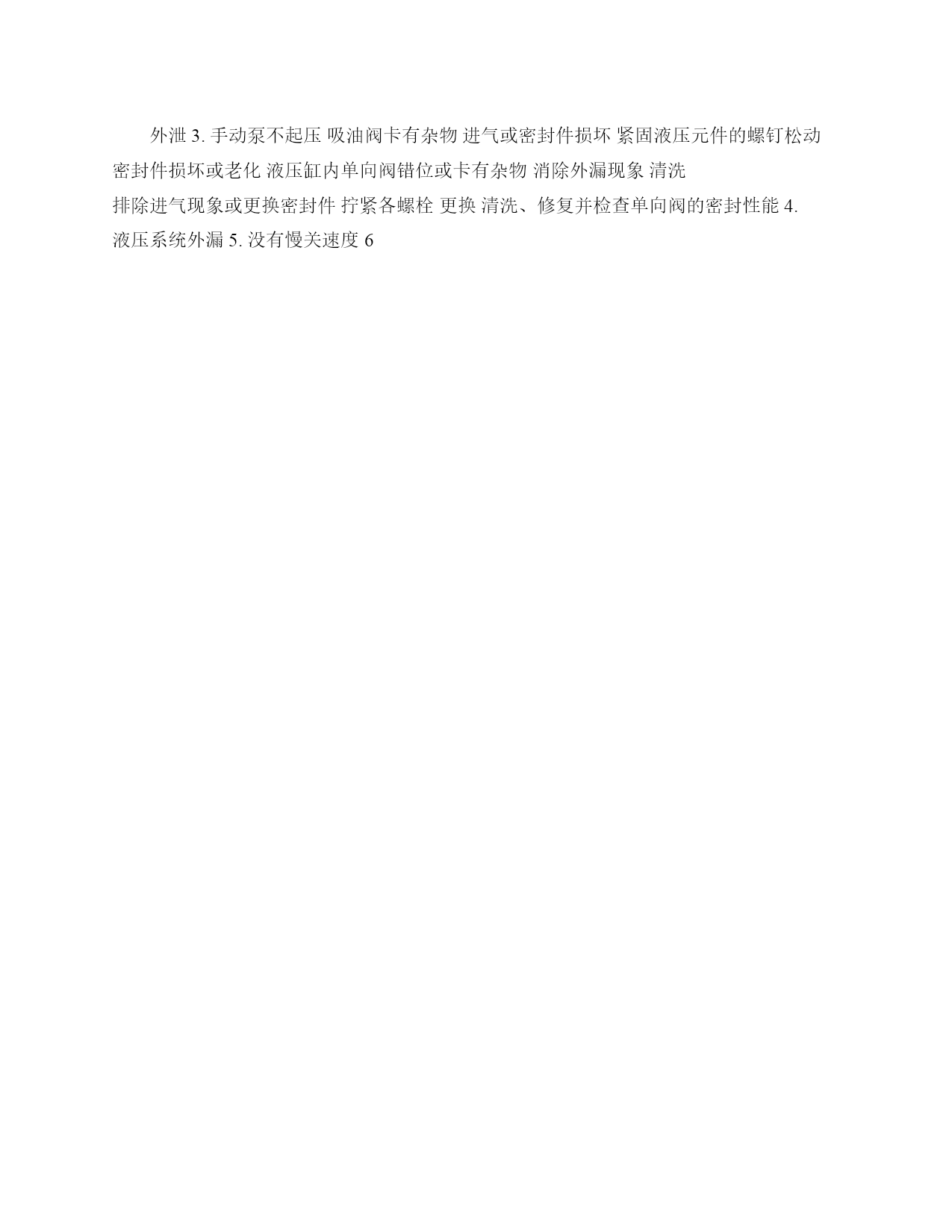

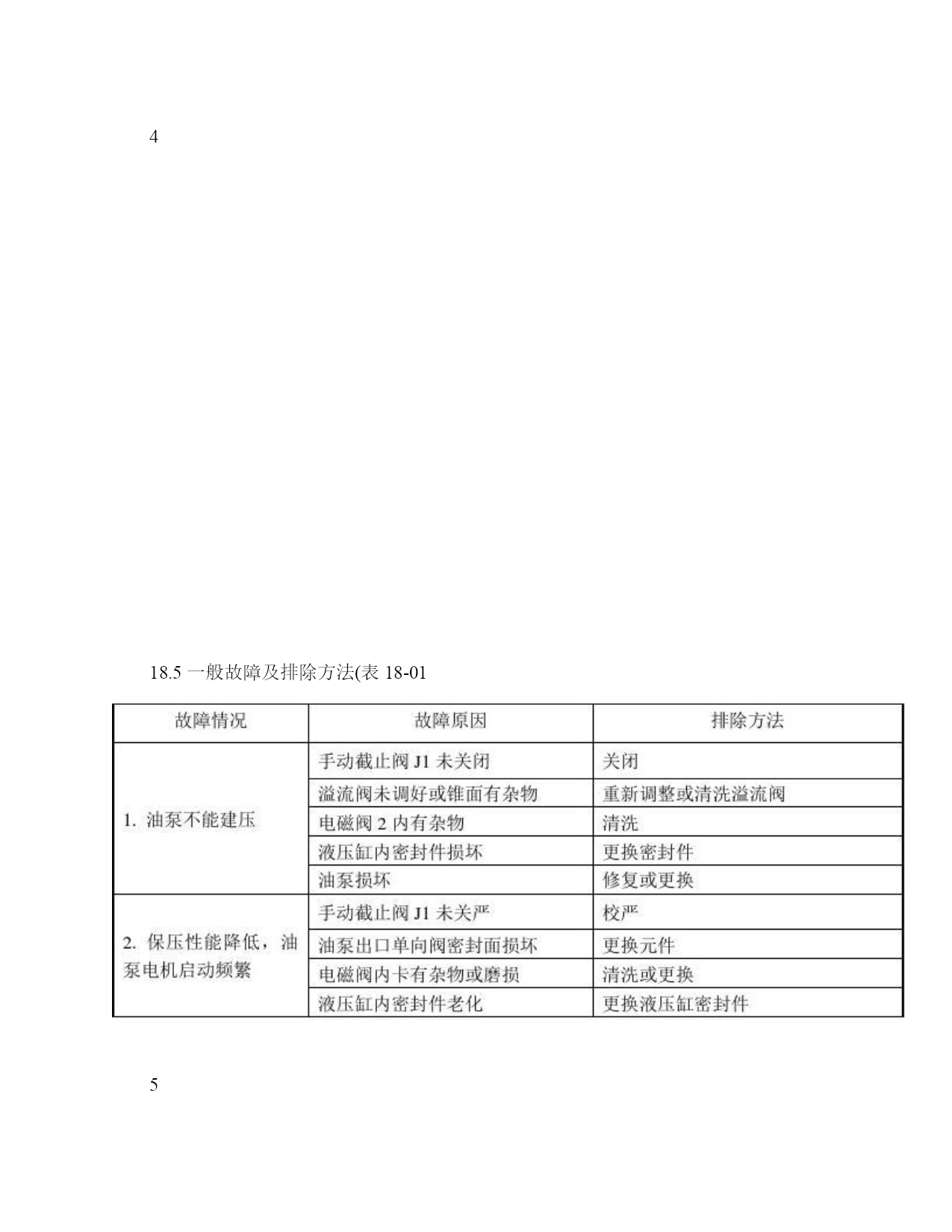

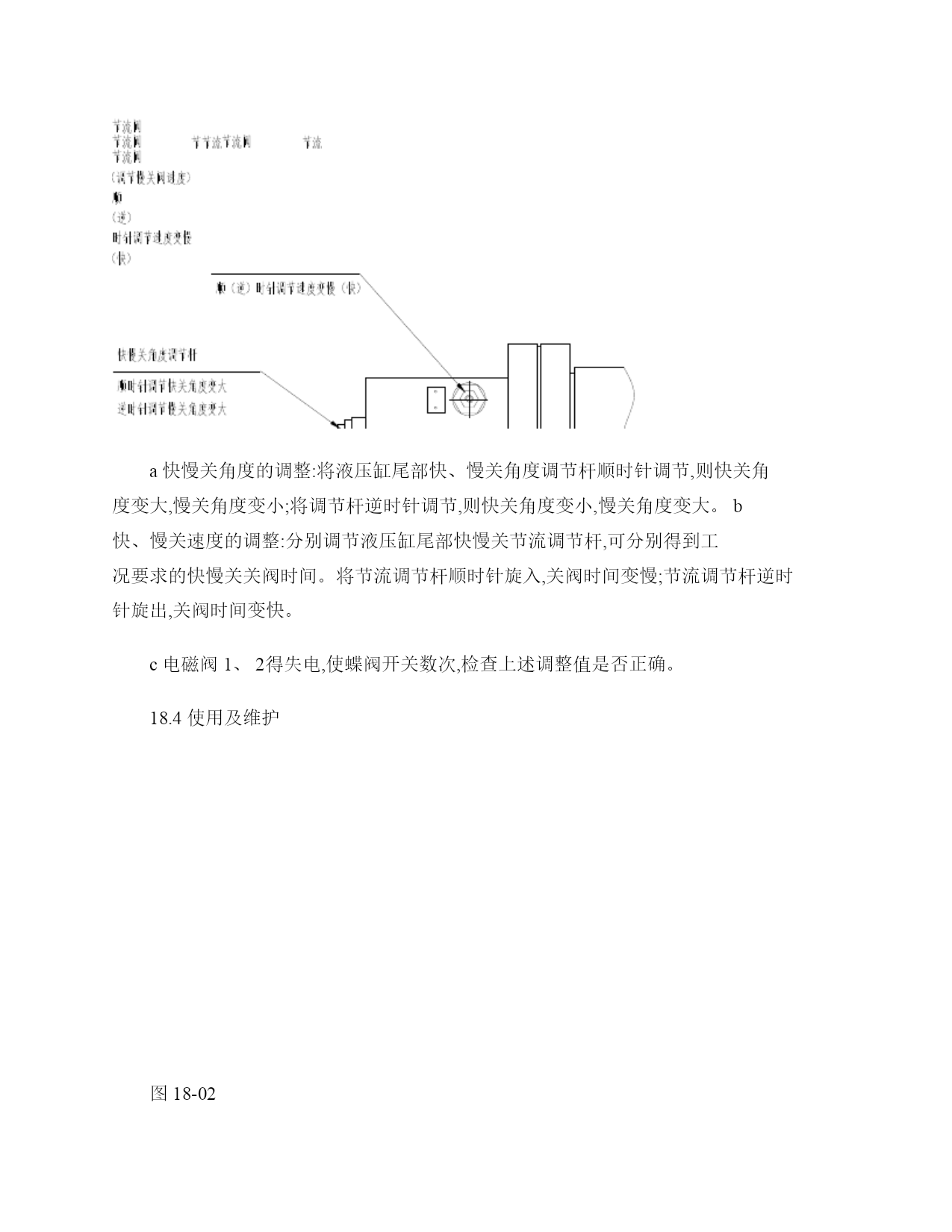

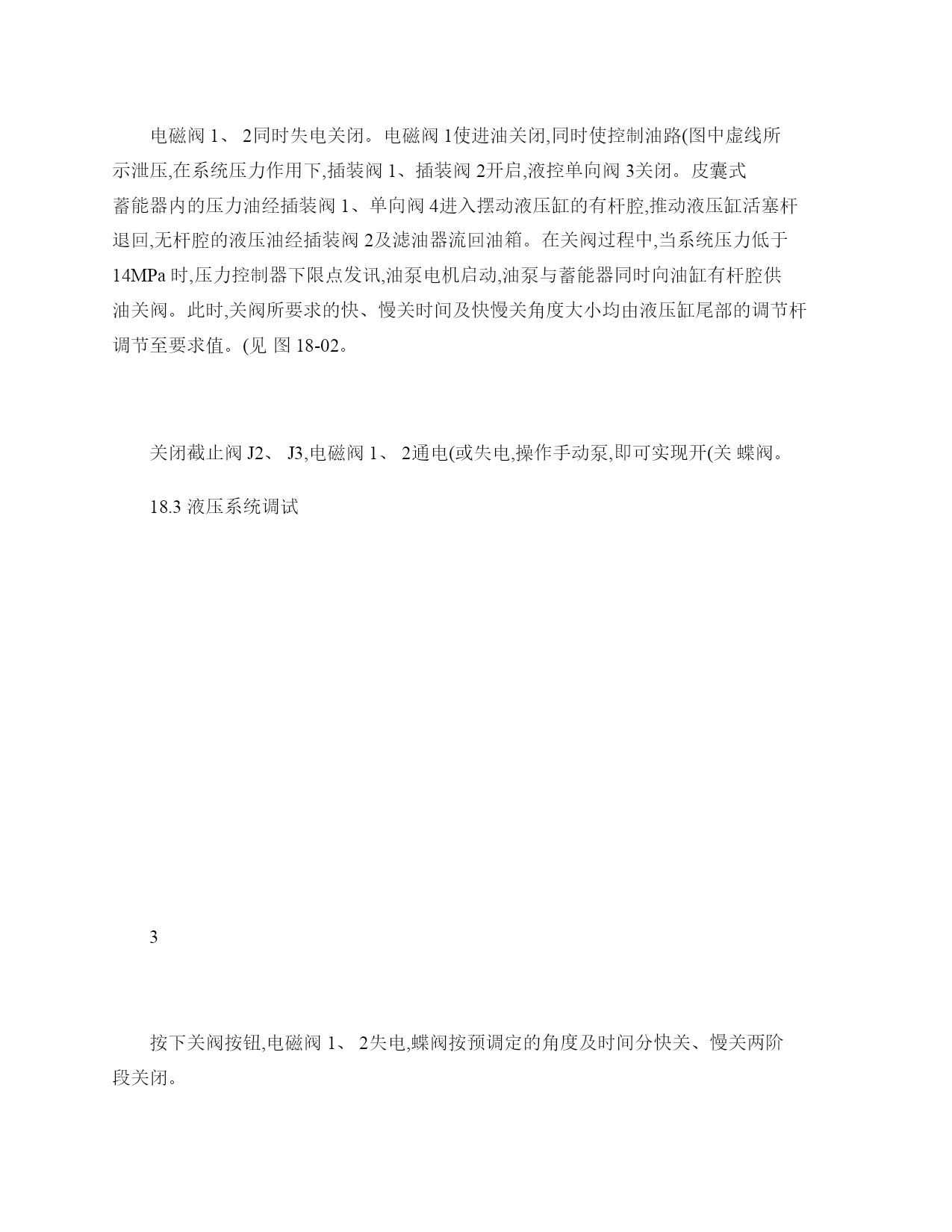

六期液控蝶阀液压站检修规程(完整版)实用资料(可以直接使用,可编辑完整版实用资料,欢迎下载)18六期液控蝶阀液压站18.1液控系统蝶阀型号:DX7K41X-0.6DN1400液压装置型号:SYYZ145厂家:邵阳液压有限责任公司油泵型号:XB2-H4L压力:31.5Mpa排量:4ml/r皮囊式蓄能器型号:NXQ1-L16/31.5-H公称容积:16L充气压力:9.5MPa油箱容积:56L液压缸GY-1214工作介质:YB-N46(或YB-N32抗磨液压油电机型号:Y100L1-4-B5功率:2.2KW转速:1460r/min厂家:河南郑州蝶阀厂股份。工作压力:14~17MPa开阀时间:15~60S(可调关阀时间:快关3~30S(可调慢关4~60S(可调关阀角度:快关65±5︒(可调慢关25±5︒(可调具有可调快、慢关阀两个阶段,当突然停电或事故停泵时,液控蝶阀自动按预先调定的快、慢关两个阶段关阀,防止水锤危害,保护水泵及管网系统安全。18.2工作原理1液压缸液压系统关阀状态原理图(图18-01液压系统以蓄能罐内储存的压力油作为压力油源,供主控制系统工作,油泵仅用于向蓄能罐内补充所损失的压力油。系统压力低于设定下限14MPa时,油泵电机启动,带动油泵运转,液压油经单向阀1、单向阀2、向两个蓄能器及系统补油,当系统当压力达到设定值上限17MPa后,电机停止运转。溢流阀用于控制向系统供油压力。打开截止阀J1,整个系统卸荷。电磁阀1、2同时得电开启。电磁阀1开启,使控制油路(图中虚线所示带压,在控制油压作用下,插装阀1、插装阀2关闭,液控单向阀3开启。皮囊式蓄能器内的压力油,经插装阀1、液控单向阀3进入摆动液压缸的无杆腔,电磁阀2开启使有杆腔泄压,使蝶阀处于开启状态。在开启过程中,当系统压力低于14MPa时,压力控制器下限点发讯,油泵电机启动,油泵与蓄能器同时向油缸无杆腔供油开阀,有杆腔内液压油经节流阀,电磁阀2流回油箱。调节节流阀,可得到要求的开阀时间。蝶阀全开到位后,系统油压上升至17MPa,压力控制器上限发讯,电机停止工作。2当液压缸运行至终点,蝶阀处于全开状态,电磁阀1、2保持通电,此时液压系统进入保压工作状态。当液压系统长时间工作时,由于其极微小的内漏,使压力降至14MPa时,压力控制器下限发讯,电机带动油泵运转,向蓄能器补充压力油至压力控制器的上限值17MPa后停止工作。蝶阀在关阀状态时(即:电磁阀1、2失电,也可维持保压状态,工作原理同上。在蝶阀开启或关阀过程中,电磁换向阀1得电、2失电,能使液压缸停留在开启或关闭过程中的任意位置上,即蝶阀的蝶板停留在开启或关闭过程中的任意位置。电磁阀1、2同时失电关闭。电磁阀1使进油关闭,同时使控制油路(图中虚线所示泄压,在系统压力作用下,插装阀1、插装阀2开启,液控单向阀3关闭。皮囊式蓄能器内的压力油经插装阀1、单向阀4进入摆动液压缸的有杆腔,推动液压缸活塞杆退回,无杆腔的液压油经插装阀2及滤油器流回油箱。在关阀过程中,当系统压力低于14MPa时,压力控制器下限点发讯,油泵电机启动,油泵与蓄能器同时向油缸有杆腔供油关阀。此时,关阀所要求的快、慢关时间及快慢关角度大小均由液压缸尾部的调节杆调节至要求值。(见图18-02。关闭截止阀J2、J3,电磁阀1、2通电(或失电,操作手动泵,即可实现开(关蝶阀。18.3液压系统调试3按下关阀按钮,电磁阀1、2失电,蝶阀按预调定的角度及时间分快关、慢关两阶段关闭。a快慢关角度的调整:将液压缸尾部快、慢关角度调节杆顺时针调节,则快关角度变大,慢关角度变小;将调节杆逆时针调节,则快关角度变小,慢关角度变大。b快、慢关速度的调整:分别调节液压缸尾部快慢关节流调节杆,可分别得到工况要求的快慢关关阀时间。将节流调节杆顺时针旋入,关阀时间变慢;节流调节杆逆时针旋出,关阀时间变快。c电磁阀1、2得失电,使蝶阀开关数次,检查上述调整值是否正确。18.4使用及维护图18-02418.5一般故障及排除方法(表18-015外泄3.手动泵不起压吸油阀卡有杂物进气或密封件损坏紧固液压元件的螺钉松动密封件损坏或老化液压缸内单向阀错位或卡有杂物消除外漏现象清洗排除进气现象或更换密封件拧紧各螺栓更换清洗、修复并检查单向阀的密封性能4.液压系统外漏5.没有慢关速度6液环式氧气泵维护检修规程一、设备用途主要是为抽吸和压送干燥氧气或氧化氢气体。二、结构简述液环式氧气泵主要由泵体部分、密封装置和泵座三部分组成。a、泵体部分主要由锥形分配器,带出入管的泵盖、椭圆形泵壳和叶轮组成。b、密封装置主轴密封采用152B-85.90耐
