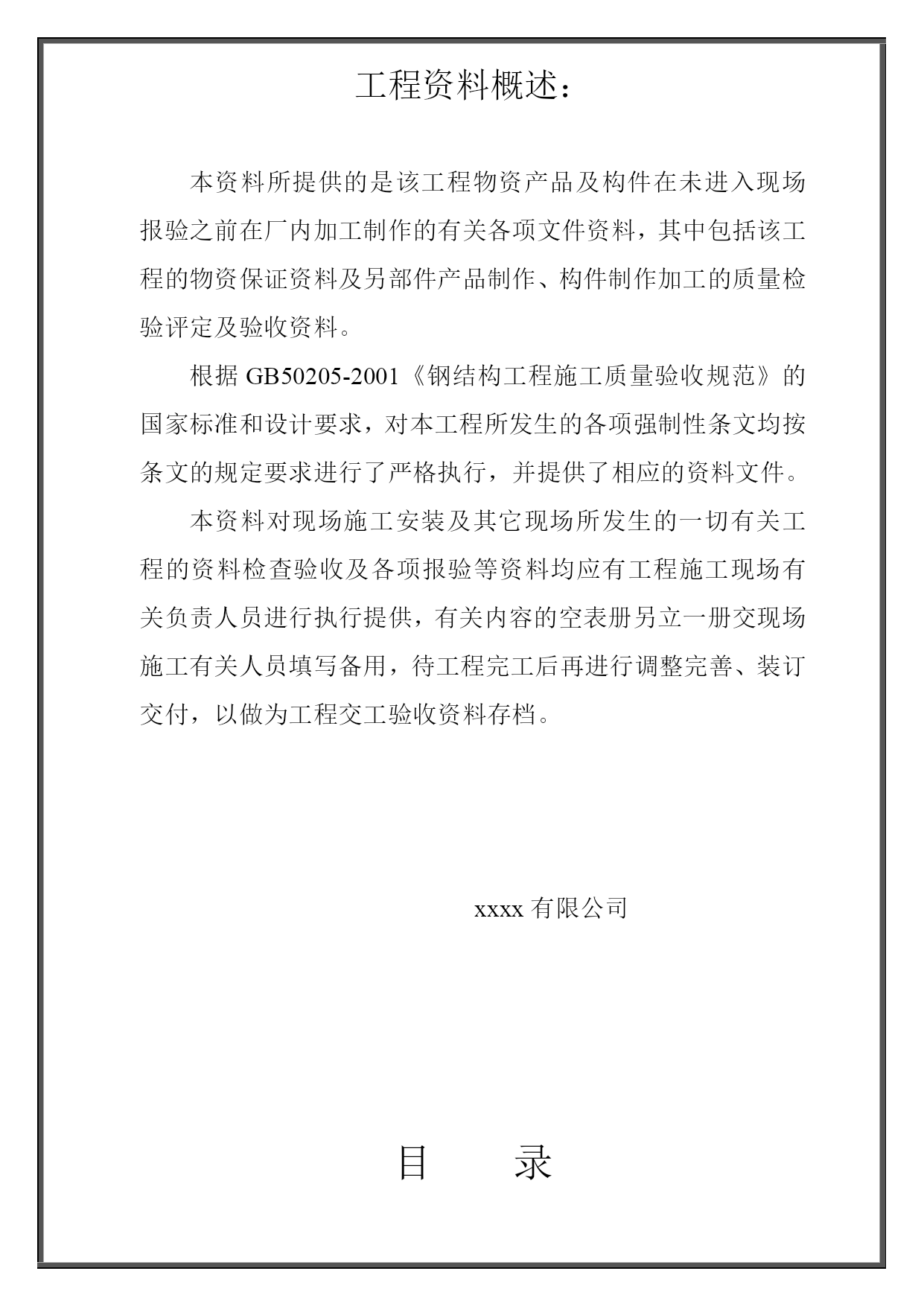

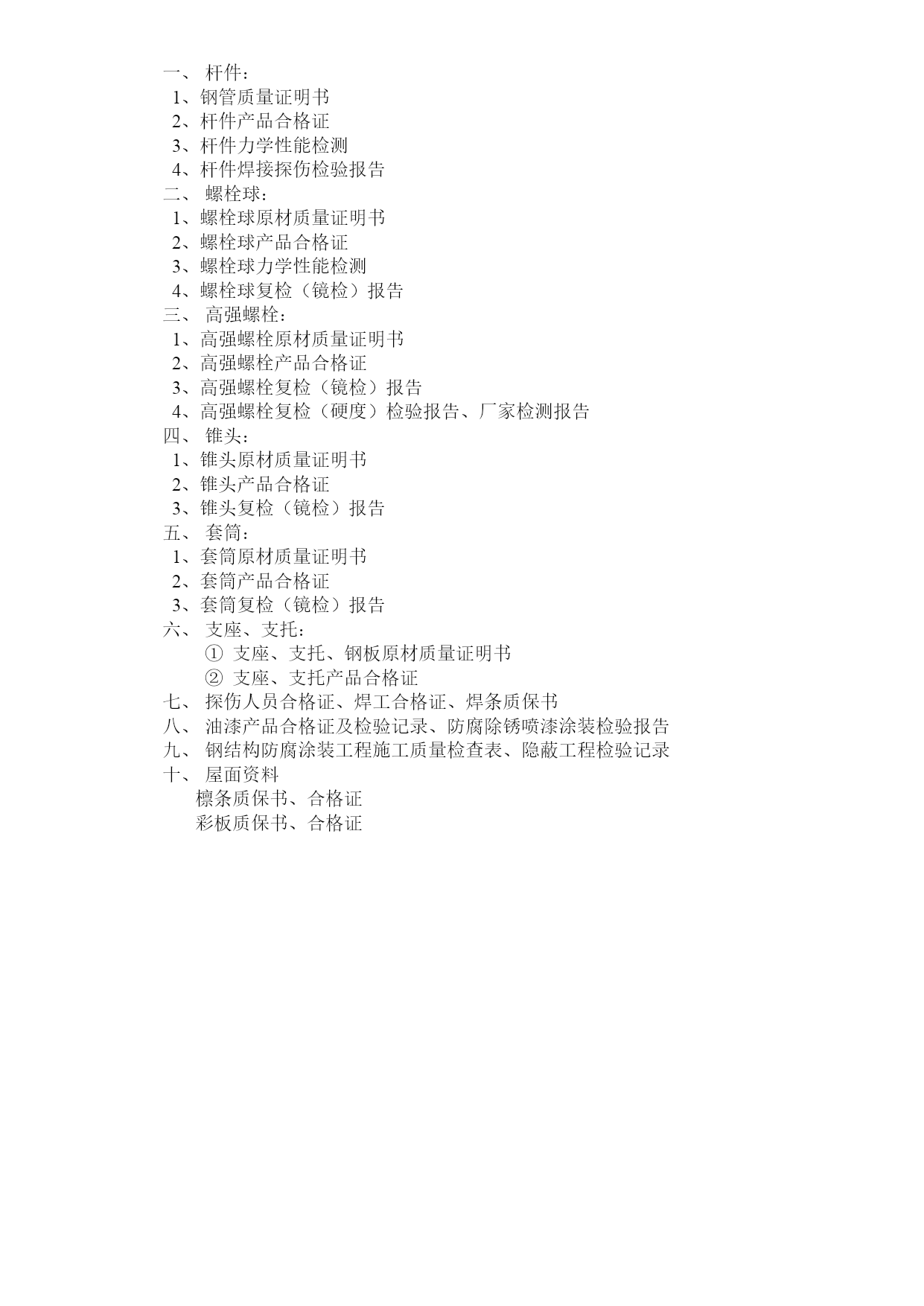

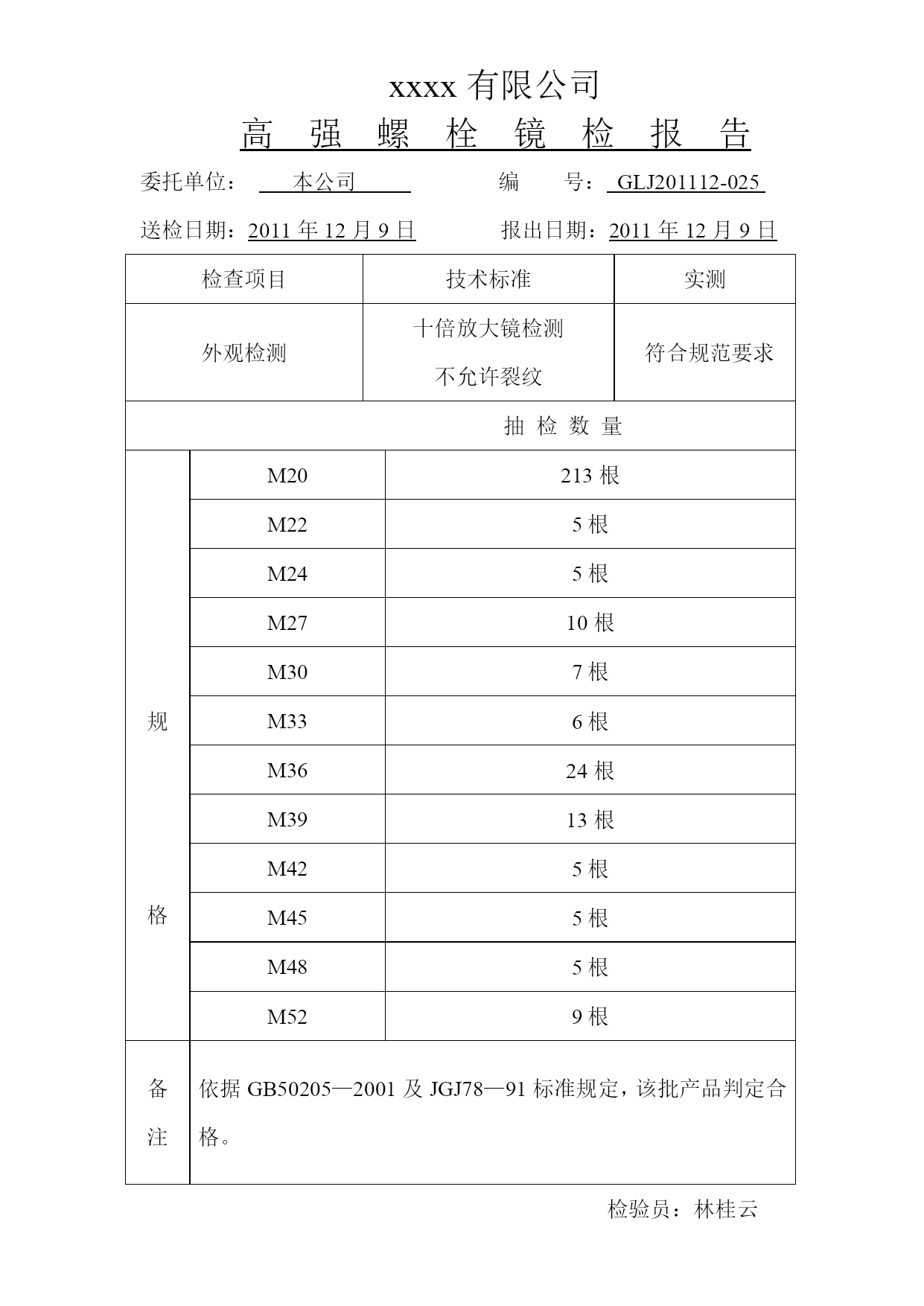

工程资料概述：本资料所提供的是该工程物资产品及构件在未进入现场报验之前在厂内加工制作的有关各项文件资料，其中包括该工程的物资保证资料及另部件产品制作、构件制作加工的质量检验评定及验收资料。根据GB50205-2001《钢结构工程施工质量验收规范》的国家标准和设计要求，对本工程所发生的各项强制性条文均按条文的规定要求进行了严格执行，并提供了相应的资料文件。本资料对现场施工安装及其它现场所发生的一切有关工程的资料检查验收及各项报验等资料均应有工程施工现场有关负责人员进行执行提供，有关内容的空表册另立一册交现场施工有关人员填写备用，待工程完工后再进行调整完善、装订交付，以做为工程交工验收资料存档。xxxx有限公司目录杆件：钢管质量证明书杆件产品合格证杆件力学性能检测杆件焊接探伤检验报告螺栓球：螺栓球原材质量证明书螺栓球产品合格证螺栓球力学性能检测螺栓球复检（镜检）报告高强螺栓：高强螺栓原材质量证明书高强螺栓产品合格证高强螺栓复检（镜检）报告高强螺栓复检（硬度）检验报告、厂家检测报告锥头：锥头原材质量证明书锥头产品合格证锥头复检（镜检）报告套筒：套筒原材质量证明书套筒产品合格证套筒复检（镜检）报告支座、支托：支座、支托、钢板原材质量证明书支座、支托产品合格证探伤人员合格证、焊工合格证、焊条质保书油漆产品合格证及检验记录、防腐除锈喷漆涂装检验报告钢结构防腐涂装工程施工质量检查表、隐蔽工程检验记录屋面资料檩条质保书、合格证彩板质保书、合格证一、杆件xxx有限公司产品合格证书工程名称：65MW燃煤电厂工程干煤棚屋面网架工程产品名称杆件材质Q235B执行标准GB50202—2001，JGJ78—91规格Φ75.5×3.5×L批号WG201112-066数量1299根规格Φ88.5×3.75×L批号WG201112-067数量630根规格Φ114×4.0×L批号WG201112-068数量231根规格Φ140×4.0×L批号WG201112-069数量100根规格Φ159×6.0×L批号WG201112-070数量294根规格Φ159×8.0×L批号WG201112-071数量252根规格Φ180×8.0×L批号WG201112-072数量92根规格Φ180×10.0×L批号WG201112-073数量14根以下空白主控项目项目标准要求质量情况1钢材材质GB/T700合格2钢材规格GB/T13793-1992;GB/T3091-2001合格3焊条及焊接GB/T5117合格4焊缝质量GB50205合格5受力最不利构件承载力JBJ78合格允许偏差项目项目允许偏差（㎜）实测1杆件长度±1.0符合规范要求2杆件轴线不平直度L/100且≯5符合规范要求3封板或锥头与钢管轴线垂直度0.5%r符合规范要求4封板或锥头与钢管轴线同轴度1.0符合规范要求5焊缝高度±0.2符合规范要求结论该批杆件符合GB50205—2001及JGJ78—91标准要求，依据标准综合评定：合格检验员：裴新运2011年12月20日xxxx有限公司焊缝超声波探伤报告工程名称：65MW燃煤电厂工程干煤棚屋面网架工程报告日期：2011年12月15日委托单位公司加工厂报告编号UT201112-016产品名称焊接杆件产品材质Q235B焊缝类型环焊缝坡口形式对接单边V型仪器型号WT—2032探头型号5P8×8K2.5试块CSK—IC探伤方式单斜藕合剂机油＋黄油探伤时机焊后24小时灵敏度DAC—16aB表面补偿4dB探面状态修磨扫描调节水平1：1检验标准JG/T3034—96（Ⅲ级）验收标准GB50205—2001JGJ78—91杆件规格：抽检数量：φ75.5×3.5260根φ88.5×3.75126根φ114×4.047根φ140×4.020根φ159×6.060根φ159×8.052根φ180×8.019根φ180×10.03根结果：经检测，未发现焊缝内部有超过Ⅲ级焊缝内部的缺陷，符合GB50202—2001及JGJ78—91的标准规定要求。探伤员签字：韦梦二、螺栓球xxxx有限公司螺栓球镜检报告委托单位：本公司编号：QJ201112-005送检日期：2011年12月9日报出日期：2011年12月9日检查项目技术标准实测外观检测十倍放大镜检测不允许裂纹符合标准要求抽检数量规格D1005只D1105只D1205只D13014只D1505只D1808只D2505只D2805只以下空白结论依据JB50205—2
