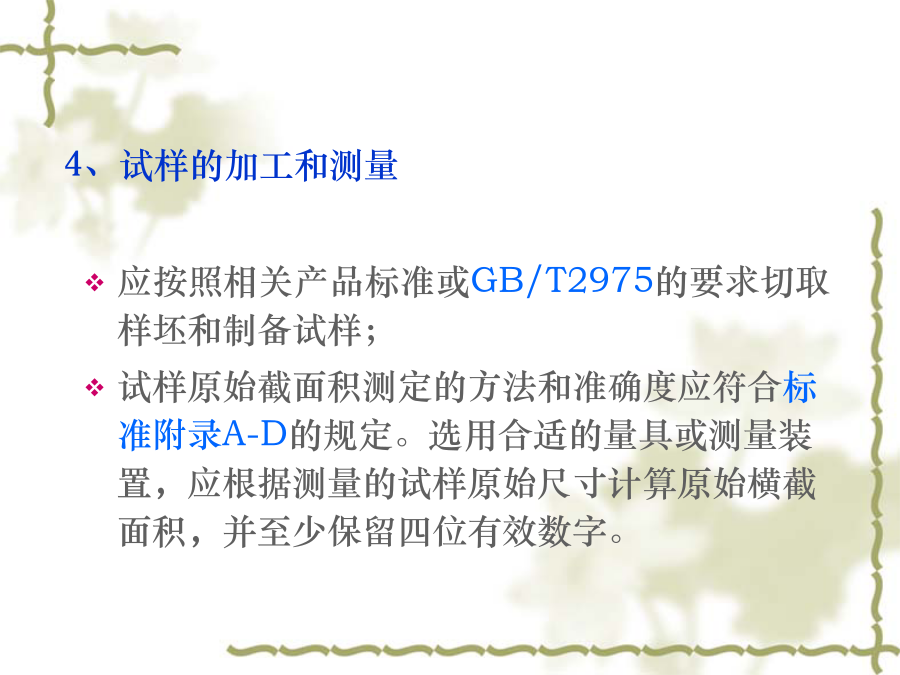

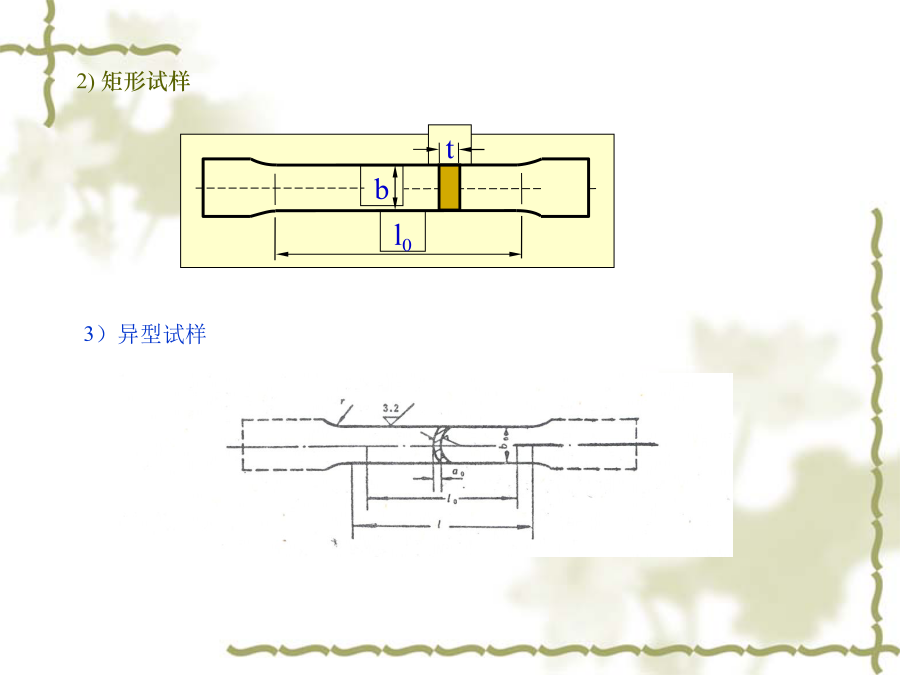

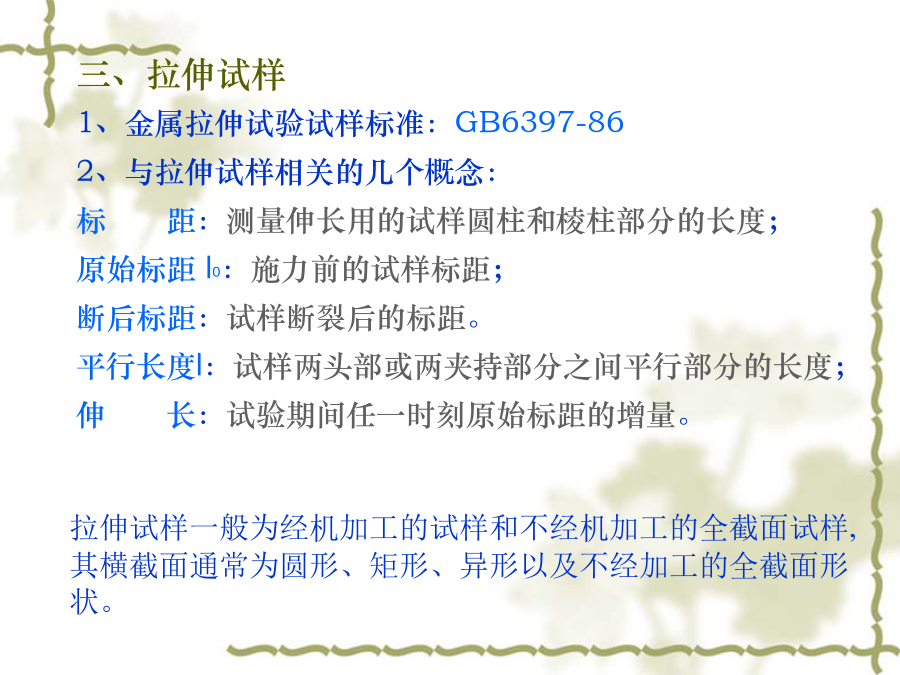

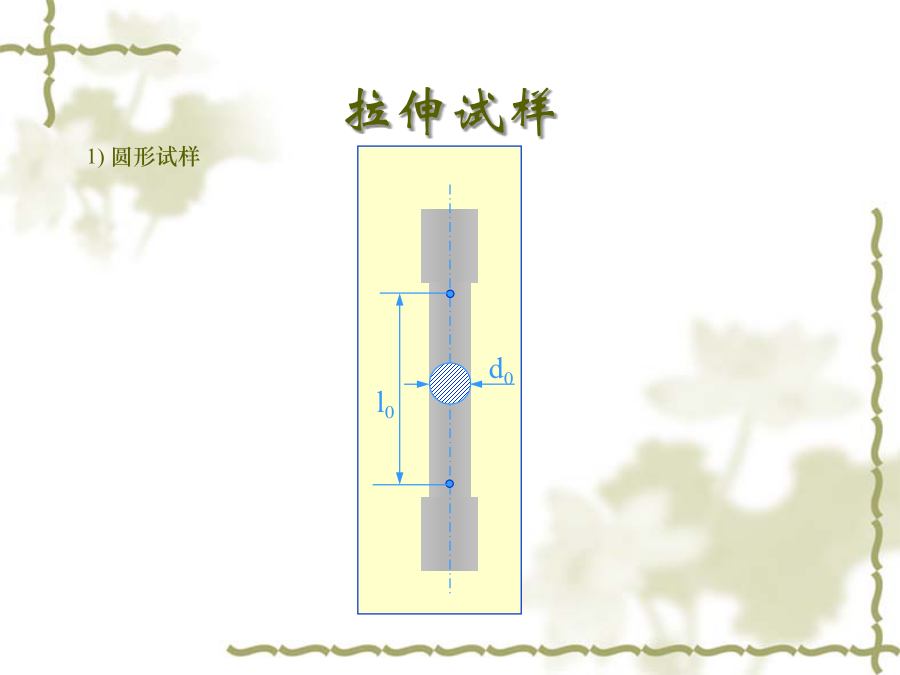

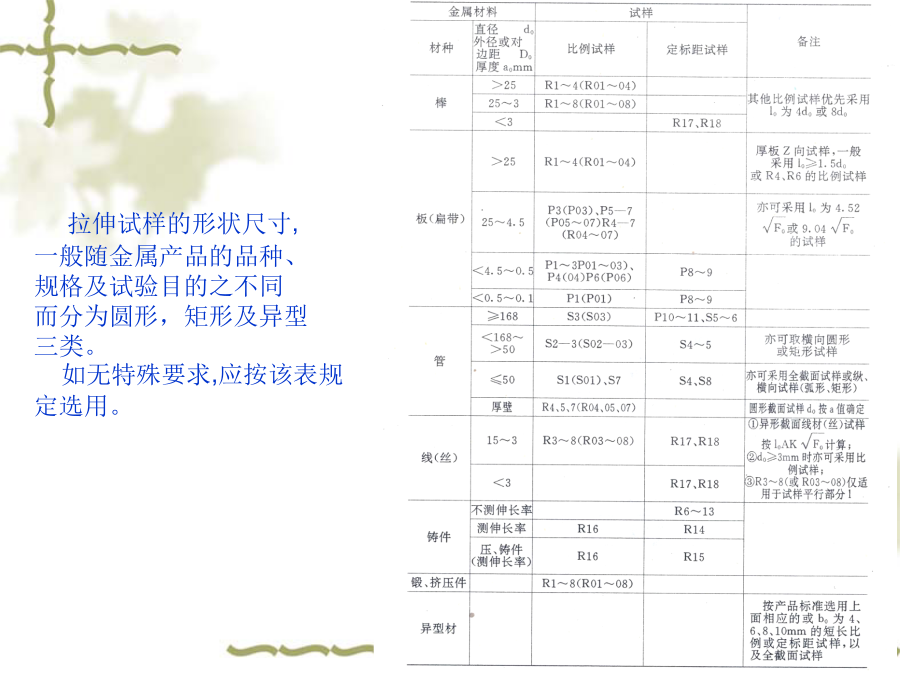

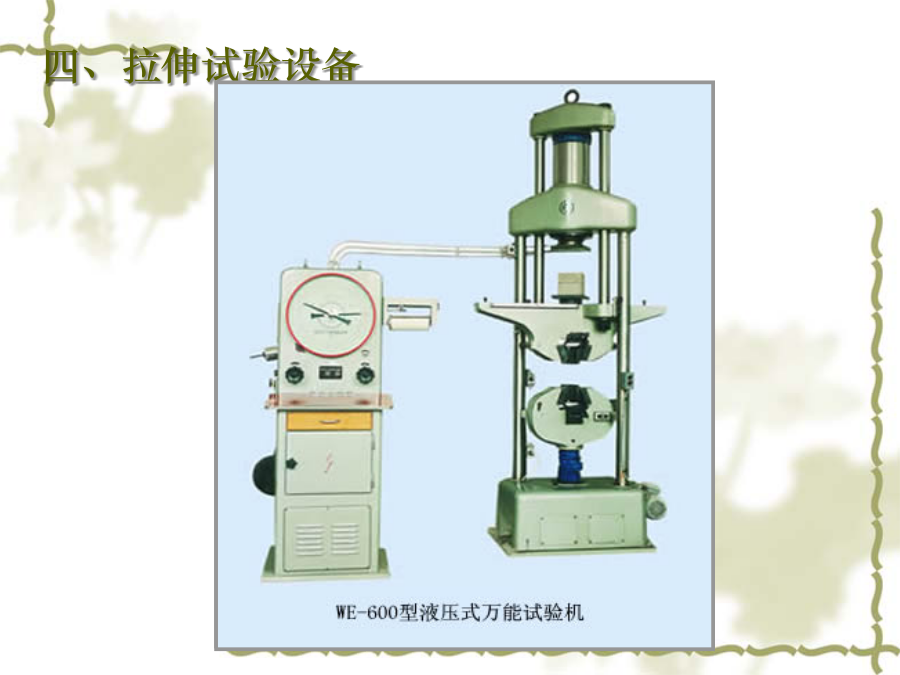

第一节力－伸长曲线和应力－应变曲线二、试验标准《金属拉伸试验方法》老标准GB228-76、GB228-87《金属材料室温拉伸试验方法》新标准GB/T228-2002；试验是用拉力拉伸试样，一般拉至断裂，测定相应的力学性能。除非另有规定，试验一般在室温10℃－35℃范围内进行，对温度要求严格的试验，试验温度应为23℃±5℃。三、拉伸试样1、金属拉伸试验试样标准：GB6397-862、与拉伸试样相关的几个概念：标距：测量伸长用的试样圆柱和棱柱部分的长度；原始标距l0：施力前的试样标距；断后标距：试样断裂后的标距。平行长度l：试样两头部或两夹持部分之间平行部分的长度；伸长：试验期间任一时刻原始标距的增量。拉伸试样拉伸试样的形状尺寸,一般随金属产品的品种、规格及试验目的之不同而分为圆形，矩形及异型三类。如无特殊要求,应按该表规定选用。4、试样的加工和测量四、拉伸试验设备应力－应变曲线§1.3强度指标及其测定1、比例极限σp应力-应变成正比关系的最大应力σp＝Fp/A02、弹性极限σe弹性极限σe是材料由弹性变形过渡到弹━塑性变形时的应力σe=Fe/A04、规定微量塑性伸长应力指标规定微量塑性伸长应力指标5、抗拉强度σb韧性金属试样拉断过程中最大力所对应的应力3、最大力下的总伸长率δgt指试样拉至最大力时标距的总伸长与原始标距的百分比。金属材料拉伸时产生的最大均匀塑性变形量。δgt与真是应变eB的关系：eB＝ln(1+δgt)单一拉伸条件下工作的长形零件，缩颈与否均用δ或δgt评定材料塑性；非长形件，拉伸形成缩颈则用ψ做为塑性指标。4、屈服点伸长率δs试样从开始屈服至屈服阶段结束（加工硬化开始）之间标距的伸长与原始标距的百分比。5、最大力下的非比例伸长率δg试样拉至最大试验力时，标距的非比例伸长与原始标距的百分比。第二节真实应力—应变曲线
