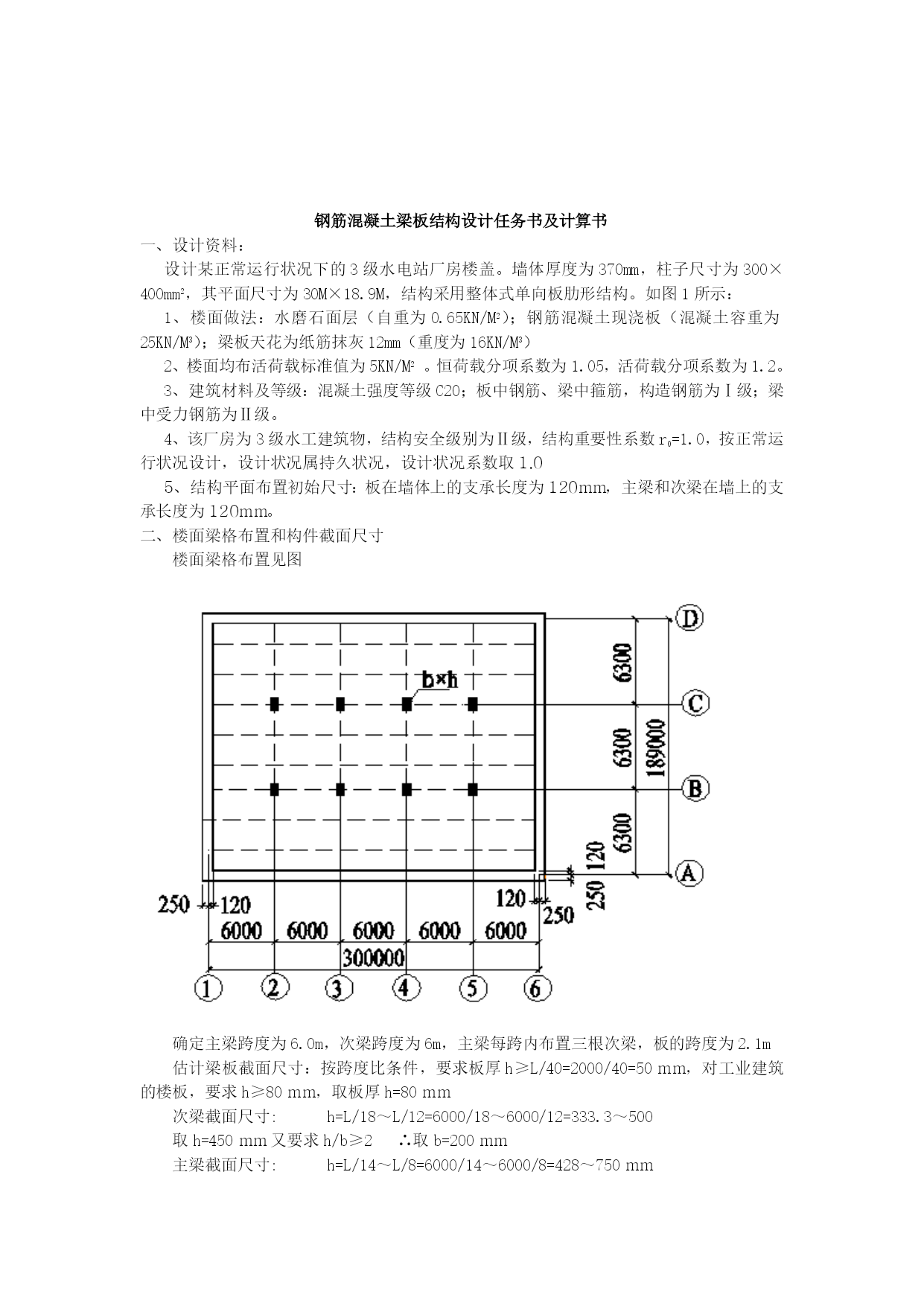

水工钢筋混凝土结构课程设计（常用版）(可以直接使用，可编辑完整版资料，欢迎下载）三峡大学水工钢筋混凝土结构课程设计任务书及计算书设计题目：钢筋混凝土梁板结构学院：水利与环境学院姓名：王勇学号：2021101217班级：网选1班指导老师：王先军2021年6月钢筋混凝土梁板结构设计任务书及计算书一、设计资料：设计某正常运行状况下的3级水电站厂房楼盖。墙体厚度为370mm，柱子尺寸为300×400mm2，其平面尺寸为30M×18.9M，结构采用整体式单向板肋形结构。如图1所示：1、楼面做法：水磨石面层（自重为0.65KN/M2）；钢筋混凝土现浇板（混凝土容重为25KN/M3）；梁板天花为纸筋抹灰12mm（重度为16KN/M3）2、楼面均布活荷载标准值为5KN/M2。恒荷载分项系数为1.05，活荷载分项系数为1.2。3、建筑材料及等级：混凝土强度等级C20；板中钢筋、梁中箍筋，构造钢筋为Ⅰ级；梁中受力钢筋为Ⅱ级。4、该厂房为3级水工建筑物，结构安全级别为Ⅱ级，结构重要性系数r0=1.0，按正常运行状况设计，设计状况属持久状况，设计状况系数取1.05、结构平面布置初始尺寸：板在墙体上的支承长度为120mm，主梁和次梁在墙上的支承长度为120mm。二、楼面梁格布置和构件截面尺寸楼面梁格布置见图确定主梁跨度为6.0m，次梁跨度为6m，主梁每跨内布置三根次梁，板的跨度为2.1m估计梁板截面尺寸：按跨度比条件，要求板厚h≥L/40=2000/40=50mm，对工业建筑的楼板，要求h≥80mm，取板厚h=80mm次梁截面尺寸:h=L/18～L/12=6000/18～6000/12=333.3～500取h=450mm又要求h/b≥2∴取b=200mm主梁截面尺寸:h=L/14～L/8=6000/14～6000/8=428～750mm取h=600mmb=300mm已知：承重墙厚为370mm柱子尺寸为300mm×400mm三、板的设计㈠计算简图板为9跨连续板，其结构尺寸如下图（a）所示，为便于用表格计算，计算简图按5跨考虑，如图（b）所示次梁截面为200mm×450mm，板在墙上支承长度为120mm，板的计算跨度为：边跨：Lo=Ln+h／2+b／2=1.88+0.04+0.1=2.02（m）中间跨：L=Ln=2.1m㈡荷载计算取宽为1M的板带计算：恒荷载：板自重25KN/M3×1M×0.08M=2.0（KN/M）20mm厚抹面0.02KN/M2×1M×20KN/M3=0.4（KN/M）15mm抹底17KN/M3×1M×0.015M=0.255（KN/M）标准值：gk=2.0+0.4+0.255=2.655（KN/M）设计值：g=Gkgk=1.05×2.655=2.79（KN/M）活荷载：标准值qk=5KN/M3×1M=5（KN/M）设计值q=rQqk=1.2×5=6（KN/M）考虑次梁对板的转动约束，折算荷载为：g′=g+q/2=2.79+3=5.79（KN/M）q′=q/2=3(KN/M)㈢内力计算按弹性方法计算，由于边跨与中间跨相差不到10％）／2.1×100%=3.8%不到10%，可采用等跨表格计算。查附录六表4得弯矩系数k1、k21，弯矩计算值为M=k1g′L02+K2gL02跨中弯矩：边跨：M1=0.0781×5.79×2.022+0.1×3×2.022=3.07（KN/M)中间跨：M2=0.0331×5.79×2.12+0.0787×3×2.12=1.89（KN/M）M3=0.0462×5.79×2.12+0.0855×3×2.12=2.31（KN/M）支座弯矩：MB=-{0.105×5.79×((2.02+2.1)/2)2+0.119×3×((2。02+2.1)/2)2}=-4.09（KN/M）MC=-{0.079×5.79×2.12+0.111×3×2.12}=-3.49(KN/M)支座边缘弯矩V0=g′+q′=5.79+3=8.79(KN/M)MB′=MB-1/2V0b=-〔4.09-1/2×0.1×9.79×2.1〕=-3.06(KN/M)MC′=MC-1/2V0b=-〔3.49-1/2×0.1×9.79×2.1〕=-2.46(KN/M)㈣截面设计板厚为80mm，h0取55mm，混凝土为C20，fc=9.6N/mm2，HPB235级钢筋：fy=210N/mm2，钢筋混凝土结构，结构系数K=1.2，配筋计算表见表一，考虑水电站厂房发电机组对结构的动力影响，板的配筋采用弯起式。表一板的配筋计算表截面边跨1B中间跨中2C中间跨中3边板带中板带边板带中板带边板带中板带弯矩计算值×106Nmm）3.0
