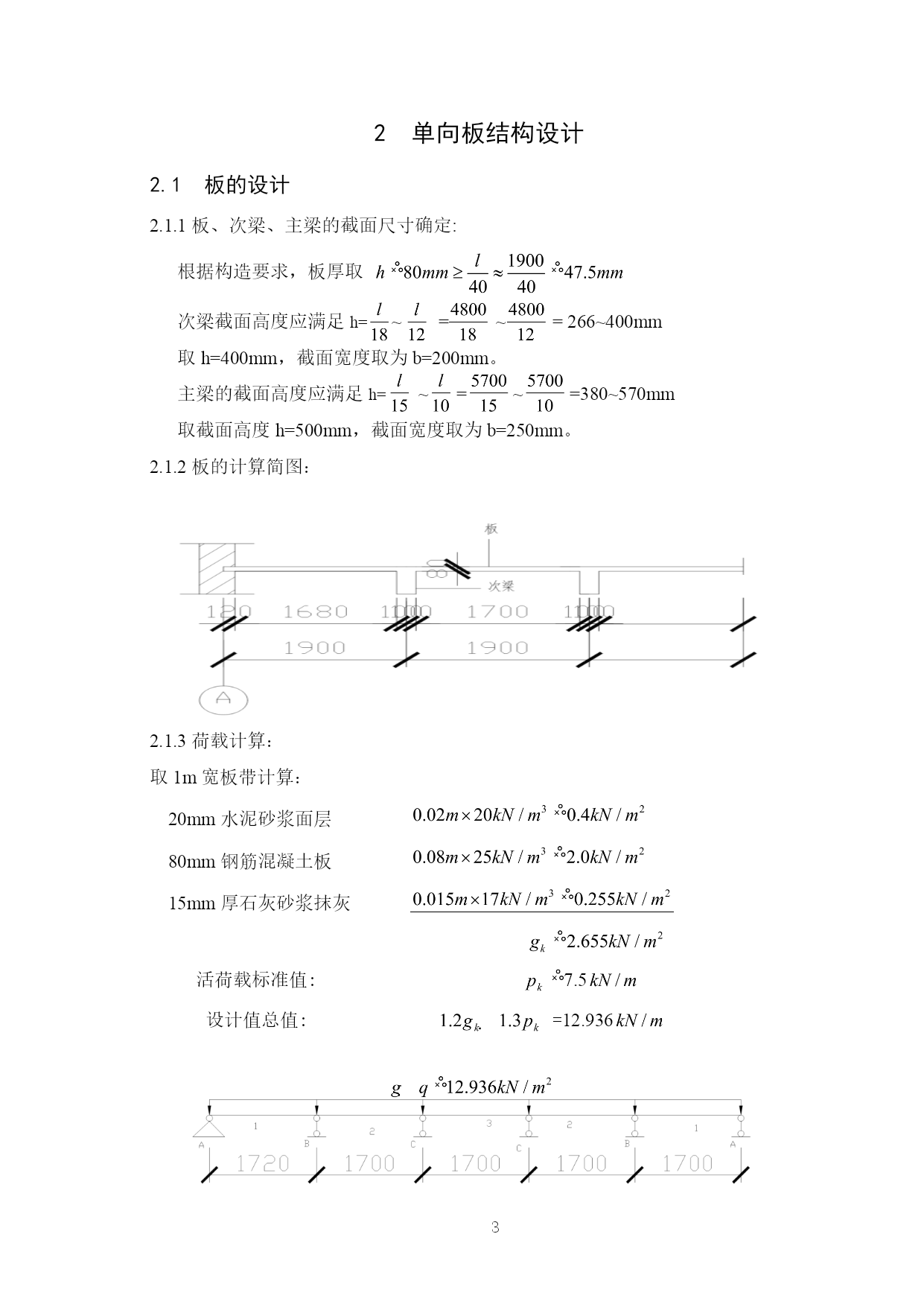

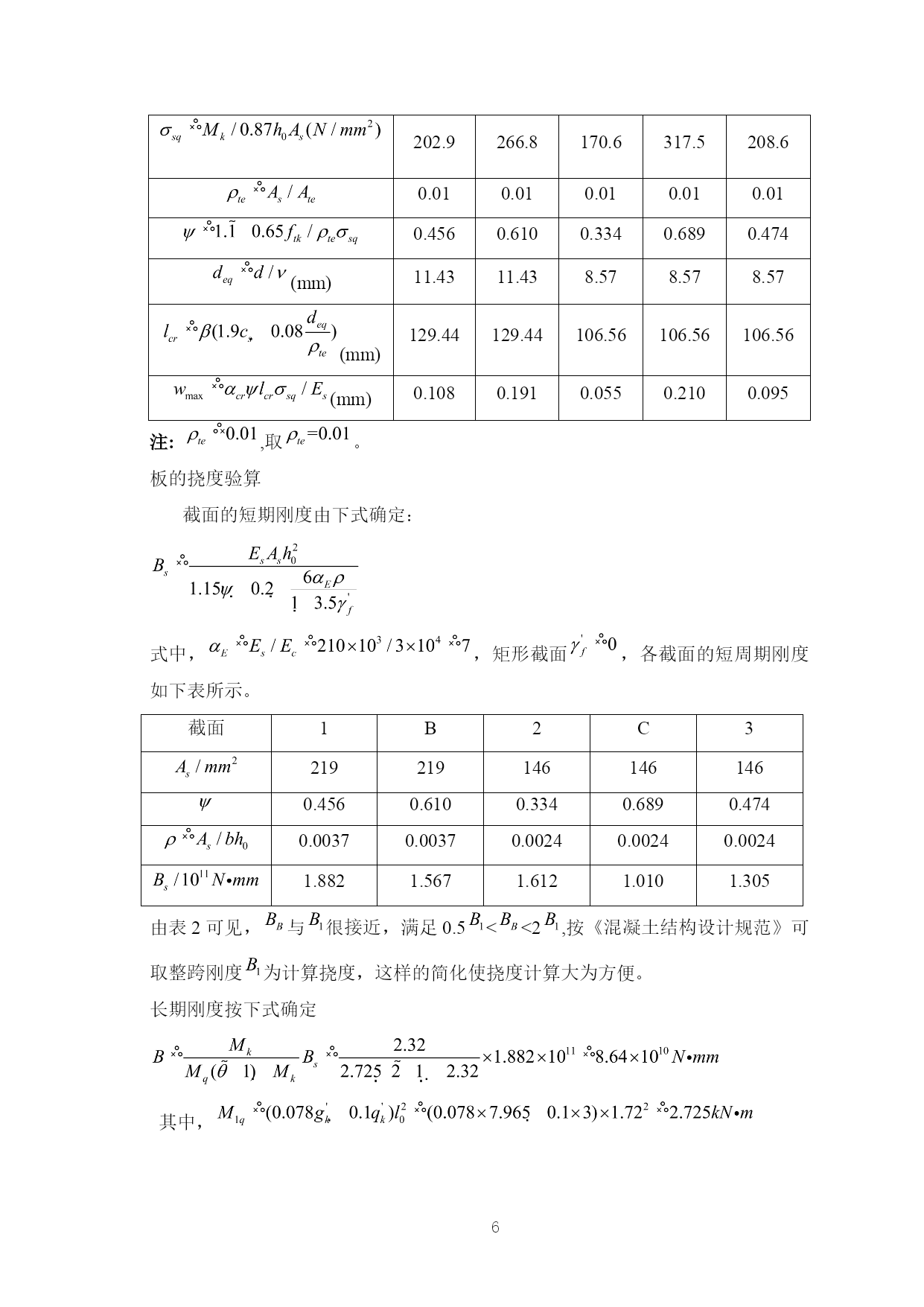

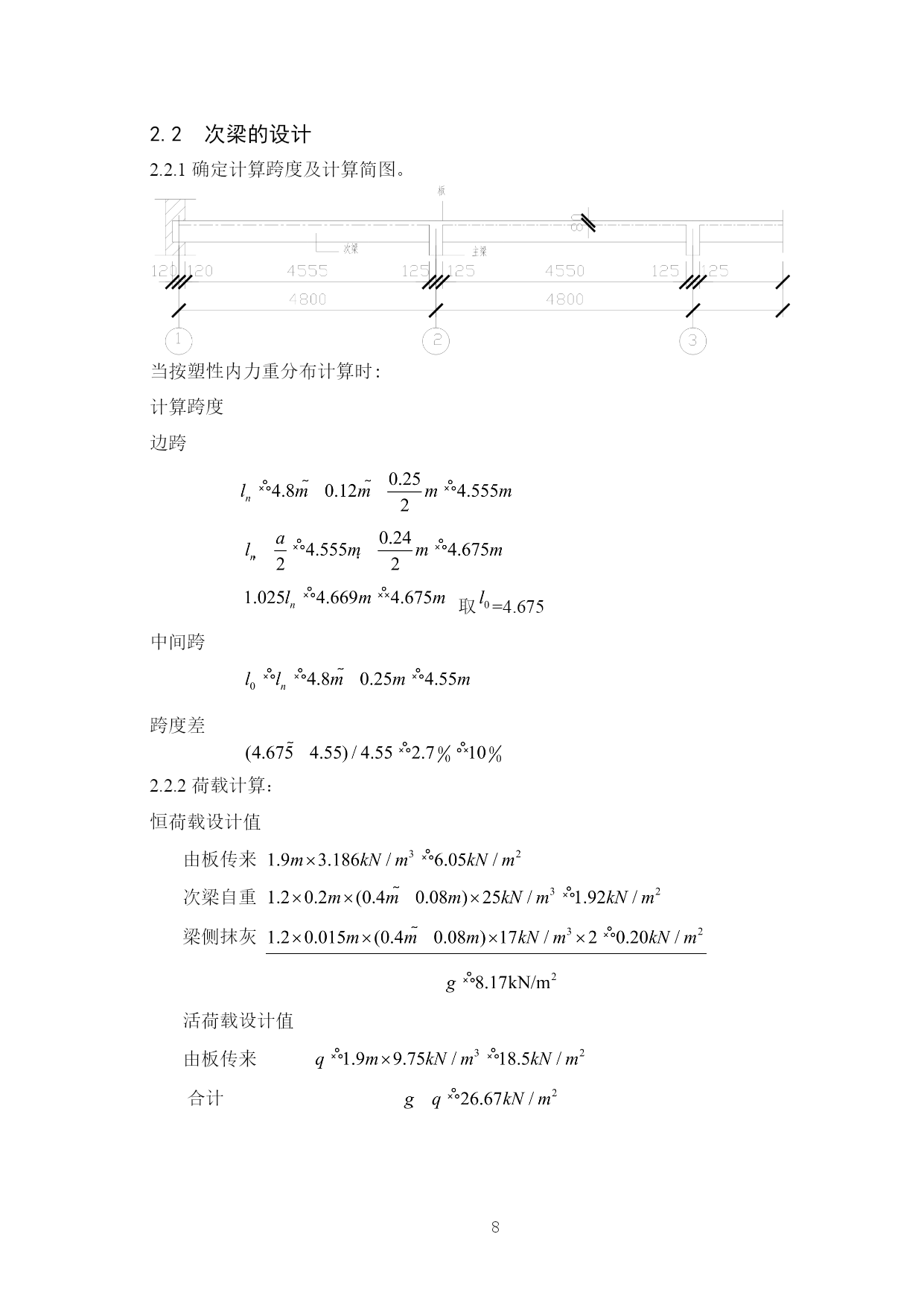

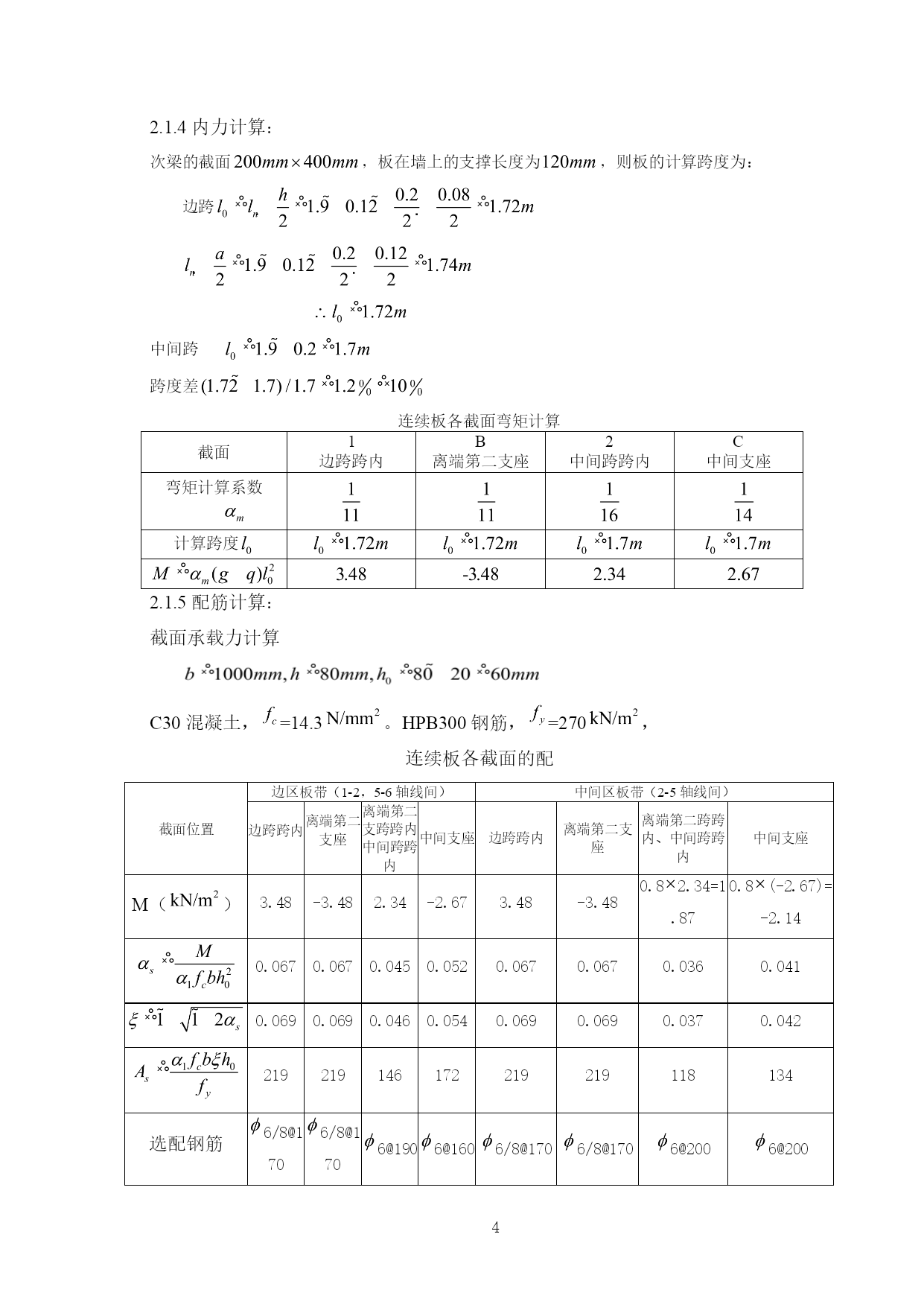

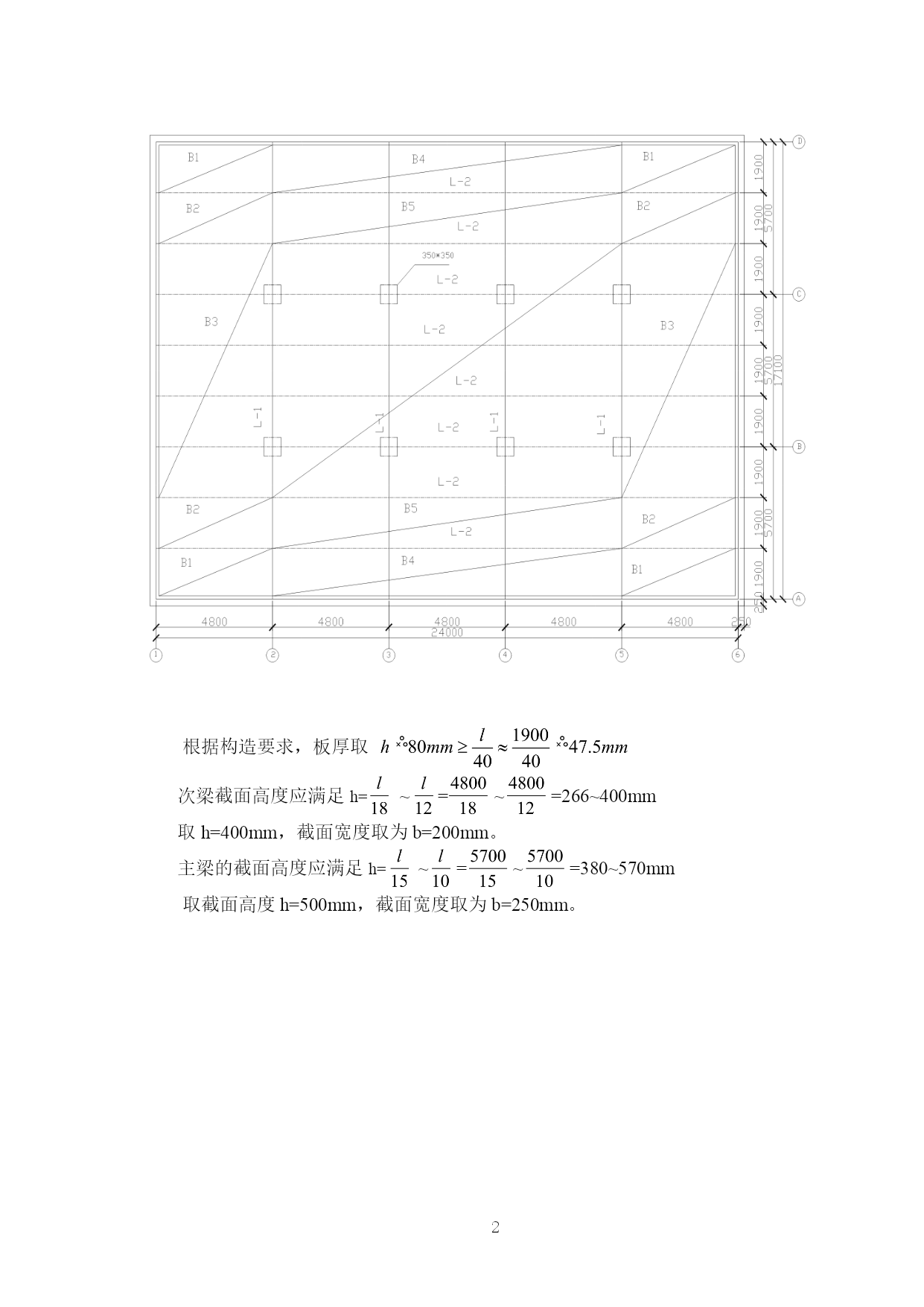

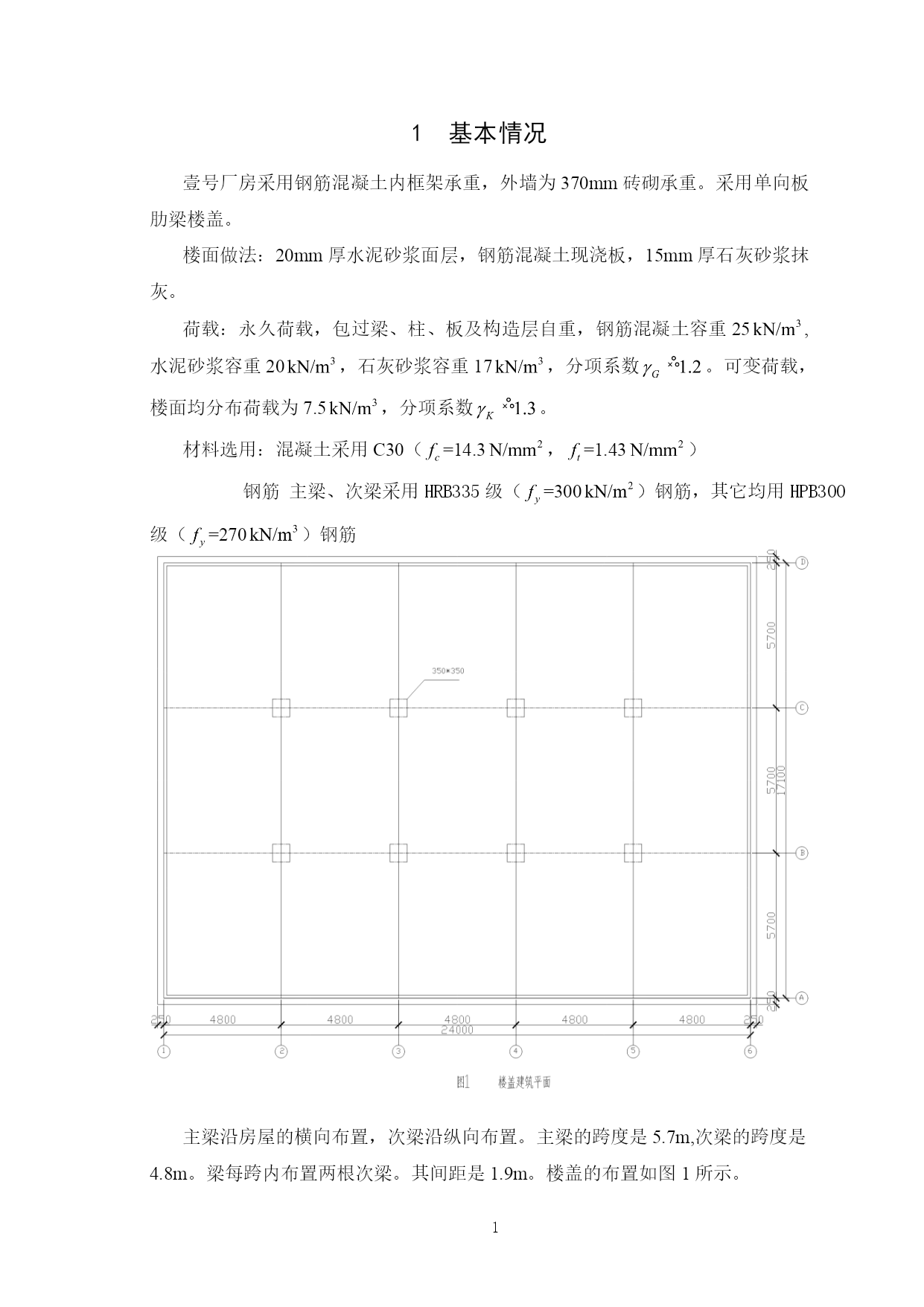

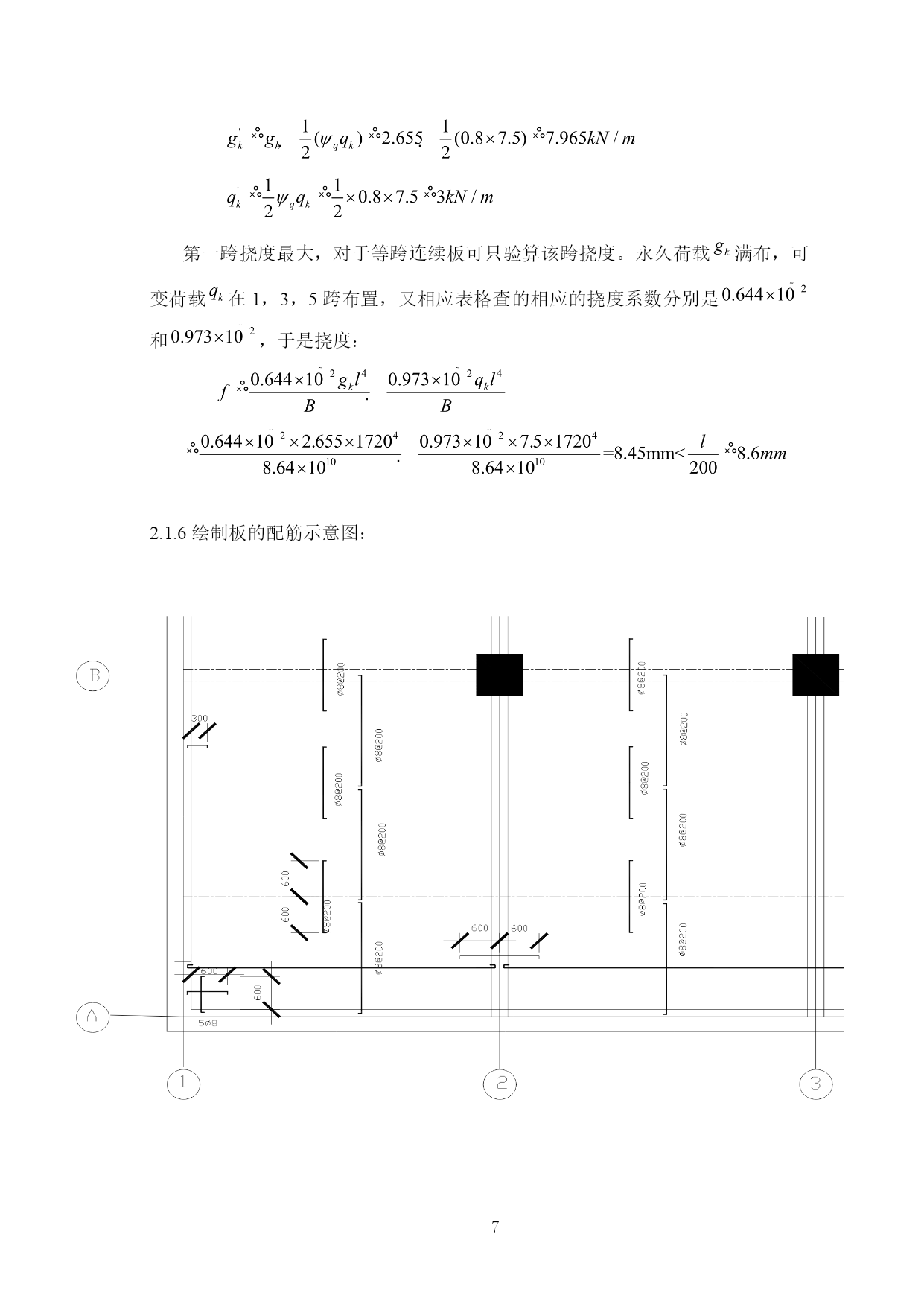

大连理工大学网络教育学院毕业论文（设计）模板PAGEII《钢筋混凝土结构课程设计》题目：壹号厂房单向板设计1基本情况壹号厂房采用钢筋混凝土内框架承重，外墙为370mm砖砌承重。采用单向板肋梁楼盖。楼面做法：20mm厚水泥砂浆面层，钢筋混凝土现浇板，15mm厚石灰砂浆抹灰。荷载：永久荷载，包过梁、柱、板及构造层自重，钢筋混凝土容重25,水泥砂浆容重20，石灰砂浆容重17，分项系数。可变荷载，楼面均分布荷载为7.5，分项系数。材料选用：混凝土采用C30（=14.3，=1.43）钢筋主梁、次梁采用HRB335级（=300）钢筋，其它均用HPB300级（=270）钢筋主梁沿房屋的横向布置，次梁沿纵向布置。主梁的跨度是5.7m,次梁的跨度是4.8m。梁每跨内布置两根次梁。其间距是1.9m。楼盖的布置如图1所示。根据构造要求，板厚取次梁截面高度应满足h=~=~=266~400mm取h=400mm，截面宽度取为b=200mm。主梁的截面高度应满足h=~=~=380~570mm取截面高度h=500mm，截面宽度取为b=250mm。2单向板结构设计2.1板的设计2.1.1板、次梁、主梁的截面尺寸确定:根据构造要求，板厚取次梁截面高度应满足h=~=~=266~400mm取h=400mm，截面宽度取为b=200mm。主梁的截面高度应满足h=~=~=380~570mm取截面高度h=500mm，截面宽度取为b=250mm。2.1.2板的计算简图：2.1.3荷载计算：取1m宽板带计算：20mm水泥砂浆面层80mm钢筋混凝土板15mm厚石灰砂浆抹灰活荷载标准值:7.5设计值总值:=12.9362.1.4内力计算：次梁的截面，板在墙上的支撑长度为，则板的计算跨度为：边跨中间跨跨度差连续板各截面弯矩计算截面1边跨跨内B离端第二支座2中间跨跨内C中间支座弯矩计算系数计算跨度2.1.5配筋计算：截面承载力计算C30混凝土，=14.3。HPB300钢筋，=270，连续板各截面的配截面位置边区板带（1-2，5-6轴线间）中间区板带（2-5轴线间）边跨跨内离端第二支座离端第二支跨跨内、中间跨跨内中间支座边跨跨内离端第二支座离端第二跨跨内、中间跨跨内中间支座M（）3.48-3.482.34-2.673.48-3.480.82.34=1.870.8(-2.67)=-2.140.0670.0670.0450.0520.0670.0670.0360.0410.0690.0690.0460.0540.0690.0690.0370.042219219146172219219118134选配钢筋6/8@1706/8@1706@1906@1606/8@1706/8@1706@2006@200实配钢筋面积228228149177228228141141支座截面的受压区高度系数均小于0.35，满足弯矩调幅的要求；所以，板的裂缝验算裂缝宽度验算属于正常使用极限状态，采用荷载的标准组合。按弹性方法计算截面弯矩，考虑可变荷载的最不利布置，有式中—折算永久荷载标准值，—折算可变荷载标准值，—五跨连续板满布荷载下相应截面的弯矩系数，按有关表格查的；—五跨连续板最不利荷载布置下相应的弯矩系数，按有关表格查的。由荷载标准组合产生的跨中和支座弯矩：受弯构件的受力特征系数，光面钢筋的相对粘结特征系数，C30混凝土抗拉强度标准值；保护层厚度c=15mm<20mm,取c=20mm，计算过程见表2，裂缝宽度均小于一类环境规范规定值。板的裂缝宽度验算截面1B2C32.32-3.051.30-2.421.59228228149149149202.9266.8170.6317.5208.60.010.010.010.010.010.4560.6100.3340.6890.474(mm)11.4311.438.578.578.57(mm)129.44129.44106.56106.56106.56(mm)0.1080.1910.0550.2100.095注:,取。板的挠度验算截面的短期刚度由下式确定：式中，，矩形截面，各截面的短周期刚度如下表所示。截面1B2C32192191461461460.4560.6100.3340.6890.4740.00370.00370.00240.00240.00241.8821.5671.6121.0101.305由表2可
